TT Mini 130 x 85

[shark-cz]

Ahoj prosim, nenašel by se mezi Vámi někdo ,kdo by mi mohl překreslit starý plán kolejiště (130x85 TT s kolejivem U profil R286). Chtěl chtěl bych pro kolejiště použít nové kolejivo Tillig (R269 Používal bych krátké vozy). Panelový byt malý prostor proto malé kolejiště. Starý plánek mám jako jpg s popisem kolejiva. Pokud by byl někdo ochotný prosím ozvěte se mi do SZ
děkuj

[milan ferdián]

Na R267 ti projedou jen krátké dvouosé vozy a hnací vozidla (lokomotivy) s krátkým rozvorem.Hank někde zde dal výpis vozidel co projedou na R267.Pro tebe by bylo dobré,kdyby ti plánek někdo hodil do wintracku,ten vytiskneš a pokládáš dle něj kolejivo na panelu.Jaký je námět?Ty už určitě kolejový plánek s původním kolejivem určitě máš.
Milan

[lajblt]

2 shark-cz: Pošli mi plánek do mailu, překreslím to do WT, ať máš představu. Ale přikláním se k minimu R310, jinak neprojede dost věcí, ať už vozy nebo lokomotivy.

[milan ferdián]

2 shark-cz: Pošli mi plánek do mailu, překreslím to do WT, ať máš představu. Ale přikláním se k minimu R310, jinak neprojede dost věcí, ať už vozy nebo lokomotivy.

Vřele doporučuji.Budeš mít na výběr .Milan

[shark-cz]

Diky Vám pánové za ochotu a pomoc
Jsem staronový začátečník cca před 20 ti lety jsem měl kolejiště TT U profil a nyní bychom rádi postavili kolejiště znovu ale s kolejemi Tillig ještě jednou velice děkuji za pomoc při návrhu.

[lajblt]

Po překreslení to vypadá asi takhle.

[lajblt]

Musím ale říct, že Milanovo Sluníčko, zmenšené na 130x90 vypadá pořád dobře. Snad se Mistr nebude zlobit.
Sklon trati max. 40 promile, délka vlaku do 45 cm.

[milan ferdián]

Já se nezlobím.Jsi dobrej ,moje odpověď je ve vlákně "Telgártská slučka". Milan

[shark-cz]

Zdravím
a ještě jednou děkuji oběma kolegům za parádní zpracování návrhu kolejiště menšího (panelákového) rozměru. Návrhy byly zpracovány velice parádně a na profesionální úrovni. Nakonec jsem s menší úpravou vybral jednodušší kolejiště 130x85 cm a to z několika důvodů.

1 rozměr ideální (skladnost v paneláku)
2 přijatelná cena
3 poměrně jednoduché zapojení (je to moje první kolejiště)
4 rozložení trati (provoz - 2 malé soupravy, motoráček, vlečka,
5 rozmanitost okolní krajiny - bude se dobře modelovat (mně osobně skryté nádraží nějak nesedne na tak malém prostoru)

Zde je náhled

[daba12]

Nevypadá to špatně, jenom bych si dal pozor na most v oblouku. Mám v kolejišti něco podobného a nejsem tak dobrý, abych si ho sám vyrobil.
Sehnat ale tak dlouhý bez prostředního pilíře se mi nepovedlo. Nakonec jsem musel koupit H0, abych se dostal přes koleje

[lajblt]

A nechceš zkusit aspoň SN za kulisou? Takhle můžeš provozovat jen jeden vlak, ten druhý musí čekat v nádraží. A zase je to postaveno na R267, takže můžeš čekat problémy.

[shark-cz]

Konkrétně - jaké problémy, počítám 2 vlakové soupravy krátké max 30-35 cm , 3 vagonky krátké vozy

[lajblt]

Jaké budeš používat lokomotivy?

[shark-cz]

Zatím mam klasickou paru BR 92 a rosničku T334 a plánuji doplnit např V. 36 DR popřípadě BR 81(vlečka) a k tomu dvounápravové krátké vozy, a vyzkoušet motorový vůz krátký např. Hurvínka M131.101

[Trixt]

A co to nějak skloubit. Třeba takto. Most (rovný) je ve výšce 80 mm, trať pod ním je 11 mm vysoko. Výhybna v tunelu je celá ve sklonu. Sklon je do 4%. Výhybna nemusí být v tunelu, ale může být za kulisou. Výhybna dává možnost simulovat, že vlak odjel někam dále.

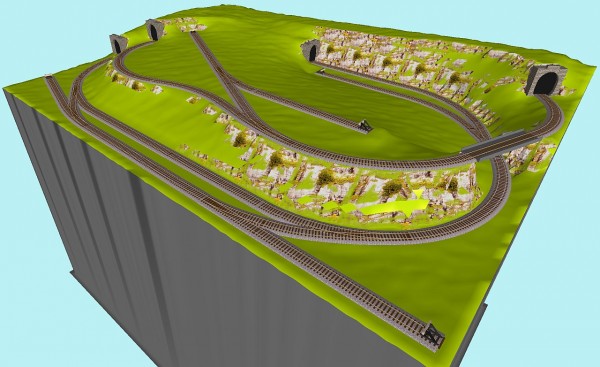

3D pohled

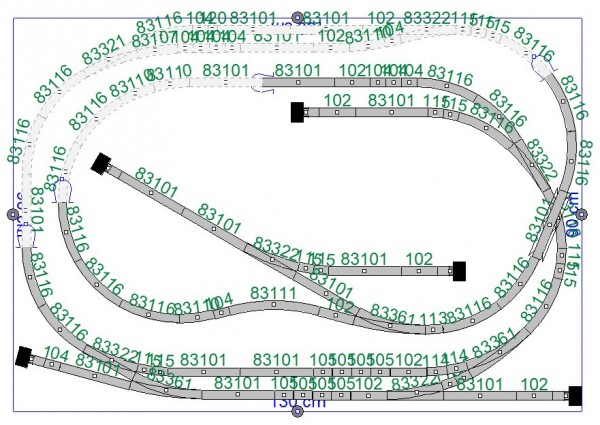

Schéma

P.S: shark-cz: Ten šturc za mostem být nemusí, ale všiml jsem si, že upřednostňuješ, aby jich bylo více. Všechny koleje bych realizoval pomocí flexi kolejí nebo ještě lépe z podloží a kolejových prutů. Méně spojů rovná se méně problémů.
