TT Mini 130 x 85

Příspěvekod shark-cz » čtv 28 úno, 2019 7:18 pm

Ahoj prosim, nenašel by se mezi Vámi někdo ,kdo by mi mohl překreslit starý plán kolejiště (130x85 TT s kolejivem U profil R286). Chtěl chtěl bych pro kolejiště použít nové kolejivo Tillig (R269 Používal bych krátké vozy). Panelový byt malý prostor proto malé kolejiště. Starý plánek mám jako jpg s popisem kolejiva. Pokud by byl někdo ochotný prosím ozvěte se mi do SZ
děkuj
Naposledy upravil shark-cz dne pon 02 zář, 2019 10:26 am, celkově upraveno 1
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 70
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: KOLEJIVO

Příspěvekod milan ferdián » čtv 28 úno, 2019 7:25 pm

Na R267 ti projedou jen krátké dvouosé vozy a hnací vozidla (lokomotivy) s krátkým rozvorem.Hank někde zde dal výpis vozidel co projedou na R267.Pro tebe by bylo dobré,kdyby ti plánek někdo hodil do wintracku,ten vytiskneš a pokládáš dle něj kolejivo na panelu.Jaký je námět?Ty už určitě kolejový plánek s původním kolejivem určitě máš.
Milan
Uživatelský avatar
milan ferdián

Příspěvky: 10676
Registrován: ned 30 pro, 2007 5:48 pm

Re: KOLEJIVO

Příspěvekod lajblt » pát 01 bře, 2019 9:39 am

2 shark-cz: Pošli mi plánek do mailu, překreslím to do WT, ať máš představu. Ale přikláním se k minimu R310, jinak neprojede dost věcí, ať už vozy nebo lokomotivy.
lajblt

Příspěvky: 780
Registrován: ned 06 bře, 2011 7:38 pm

Re: KOLEJIVO

Příspěvekod milan ferdián » pát 01 bře, 2019 9:48 am

lajblt píše:2 shark-cz: Pošli mi plánek do mailu, překreslím to do WT, ať máš představu. Ale přikláním se k minimu R310, jinak neprojede dost věcí, ať už vozy nebo lokomotivy.

Vřele doporučuji.Budeš mít na výběr :wink: .Milan
Uživatelský avatar
milan ferdián

Příspěvky: 10676
Registrován: ned 30 pro, 2007 5:48 pm

Re: KOLEJIVO

Příspěvekod shark-cz » pát 01 bře, 2019 11:26 am

:arrow: Diky Vám pánové za ochotu a pomoc :P :P :P
Jsem staronový začátečník cca před 20 ti lety jsem měl kolejiště TT U profil a nyní bychom rádi postavili kolejiště znovu ale s kolejemi Tillig ještě jednou velice děkuji za pomoc při návrhu.
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 70
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: KOLEJIVO

Příspěvekod lajblt » sob 02 bře, 2019 6:58 pm

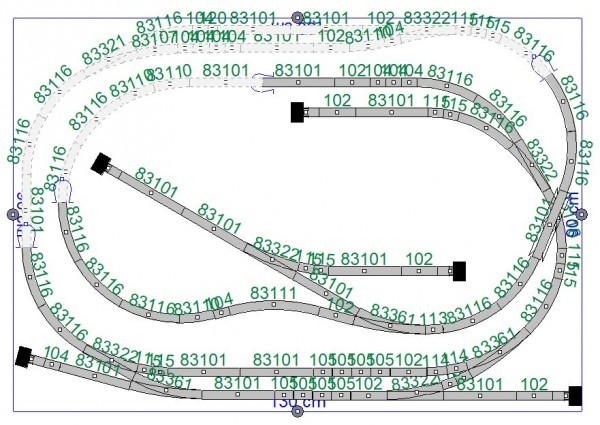

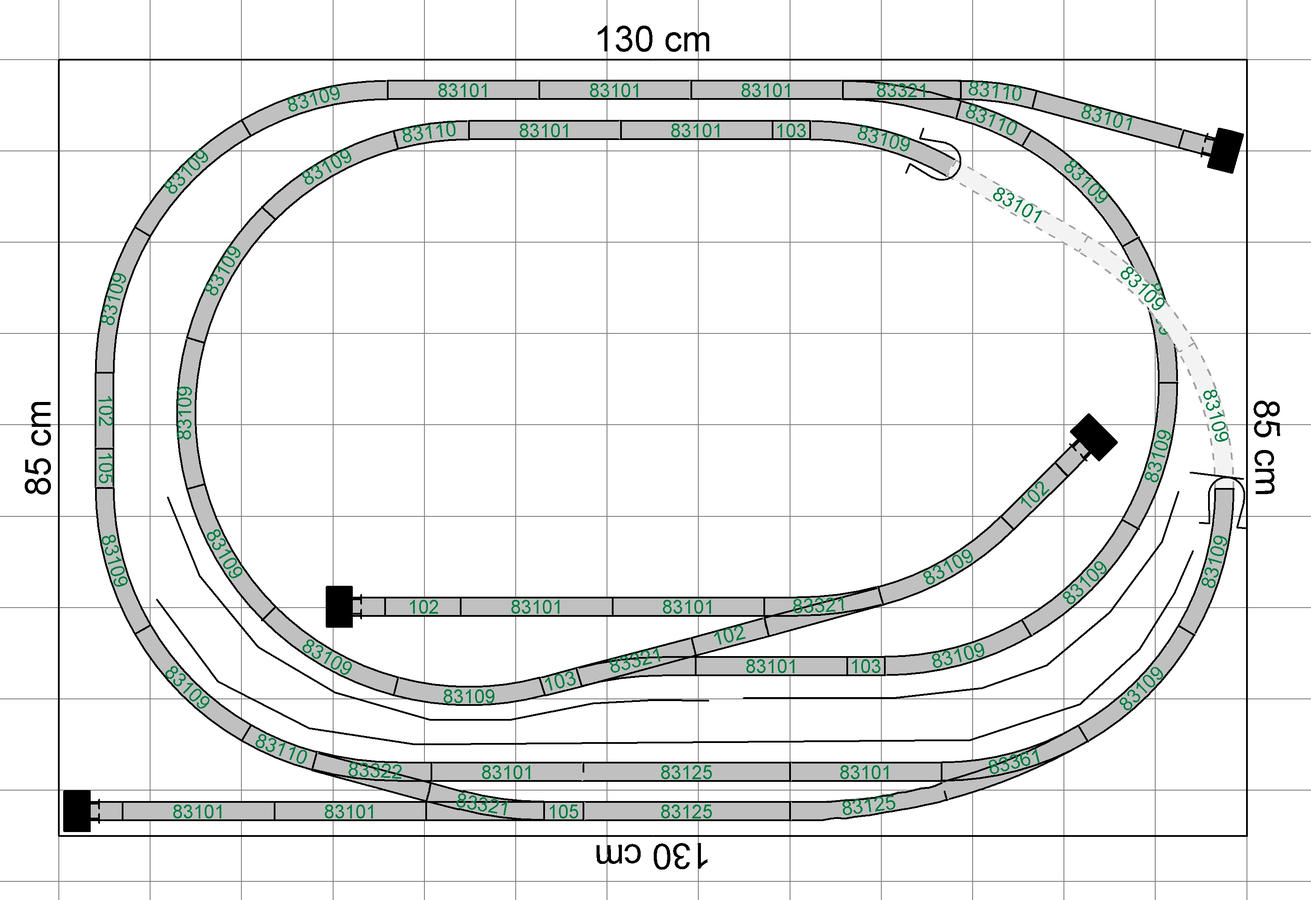

Po překreslení to vypadá asi takhle.
Přílohy
lajblt

Příspěvky: 780
Registrován: ned 06 bře, 2011 7:38 pm

Re: KOLEJIVO

Příspěvekod lajblt » sob 02 bře, 2019 7:02 pm

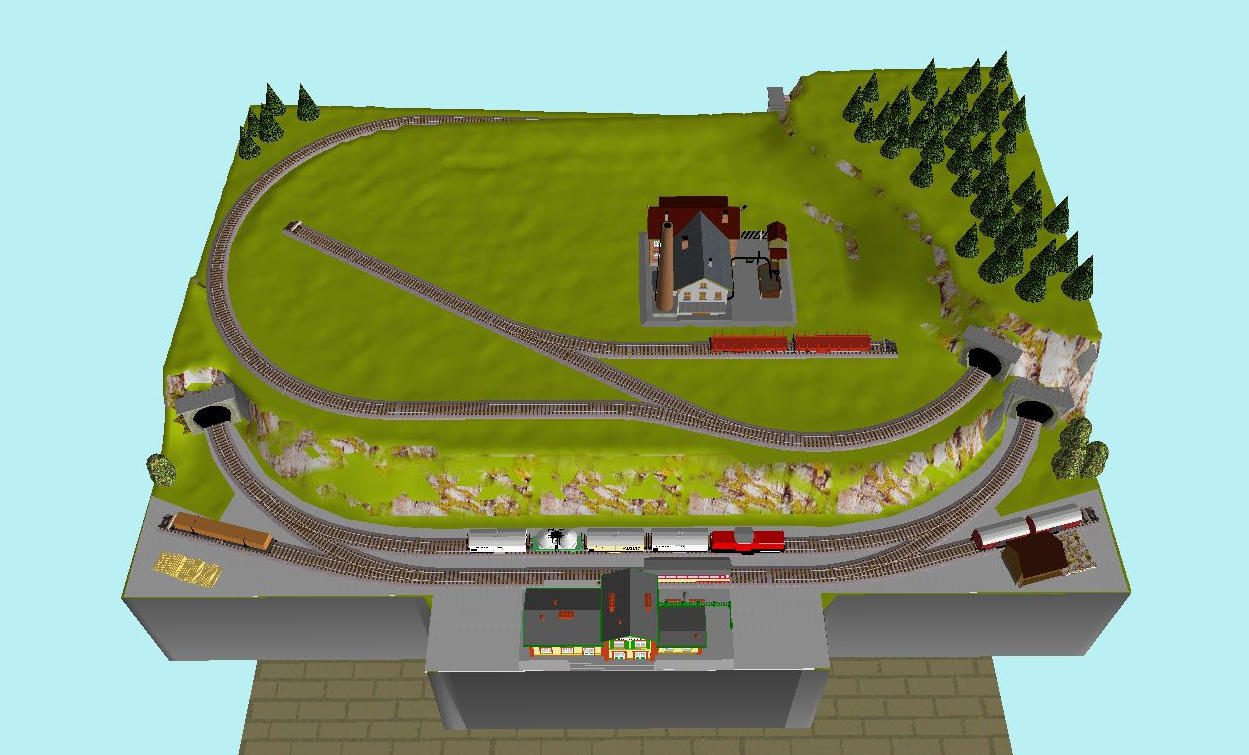

Musím ale říct, že Milanovo Sluníčko, zmenšené na 130x90 vypadá pořád dobře. Snad se Mistr nebude zlobit. :)
Sklon trati max. 40 promile, délka vlaku do 45 cm.
Přílohy
lajblt

Příspěvky: 780
Registrován: ned 06 bře, 2011 7:38 pm

Re: KOLEJIVO

Příspěvekod milan ferdián » sob 02 bře, 2019 7:09 pm

Já se nezlobím.Jsi dobrej :wink: ,moje odpověď je ve vlákně "Telgártská slučka". :wink: Milan
Uživatelský avatar
milan ferdián

Příspěvky: 10676
Registrován: ned 30 pro, 2007 5:48 pm

Re: KOLEJIVO

Příspěvekod shark-cz » úte 05 bře, 2019 5:07 pm

:arrow: Zdravím
a ještě jednou děkuji oběma kolegům za parádní zpracování návrhu kolejiště menšího (panelákového) rozměru. Návrhy byly zpracovány velice parádně a na profesionální úrovni. Nakonec jsem s menší úpravou vybral jednodušší kolejiště 130x85 cm a to z několika důvodů.

1 rozměr ideální (skladnost v paneláku)
2 přijatelná cena
3 poměrně jednoduché zapojení (je to moje první kolejiště)
4 rozložení trati (provoz - 2 malé soupravy, motoráček, vlečka,
5 rozmanitost okolní krajiny - bude se dobře modelovat (mně osobně skryté nádraží nějak nesedne na tak malém prostoru)

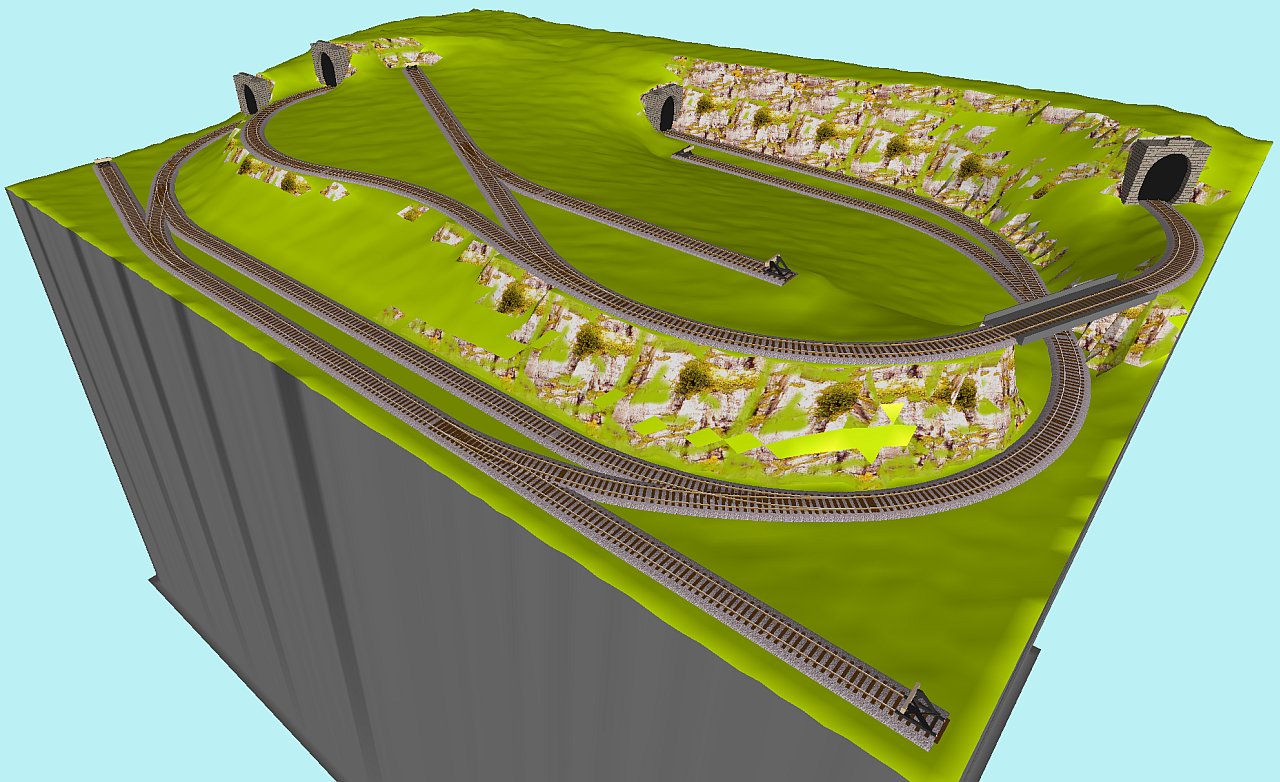

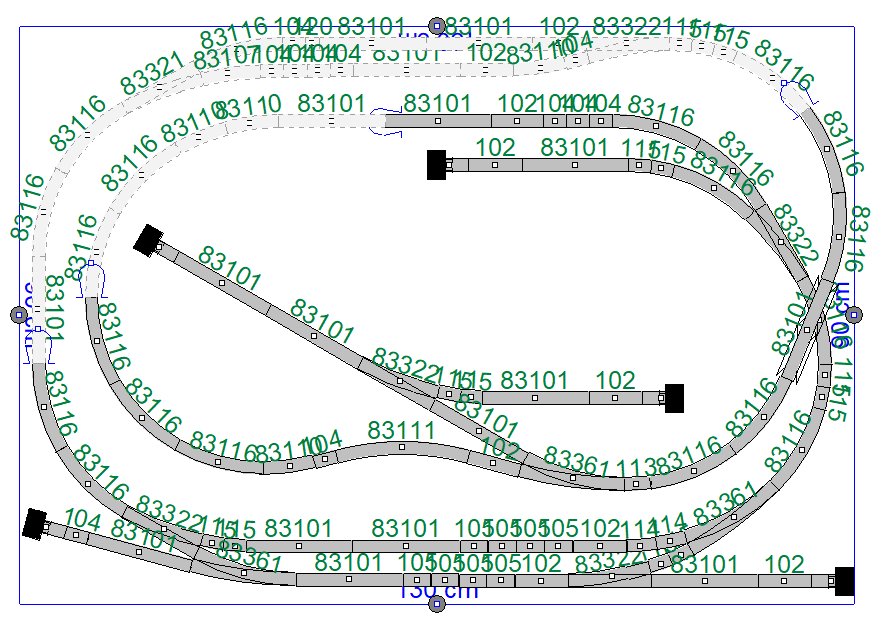

Zde je náhled
Obrázek

Obrázek
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 70
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: KOLEJIVO

Příspěvekod daba12 » úte 05 bře, 2019 5:21 pm

Nevypadá to špatně, jenom bych si dal pozor na most v oblouku. Mám v kolejišti něco podobného a nejsem tak dobrý, abych si ho sám vyrobil.
Sehnat ale tak dlouhý bez prostředního pilíře se mi nepovedlo. Nakonec jsem musel koupit H0, abych se dostal přes koleje
Dan
Z21
daba12

Příspěvky: 17
Registrován: čtv 04 říj, 2018 1:52 pm
Bydliště: Kutná Hora

Re: KOLEJIVO

Příspěvekod lajblt » úte 05 bře, 2019 7:40 pm

A nechceš zkusit aspoň SN za kulisou? Takhle můžeš provozovat jen jeden vlak, ten druhý musí čekat v nádraží. A zase je to postaveno na R267, takže můžeš čekat problémy.
lajblt

Příspěvky: 780
Registrován: ned 06 bře, 2011 7:38 pm

Re: KOLEJIVO

Příspěvekod shark-cz » úte 05 bře, 2019 8:31 pm

Konkrétně - jaké problémy, počítám 2 vlakové soupravy krátké max 30-35 cm , 3 vagonky krátké vozy
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 70
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: KOLEJIVO

Příspěvekod lajblt » úte 05 bře, 2019 8:34 pm

Jaké budeš používat lokomotivy?
lajblt

Příspěvky: 780
Registrován: ned 06 bře, 2011 7:38 pm

Re: KOLEJIVO

Příspěvekod shark-cz » úte 05 bře, 2019 8:48 pm

Zatím mam klasickou paru BR 92 a rosničku T334 a plánuji doplnit např V. 36 DR popřípadě BR 81(vlečka) a k tomu dvounápravové krátké vozy, a vyzkoušet motorový vůz krátký např. Hurvínka M131.101
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 70
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: KOLEJIVO

Příspěvekod Trixt » úte 05 bře, 2019 10:11 pm

A co to nějak skloubit. Třeba takto. Most (rovný) je ve výšce 80 mm, trať pod ním je 11 mm vysoko. Výhybna v tunelu je celá ve sklonu. Sklon je do 4%. Výhybna nemusí být v tunelu, ale může být za kulisou. Výhybna dává možnost simulovat, že vlak odjel někam dále. ;)

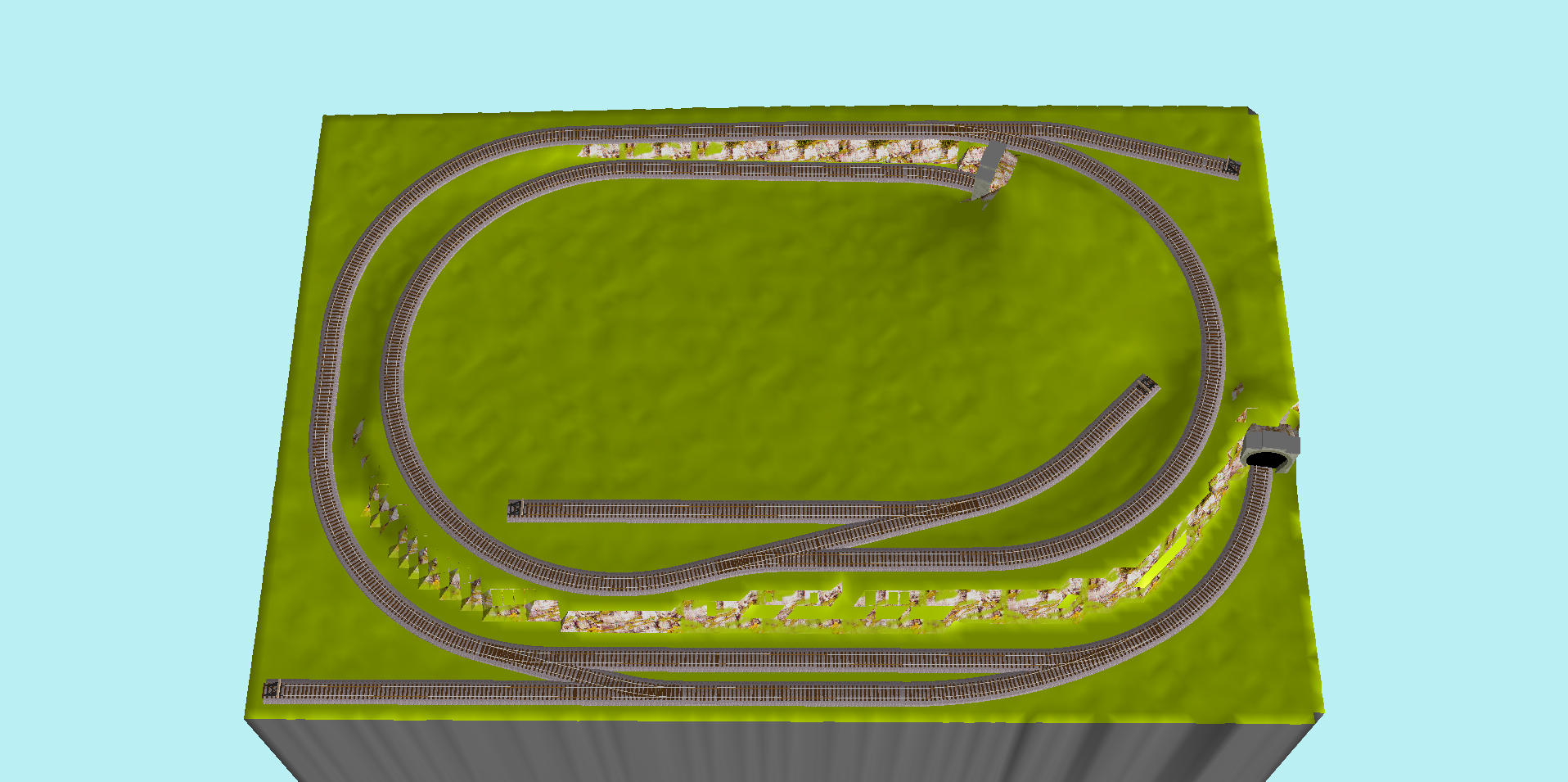

3D pohled

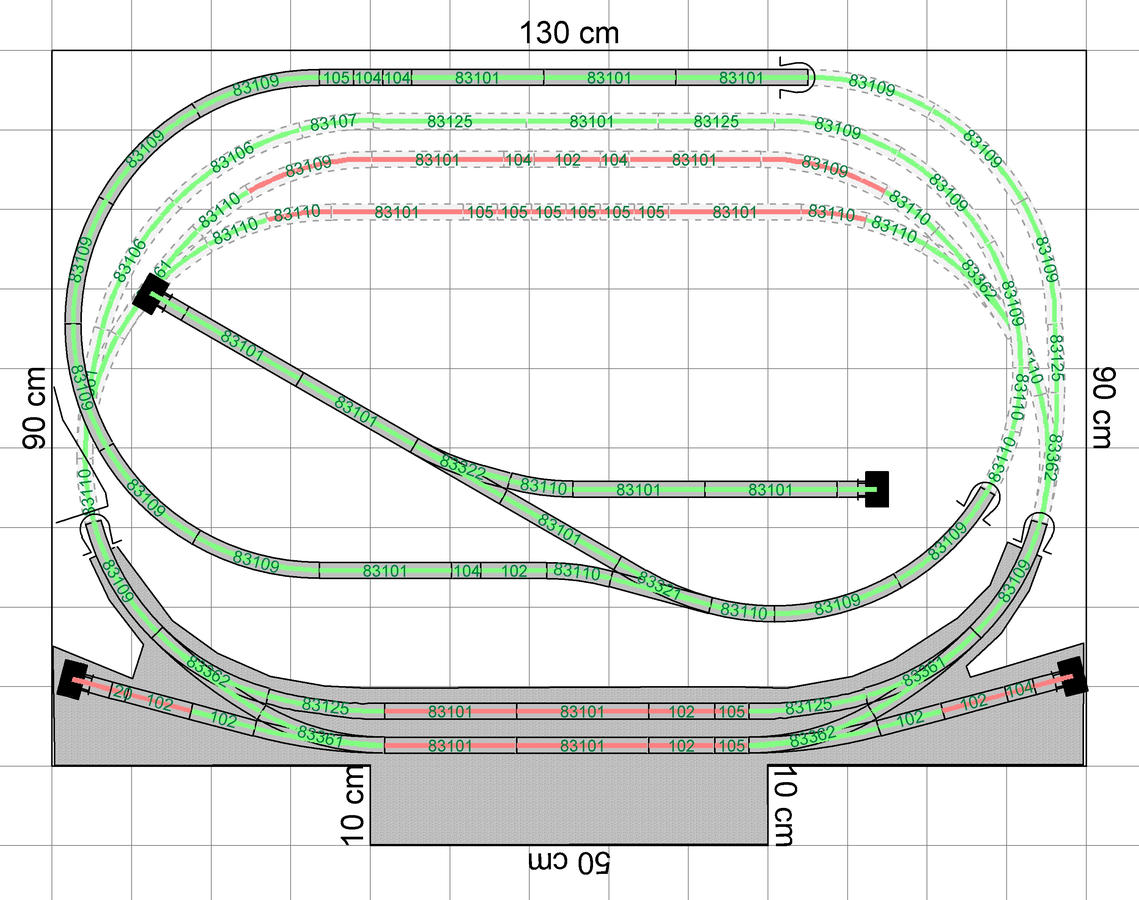

Schéma


P.S: shark-cz: Ten šturc za mostem být nemusí, ale všiml jsem si, že upřednostňuješ, aby jich bylo více. Všechny koleje bych realizoval pomocí flexi kolejí nebo ještě lépe z podloží a kolejových prutů. Méně spojů rovná se méně problémů.
TT, panel 2520x1010 mm, epocha V, centrála DR5000, sběrnice LocoNet, sw RocRail
