314.303 H0

[hektor]

Zhlédl jsem model 314.303, a je velice pěkný. Já jsem stavěl model 314.302 ale mám ponechaný původní zjednodušený rozvod. Chtěl jsem se optat zda je nějaká možnost k zjískání leptu rozvodu vašeho provedení. Díky za odpověď. Petr.

[Mára]

Ahoj,

Hektore, neměl bys fotky té Tvé 314.3? Já jsem pátral na internetu a nenašel jsem jedinou fotku modelu téhle mašiny - a přitom pan Číž ten odlitek nabízí už pěknou řádku let.
K rozvodu - protyp po menších úpravách funguje. Bude potřeba zapracovat změny a vylepšení. Hlavně bych zvětšil vůli v uložení křižáku a chci udělat několik délkových variant spojovací tyče mezi křižákem a kombinační pákou. Taky bych po zkušenostech namnožil drobotinu, aby měl stavitel trošku pohodu a nebylo to pořád jen na kolena na kolena.. je to tak. Napište si, co byste třeba v leptu chtěli za detaily, ale berte prosím v úvahu to, že je to určeno pro model z odlitku (i když mě napadlo sjet odlitek na frézce a polepit to leptem) No zatím tam je toto:

- kompletní klacky, včetně přírub válců, pravítek a toho plechu co je spojuje s rámem
- táhla a ložiska brzdy
- okenní rámečky
- víka bočních van
- tabulky 314.303 (dělané podle fotografie)
- drobotina (kroužky, elipsovité patky, uložení šoupátek...)

Kdy se k tomu dostanu nevím, v práci teď máme takovej frmol, že jsem rád, že chodím domů za světla, ale rád bych to dodělal už tenhle podzim. V prodeji bude.

[hektor]

Ahoj,
přkládám fotku.

[hektor]

tak ještě jedna fotka

[Mára]

Krása! To není lept že? Můžu se Tě zeptat jak jsi dělal ten přechod mezi parním dómem a kotlem? A kde bych sehnal takové napaječe?

Mě na tom odlitku štvalo, že je zaslepená mezera mezi vanami a kotlem, není propracovanější komín a taky neni naznačený ten přechod.. Ale rozhodl jsem se to nechat tak, protože by to nemuselo dopadnout dobře a ta černá to milosrdně schová.

M

[hektor]

Je to vše vlastní stavba. Lem okolo parního dómu je z naletovaného drátku. přecod z kotle na dýmnici je vlastně vsazení dvou trubiček do sebe. Napaječe jsou mosazné odlitky Muras.

[hektor]

Najdi si Svět malých kolejí sekce odkazy a tam je Muras-model.

[Mára]

Trochu jsem pokročil s leptem. Takhle by měl vypadat. Nechám si ho teď vyleptat a zkusím ho poskládat ještě jednou, jestli jsem tomu vychytal všechny mouchy.

[marfdknl]

Zdravím,
chtěl bych se zeptat, bylo by možné získat lept rozvodů?
Mám momentálně doma podvozek z BR89 bez kol a rozvodů a rád bych to zprovoznil.

[Mára]

Možné to určitě nějakou formou bude. Mám ale teď rozkreslené nějaké detaily na 434.2 kterou oživuju, tak to nechám vyleptat s tím. A do té doby než ten rozvod odladím, tak lept nepustím do světa

[marfdknl]

Děkuji za info,
vzhledem k tomů, že se na stavbu 434.2 už taky trošku připravuju (momentálně dodělávám 423.0) tak bych měl zájem i o doplňky k ní.
Každopádně počkám dokud nebudou v nějakém koncovém stádiu

[Povstalec]

Ahoj, znovu sem si projel pořádně všechny fotky tvé Ferdinandky a je opravdu nádherná.

Ale chci se zeptat. Zmínil si se, že děláš lepta na čtyřkoláka 434.2
Jak to s tím leptem vypadá?

A ještě, udělal by si mi když tak lepty rozvodů? Bral bych 10 kusů - je mi jasné, že to nestojí desetikoruny...
Zkouším si je nakreslit sám, ale nic moc.

Tak ať se daří!

[Mára]

Ahoj,

dlouho jsem tu nebyl, ale čtyřkolák neleží v šuplíku - mám rozdělané klacky, ale je to trochu na delší dobu.
Dám nějaké obrázky na Tvoje vlákno co jsi založil.
Teď k 314.3 - lept teď testuje Hektor, zkusím se ho zeptat jak pokročil Dík za pochvalu, já na ní vidím spíš ty chyby co sem spáchal

[Střelec]

Nějak to tu zmrtvělo. Chystám se do týhle úpravy taky - sehnal jsem starou pikáckou Br89 (záručák z roku 1973, ale vypadá prakticky nejetá), objednal odlitek a plánuju, že zatím začnu jen kastlí. Na radikální úpravu pojezdu se zatím necítím, takže zůstane původní. Jaká je momentálně situace s lepty na tenhle typ? Jsou k dispozici nějaká vylepšení na kastli kromě řadových tabulek?

[Mára]

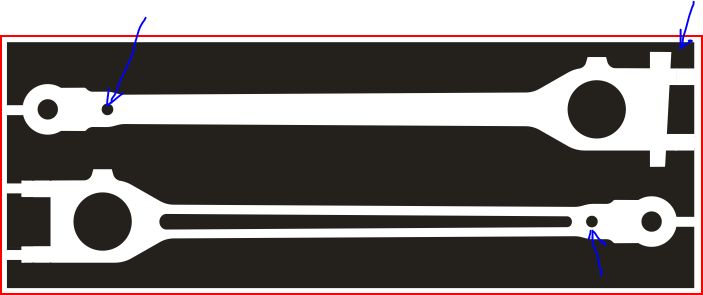

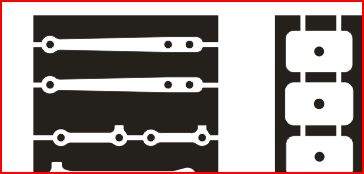

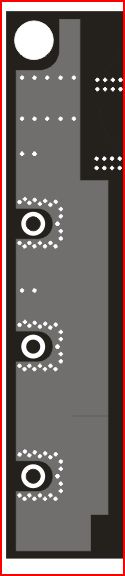

Zmrtvělo, sypu si popel na hlavu Ale na leptech se stále pracuje. Teď je aktuální revize A, která má vychytanou kombinační páku, ojnici a sajtny s detaily jako je uložení dvojkolí a spoje přepážek rámu. Obrázky z vývoje přikládám.
Původně se mělo jednat jen o lept rozvodů, ale při stavbě jsem potřeboval další díly, které se mi nechtělo dělat v ruce. A tak vznikly rámečky oken, víka vodních van, uložení osy brzdy s táhly, bočnice rámu a znázornění přepážek, víka válců, atd. Kusovník pošlu do SZ i s návodem ke stavbě. Poskládání rozvodu není tak složité, mě překvapilo že to bylo proveditelné už na první pokus, můžu jedině doporučit
Objednal jsem teď pár plechů. Kdo byste je chtěl, napište mi na SZ. Takže teď obrázky:
