- Univezální dekoder dle DCCKOLEJE
Dovolím si přispět svojí variantou podle DCCKOLEJE, kde na dekodéru jde nastavit libovolná konfigurace světel a rychlost blikání a tím i varianty světel. Umožňuje připojit osm světel a zabere max 4 adresy. což je osm povelů. Takže dekodér za cca 400 může obsloužit 16 LEDek, jsou na něm 2x PIC. To je 8xdvousvětelné návěstidlo, nebo 4xtři světla+třeba přejezd, nebo výhybku, nebo 2x5znak+1x předvězd, nebo 4x3znak+1xpředvezd a tak by se dalo pokračovat. Pro jistotu, dokáže jeden dekodér obsloužit osm dvouznakých návěstidel, více znakých úměrně méně.

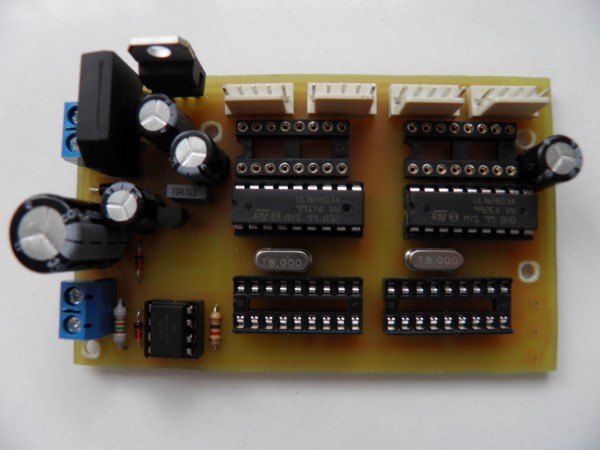

A teď to hlavní, změna v nastavení se provádí až na hotovém pomocí MM. Kde si do tabulky označím skupinu světel jenoho návěstidla, čili 2, nebo 3,nebo 4, nebo 5 světel, limit je osm, a pak která led má svítit samostatně, které spolu. Vypadá to složitě, ale pokud mi napíšete co to má umět umím vám PIC naprogramovat a nastavit dle vaší libosti. Samozřejmně jde také použít pro zapínání osvětlení, prostě čehokoliv. Tato varianta se mi osvědčila jako nejlevnější a naprosto univerzální pro jakékoliv svícení. Je převzata ze zahraničí a zatím jsem nic univezálnějšího neviděl. Precizní patice slouží pro zasunutí správného odporu pro LED, mimo to jde nastavit svítivost LED pomocí MM programově. Na obrázku nejsou osazany PIC16F628.
Jirka
