Digitalizace první generace 372 ČSD od Pika

[Vik]

Kolegové chtěl bych požádat o pomoc/názor.

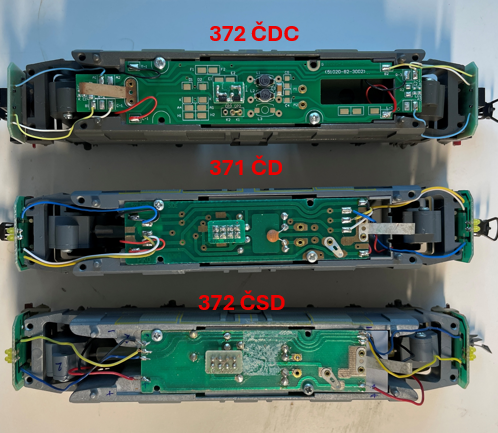

Digitilizuji své 371/372 co mám od Pika. Zjevně elektronicky procházely drobným vývojem.
371/372 ČDC jsou bez problému.
372 ČSD s napájením světel pomocí 2 vodičů zničí dekoder (světelné výstupy). Bohužel k ni již nemám manuál a byla první kterou jsem začal. Za blbost se platí...

Přemýšlím co je asi nejlepší postup jak ji digitalizovat.
- ¨natvrdo¨ dekoder napájet.
- modernizovat desku, pokud ji Piko ještě nabízí jako ND?
- další varianta, která mne nenapadla?

[Zdenek Valter]

Předělat desku s LED na čelech a osadit jí podle novějších variant - viz podobně jak ve vlákně Martina Horáka: viewtopic.php?f=6&t=13002
Teoreticky to někdo může mít i hotové.

[horak]

Trafená hus zagága...

Keď už som bol spomenutý vyššie, tak iba pre poriadok uvediem, že žiadnu PIKO 371/372 nevlastním, teda som ani žiadnu úpravu nerobil.
Takže sa s tým "mojim" vláknom dá LEN inšpirovať.

Neviem aké sú rozdiely medzi jednotlivými doskami, ale nech je to ako chce, tak pred každou LED musí byť zaradený odpor. Dekodér spína plné usmernené napätia z kolaje (cca 16-18V), kým biele LED zvládnu napätie do cca 2.5-3.0 V (červené ešte menej). Ak boli predtým osadené žiarovky, tak tie sa prostou výmenou za LED (bez odporu) nahradiť nedajú. Z tak malej foto a bez ďalších detailov viac nevyčítam.

Rozhodne by som tam 8-pin konektor nechal a dorobil prípadne ďalšie úpravy. Dekodér napevno je najmenej vhodné riešenie.
Alebo kompletne dovú DPS.

[Zdenek Valter]

Trafená hus zagága...

Keď už som bol spomenutý vyššie, tak iba pre poriadok uvediem, že žiadnu PIKO 371/372 nevlastním, teda som ani žiadnu úpravu nerobil.
Takže sa s tým "mojim" vláknom dá LEN inšpirovať.

Neviem aké sú rozdiely medzi jednotlivými doskami, ale nech je to ako chce, tak pred každou LED musí byť zaradený odpor. Dekodér spína plné usmernené napätia z kolaje (cca 16-18V), kým biele LED zvládnu napätie do cca 2.5-3.0 V (červené ešte menej). Ak boli predtým osadené žiarovky, tak tie sa prostou výmenou za LED (bez odporu) nahradiť nedajú. Z tak malej foto a bez ďalších detailov viac nevyčítam.

Rozhodne by som tam 8-pin konektor nechal a dorobil prípadne ďalšie úpravy. Dekodér napevno je najmenej vhodné riešenie.
Alebo kompletne dovú DPS.

Přesně jak píše Martin - nechat se inspirovat.
Pokud se neozve další husa , která uvedené zapojení měnila, mohu nabídnout pomoc s návrhem plošňáku

[Vik]

Děkuji
Požádal jsem svého prodejce, zda jde plošňák objednat jako ND.
Pokud nepůjde kouknu na možnost úpravy toho stávajího.
Nový plošňák beru jako poslední možnost. Nedokážu odhadnout nákladnost takové věci. S SMD se moc nekamarádím, uprímně.

[Zdenek Valter]

Děkuji
Požádal jsem svého prodejce, zda jde plošňák objednat jako ND.
Pokud nepůjde kouknu na možnost úpravy toho stávajího.
Nový plošňák beru jako poslední možnost. Nedokážu odhadnout nákladnost takové věci. S SMD se moc nekamarádím, uprímně.

Objednávat další spoj jako ND považuji za zbytečné - to je opravdu lepší udělat nový. a to jak na světla tak na rám.
Ceny budou velmi pravděpodobně výrazně levnější než ten ND.

[halik]

A nebylo by lepší se přes někoho domluvit, učinit hromadnou objednávku na více kusu a nechat si vyrobit novou desku na Plux 22, s mozností využití více funkcí. Rozdrobí se náklady a lze domluvit požadavky.

[Zdenek Valter]

A nebylo by lepší se přes někoho domluvit, učinit hromadnou objednávku na více kusu a nechat si vyrobit novou desku na Plux 22, s mozností využití více funkcí. Rozdrobí se náklady a lze domluvit požadavky.

No nebylo. Hromadná objednávka má smysl až po ověřovací verzi.

[Vik]

Je mi asi jedno jaký konektor.
Není to záležitost, kterou musím mít vyřešenou zítra.
V jakém stavu by deska mohla dorazit? Holá či osazená?
Řádově se bavíme o jakých částkách?

Pokud by to byl Plux22 tak by byla asi větší možnost uplatnění vzhledem k tomu jak dlouho se vyráběla.

[halik]

Myslím že na cenu 107 euro za kompletně osazené se nedostaneme.

[Zdenek Valter]

Myslím že na cenu 107 euro za kompletně osazené se nedostaneme.

K té ceně jsi přšel jak ?

[A2C]

Takto.
Popravde aj mňa tá cena šokovala.
https://www.piko-shop.de/en/artikel/lei ... 11071.html
To už aj Roco to má lacnejšie a to väčšinou má Piko výrazne lacnejšie náhradné diely.

[Zdenek Valter]

Díky už té ceně rozumím.

[Zdenek Valter]

Návrh mi výchází výrazně levněji.

[Zdenek Valter]

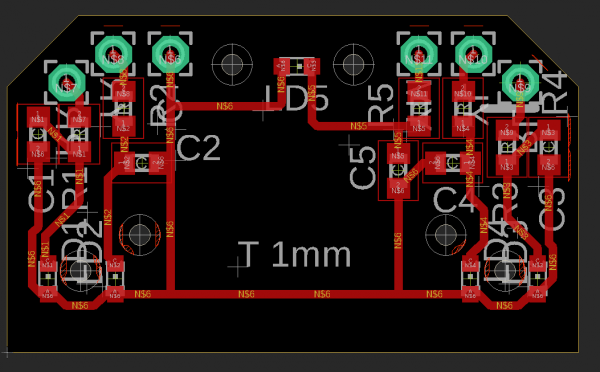

Tak jsem ve volných chvílích připravil první návrh čelních desek:

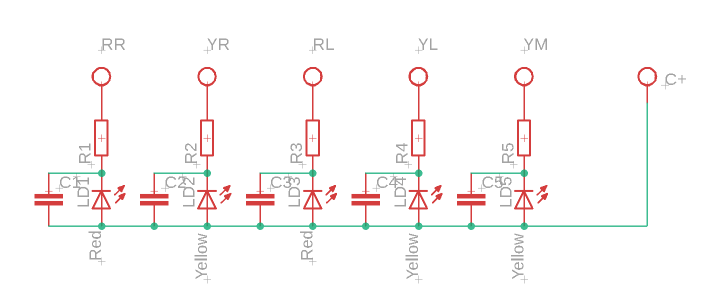

371 ligts schematics.png (14.45 KiB) Zobrazeno 1942 krát

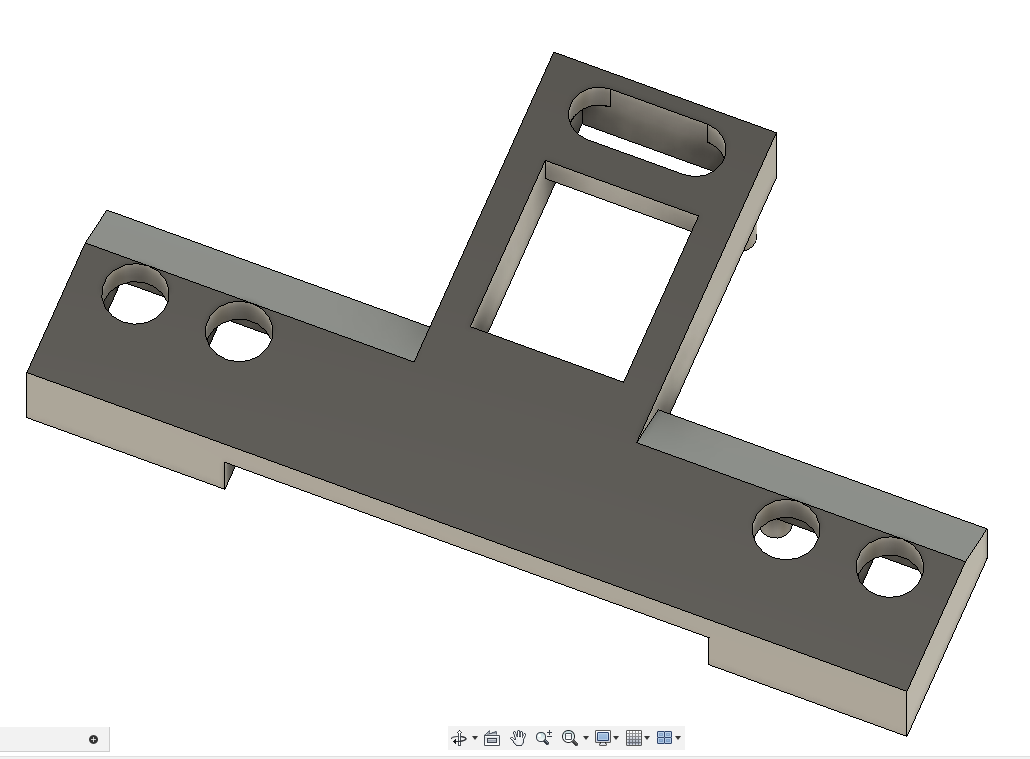

Krytka světel k usměrnění světelného toku

Opraveno
