Re: PIKO E669.x ....

Příspěvekod Aleson » úte 16 zář, 2025 2:16 pm

Dovolím si pár poznámek, postřehů k modelu a trošičku odlišný postup ozvučení analogové verze.

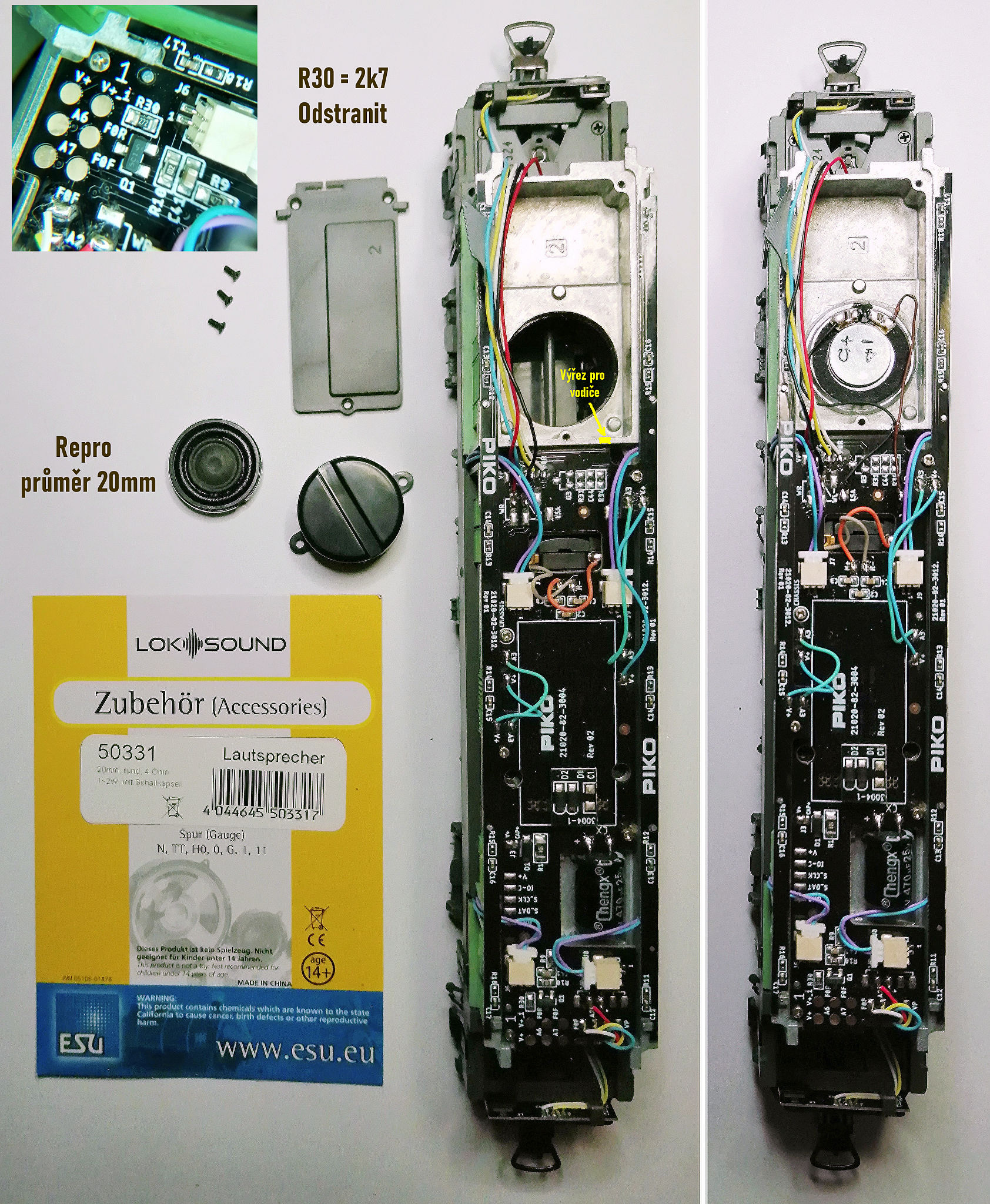

V první řadě díky firmě PIKO za krásný a detailně zpracovaný model. Velké díky za provedení s podvozky opatřenými listovými pružinami v prvním i druhém stupni vypružení, na které jsem se u této lokomotivy těšil. Také díky za pro mě skvěle vyřešený způsob demontáže skříně lokomotivy uchycené pomocí šroubků a nikoliv systémem západek. Už poněkud menší díky za způsob dodatečné montáže reproduktoru do analogové lokomotivy. :| Když jsem zjistil v návodu, že je potřeba rozebrat značnou část lokomotivy, aby bylo možné uchytit reproduktor pod otvor v ozvučnici, docela mě to odradilo a zkusil jsem jiný postup : Odšrouboval jsem šedé víko ozvučnice, pohledal jsem ve svých zásobách reproduktor vhodného průměru ( v tomto případě se mi jako nejlepší volba jevil reproduktor ESU o průměru 20mm, který příslušným otvorem nepropadne, ale kovovým okrajem svého krytu celkem pěkně dosedne na okraj otvoru v rámu ). Reproduktor jsem zalil po obvodu lepidlem, abych ho připevnil a utěsnil - a tím bylo prakticky hotovo. Jediný drobný zásah do konstrukce lokomotivy byl malý zářez do odlitku okraje ozvučného prostoru ( viz žlutá šipka a popisek na obrázku ), který jsem "vyštípl" ostrými kleštičkami a lehce opiloval. Tudy jsem vedl dráty od reproduktoru. Funkčnost tohoto řešení jsem zatím vyzkoušel jen částečně s vloženým dekodérem, ale bez zakrytování lokomotivy a jen s jakýmsi základním zvukem nahraným v novém dekodéru. Zatím se vše zdá v naprostém pořádku. Nic nedrnčí, nechrčí, zvuk je silný a čistý - uvidíme jak se to bude projevovat po úplném dokončení.
Závěrem ještě chci poděkovat Kuyonovi za informaci o odstranění odporu R30. Jen snad drobné upozornění, že odpor má hodnotu 2k7 ( bylo uvedeno 4k7), ale jednak je to jedno, když odpor přijde ven, a jednak je možné, že byla v jiném kusu modelu použita jiná hodnota (?) .... Takže tato upřesňující informace jen pro to, aby to někoho nezmátlo nebo v případě, že by bylo potřeba odpor vrátit zpět a použít nový kus.

Aleson

Příspěvky: 453
Registrován: pát 24 čer, 2011 9:33 pm

Re: PIKO E669.x ....

Příspěvekod jipol57 » stř 17 zář, 2025 6:38 pm

Taky už jsem šťastným majitelem. Sice elektrická nezapadá do mého sortimentu, a stejnosměrná už vůbec ne, ale takovou krásu, jsem si nemohl nechat ujít.
Jak už pochválil kolega přede mnou, oceňuji šroubečky. Žádné násilné roztahování, při demontáži. Naopak byly, trochu potíže při výměně spřáhel. Používám FLM. Odstranit původní jakžtakž šlo, ale nové, né a né do šachty zasunout. Překážel ten šípový pluh. Naštěstí je taky na šroubky, a bez pluhu, už spřáhlo zasunout šlo. A dát pluh zpět už se taky povedlo.
Odpor R30, šel samozřejmě taky ven. Byl 2K7. Popsali to jako III. epochu, a trojbodové čelo vlaku jako v V. VI.
Všechno osvětlení se mně zdálo dost intenzivní, tak jsem je ztlumil na CV60,32. Jen jsem chtěl ponechat svícení reflektoru naplno, ale bohužel. Reflektory získávají mínus z funkčních výstupů F0F a F0R, tak je jejich intenzita stejná, jako u spodních poziček. PIKO používá pro reflektory stejné zapojení, jako MTB. Plus z tranzistoru, minus z funkčního výstupu.
Už jsem taky hledal jak udělám úpravu pro posun s jednou pozičkou. Je tam standardní zapojení, tak jestli mistr Horák, nevymyslí něco jednoduchého, tak si to udělám s použitím logického IO, NOR. Jak to mám na více strojích. Podobně jako tady viewtopic.php?f=7&t=12756&p=275161&hilit=hradlo#p275073
Taky se mně líbí Zlámalíkovy 2 tranzistory, ale to jsem ještě nerealizoval. https://tt120.zlamal.cz/osvetleni-vectronu-tillig/
jipol57

Příspěvky: 1460
Registrován: pát 06 dub, 2018 5:18 pm

Re: PIKO E669.x ....

Příspěvekod horak » stř 17 zář, 2025 8:06 pm

Zdravím Vás páni, keď už som bol spomenutý, tak aspoň vysvetlím, že prečo som "ticho". Samozrejme som riešil nejaké úpravy mašín, lenže nemám čas to celé spísať a foto okomentovať. Som viac v robote ako doma. :oops:

Ale k veci. 6-koláka mám už doma dlhšie, zatiaľ iba sledujem fórum, že čo tu kto múdre napíše. Z pohľadu manuálu a zverejnených foto iba dedukujem, že bude potrebné oddelenie pravej pozičky - odškriabe sa (niekde) a pripojí sa vodič z čela na hlavnú dosku - bude doplnená malá pomocná DPS. Na hlavnej doske je SUSI C a D - k nim sa pripojí dvojitý N-MOSFET alebo dva tranzistory NPN s odpormi a na výstupy sa pripoja pravé čelné biele LED.
Ostatné je len o švajčiarskom mapovaní. Proste a jednoducho to bude taká moja klasika, nečakám žiadne prekvapenia.
Takže poprosím o strpenie, chvíľu mi to ešte potrvá.
Obsah príspevku je bez môjho súhlasu iba na NEKOMERČNÝ účel. Zásah do SW/HW je Vaše vlastné riziko!
horak

Příspěvky: 736
Registrován: pát 17 srp, 2012 5:46 am
Bydliště: Bratislava

Re: PIKO E669.x ....

Příspěvekod jipol57 » stř 17 zář, 2025 8:32 pm

Díky za reakci. Jak to tak čtu, doplnění malé DPS, tak to je fyzicky podobné, jako můj obvyklý způsob. Myslel jsem, jestli nevymyslíš něco podobného, jako na Hektoru PIKO. Tam to bylo jen o předrátování. Tam se mně ten Tvůj návrh moc líbil.
Přeju hodně úspěchů v práci :D
jipol57

Příspěvky: 1460
Registrován: pát 06 dub, 2018 5:18 pm

Re: PIKO E669.x ....

Příspěvekod horak » stř 17 zář, 2025 8:58 pm

PIKO Hektor bol ale pripravený na posun - jedine, že svietili "nesprávne" biele do kríža (aj keď to nikto jednoznačne nedefinoval). Osamostatnenie reflektora bolo tiež iba využitie dvoch prichystaných silových výstupov na ovládanie spriahla. Teda nebolo potrebné dopĺňať žiadne tranzistory na SUSI C a D. A Hektor nemá osvetlenie druhej kabíny a ani strojovne - silové výstupy sú k dispozícii. Toto však na 6-koláka nesedí... :|
Obsah príspevku je bez môjho súhlasu iba na NEKOMERČNÝ účel. Zásah do SW/HW je Vaše vlastné riziko!
horak

Příspěvky: 736
Registrován: pát 17 srp, 2012 5:46 am
Bydliště: Bratislava

Re: PIKO E669.x ....

Příspěvekod hummus » stř 17 zář, 2025 9:37 pm

jipol57 píše:... Odpor R30, šel samozřejmě taky ven. Byl 2K7. Popsali to jako III. epochu, a trojbodové čelo vlaku jako v V. VI.

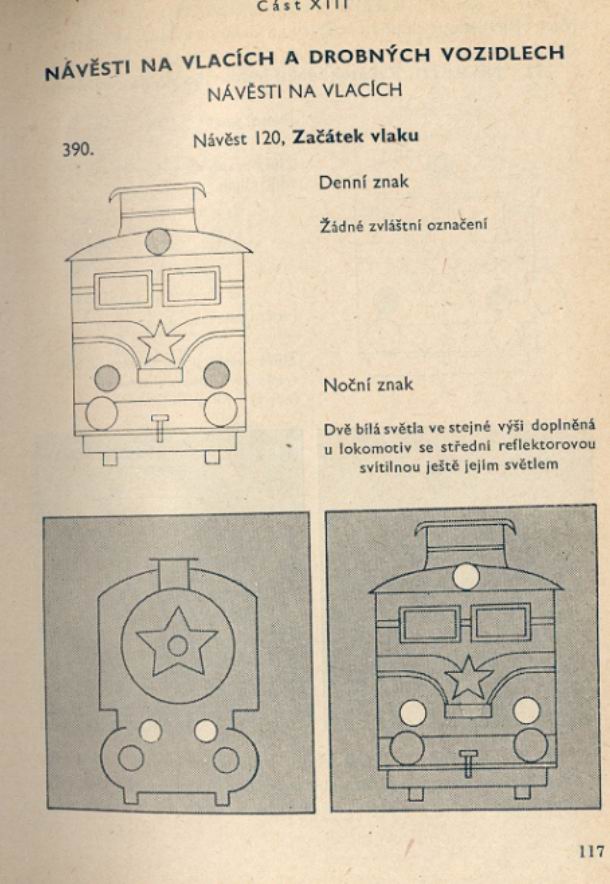

III. Epocha je podle NEM 805CZ od roku 1945 do roku 1968. No a D1 z roku 1960 (platný od 1962) říká na návěst začátek vlaku toto:

Tedy tříbodové osvětlení (v noci) je v pořádku.
HO - DCC, IVb
Uživatelský avatar
hummus

Příspěvky: 606
Registrován: pon 04 pro, 2006 8:13 am
Bydliště: Praha 9

Re: PIKO E669.x ....

Příspěvekod jipol57 » čtv 18 zář, 2025 9:41 am

Hummus: Tu dobu už trochu pamatuju. Nevzpomínám si, že by se takto jezdilo. Možná je to proto, že jsem z oblasti, kde se elektrifikovalo (střídavě) až po roce 66'. A parní často ani reflektor neměly.
Ono bylo více návěstí, popsané v předpisech, ale nepoužívaly se. Jako třeba žlutá pozička na laminátce. Jízda podle rozhledu. Nikdy nikdo ji asi nepoužil.
Tak záleží, jak kdo bude chtít. Já provozuji IV. epochu, a v té se tak určitě nesvítilo.

Podíval jsem se do D1 z roku 1983. Fakt to tam je taky. I ta žlutá pozička. A to už si dobře pamatuju. Nesvítilo se tak. Pamatuju přechod na denní svícení a při tom se to trojbodové začalo používat. Řešilo se taky nastavení odporu, pro tlumený reflektor, aby neoslňoval. Ale to používal jen málokdo.
Až po rekonstrukcích, když se do místa původního reflektoru, umístila ledková pozička. A reflektory se přestěhovaly dolů.

Ale vzpomínám si na NDR, kolem roku 80'. Tam to trojbodové používali. BR110, BR118 a jiné měly už z výroby malou pozičku nahoře a velké dole.

EDIT: možná, že autoři předpisu, to brali jako možnost, jezdit se zapnutým reflektorem, pro osvětlení tratě. O tlumeném reflektoru se tam nepíše (jestli jsem nepřehlédl). Při míjení vlaků, nebo vjezdu do stanice se zhasnul, aby se neoslňovalo.
jipol57

Příspěvky: 1460
Registrován: pát 06 dub, 2018 5:18 pm

Re: PIKO E669.x ....

Příspěvekod matejkocis » pát 14 lis, 2025 3:48 pm

Dobrý deň,

konečne som sa dostal k tejto krásnej lokomotíve. Práve skúšam zvuky. Predajca mi sľúbil, že mi nechá nahrať u pána Smutka verziu 20.
Viem mi niekto poradiť ako zistím aký je v lokomotíve dekóder (bez toho aby som ju musel rozoberať) a hlavne aká verzia zvuku je tam nahraná.
Ďakujem
matejkocis

Příspěvky: 137
Registrován: sob 17 led, 2015 7:30 pm

Re: PIKO E669.x ....

Příspěvekod kuyon » sob 15 lis, 2025 1:06 pm

matejkocis píše:Dobrý deň,

konečne som sa dostal k tejto krásnej lokomotíve. Práve skúšam zvuky. Predajca mi sľúbil, že mi nechá nahrať u pána Smutka verziu 20.
Viem mi niekto poradiť ako zistím aký je v lokomotíve dekóder (bez toho aby som ju musel rozoberať) a hlavne aká verzia zvuku je tam nahraná.
Ďakujem


Ak skúšaš zvuky, tak maš pravdepodobne zvukovú verziu PIKO a do dekodéra PIKO zvuky od Petra Smutka (Jacek) nenahráš. Potrebuješ dekoder ZIMO.
Výrobcu dekodéra zistis načítanim adresy CV8= hodnota (Výrobca dekodéra)
Viz:
viewtopic.php?f=6&t=9840#p189295
kuyon

Příspěvky: 228
Registrován: čtv 14 lis, 2013 6:42 pm

Re: PIKO E669.x ....

Příspěvekod jipol57 » ned 16 lis, 2025 4:28 pm

Když prodejce slíbil, že nahraje zvuky pana Smutka, tak musí mít dekodér ZIMO. Pan Smutek nedělá zvuky pro jiné značky.
To znamená CV8,145
Typ dekodéru je na CV250. Nejspíš tam bude 6, pro dekodér MS450, dnes nejběžnější zvukový.
Tabulka typů, je pro MS dekodéry tady na straně 7. https://www.zimo.at/web2010/documents/MS-MN-Decoder.pdf
A verze zvuku, jestli ji pan Smutek zapsal je na CV105 - 106.
Ještě se dá zjistit verze SW v dekodéru, CV7 a CV65. Nejnovější je 5.19.
jipol57

Příspěvky: 1460
Registrován: pát 06 dub, 2018 5:18 pm

Re: PIKO E669.x ....

Příspěvekod Jacek » ned 16 lis, 2025 6:51 pm

matejkocis píše:Dobrý deň,

konečne som sa dostal k tejto krásnej lokomotíve. Práve skúšam zvuky. Predajca mi sľúbil, že mi nechá nahrať u pána Smutka verziu 20.
Ďakujem

No, prodejci slibují i nemožné, ale otázkou je co vůbec můžou splnit. Verze 20 jsou dostupně exkluzivně pouze u mě, jen na objednávku a jen ve formě nahrání do vlastního dekodéru s vyladěním na konkrétním modelu.
Abyste nečekal rok
Stránky o modelové železnici TT, digitál, zvuky http://www.jacek-modely.cz
Uživatelský avatar
Jacek

Příspěvky: 940
Registrován: sob 20 led, 2007 10:03 pm
Bydliště: Moravskoslezský kraj

Re: PIKO E669.x ....

Příspěvekod matejkocis » pon 17 lis, 2025 6:05 pm

Jacek píše:No, prodejci slibují i nemožné, ale otázkou je co vůbec můžou splnit. Verze 20 jsou dostupně exkluzivně pouze u mě, jen na objednávku a jen ve formě nahrání do vlastního dekodéru s vyladěním na konkrétním modelu.
Abyste nečekal rok


Dobrý deň, lokomotívu som kupoval na itvlaky.cz a bolo mi povedané, že sa čaká, pretože lokomotíva bude k Vám zaslaná kvôli nahratiu. Na Vašich stránkach som našiel popis, ako to označujete. Ja som si to kontroloval tak tam verzia 20 nie je.
CV254=131
CV255=101
CV256=17
Už som im písal - som zvedavý aká príde odpoveď
matejkocis

Příspěvky: 137
Registrován: sob 17 led, 2015 7:30 pm

Re: PIKO E669.x ....

Příspěvekod Jacek » pon 17 lis, 2025 8:38 pm

Když píšu, exkluzivně jen u mě a jen na objednávku, nemůžou to mít prodejci a nemůžou Vám slibovat co nemají.
Stránky o modelové železnici TT, digitál, zvuky http://www.jacek-modely.cz
Uživatelský avatar
Jacek

Příspěvky: 940
Registrován: sob 20 led, 2007 10:03 pm
Bydliště: Moravskoslezský kraj
