Roco 10787

[JendaTT]

fulda:

Také bych měl zájem o modul, který by S88-ky připojil k R-busu z21. Už nějakou dobu sleduji fuldovu práci a jsme rád, že někdo takový existuje a fandím mu, aby to nevzdal a aby to vyšlo. Spoustu věci kolem digi řízení modelového kolejiště jsem pochopil právě díky fuldově snaze a musím uznat, že pod jeho rukama vzniklo spoustu zajímavých a asi ještě ostatními ne moc doceněných kousků HW a SW, které řízení kolejiště posouvají od analogu na míle daleko směrem k pohodlnému řízení pomocí PC.

Bohužel originální výrobky na digitální řízení jsou cenově neskutečně vysoko a proto vítám snahu lidí jako je fulda zkusit věci realizovat se zlomkem ceny. I když tomu asi obětovávají spoustu času. Nicméně, držím palce, aby se to podařilo dotáhnout do zdárného konce.

[fulda]

Děkuji za vyjádřenou morální podporu, ale když mi budete pasivně držet palce, tak to není úplně moc užitečné.
Kdyby se raději někdo ozval a vyzkoušeli jsme to to. Pak za mnou nechoďte, že něco na Z21 nechodí.

Teoretická podoba:

[JendaTT]

fulda:

Pokud by ti stačilo na pár dní zapůjčit bílou z21 a vyzkoušet si co potřebuješ, tak klidně - jsem z Prahy a nějak už se domluvíme

Co se týká výsledku - viděl bych to podobně jako pcipov - dostat k roco centrále levně modul pro zpětný ohlas a pak ovládat digitálně komplet kolejiště přes TC z PC, možná do budoucna i přes tablet nebo mobil.

[jirka13]

Vyzkoušet to na Z21 by neměl být problém do Uhříněvse to mám kousek, jak by jsi si to představoval? Originální moduly zpětnýho hlášení ale nemám. Jinak ROCO program pro PC umí zobrazovat připojené moduly R-BUS a stav jejich snímačů.

Jirka

[fulda]

OK, zapůjčit na pár dní stačí.
Ono v podstatě stačí i na pár hodin (pár je tak dvě) u mne v dlně. Zejména pokud víš, jak se nastavuje nějakej ohlas.
Mám TC 7 gold, mám jeden 10787

Představa je taková, že se to rozloží na stole a já si změřím co potřebuju.

Jinak to je dlouhodobej cíl akce - přetavit za rozumné peníze originál R-Bus na levnej S88.

[JendaTT]

jirka13:
I malá z21 s poslední verzí Maitenance Utility umí zobrazit stavy zpětných hlášení. Jenže také nemám žádný zpětný ohlas k dispozici.

fulda:
Pokud bys měl zájem o zapůjčení malé z21, dej kdykoliv vědět.

[fulda]

Mám zájem o krátké zapůjčení malé i velké z/Z21.
abych to dokázal porovnat.
Jirka13 mi slíbil velkou, Jardo, jestli se domluvme na malé, tak to bude bezva

Díky

[StandaŠ]

Zdravím
Jsem z ústí, ale do Prahy jezdim celkem často, takže by nebyl problém jí vzít sebou (mám Z21) a zúčastnit se testu. S pozdravem StandaŠ.

[fulda]

No ja to mám do Prahy z Nitry dosť ďaleko. Takže asi nepomôžem.

V Nitre zase nebejvám tak zřídka, ačkoli co existuje obchvat, tak se mi tam moc zajíždět nechce.

Toto by si mal asi viac vysvetliť. Veď ak mám S88 moduly, tak mi stačí gen-li maxi, ktoré pripojím na X-bus a som za vodou.

To už tu zaznělo mockrát - potom používáš z21 stejně, jako by jsi použil multiMAUS a zesilovač 10764.

[TonikM]

Fuldo:
vypadá to dobře. Je to vlastně ten koncept co jsme už spolu řešili zde viewtopic.php?f=6&t=9052&p=166255#p166255
Rozhodně to bude levnější, součástky tak za cca 150-180 Kč. Je pravda že to předchozí řešení v té ceně už obsahuje rovnou jako dva moduly obsazení S88, ale i tak tohle bude levnější.

Škoda že to nepřišlo dřív.

[fulda]

Tak se nám to rýsuje, první verze převodnku R-Bus na S88 mi fungije s Rocomotion.

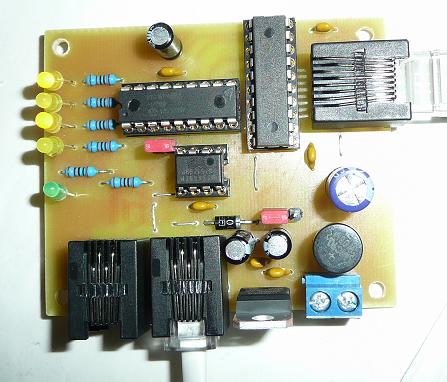

Na obrázku dole dva konektory pro R-Bus, jako má 10787, je jedno kterej se použije jako vstup a kterej jako výstup.
vedle nich samostatné napájení, pokud je použito mnoho modulů S88
vpravo jeden konektor pro moduly S88 (max 10).
Žluté ledky ukazují kolik modulů Rocomotion čte (Z21/z21 čte vždy všech 10).
Propojovací jumper uprostřed znamená která desítka se použvá (moduly 1-10 a nebo 11-20)
Přepínací jumper vpravo dole znamená odkud se bere napájení (z R-Bus a nebo z vlastního zdroje)

Už mi to správně detekuje, poslední co musím dodělat je hraní ohledně verze, ale to stejně Roco nikdy nepoužívá.

Dobré ne?? (pokud nezapomenu, vezmu v sobotu na burzu)

[JendaTT]

Díky fuldo, pěkná práce, všechna čest. Pokud by se to dotáhlo do komerční verze (třeba přes Digi Cz), tak mám rozhodně zájem pořídit minimálně jeden kousek.

[fulda]

JendaTT: Myslím, že by se mohlo podařit.

pcipov:
Ano, na jeden tento převodník max 10 osmivstupových modulů S88 = 80 vstupů
A na jednu Roco hračku (Z21, z21, Rocomotion, ...) maximálně 2 tyto převodníky. Ona totiž kapacita R-Bus je definovaná na 2*80 vstupů a je celkem jedno, jak se k tomu číslu dojde.

Udělám nějaký manuál, aby bylo zřejmé, jaké kombinace lze a jaké nelze používat.

[fulda]

OK, takže technická práce je hotová, modul funguje a podporuje všechny doposud známé příkazy, včetně odeslání vlastní verze.
Už mu stačí jen napsat dokumentaci a je hotovo.
Můžete pomalu začít sledovat můj web a nebo web DIGI-CZ kdy se tam objeví nějaké informace.

Děkuji všem zůčastněným za spolupráci

[fulda]

Začal jsem smolit návod.
Česká verze už je použitelná, anglickou dopíšu časem.
