Zapojení přestavníku PECO + výhybka s vodivou srdcovkou

[marekvw]

kvalita nieje bohvie aka ale aspon takto



]

[marekvw]

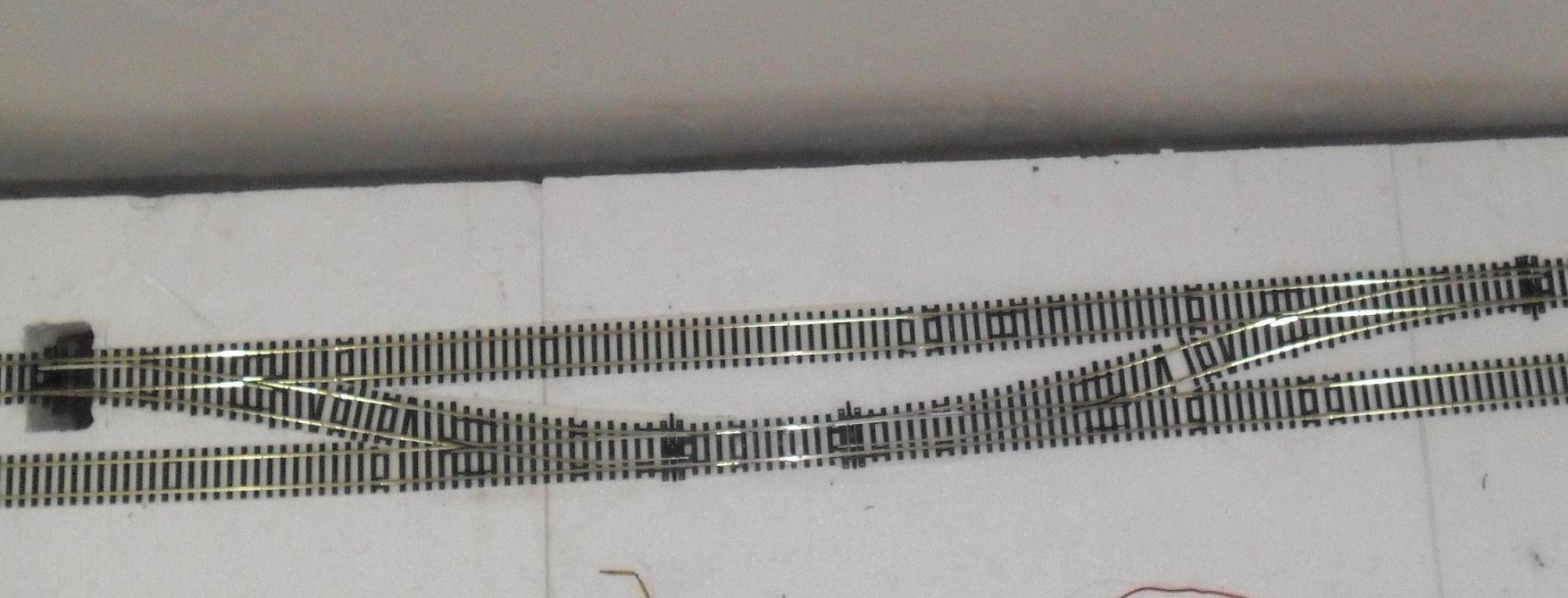

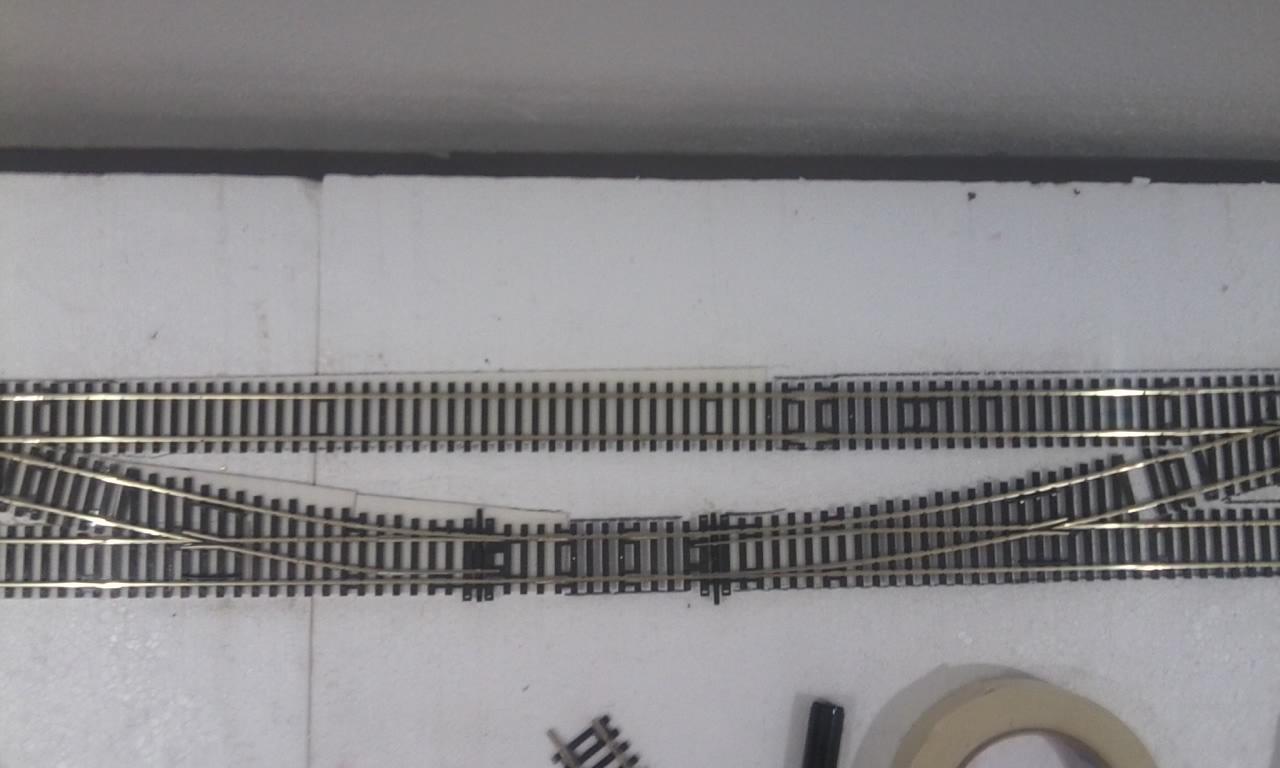

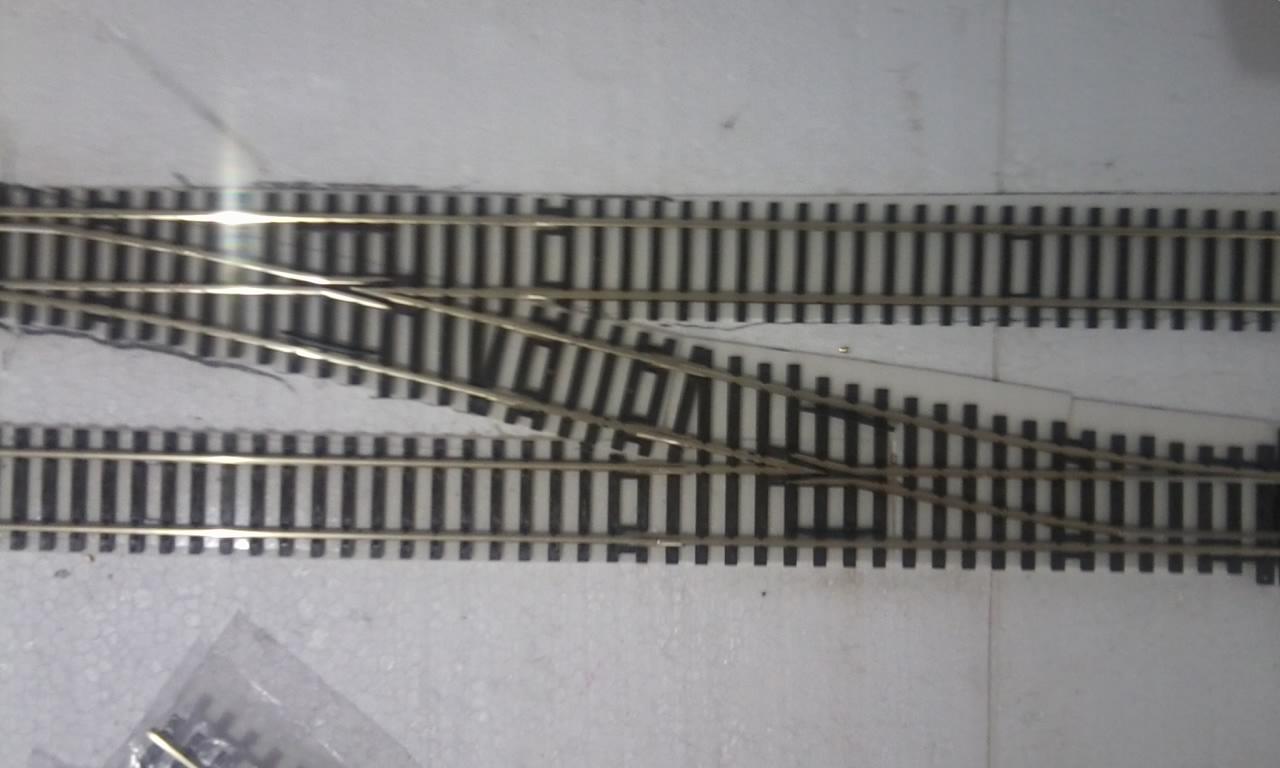

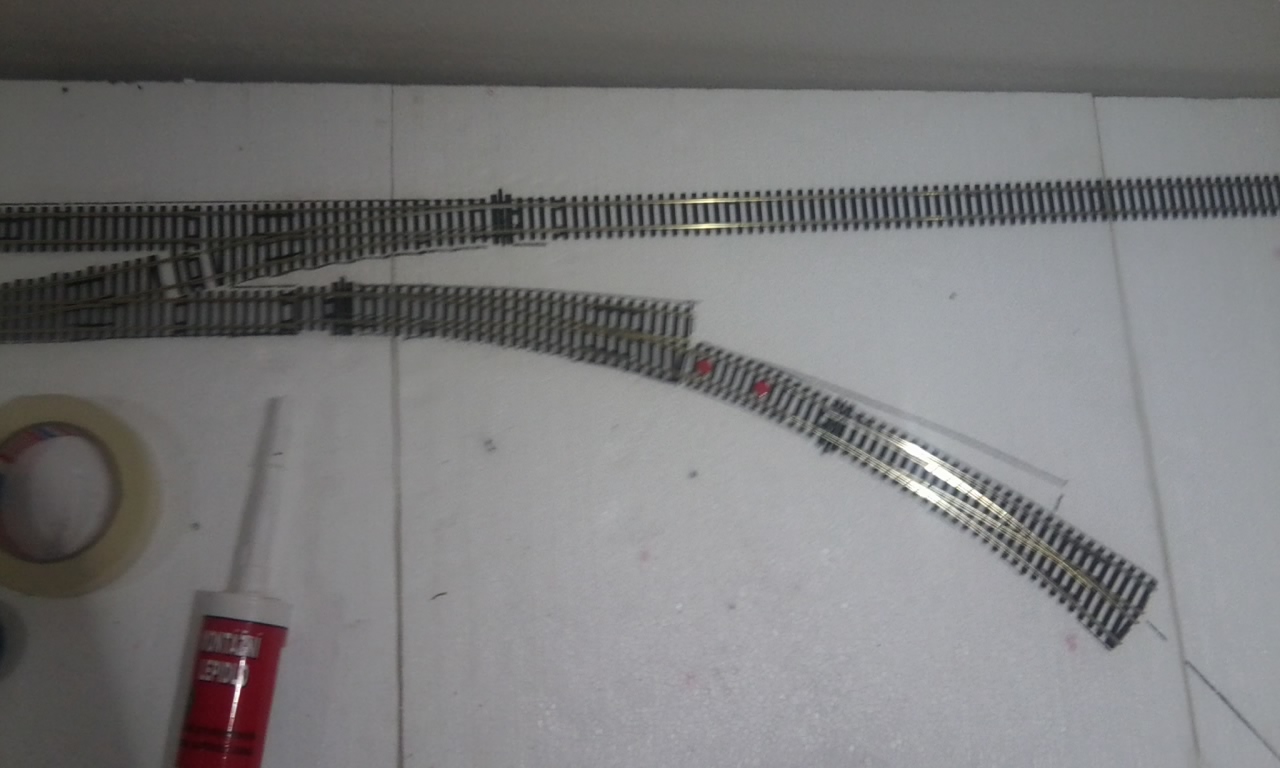

Fotky nie su moc kvalitne odfotil som to narychlo pomože to ?



[michal.kubista]

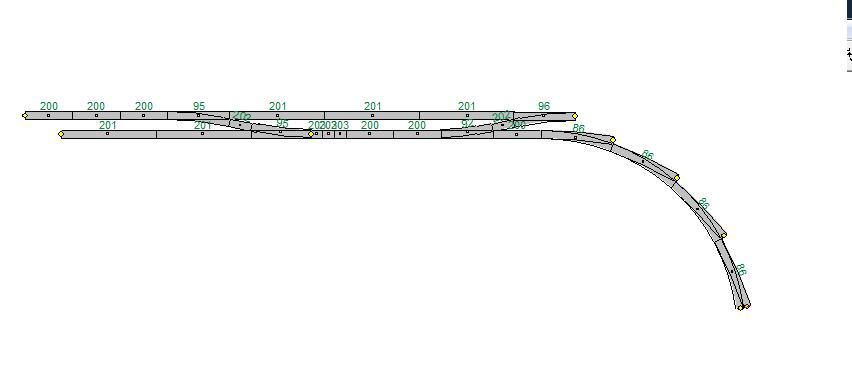

Ahoj, nemáš zde naznačeno a z fotek není vidět, kde je která kolejnice přeušená (nevodivá spojka), a kde máš připojené napájení a jak. Můžeš to dokreslit i do toho schémátku z wintacku. Pak z toho budeme moudřejší, kde je chybka.

[Jojo]

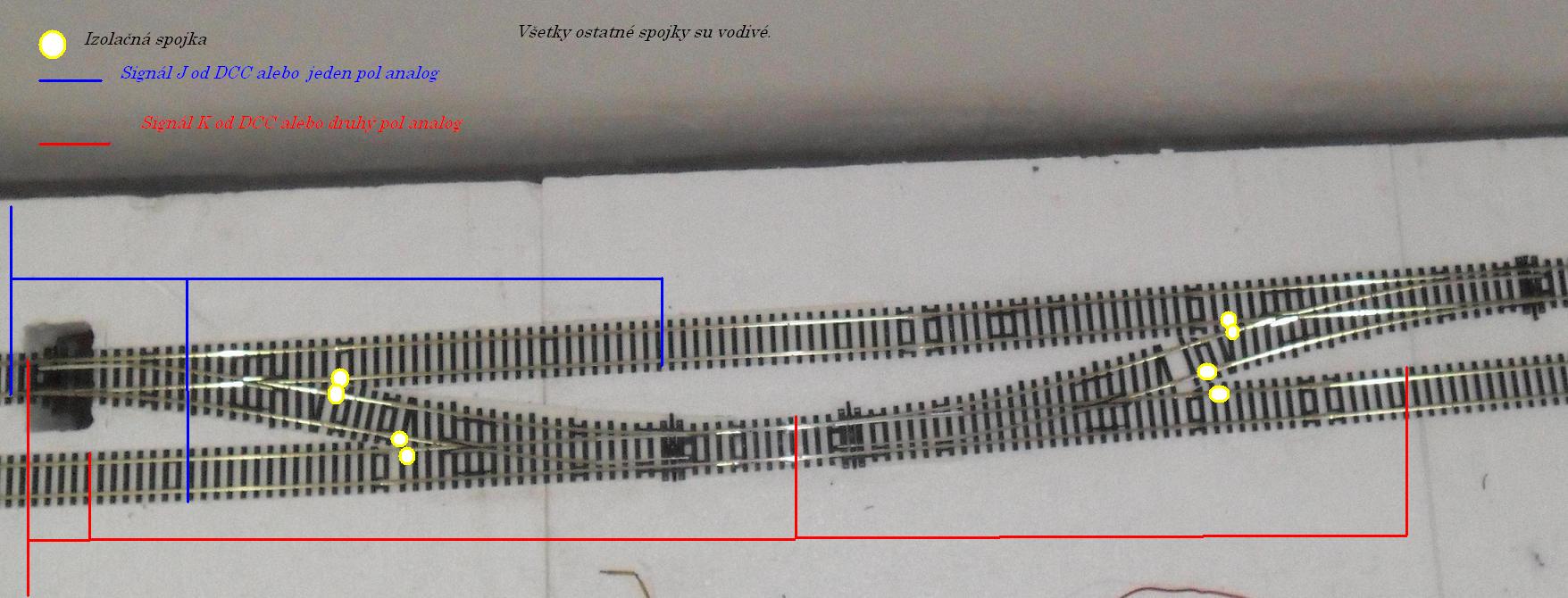

Asi takto nejako.

[marekvw]

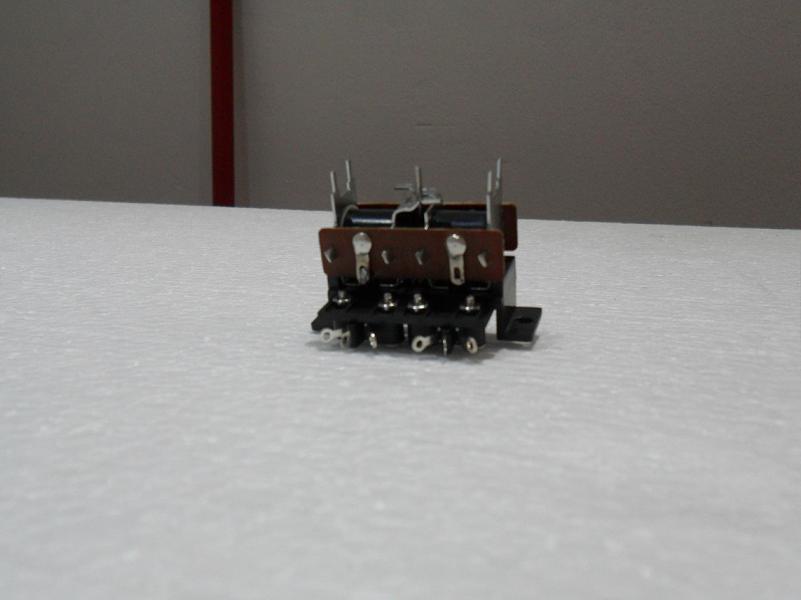

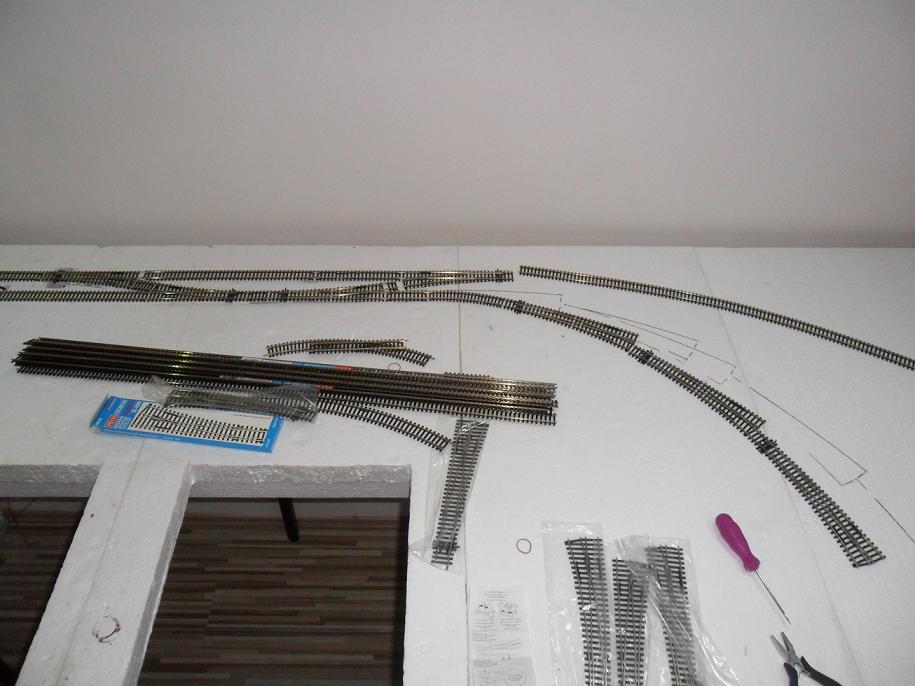

tak znovu sa obraciam k vám o pomoc skusil som to čo mi poradil Jojo fungovalo to ale teraz sa mi jedna kupil som k prestavniku PL - 10 mikrospínač PL - 15 a rad by som to zapojil tak aby na panelu kde budem ovládať výhybky som mal aj nejake diody ktore mi budú signalizovať kde je červena a kde zelena,dalej by som to rad zapojil tak aby vlak na druhej kolaji stál a ten na prvej prešiel a až ked prehodím výhybku na druhu kolaj tak aby mohol pokracovat , tak asi sa mi to tak lahko nepodarí čo potrebujem všetko na to a aspon nejaka rada ako to zapojiť ??? pridam aj nejake fotky ak pomožu



[alexander]

Študuj!
http://www.volny.cz/masinky2003/tipy_triky.html

Pustiť sa do stavby koľajiska (a podľa fotiek nie malého) bez aspoň základných znalostí elektrotechniky sa už ani nedá nazvať odvahou... To sa vážne chceš takto pýtať na zapojenie každého drôtika?

[marekvw]

no maš pravdu pustil som sa do dosť velkeho kolajiska tak ale hold musím to zvládnuť ale tak každy musí nejak začať a verím že postupom času sa dostanem až do konca a už sa budem iba pozerat na dokončene nie každy káblik napriklad si mi pomohol tou strankou už som o krok dalej

[Jojo]

http://www.litomysky.cz/n/pecoprest.htm

[Janek]

Zeptám se trochu bokem, nevíte jaké proudové zatížení dosahuje PL-10 při optimálním napájení 16 V ???

[Myšpulín]

Tyto přestavníky nepoužívám, takže to nemůžu změřit, ale pokud je někdo doma má a změří ohmický odpor, není problém proud spočítat. I když není po celou dobu konstantní.

[marekvw]

tak už som spojazdnil vyhybky konečne bez problemov teraz potrebujem prepojit PL-10 s PL-15 nejak tak aby mi na panelu signalizovalo kde je výhybka prestavená

[marekvw]

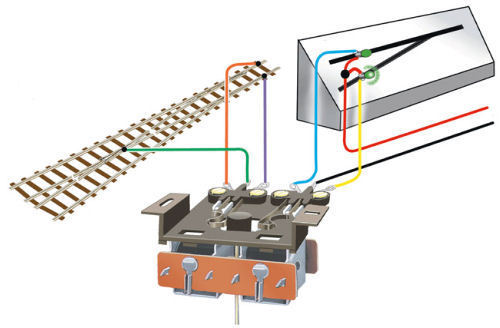

a kam vlatne pokračujú káble čierny a červený ???

[Martin HO]

Kontrolky polohy výhybky.

[Myšpulín]

Spíše bych upřesnil pro laiky. Signalizace polohy je modrý a žlutý a ony dva, červený a černý je napájení té signalizace.

[marekvw]

a da sa to nejak prepojit s pl-10 či prestavník musím samostatne zapojit a pl-15 mi bude služit iba ako signalizacia ? (zelený je srdcovka?)
