Úpravy zapojenia lok pre posunové svetlá do kríža, reflektor

[horak]

Postup úprav:

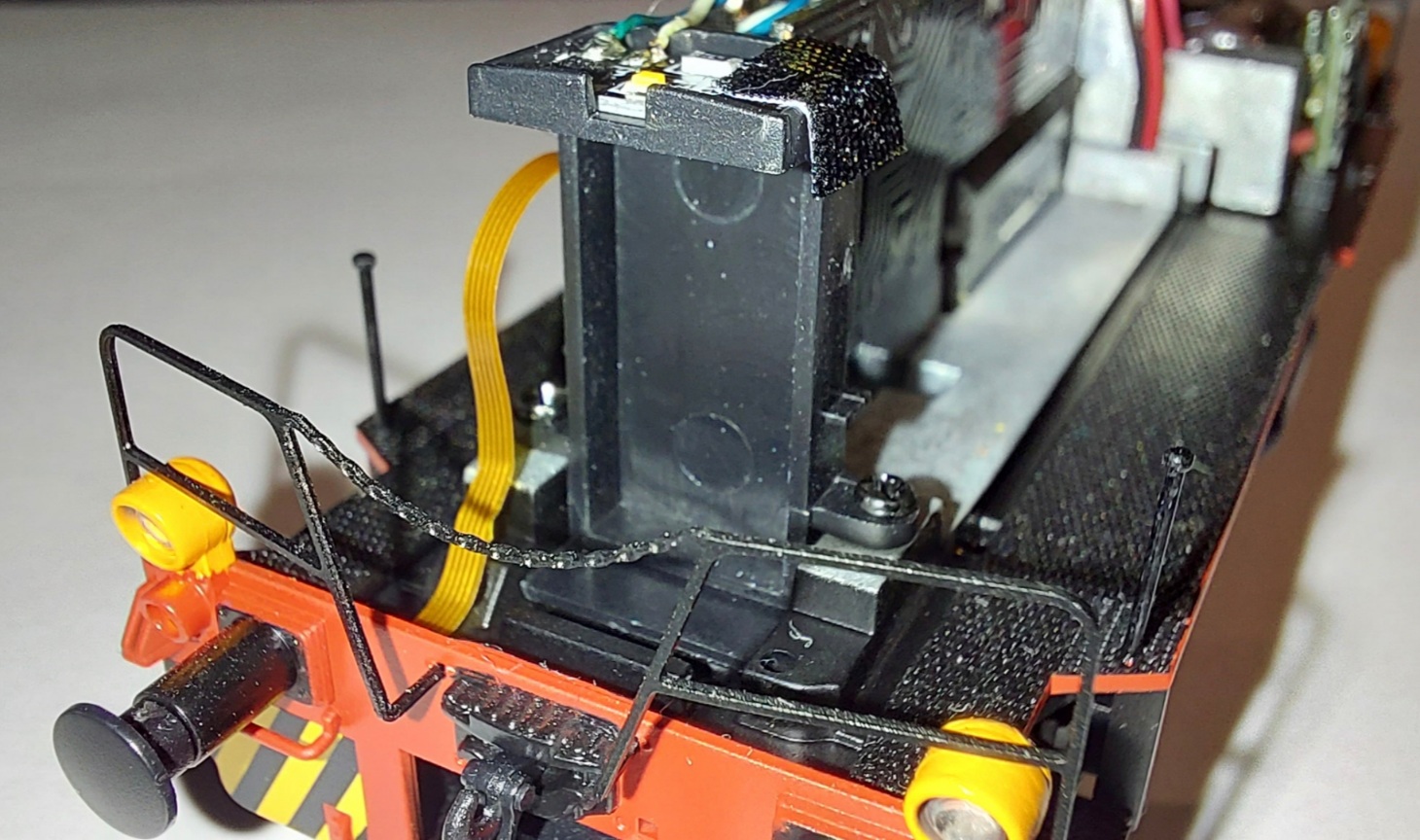

Demontáž závažia a príprava na osadenie repro.

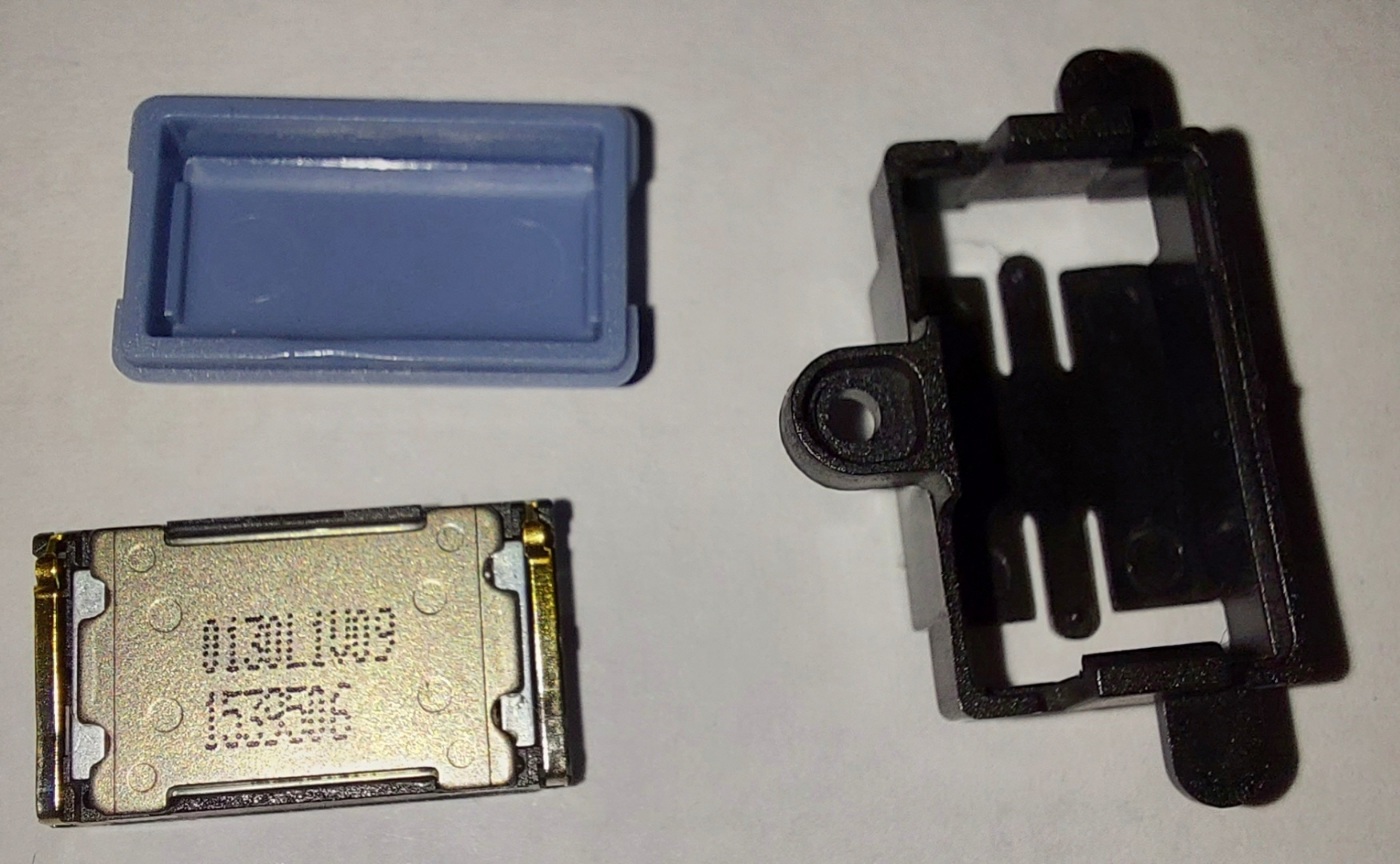

Zdemontované závažie - ozvučnica repro

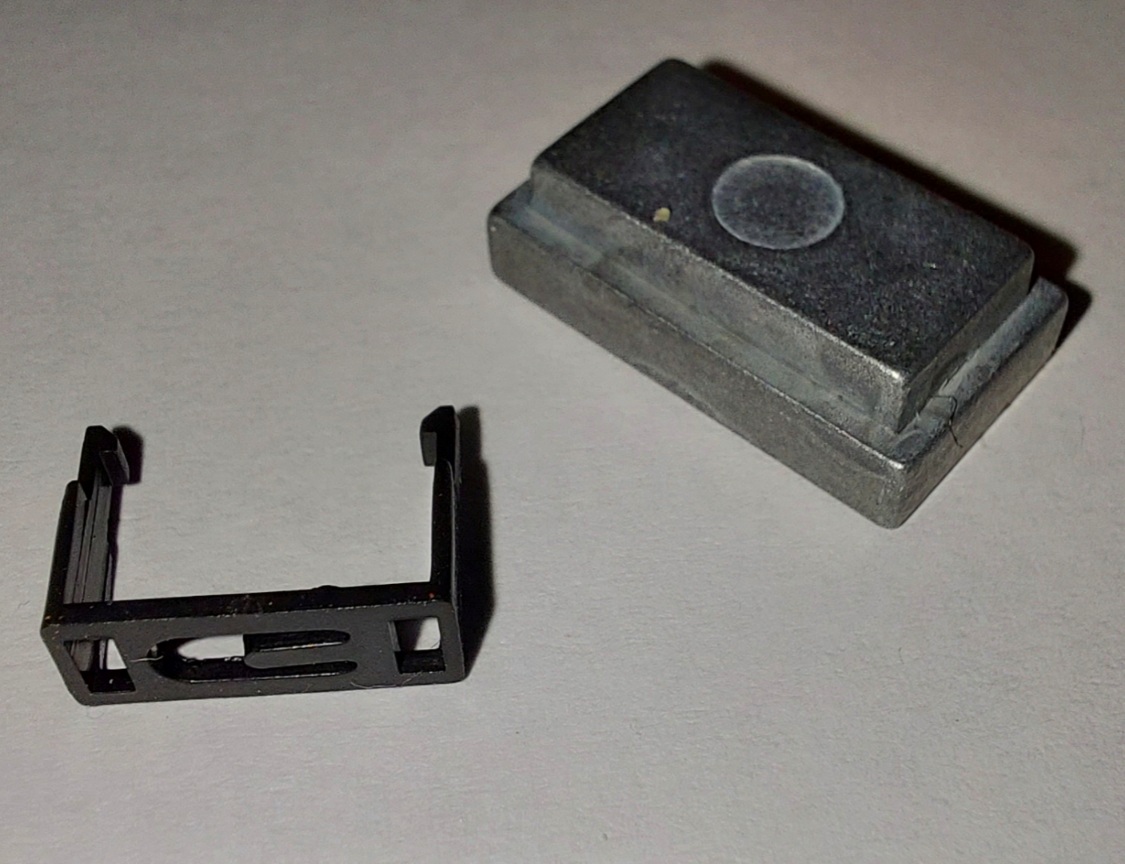

Závažie a spona

Náhradný diel PIKO - Reproduktor

[horak]

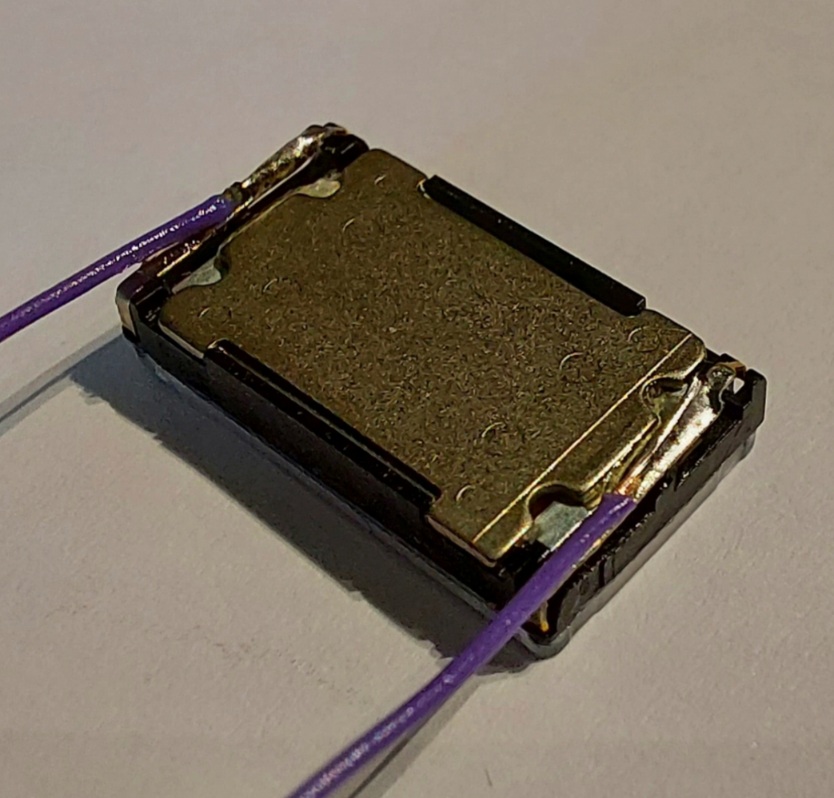

Repro s vodičmi

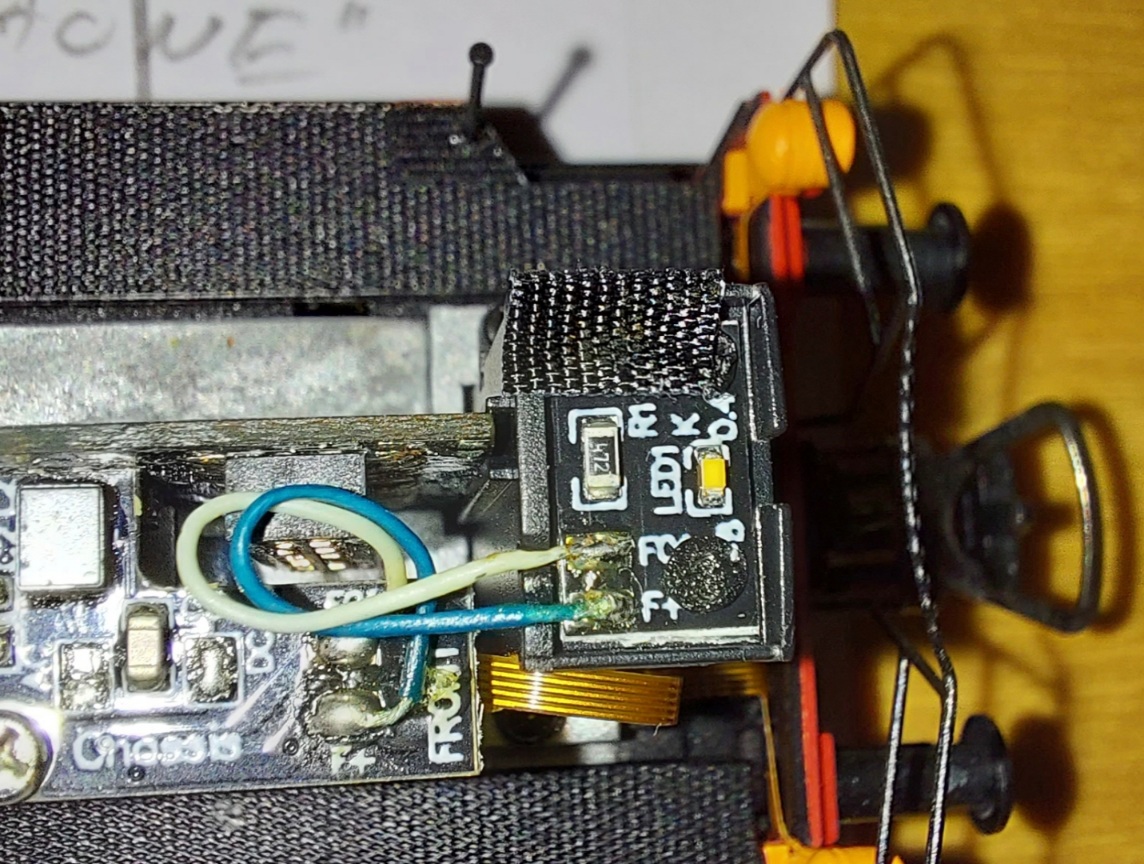

DPS bez úprav - čelný reflektor, biely vodič príde zdemontovať.

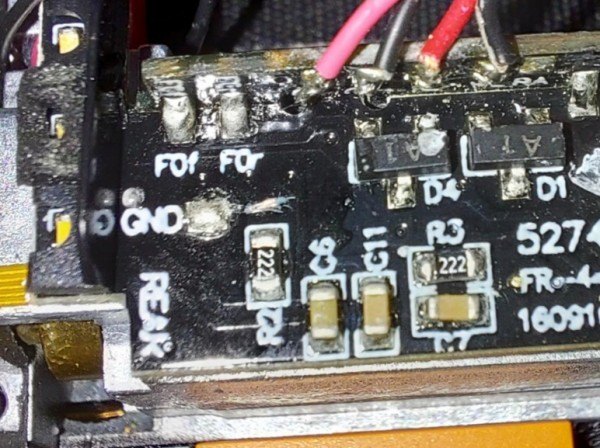

...zadný reflektor. Pri odpore R2 preškrabeme prepoj na Fo0r.

[horak]

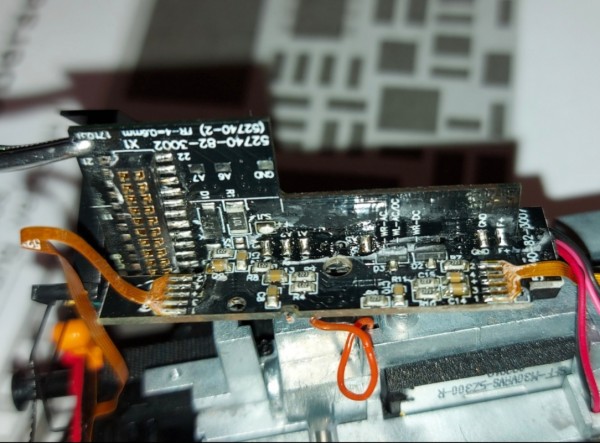

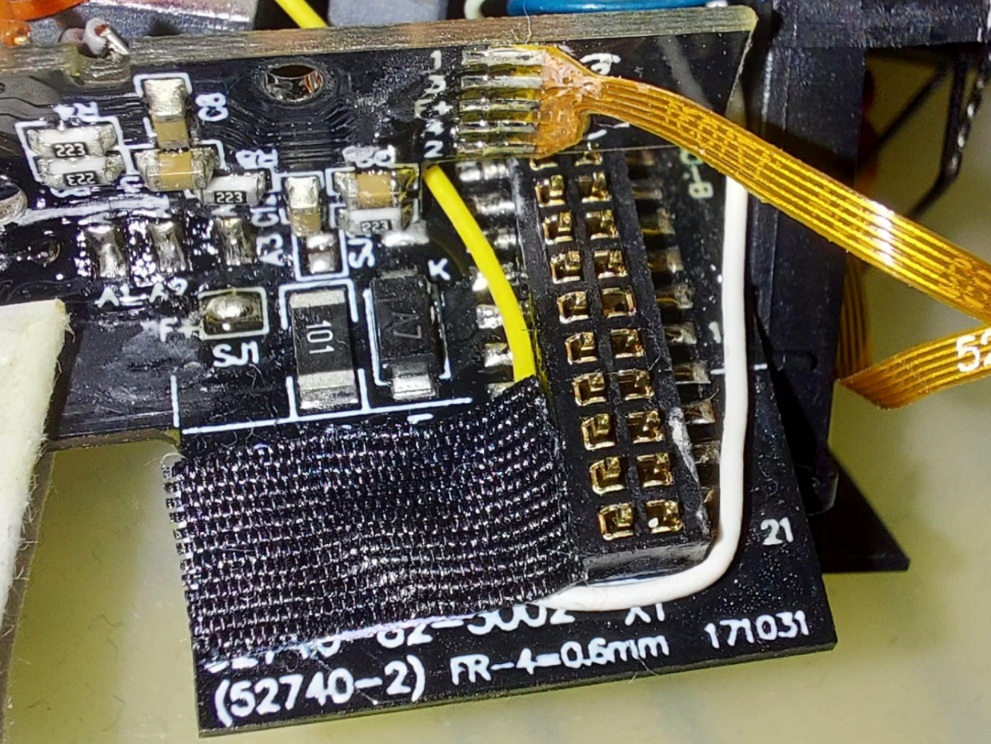

Hlavna DPS - Vymontovaná a otočená na ruby. Flexi vodiče nás bez problémov pustia. Netreba demontovať reflektory. Originál izolačná páska je už odlepená - vidno nepoužité výstupy.

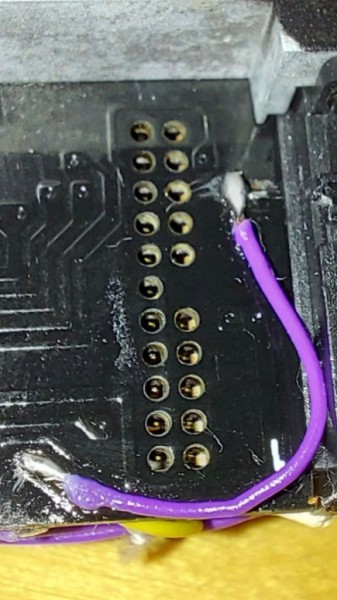

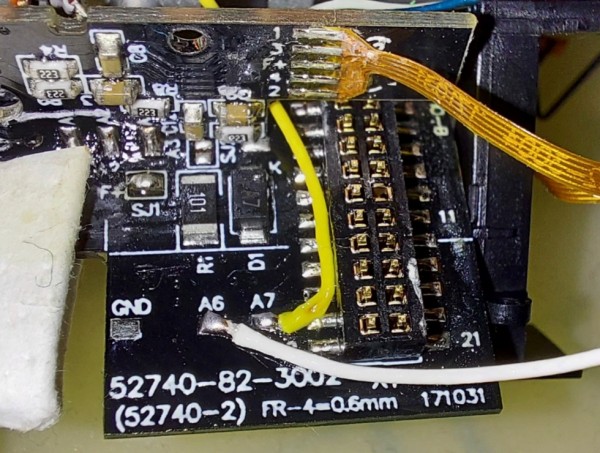

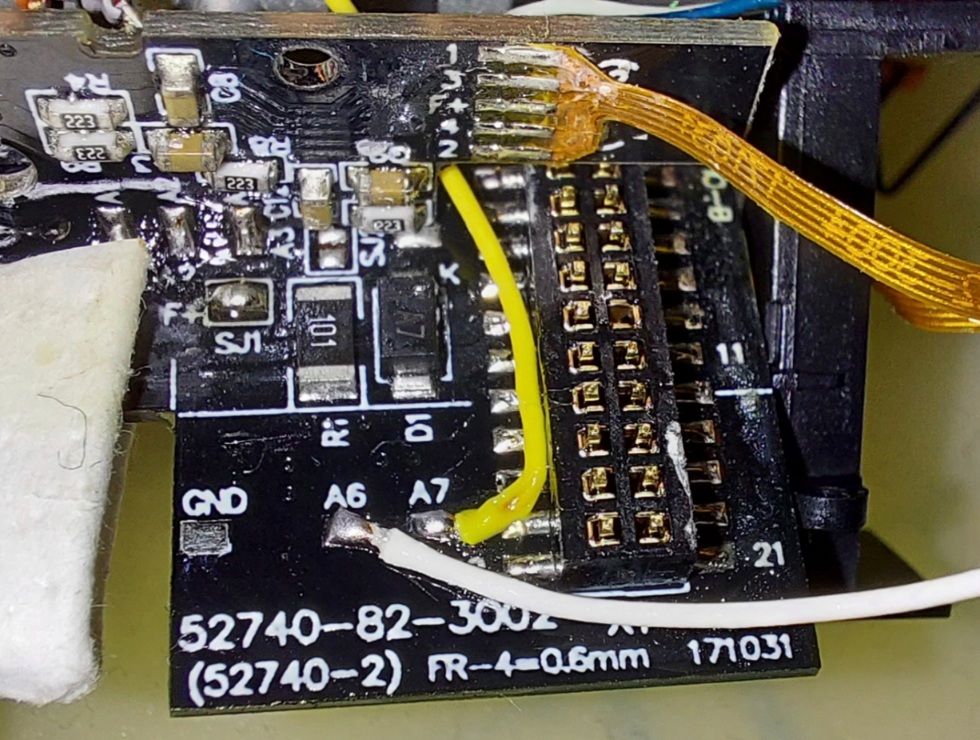

Na plôškach výstupov Fo6 [A6] a Fo7 [A7] pripojené vodiče.

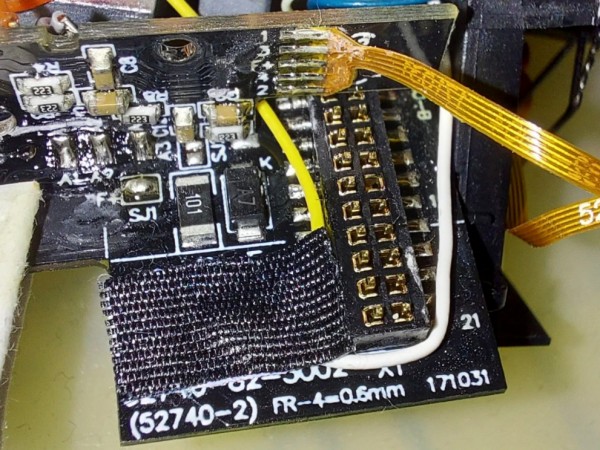

... a už zalepené originál páskou.

Tu je ten bod, čo som spomínal, že aj samotné vodiče (ich hrúbka) sú priestorový problém pri zasúvaní DPS na svoje miesto. Možno by postačili lakované...

[horak]

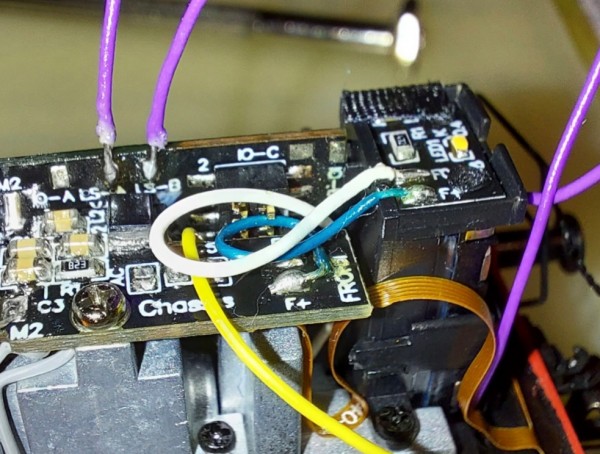

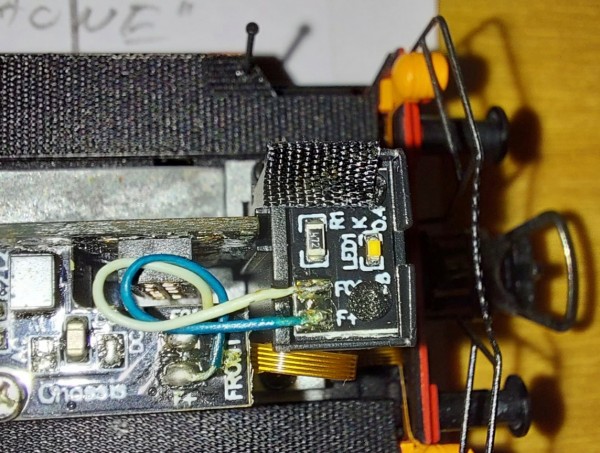

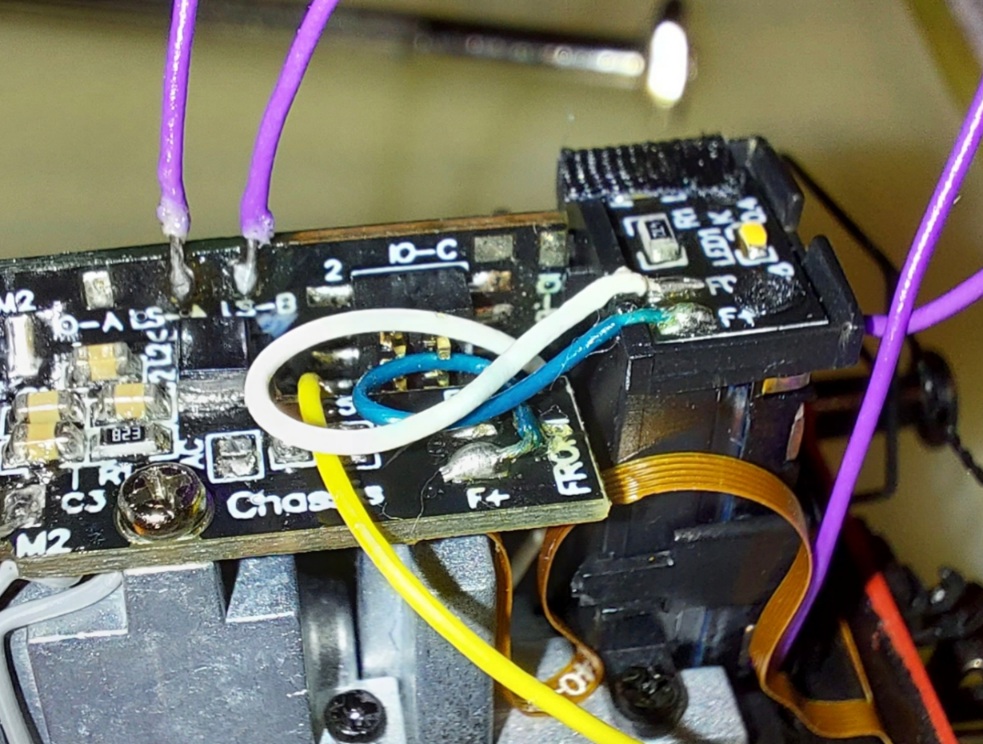

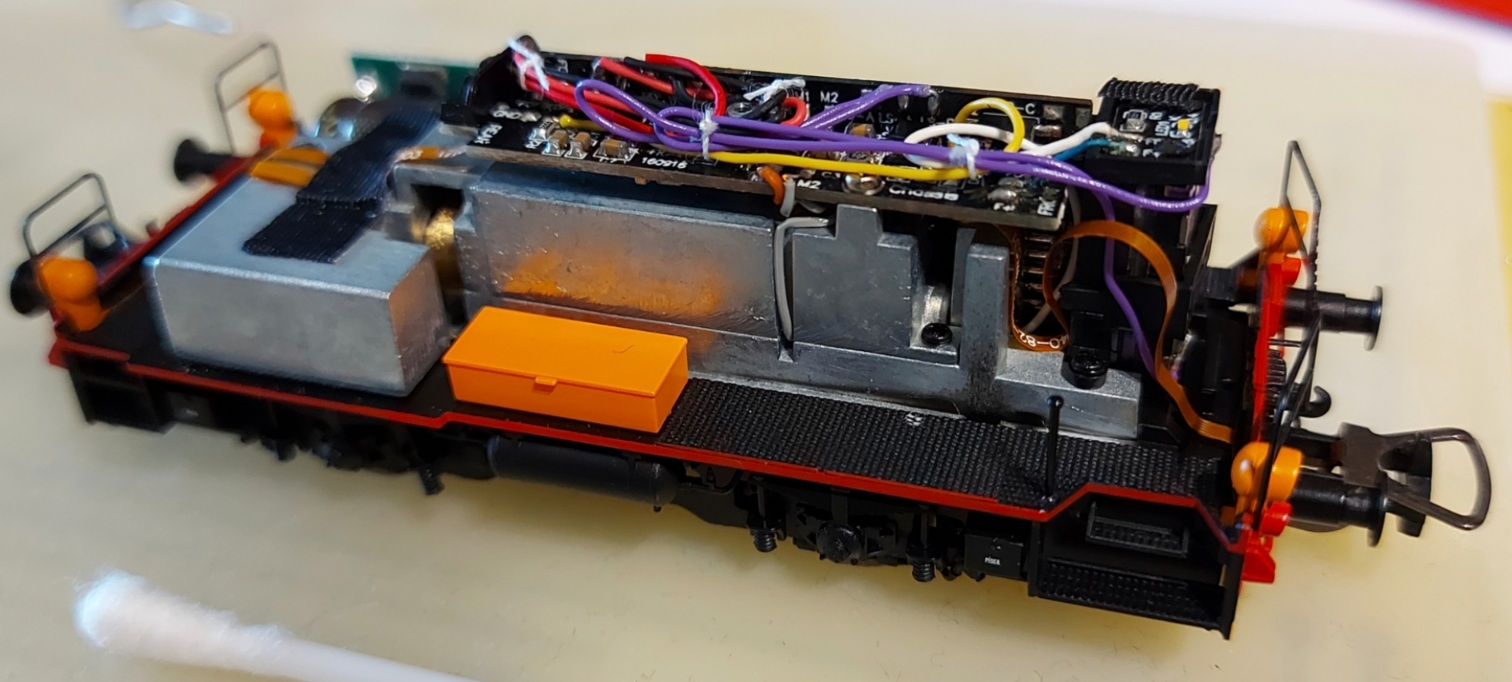

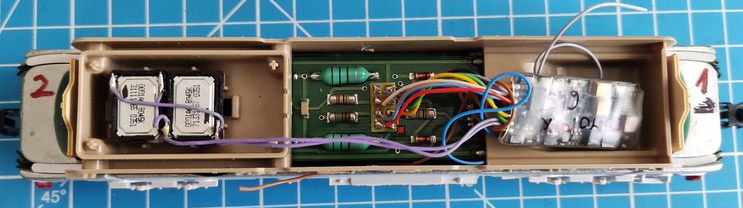

Osadená hlavná DPS na svojom mieste, taktiež aj repro s ozvučnicou. Fialové dráty pripojené na svojich plôškach a nový biely vodič (Fo6) pripojený na čelnú LED (pôvodný biely vodič samozrejme predtým zdemontujeme).

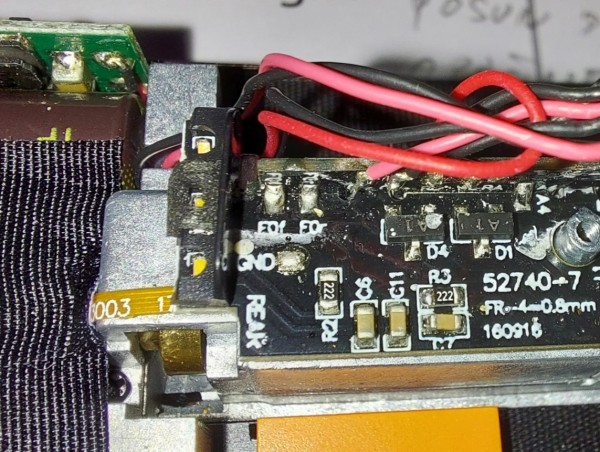

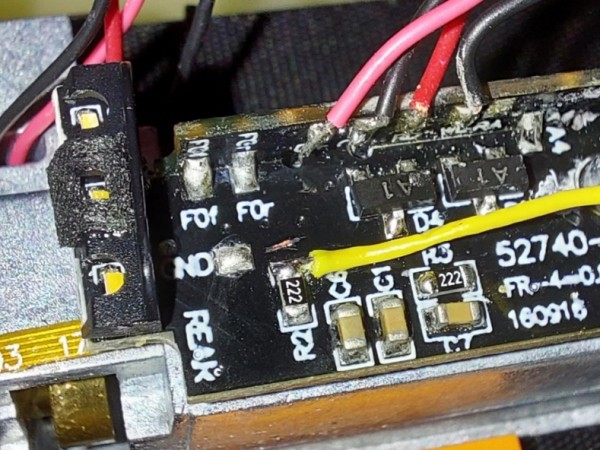

Zadná LED - Odpor R2, pri ňom prerezaný prepoj na výstup Fo0R.

...žltý vodič (Fo7) pripojený na odpor R2

[horak]

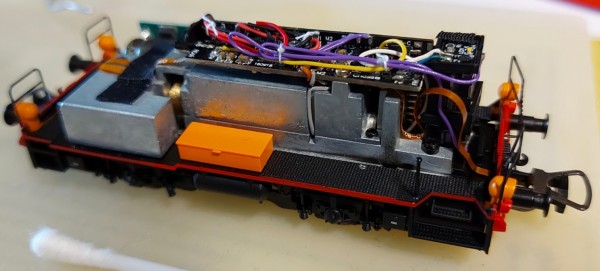

Poupratovaná kabeláž.

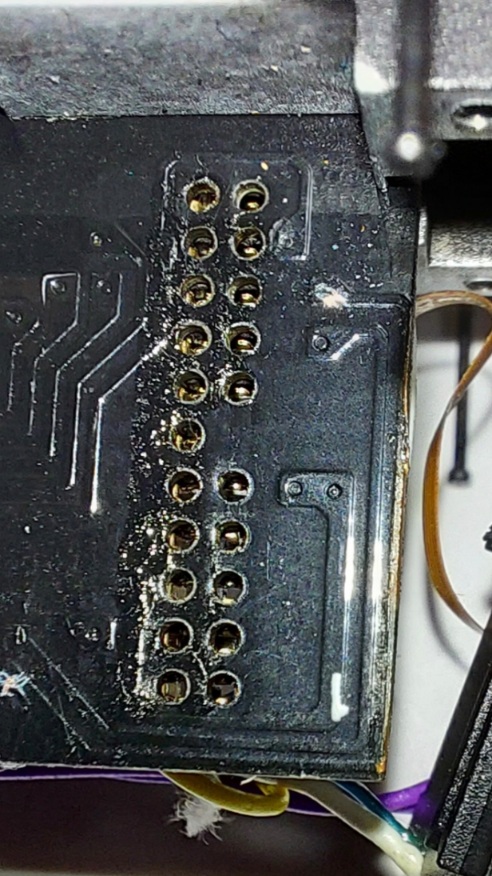

Poškodený prepoj na repro na DPS

Oprava DPS - Nový prepoj.

[horak]

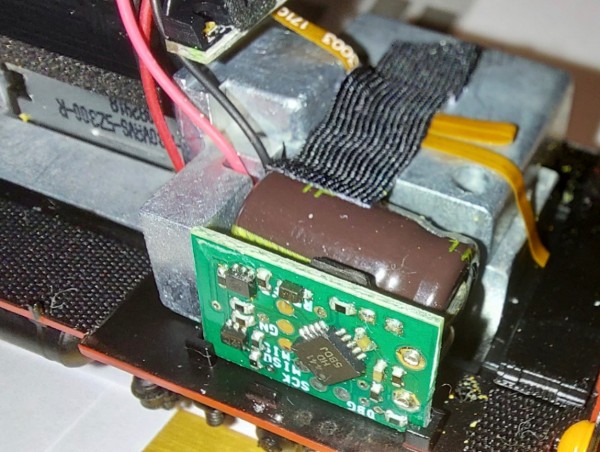

Spomínaný 1 Faradový kondenzátor...

[horak]

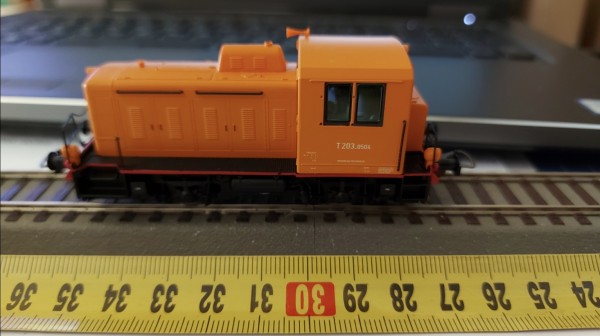

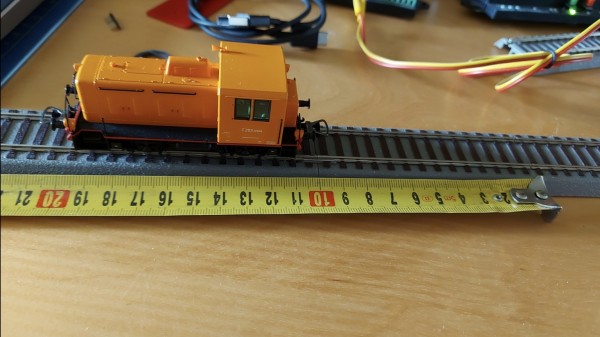

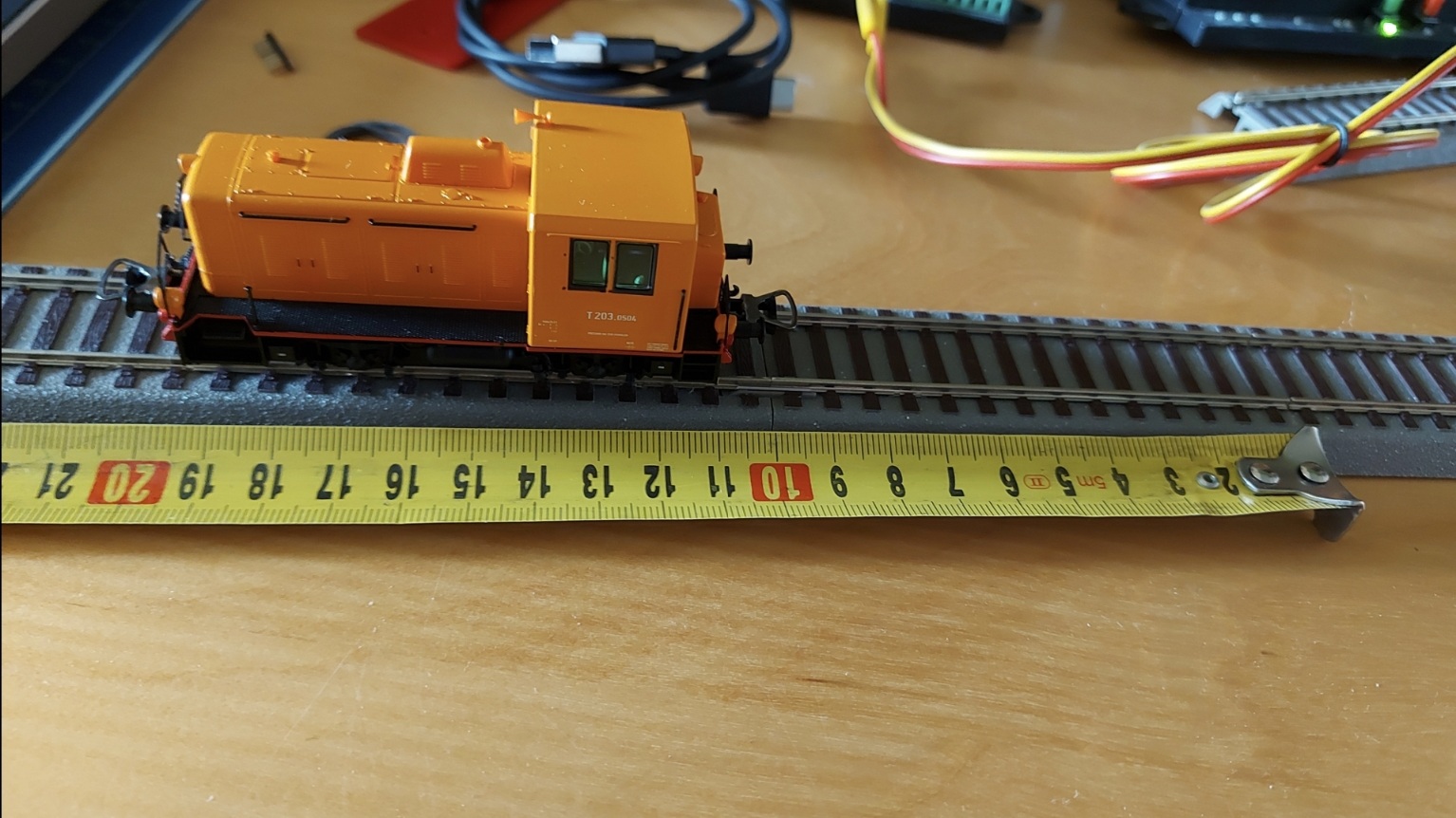

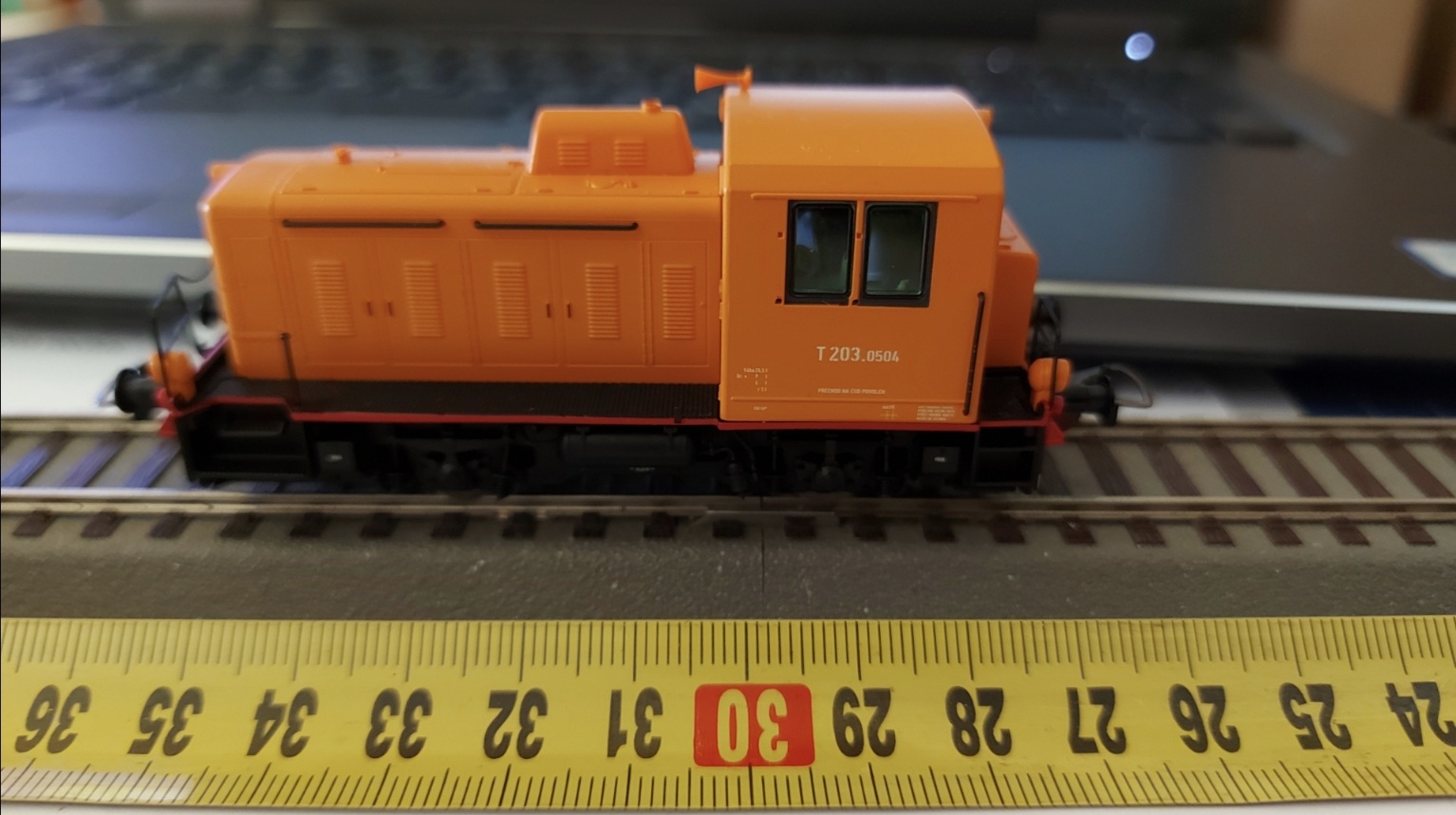

Cca 13 cm jazdy po odizolovanom úseku na 1F kondenzátor so zapnutými zvukmi a svetlami.

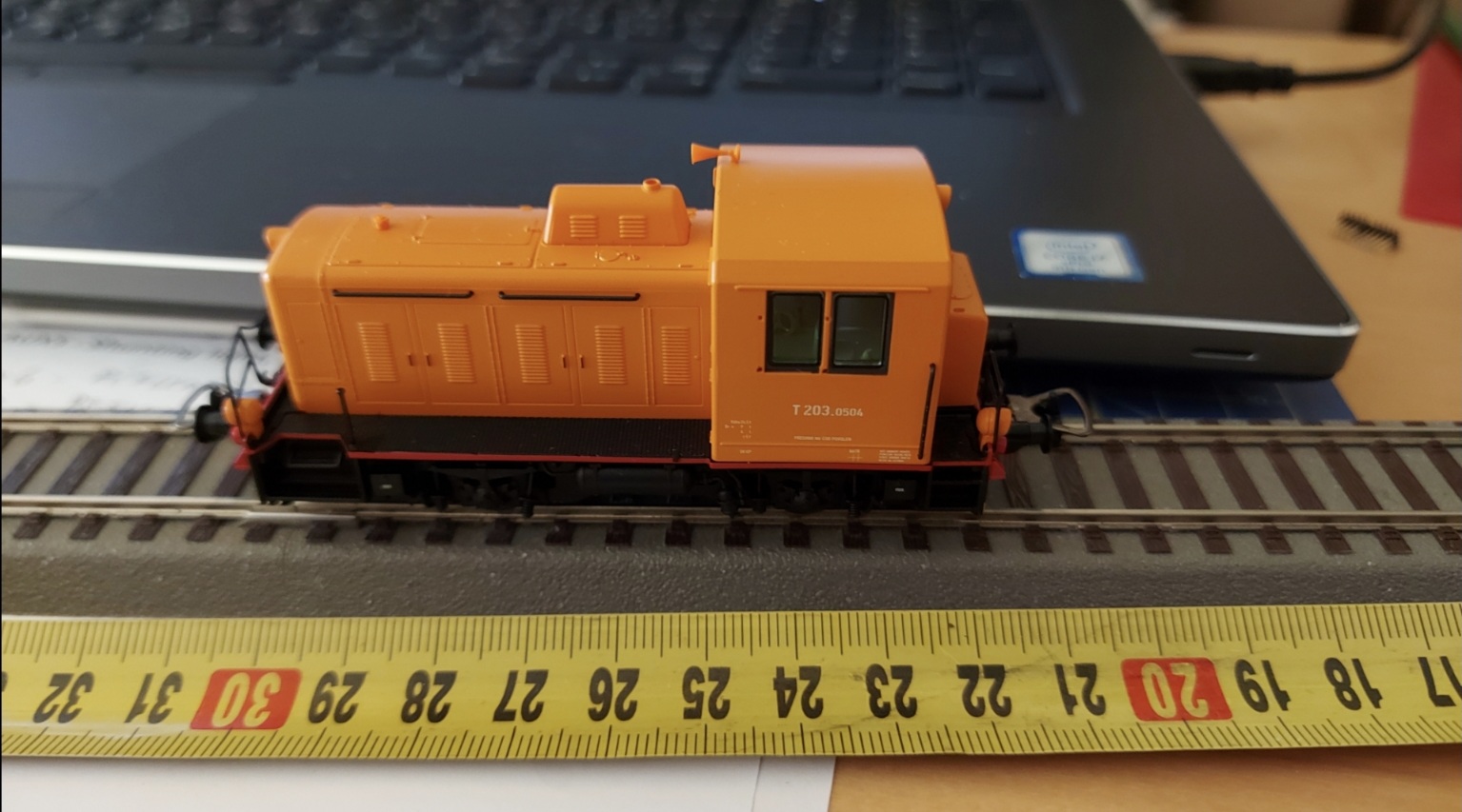

Cca 24 cm jazdy bez zvuku, iba zapnuté svetlá.

Cca 29 cm jazdy bez zvuku a bez svetiel.

Predtým než som osadil zvukový dekodér MX645P22, tak som mal dočasne použitý nezvukový MX630P16 a vtedy prešla na kondenzátorovom napájaní neuveriteľných 43 cm so zapnutými svetlami

[HO Dušan]

Lokomotiva BARDOTKA ROCO ČSD T478 /HO/72942A
Projekt CV světel HORÁK+zvukový projekt Jacek nahraný na MX645 s vodiči.

OMLOUVÁM SE ZA ČASTÉ EDITOVÁNÍ OBRÁZKŮ.


Martin, světla fungují opět jako v reále. Děkuji za CVčka a odborné konzultace v jejich nastavování.
Petře, zde nahraný chrochtavý dunivý zvuk mašiny je opravdu jako v reále. Je takový, jako když jsem stál na peróně a loučil se při odjezdu Bardotky s bráchou a ten to na rozloučenou vždy pro mne oroštoval. Je to asi opravdu nejlepší zvuk z nahraných zvukových projektů!!!


Opět jsem se již nemohl dívat na brutální světla lokomotivy výrobce a tak přišel den na jejich předělání do reality skutečného provedení osvětlení velké lokomotivy.

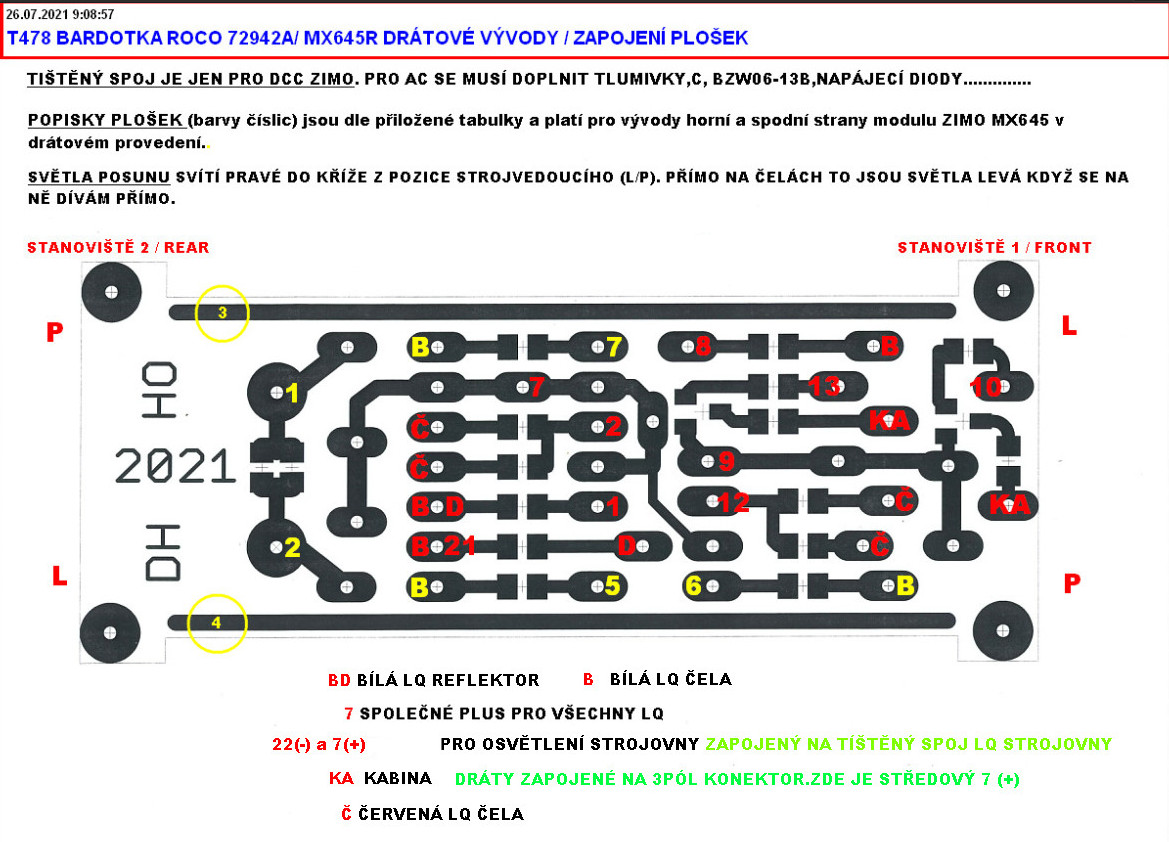

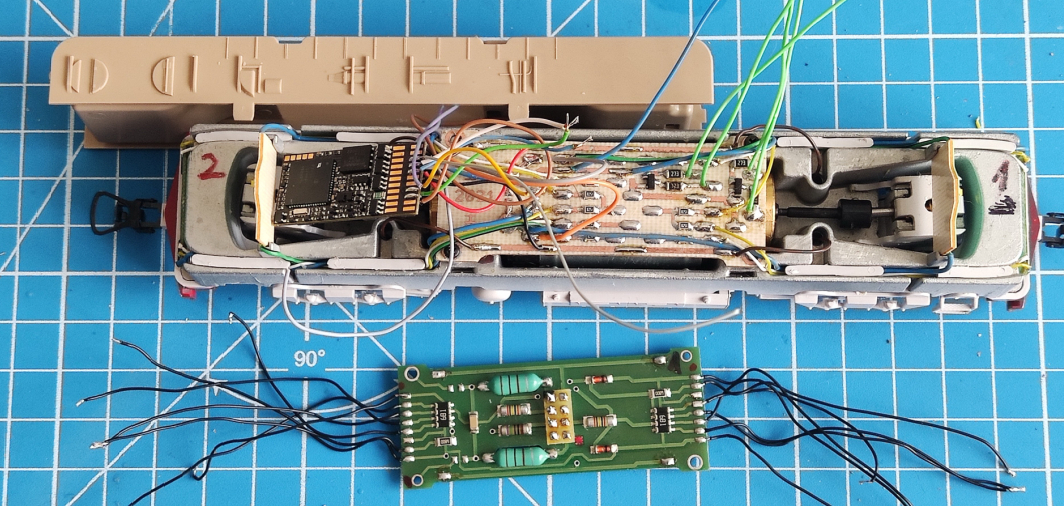

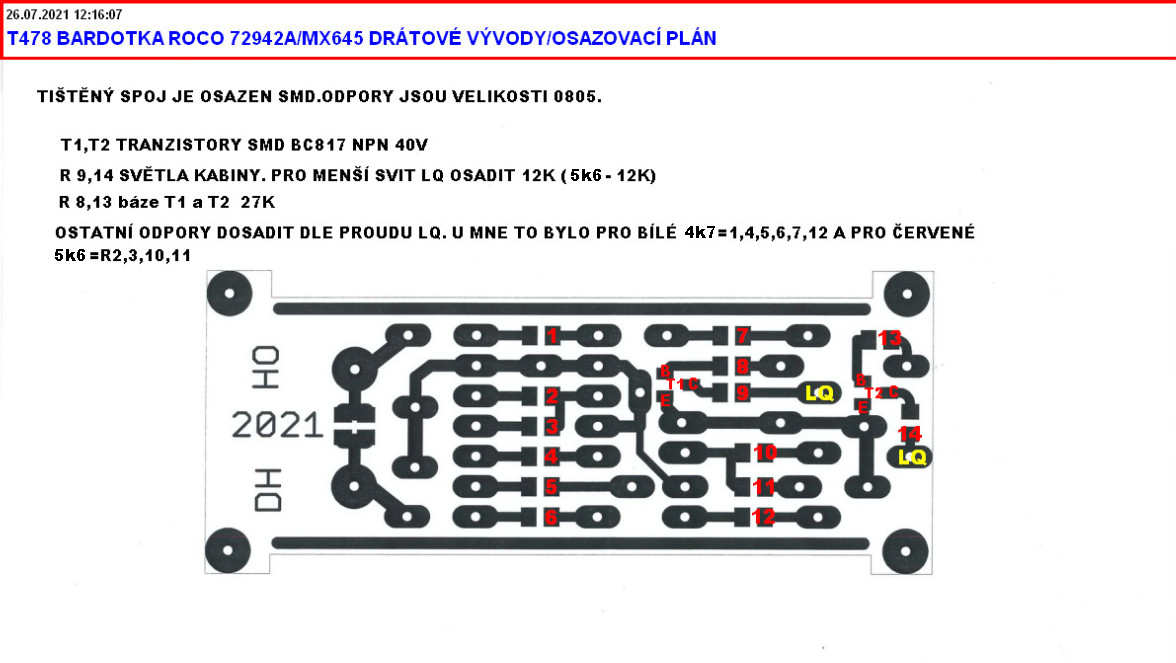

Předem upozorňuji, že původní tištěný spoj lokomotivy výrobce s paticí NEM652/8PIN jsem po smeknutí klobouku velkým obloukem hodil do šuplíku a udělal jsem nový jednostranný s rozměrem původního. Pro funkci silového spínání obou výstupů SUSI je tištěný spoj doplněn o spínací tranzistory, jak to používá i Martin. V případě použití magnetických spřáhel se SUSI výstup neosazuje součástkami a naprogramuje se a použije na tuto funkci. Pro lepší nastavení jasu/proudu LQ jsem osadil tištěný spoj odpory pro každou LQ zvlášť.

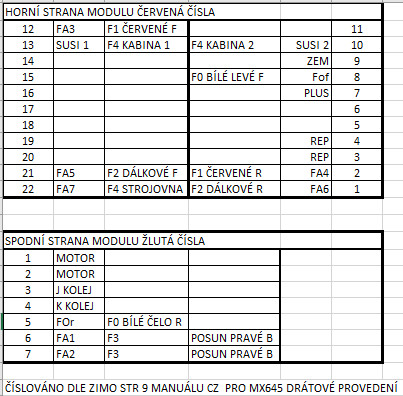

Původní konektor NEM652/8PIN pro ZIMO dekodér MX645 je ustřižen a dekodér je kompletně dodrátovaný podle doporučeného zapojení katalogu ZIMO, takže se využívají již všechny výstupy FA+SUSI. Pro vlastní připojení dekodéru již jen s drátovými vývody jsou zde tedy jen pájecí plošky. O tištěných spojích pro instalaci ZIMO zvukových dekodérů s paticí MTC21 aj. v tomto zapojení zatím neuvažuji.

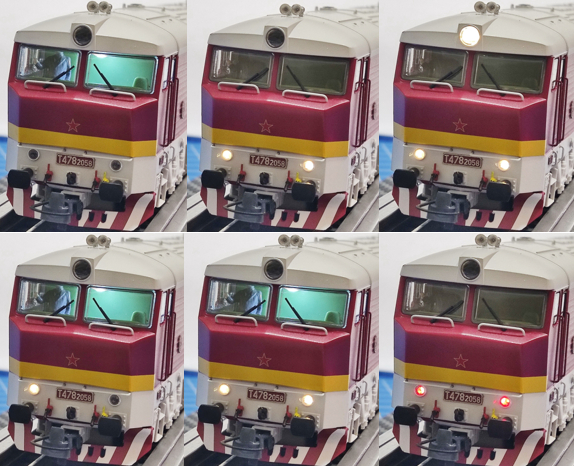

Ovládání světel tlačítky "F" MM:
FO svítí bílá čela - při vypnutí zhasnou i reflektory
F1 svítí červená čela – ovládané nezávisle-samostatně, vypínané také F3 posunem
F2 reflektor- vypínaný i FO a F3
F3 posun – světla se zapnou i bez zaplého FO - ovládané nezávisle-samostatně- svítí jen levá světla na čelách (pravá z pozice strojvedoucího)
F4 svítí strojovna – ovládané nezávisle-samostatně
F5 svítí stanoviště strojvedoucího - ovládané nezávisle-samostatně
F6 až Fxx dle zvukového projektu Petra

[HO Dušan]

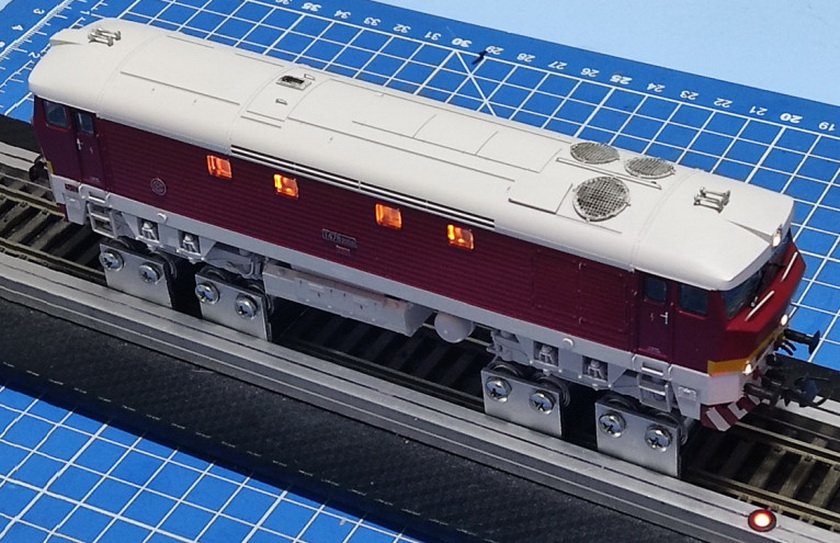

STARONOVÝ

[HO Dušan]

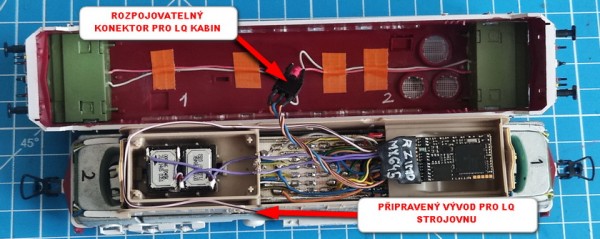

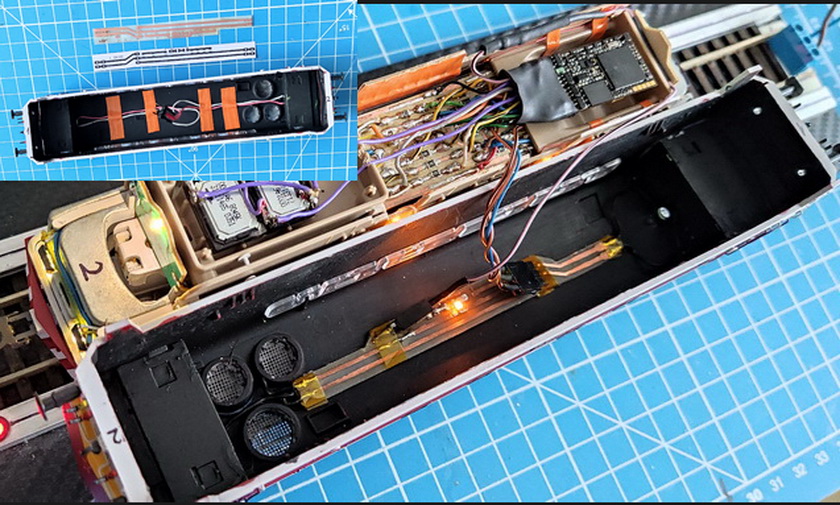

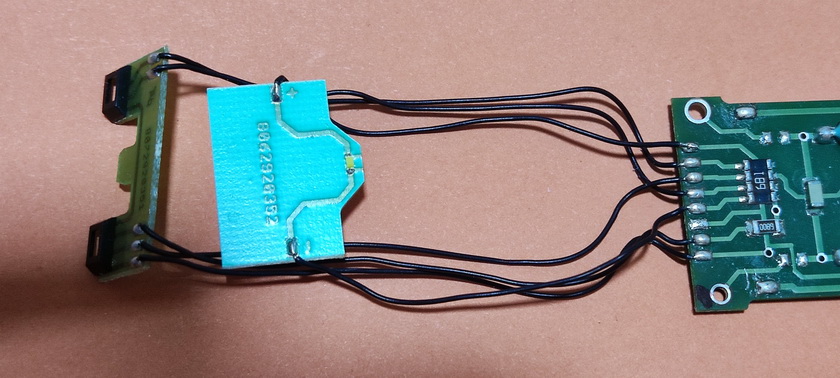

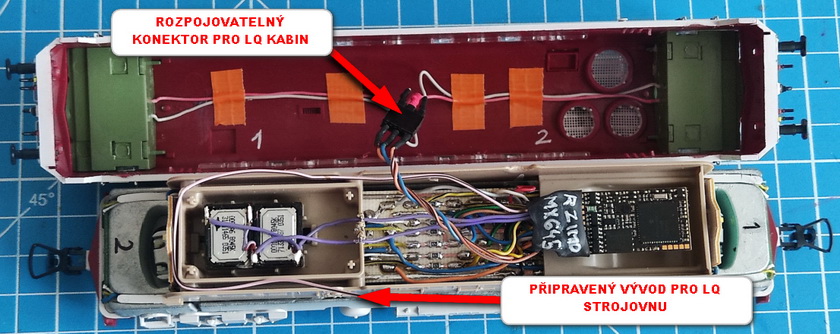

LQ světla strojovny jsou ovládané F4/MM a kabiny F5/MM. Světla jsou nezávislá na dalších F/MM. Pro ještě lepší osvětlení strojovny je přidána LQ na tištěný spoj na stropě strojovny. Připojení napájení je řešeno konektory. Kladné napětí pro LQ kabin a stropu strojovny je společné a je přivedeno jedním vodičem na tištěný spoj.
Jako u všech výrobců se musí i tato kastle začernit proti prosvítání LQ při noční jízdě. Hlavně na čelách.
Pro zlepšení chlazení zvukového modulu je sundaná izolace. Smršťovací bužírka je jen na ploškách výstupu zvukového modulu a nezakrývá silové výstupy IO.

[HO Dušan]

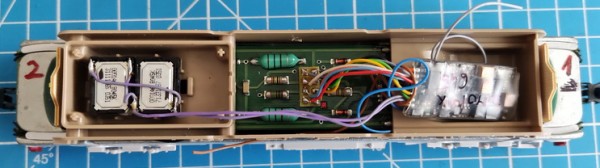

Pro nové vydrátování jsem již použil pro lepší orientaci dle NEM barevné drátky.

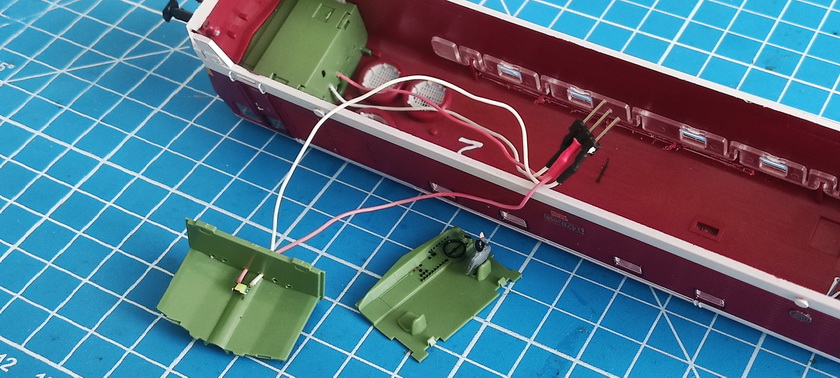

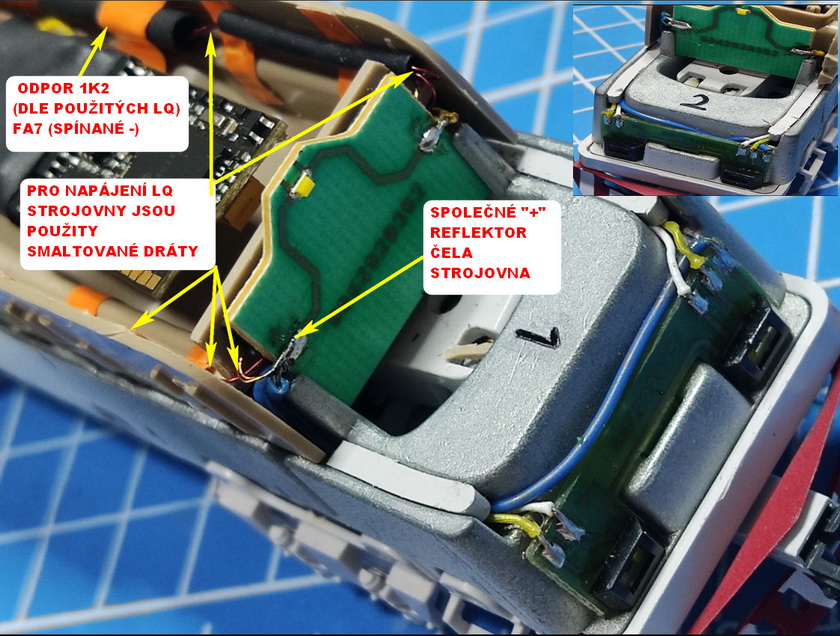

LQ strojovny jsou připojeny pomocí smaltovaných drátků a jsou naletované na jednoduchý malý tištěný spoj. LQ jdou i nalepit do menších předvrtaných otvorů třeba vteřiňákem a připojit drátky.

TYP.Kdo nemá tenké barevné drátky, tak může rozkuchat:Starou propojovací šňůru LPT k tiskárně,USB,telefonu....atd.

LQ umístěné mezi okny nejdou fyzicky vidět.

[HO Dušan]

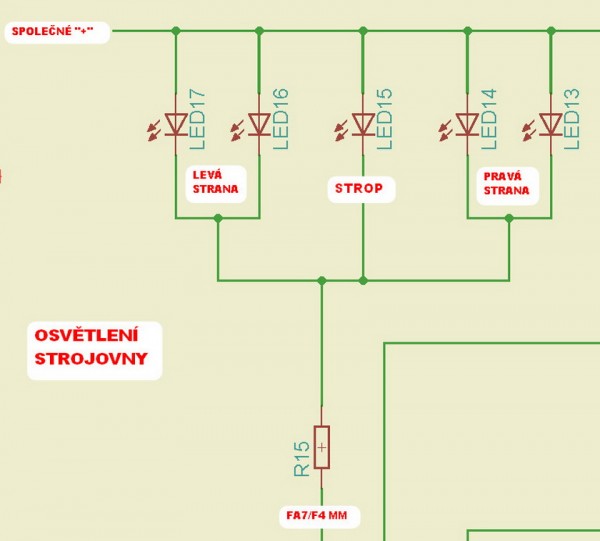

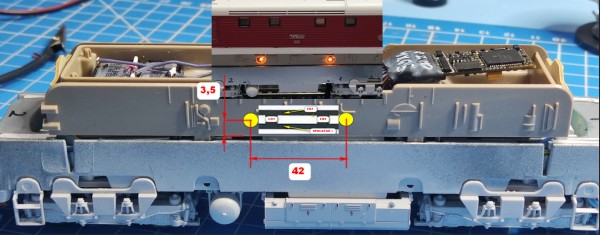

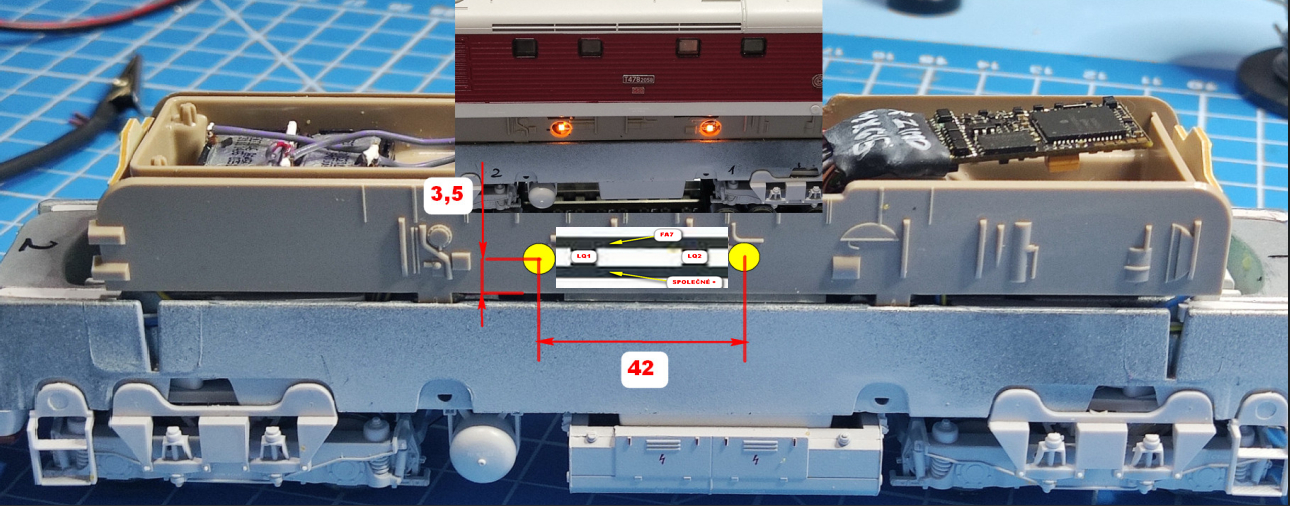

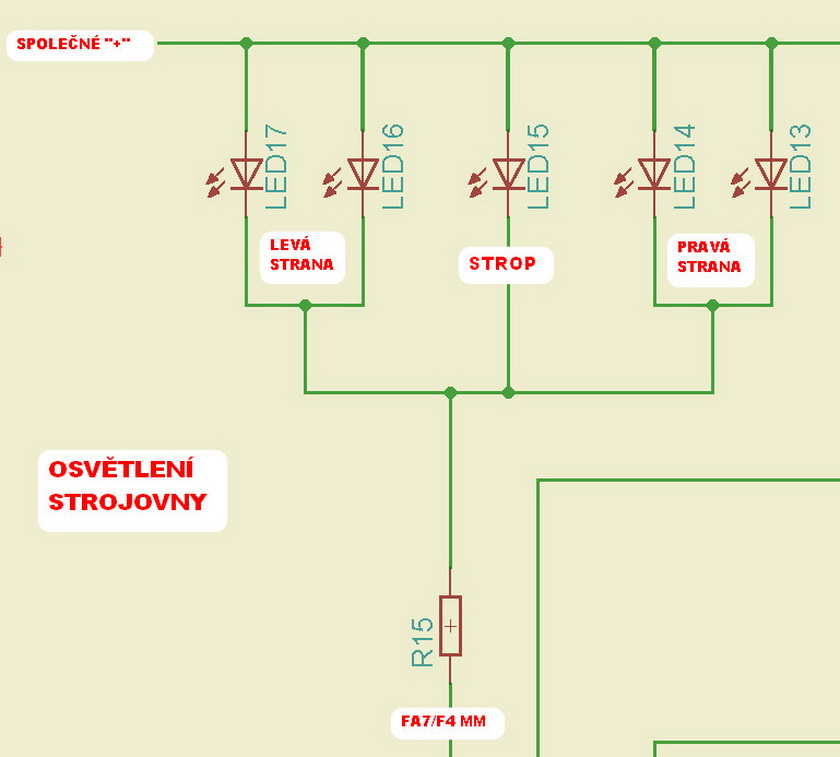

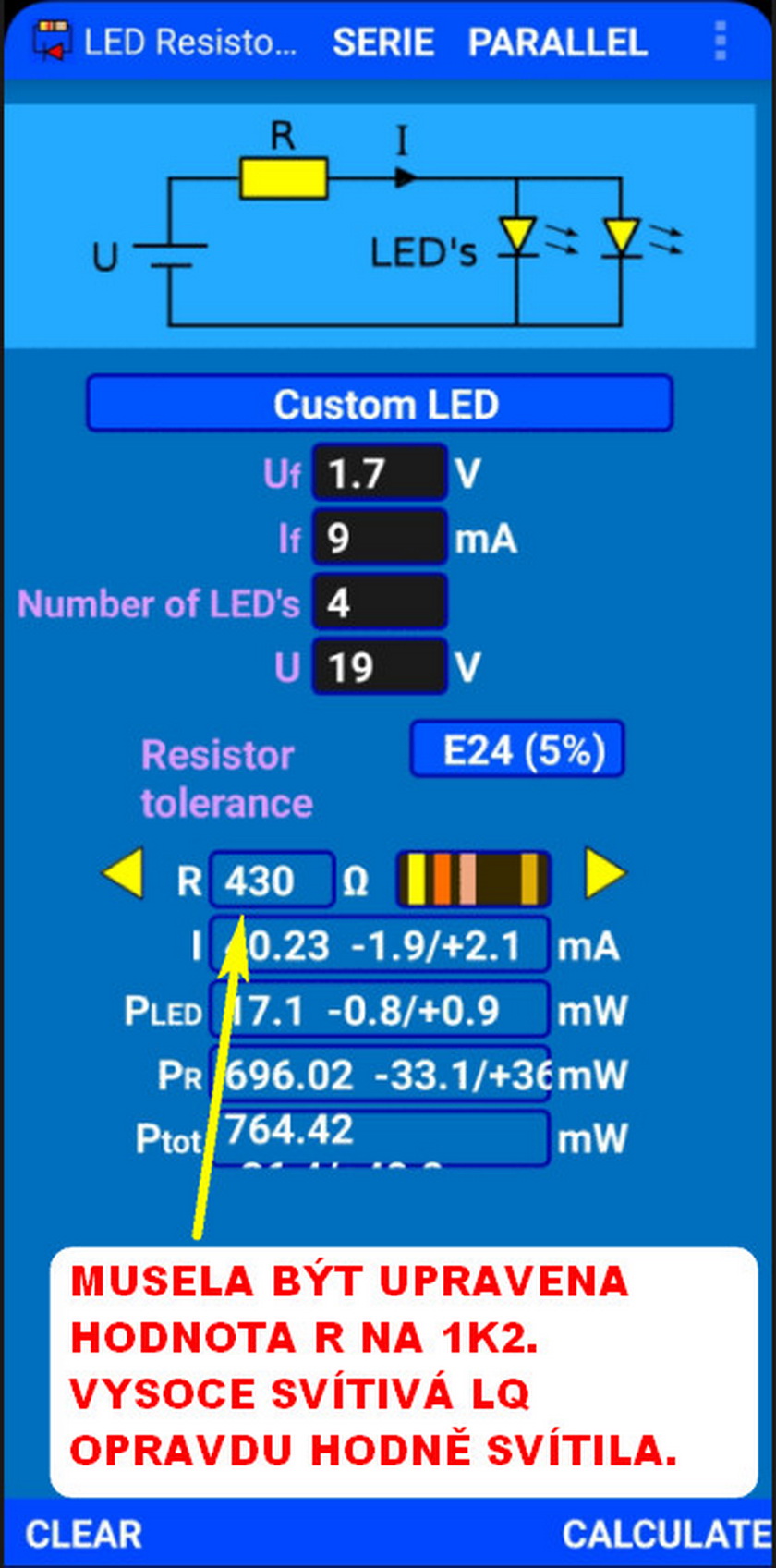

Rozměrové umístění LQ pro strojovnu a schéma zapojení. Srážecí odpor pro LQ je společný. Jeho hodnota byla zvýšená na 1K2, protože vysoce svítivé LQ opravdu brutálně svítily.

Co si matně pamatuji, tak světla=skleněné drátové bludičky byly umístěny ve strojovně na kastli mašiny. Nepamatuji se ale na to, jestli prosvítala vrchním odvětráváním. Budu muset juknout na nádraží, ať mi to kluci ukážou.

Nemohu se dívat na vydrátované osvětlení kabiny strojvedoucího. Bude předěláno na tištěný spoj s konektorem.

Blížíme se ke konci.Nestíhačka. Martin také nestíhá. CVčka, až najde čas, tak je dodá.

[horak]

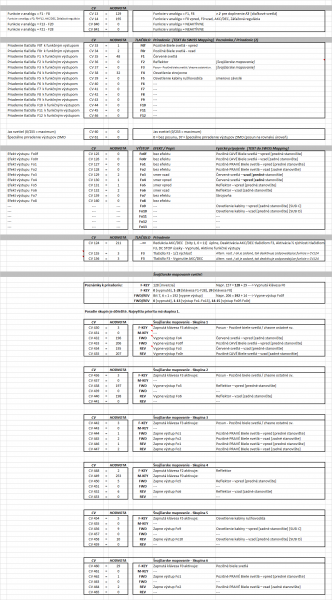

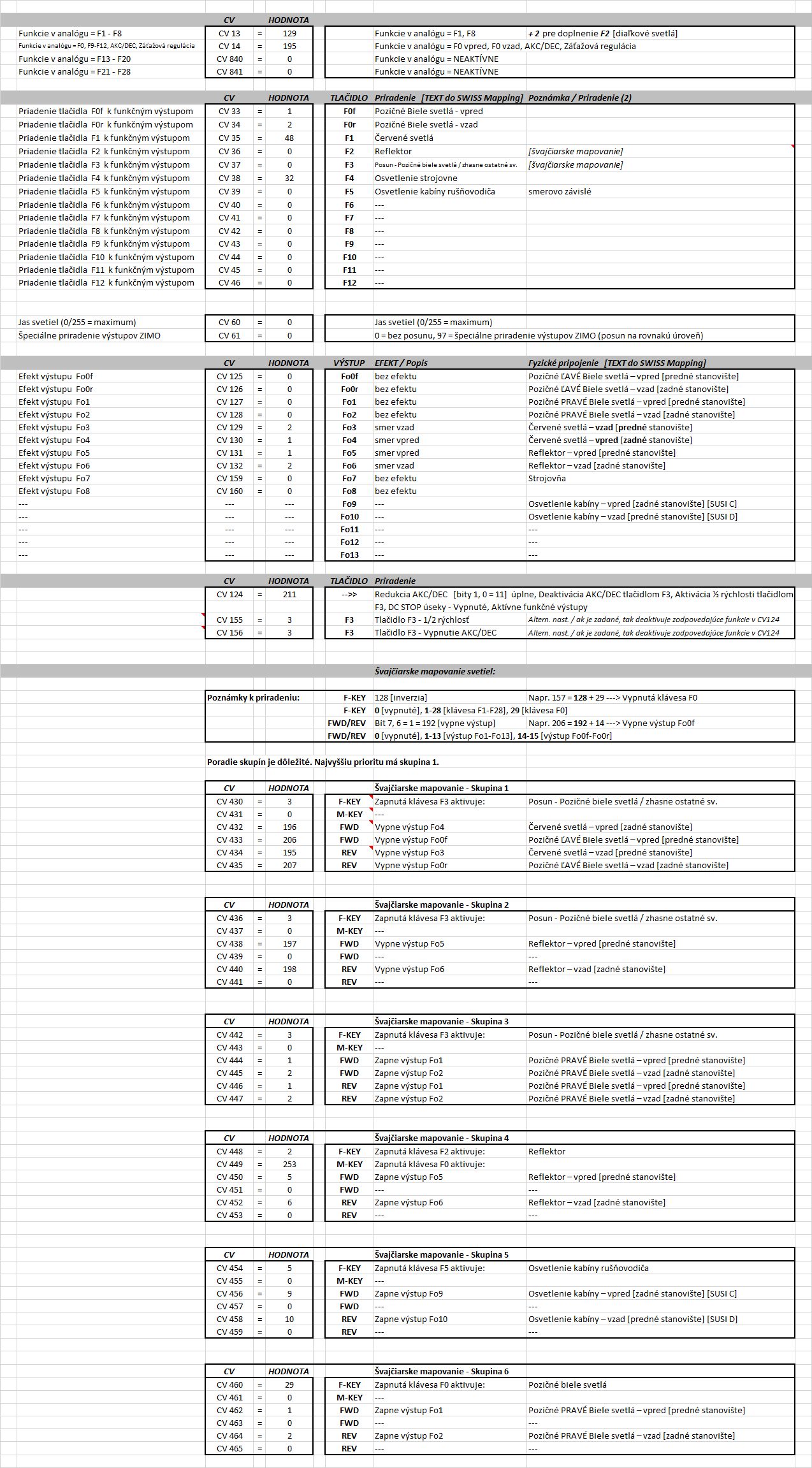

Pre poriadok prikladám nastavenie CV k Dušanovmu príspevku vyššie...

[HO Dušan]

Martin opět Ti děkuji za LQ projekt CVček.

[horak]

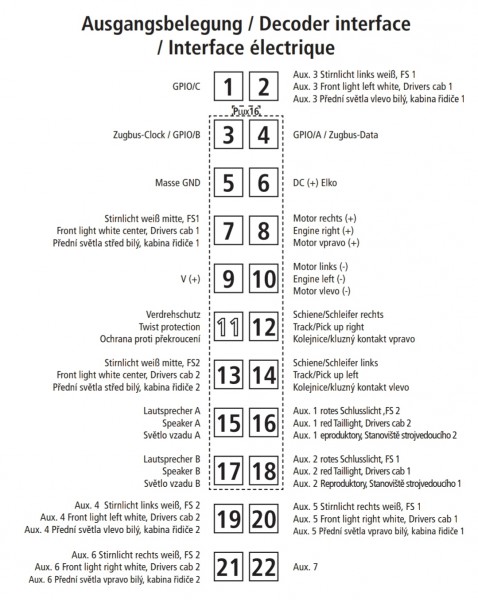

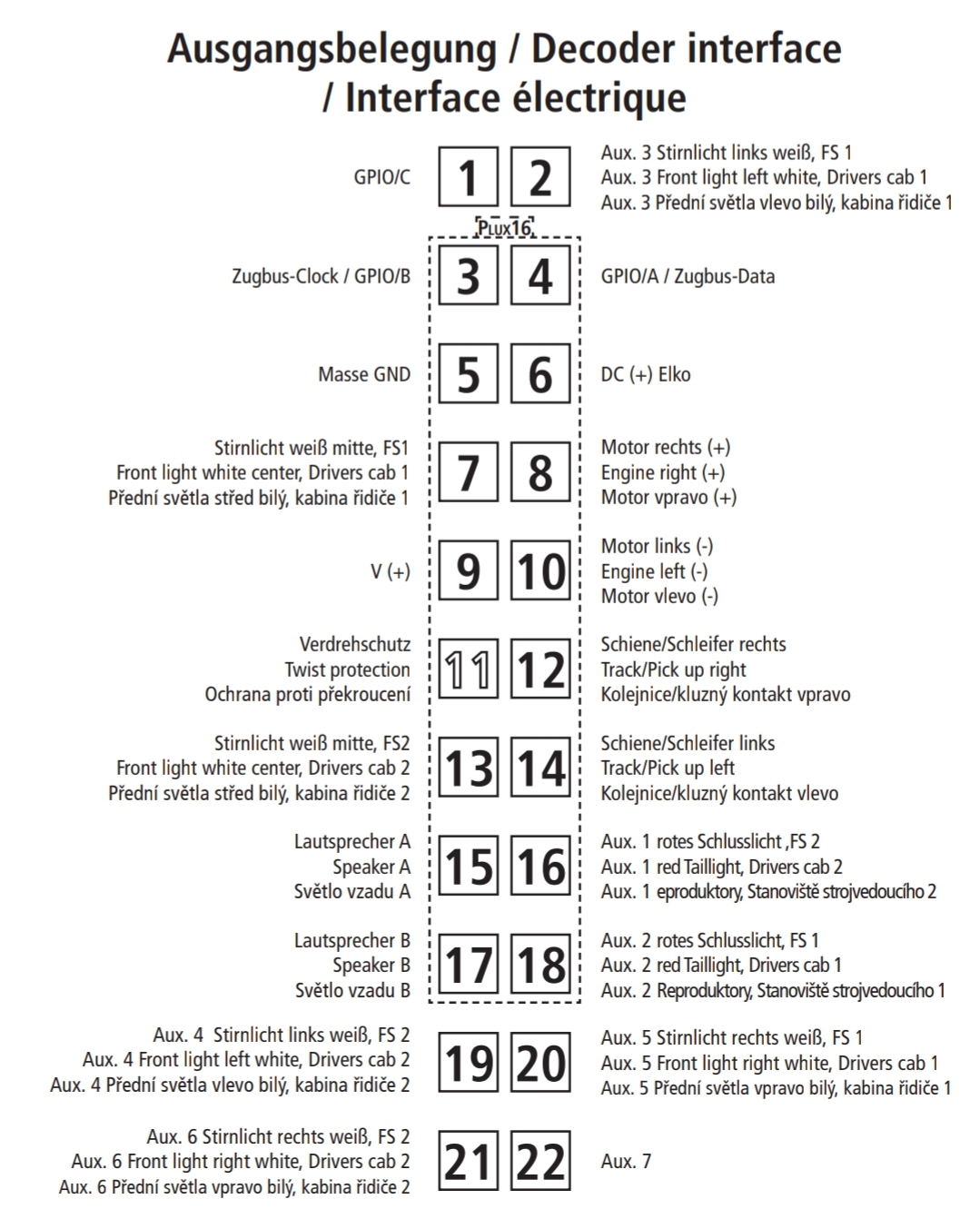

Tak a mame tu "navod" od ROCO na "novu" Bardotku aj s osadenim PluX22 konektora.
Vsetky biele svetla (lave/prave/refleltor) maju vlastny vystup, taktiez cervene.
Rezervny je vystup 7 (Fo7/AUX7) a nepouzite su aj SUSI Clock / Data. Takze kto bude chciet, tak si dorobi osvetlenie strojovne aj osvetlenie kabin rusnovodica. Na SUSI treba samozrejme osadit tranzistory.

Cena dosky plosnych spojov (zvukovej verzie) je stanovena na 26.30€. Analogova bude v niecom osekana - nebude na kompletku osadena. Jej cena je stanovena taktiez na 26.30€
Ja im fakt nerozumiem...
