LocoNet tester

[fulda]

Při provozu kolejiště se občas vyskytne situace, kdy je nutné zkontrolovat kvalitu LocoNet rozvodů. Zejména v případě, kdy provozujeme větší kolejiště, nebo snad modulové setkání a kvalita použitého vedení je různorodá. Moudří lidé z Modelářské besedy Nagáno dali hlavy dohromady a vymysleli jednoduchý a uživatelsky příjemný tester.

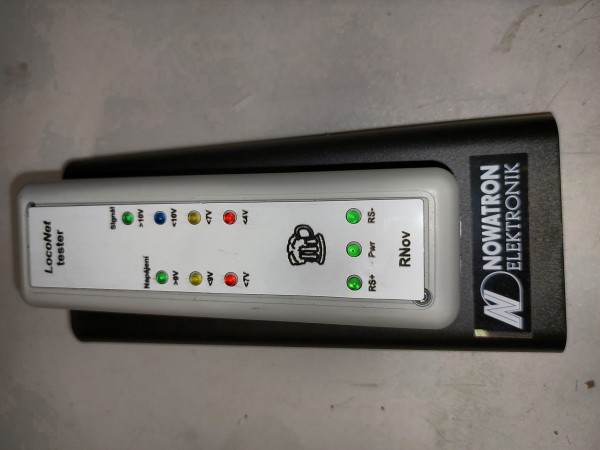

Tester má tvar ovladače a obsahuje 3 skupiny kontrolek.
Ve spodní části jsou 3 zelené, ty indikují, jestli je napájení přítomno v obou k tomu určených vodičích a jestli je sdružené napájení odpovídající.
V levé části je pak indikace úrovně napájení, značená barevně zelená = perfektní, žlutá = v nouzi použitelné a červená = nepoužitelné.
A v pravé části najdeme indikaci kvality vlastního signálu. Zase barevně značenou, tentokrát do čtyř kroků -> perfektní, dobrá, v nouzi použitelná a nevyhovující.
Ukázkové video za simulace různých stavů naleznete zde: https://youtu.be/U8YMjIOVZUw


Všimněte si smyslu pro detail, včetně dokonale graficky zpracovaného loga odborné skupiny.
A to zde máme teprve obrázky z testování, před finální úpravou a personifikací.

[fulda]

Ještě schéma.

[fulda]

Včera proběhla v rámci zasedání modelářské besedy manufakturní finalizace posledních kousků těchto úžasných zařízení. Jak se ze slova "posledních" dá odhadnout, edice je přísné limitovaná. Proto neváhejte a kupujte, dokud jsou.

[Jirkátor]

Krabička je to bezpochyby zajímavá, lež my méně znalí modelářské komunity nemáme tušení, kde lze podobné zařízení koupit. Z doprovodného textu to, ani po opakovaném přečtení, nevyplývá.

[Pavel-HP]

A u Fuldy jsi se ptal?
Nebo přímo MBN.

[zdeno]

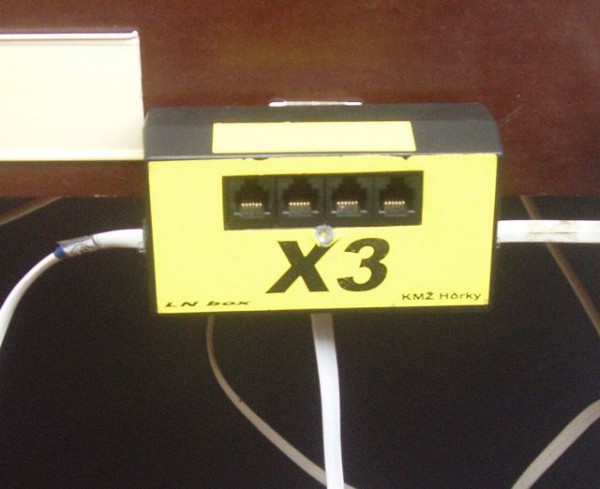

Nejvetsi problem X3 je signal DCC na pinech 1 a 6 RJ12 6/6.
Pokud bych dnes vyrabel tester, tak dam bargraph na piny 1, 6 a ukazujem kolisani na nich.
Uz jen priblizeni pod 7V je kriticke. Bargraph preto, ze dokaze zobrazit i kratke kolisani, co rucicky meraku nedokazi.
---
Nejlepsi tester X3 je booster Vedzes, ktery indikuje nepritomnost DCC signalu na kazdem pinu 1 a 6..
Pokud Vedzes nepiska, je pravidlem, ze ovladace adresy neztraceji.

[fulda]

Krabička je to bezpochyby zajímavá, lež my méně znalí modelářské komunity nemáme tušení, kde lze podobné zařízení koupit. Z doprovodného textu to, ani po opakovaném přečtení, nevyplývá.

To už je teď asi stejně jedno. Bylo jich tak málo a zájem tak velkej ... To víš, v hospodě není čas na nějako velkou manufakturní činnost, pivo nečeká.
Jo a kdo mi psal a má zakázáno přijímat SZ, tak tomu jsem jaksi nedokázal odpovědět.

Nejvetsi problem X3 je signal DCC na pinech 1 a 6 RJ12 6/6.
Pokud bych dnes vyrabel tester, tak dam bargraph na piny 1, 6 a ukazujem kolisani na nich.
Uz jen priblizeni pod 7V je kriticke. Bargraph preto, ze dokaze zobrazit i kratke kolisani, co rucicky meraku nedokazi.

Tak nevím jak X3, já se zabývám pouze LocoNetem, ale jinak ta věc dělá přesně to co píšeš, jen jsou na ní bargrafy dva, jeden pro pinu 1 a 6 označený jako napájení a druhý pro piny 3 a 4 označený jako signál, protože druhý nejčastější problém je nedostatečná terminace, nebo snad úplný výpadek datového signálu.

[HonzaM]

Zdeno, měl bys přestat mást modeláře a moduláře. Pro ovládání vlaků se používá LocoNetový signál produkovaný centrálou, nejčastěji Uhlenbrock. Nic jako jakési X3 žádná centrála z těch co znám neprodukuje. Všechny ovladače které znám nic jiného než LocoNet nepotřebují ani nevyžadují.

[zdeno]

Zdeno, měl bys přestat mást modeláře a moduláře. Pro ovládání vlaků se používá LocoNetový signál produkovaný centrálou, nejčastěji Uhlenbrock. Nic jako jakési X3 žádná centrála z těch co znám neprodukuje. Všechny ovladače které znám nic jiného než LocoNet nepotřebují ani nevyžadují.

Loconet je na pinech 3 a 4 rozvodu X3 !!
Dratove ovladace vyzaduji napajeni a to na pinech 1 a 6 rozvodu X3.

[prcek]

Děkujeme za názor a posíláme klíčenku.

[Pavel-HP]

Vtipný, ale máálo.

[zdeno]

Děkujeme za názor a posíláme klíčenku.

argumenty mate nejake, nebo jen presne vystihujete sami seba ??

[HonzaM]

Zdeno, měl bys přestat mást modeláře a moduláře. Pro ovládání vlaků se používá LocoNetový signál produkovaný centrálou, nejčastěji Uhlenbrock. Nic jako jakési X3 žádná centrála z těch co znám neprodukuje. Všechny ovladače které znám nic jiného než LocoNet nepotřebují ani nevyžadují.

Loconet je na pinech 3 a 4 rozvodu X3 !!
Dratove ovladace vyzaduji napajeni a to na pinech 1 a 6 rozvodu X3.


Byl jsem na řadě mezinárodních setkáních FREMO kde se jezdí téměř výhradně s FREDy a nikde jsem se nesetkal s rozvodem kterému by někdo říkal X3. Samozřejmě vím, že vlastní LocoNet signál je na pinech 3 a 4, ale rozvodu pro ovladače se jednoduše říká “LocoNet”. Rozvod je od řídící centrály do rozvodu pro ovladače veden prostřednictvím modulu RSCLD kde je na vodiče 1 a 6 přiveden DCC “kolejový” signál, ale rozvodu pro FREDy nikdo neříká X3.ale jen prostě LocoNet. Chceš-li pŕipojit jen jeden nebo pár FREDů, připojíš je jednoduše do zásuvky na všech centrálách označené prostě LocoNet. Žádné X3 nemusí shánět nepotřebuje.

[Pavel-HP]

Honzo, jako obvykle zase kecáššš!
X3 i X1 stále žije. Stejně jako IT mimozemšťan.

[zdeno]

Byl jsem na řadě mezinárodních setkáních FREMO kde se jezdí téměř výhradně s FREDy a nikde jsem se nesetkal s rozvodem kterému by někdo říkal X3. Samozřejmě vím, že vlastní LocoNet signál je na pinech 3 a 4, ale rozvodu pro ovladače se jednoduše říká “LocoNet”. Rozvod je od řídící centrály do rozvodu pro ovladače veden prostřednictvím modulu RSCLD kde je na vodiče 1 a 6 přiveden DCC “kolejový” signál, ale rozvodu pro FREDy nikdo neříká X3.ale jen prostě LocoNet. Chceš-li pŕipojit jen jeden nebo pár FREDů, připojíš je jednoduše do zásuvky na všech centrálách označené prostě LocoNet. Žádné X3 nemusí shánět nepotřebuje.

Nikdy jsem nemel zajem prorazit na cizi trhy, teda mne jine trhy, ako Cesko nebo Slovensko nezajimaji.
Aj clanky pisem v cestine a proto su pro cizi kraje nezrozumitelne.
Kedy to uz konecne pochopis a prestanes zbytecne vyryvat a argumentovat IT mimozemstany !!
