Prasátko 1:160

[Jirkátor]

Tak se mi podařilo sehnat vše potřebné pro stavbu Prasátka.
Karoserie je z 3D tisku, pojezd je malosériová výroba. Dekodér jsem koupil ZIMO MN250, jelikož motorek je použitelný na maximálně 8V. Od výrobce je to ošetřeno zapojením zenerových diod, které by to měli srážet o 5V, tedy na nějakých 9V, což už se mi zdálo celkem moc a tak jsem radši sehnal dekodér s výstupem 6V. Balení obsahuje i dva kondenzátory o kapacitě 0,3F u každého, které lze připojit na drátky vyvedené z dekodéru. Sice to není nic moc, ale u takového prcka to bude lepší, než vůbec nic a když se do kastle vejdou, tak proč je tam nedat? Každý je pro 2,7V, takže v sérii by měli zvládnout 5,4V, ale tady si nejsem úplně jistý. Má někdo zkušenost?

Zatím nad tím sedím a vymýšlím postup prací.
Ještě musím koupit SMD rezistory k LEDkám pro světla. Pokud počítám dobře, tak mi vychází hodnota 1kΩ (opraveno z hodnoty 1Ω). Mám to správně?

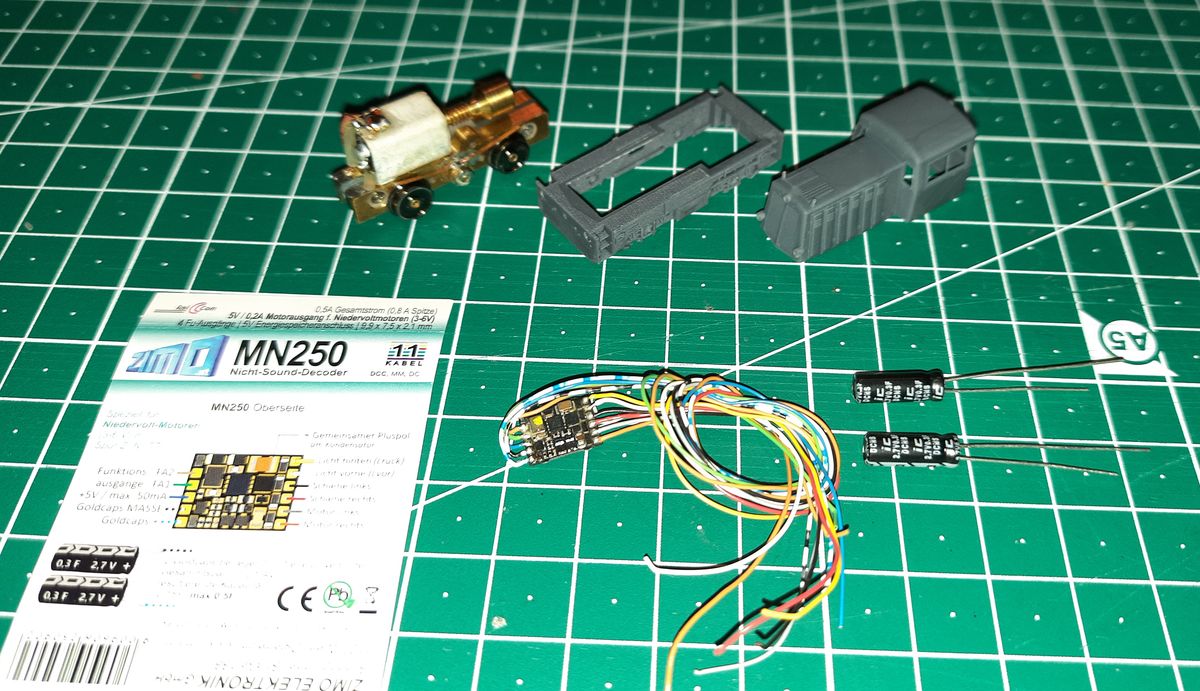

Jen pro představu, jaký to je prcek.

[fulda]

Dekodér jsem koupil ZIMO MN250, jelikož motorek je použitelný na maximálně 8V. Od výrobce je to ošetřeno zapojením zenerových diod, které by to měli srážet o 5V, tedy na nějakých 9V, což už se mi zdálo celkem moc a tak jsem radši sehnal dekodér s výstupem 6V. Balení obsahuje i dva kondenzátory o kapacitě 0,3F u každého, které lze připojit na drátky vyvedené z dekodéru. Sice to není nic moc, ale u takového prcka to bude lepší, než vůbec nic a když se do kastle vejdou, tak proč je tam nedat? Každý je pro 2,7V, takže v sérii by měli zvládnout 5,4V, ale tady si nejsem úplně jistý. Má někdo zkušenost?

Tak výrobci se dá celkem věřit...
Pokud to zapojíš podle jeho doporučení tedy.

Ještě musím koupit SMD rezistory k LEDkám pro světla. Pokud počítám dobře, tak mi vychází hodnota 1Ω. Mám to správně?

Těžko říci, jak to počítáš, ale takhle od boku to správně není. Trochu se rozepiš o tom co a jak počítáš. Spíš bych to viděl na stovky ohm než jednotky.

[Jirkátor]

... Těžko říci, jak to počítáš, ale takhle od boku to správně není. Trochu se rozepiš o tom co a jak počítáš. Spíš bych to viděl na stovky ohm než jednotky.

Omluva: hodnota má být 1kΩ. V textu to opravím.
Hodlám světla zapojit tak, aby na každé straně svítilo jen jedno bílé (žlutý a bílý drát) na FA1 a FA2 chci zapojit ta zbylá dvě bílá světla, tudíž každá LEDka bude mít svých 5V. To potřebuju srazit na nějaké 3V, jestli tedy chápu pana Ohma správně, pak R=(5-3)/0,002=1000. Nechci, aby to svítilo přehnaně moc. Je to ale jen odhad potřebných ampér pro svítivost, uvažoval jsem o hodnotách mezi 2 - 5mA. Proto se radši ptám, budu dávat SMD 0402 a nechci je utavit.











r

[Zlámalík]

Kondenzátory jsou OK, dekodér MN250 totiž obsahuje DC/DC měnič, který do kondenzátorů pustí max. těch cca 5 V a naopak si zase z 5 vyrobí 12 či kolik potřebuje.
Odpory k LED - tohle chce zkusit. Já na jednu LED dávám i 10 kOhm odpor (a stejné jsou třeba i ve Vectronu Tillig a dalších) - záleží na svítivosti LED a představě stavitele. Někdy 1 mA stačí. Kup si i klasické odpory, na drátcích, nějaký výběr - třeba 1 kilo, 2k2, 4k7, 10k a zkoušením na to přijdeš.

[Jirkátor]

Díky Zlámalíku.

[fulda]

... Těžko říci, jak to počítáš, ale takhle od boku to správně není. Trochu se rozepiš o tom co a jak počítáš. Spíš bych to viděl na stovky ohm než jednotky.

Omluva: hodnota má být 1kΩ. V textu to opravím.
Hodlám světla zapojit tak, aby na každé straně svítilo jen jedno bílé (žlutý a bílý drát) na FA1 a FA2 chci zapojit ta zbylá dvě bílá světla, tudíž každá LEDka bude mít svých 5V. To potřebuju srazit na nějaké 3V, jestli tedy chápu pana Ohma správně, pak R=(5-3)/0,002=1000. Nechci, aby to svítilo přehnaně moc. Je to ale jen odhad potřebných ampér pro svítivost, uvažoval jsem o hodnotách mezi 2 - 5mA. Proto se radši ptám, budu dávat SMD 0402 a nechci je utavit.

Jo, 1kΩ už zní normálně. Vzoreček máš dobře a to že se nemáš bát větších hodnot už jsi si také přečetl.

[Jirkátor]

Vybral jsem si i zbarvení. Vím, že jsou i atraktivnější, ale tohle je předloha provozovaná u ČD v Olomouci a mašiny s "tlustým žlutým okolo" se mi vždy líbily.

Chtěl bych se těch, kteří už mají něco postaveno, zeptat, zda by poradili jaký typ barvy použít a pokud možno i konkrétní odstíny. Jako plastikový modelář jsem nikdy nemusel řešit odolnost proti otěru barvy, prostě jsem to postavil, nastříkal a dal do vitríny, ale teď to bude jiné a nerad bych to za rok stříkal znovu. Odstíny barev si z fotografií vůbec netroufám odhadnout, jelikož na fotografiích, které jsem našel, jsou už dost vyšisované.

Předem děkuji za případné tipy.

[hank]

Podle předpisů ČSD:
- kabina a kapota - červeň višňová 8300 = cca RAL 3004
- výstražný pruh - žluť chromová střední 6200 = cca RAL 1003
- spodek - šeď střední 1100 = cca RAL 7005
(Správně měly být stejnou šedí natřené i střechy kabin a kapot kapotových lokomotiv.)
- tažné a narážecí ústrojí - čerň 1999 = cca RAL 9005
- zábradlí, madla, kliky apod. - šeď pastelová 1010 = cca RAL 7001

Staré označení odstínů je podle ČSN 67 3067.

[marian_r]

Pozri farby Model Scene Train Paints.

[Milan.D.]

Používám syntetiky Agama, v nabídce mají přímo řadu barev pro železnici. V tomto případě by se jednalo o barvy C54P červeň višňová, C51P žluť chromová, C52P šeď střední, C50P černá a C58P šeď pastelová.

[Jirkátor]

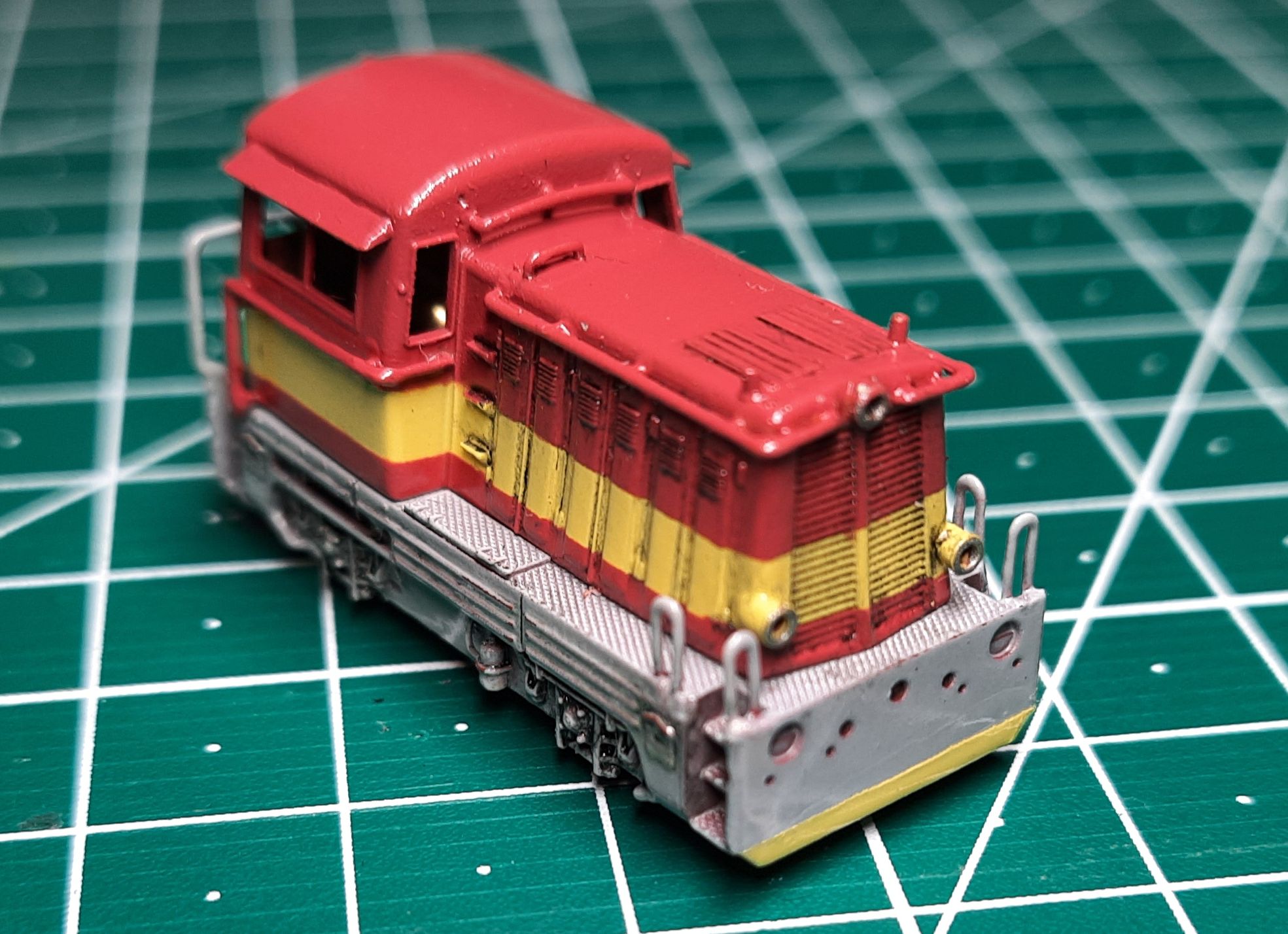

Tak Prasátko je v barvě a s troškou patiny. Nechci to zas přehánět, tak jen wash a trochu rzi na hranách. Celé je to zalakované a čeká na obtisky a slíbené tabulky s označením. Teď nad tím sedím a přemýšlím, jak to tam všechno dovnitř naskládám.

[Zlámalík]

Mno, barevně je to hezký, povedlo se ti to. Ještě trochu matu a rzi i na horní plochy. Kdo by tomu leštil střechu, když je to rezavé i dole...
Jestli můžu trochu radit, tak u těchto "špeků" všechno napřed seskládám téměř na hotovo, vyzkouším a pak to zas rozeberu, nalakuju a složím už na jisto, abych si nepoškodil povrch.

[Jirkátor]

V lesku je to jen aby mi nestříbrily obtisky. Pak na to ještě přijde matný lak.

[Zlámalík]

Jasný, už mlčím, sorry.

[Jirkátor]

Tak to zas ne. Dobře míněné rady se hodí vždycky a nečtu to (doufám) jen já.
