Nebyly by nějaké informace a obrázky k lokomotivám řady 312.9?

Takže:
Jediná lokomotiva řady 312.9 ČSD byla vyrobena v r. 1924 v lokomotivce ČKD jako tovární typ 59, Cm2t, výrobní číslo 942, výr. číslo kotle 2651, na objednávku Ministerstva národní obrany pro normálně rozchodné vojenské vlečky. Zákazníkovi byla dodána v září 1924. U železničního pluku v Pardubicích dostala číslo 312.001, změněné v dubnu 1938 na 312.901. ČSD ji odkoupily od ČSLA v listopadu 1965 pro topírenský posun v LD Nymburk. ČSD na ní provedly úpravy podle svých zvyklostí (výměna baňatého komína za hladký s jiskrojemem v dýmnici, nesací napáječe pod budkou místo sacích v budce, trubkové nárazníky, samočinná a přímočinná tlaková brzda Westinghouse s brzdičem Škoda N/O, hlavní vzduchojem pod dýmnicí, plnicí kapsa na uhlí na zadní stěně budky). Lok. byla vyřazena v listopadu 1969.

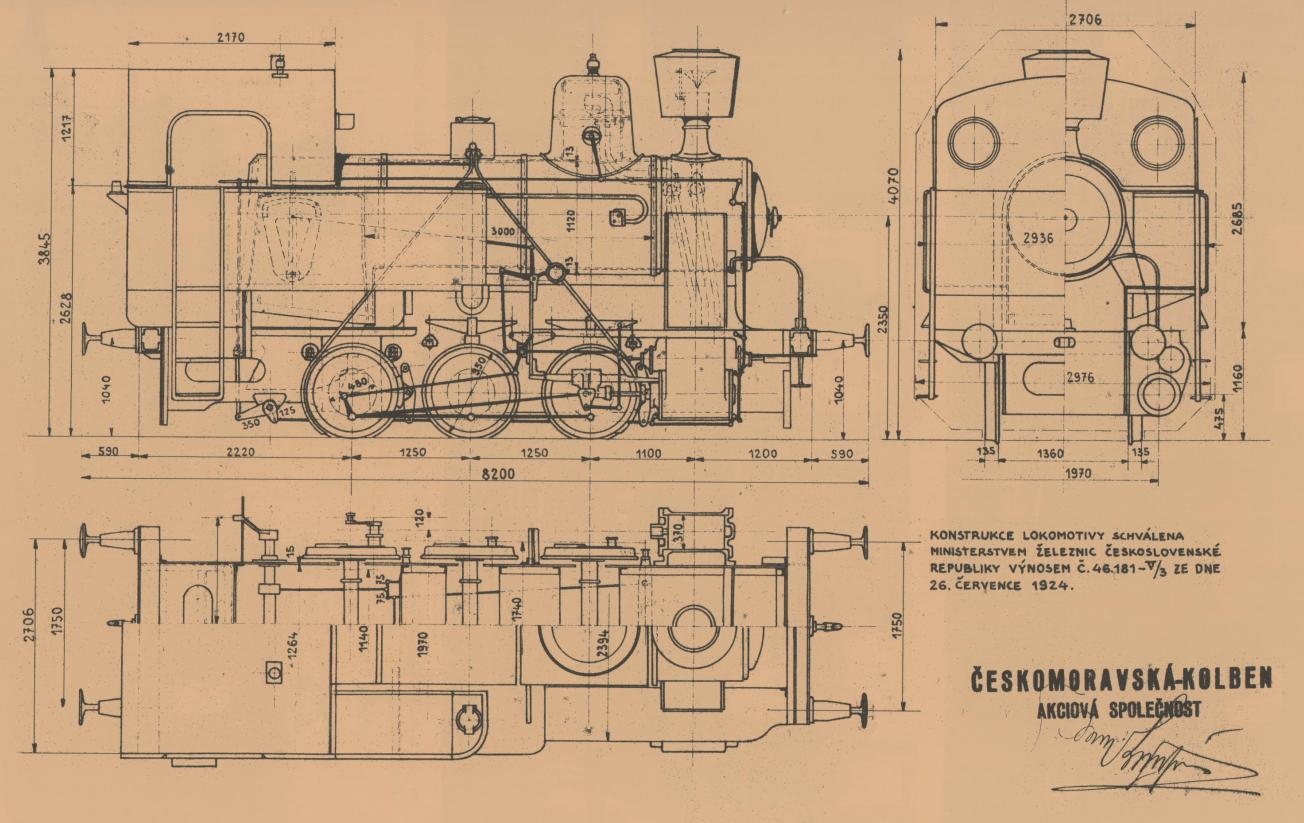

Typový výkres:

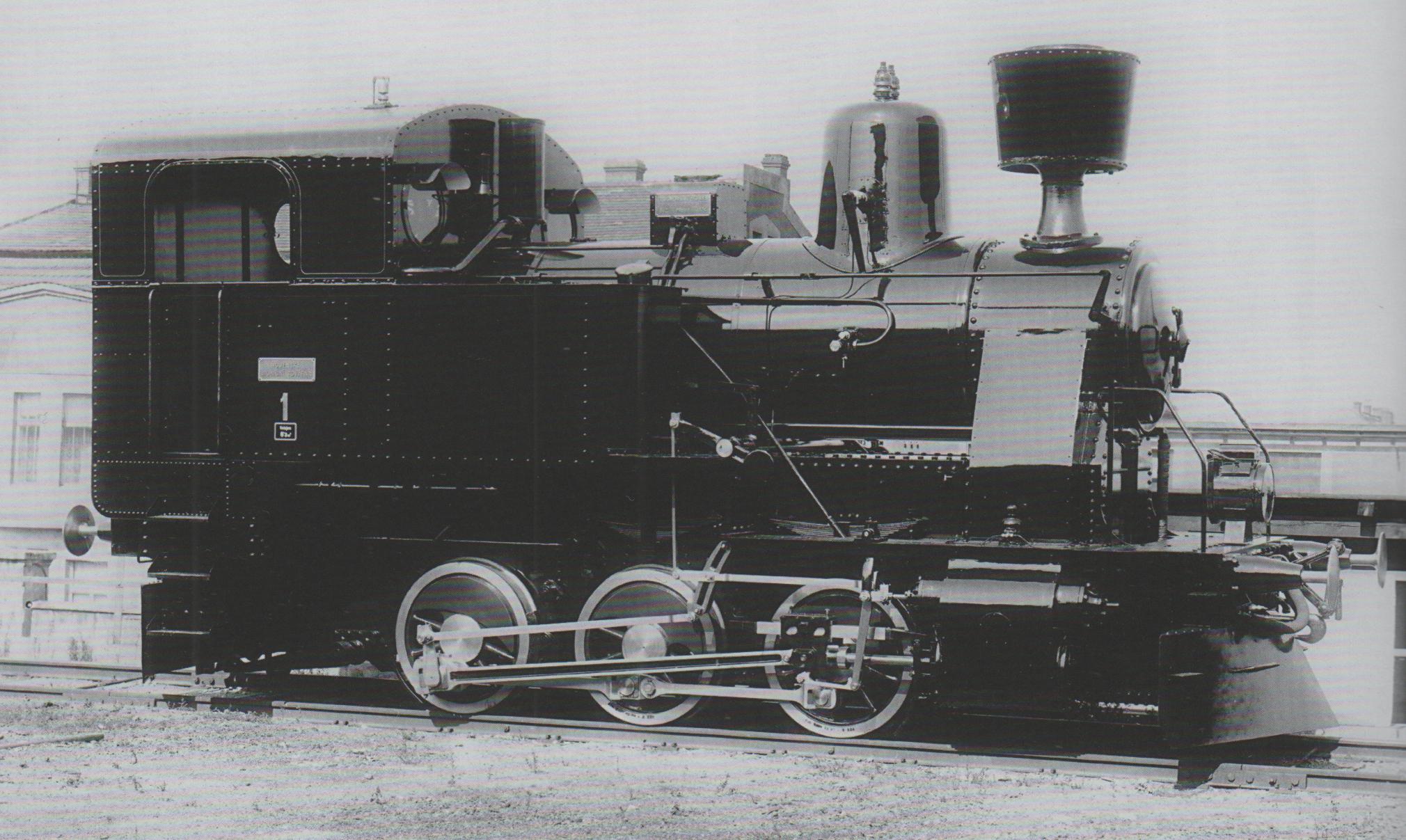

Tovární snímek ČKD:

[hank]

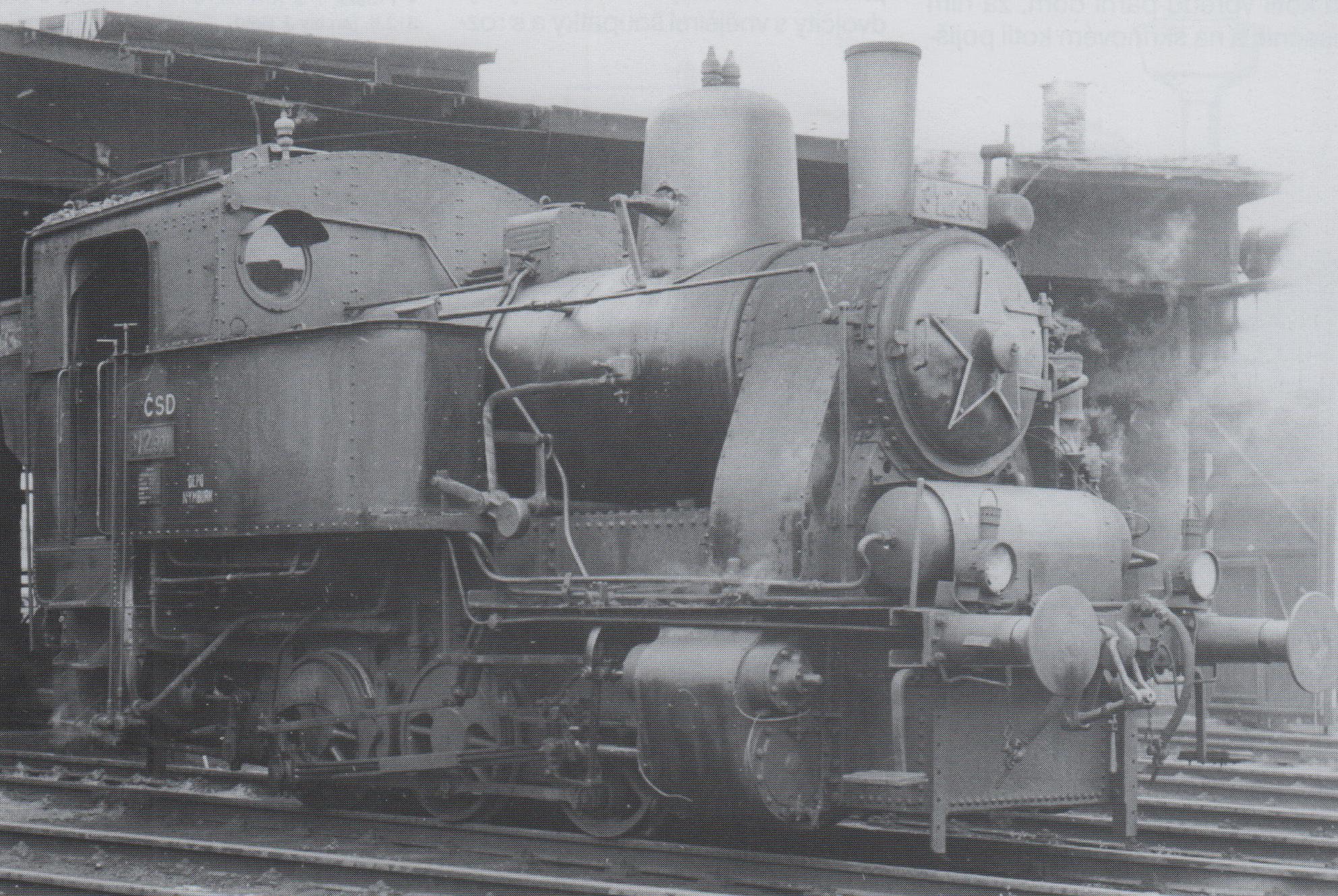

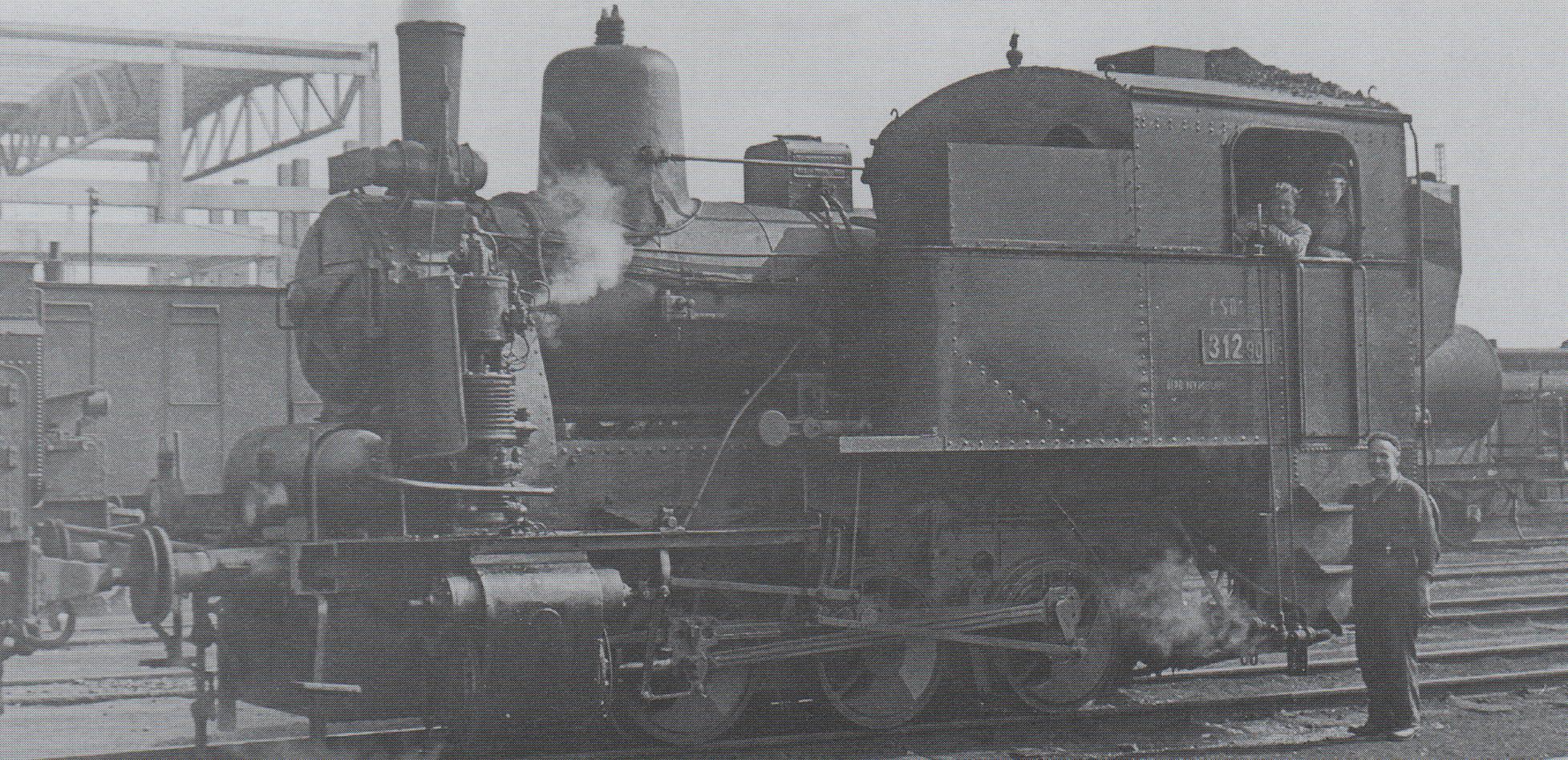

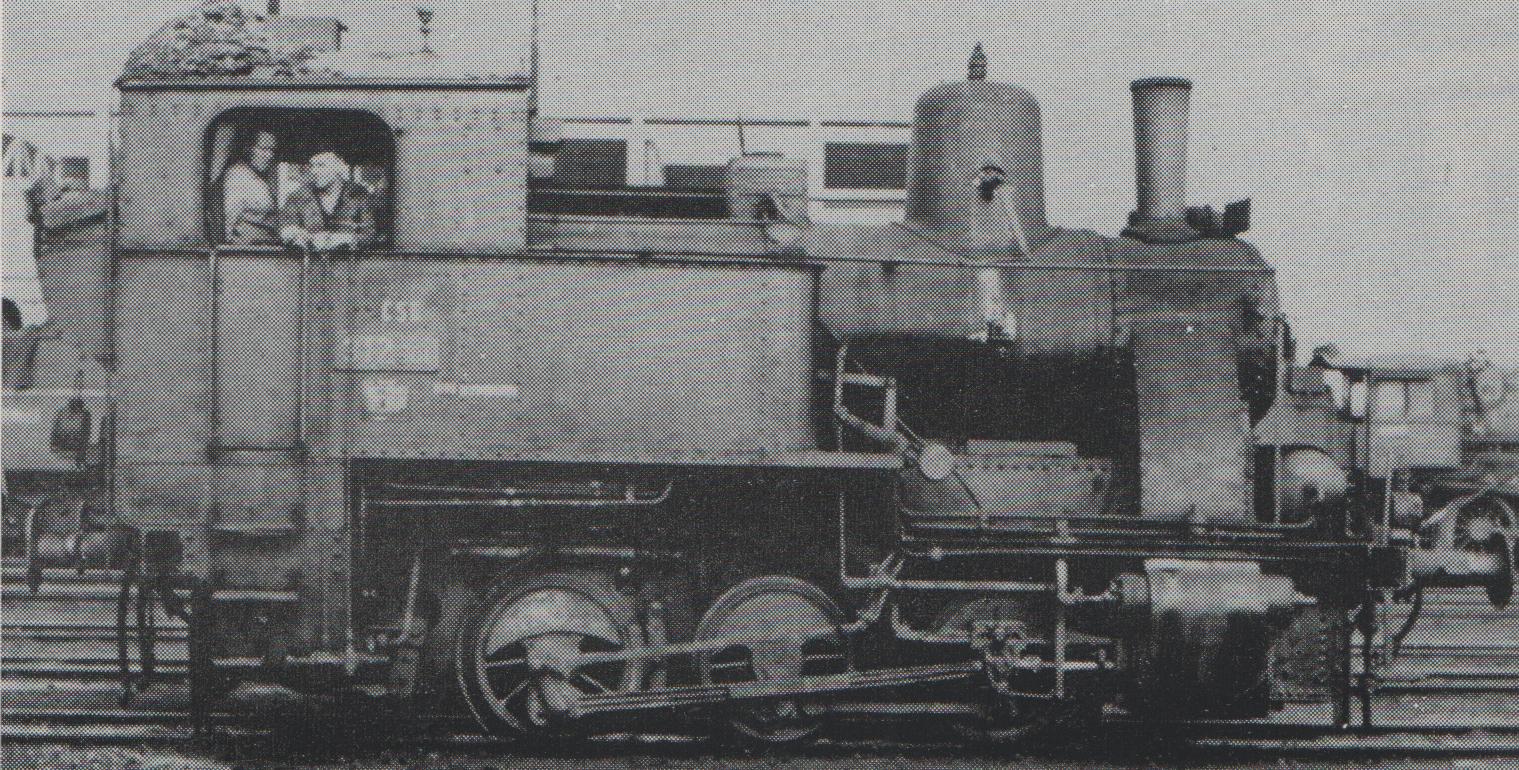

Ještě tu mám provozní snímky lok. 312.901 ČSD v LD Nymburk z atlasů parních lokomotiv.

[Střelec]

Díky! Takže solitér. Fotka v kalendáři je datovaná 1967 v Nymburce, vedle stojí 434.2320 a ještě kus vedle patrně Všudybylka (jsou vidět jen dvě kola a kus kotle).
Zajímavé je, že 312.9 po úpravách má zřejmě dva uhláky - jeden jako hrb na boudě a druhý nastavovaný na levé "vaně" před ní (pokud nejde jen o zvednuté víko nějakého úložného prostoru, ale tomu neodpovídá šikmé nýtování na boku). Rovný komín je dost krátký, což nevypadá moc esteticky, zaplechovaný válec na plošině před kotlem bude asi od brzdy (při pucování dýmnice z něj byli asi opravdu nadšení ). Tak nějak si říkám, že by to byl zajímavý freelance model na pojezdu Br80, ale zaručeně by vycházel moc velký.

[hank]

Ano, zásoba uhlí byla skutečně rozdělena do dvou částí. O tom "válci" nad čelníkem jsem se už zmínil, to je hlavní vzduchojem tlakové brzdy.

Přestavba z BR 80 DRG nepřichází v úvahu. Hlavní rozměry jsou (v mm, v pořadí) délka - rozvor - průměr kol u 312.901 8200 - 2x1250 - 850, u BR 80 9670 - 2x1600 - 1100.

[jafobe]

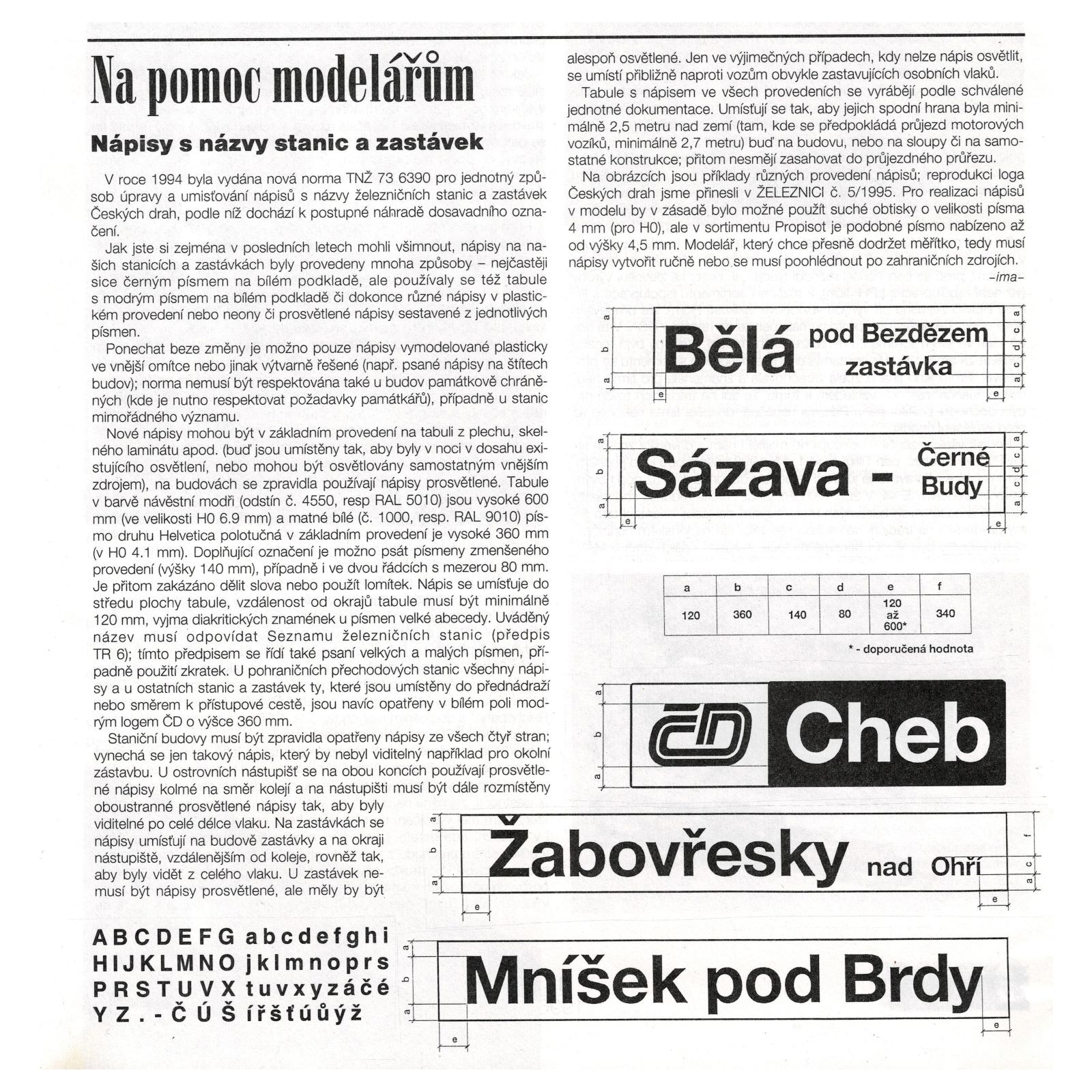

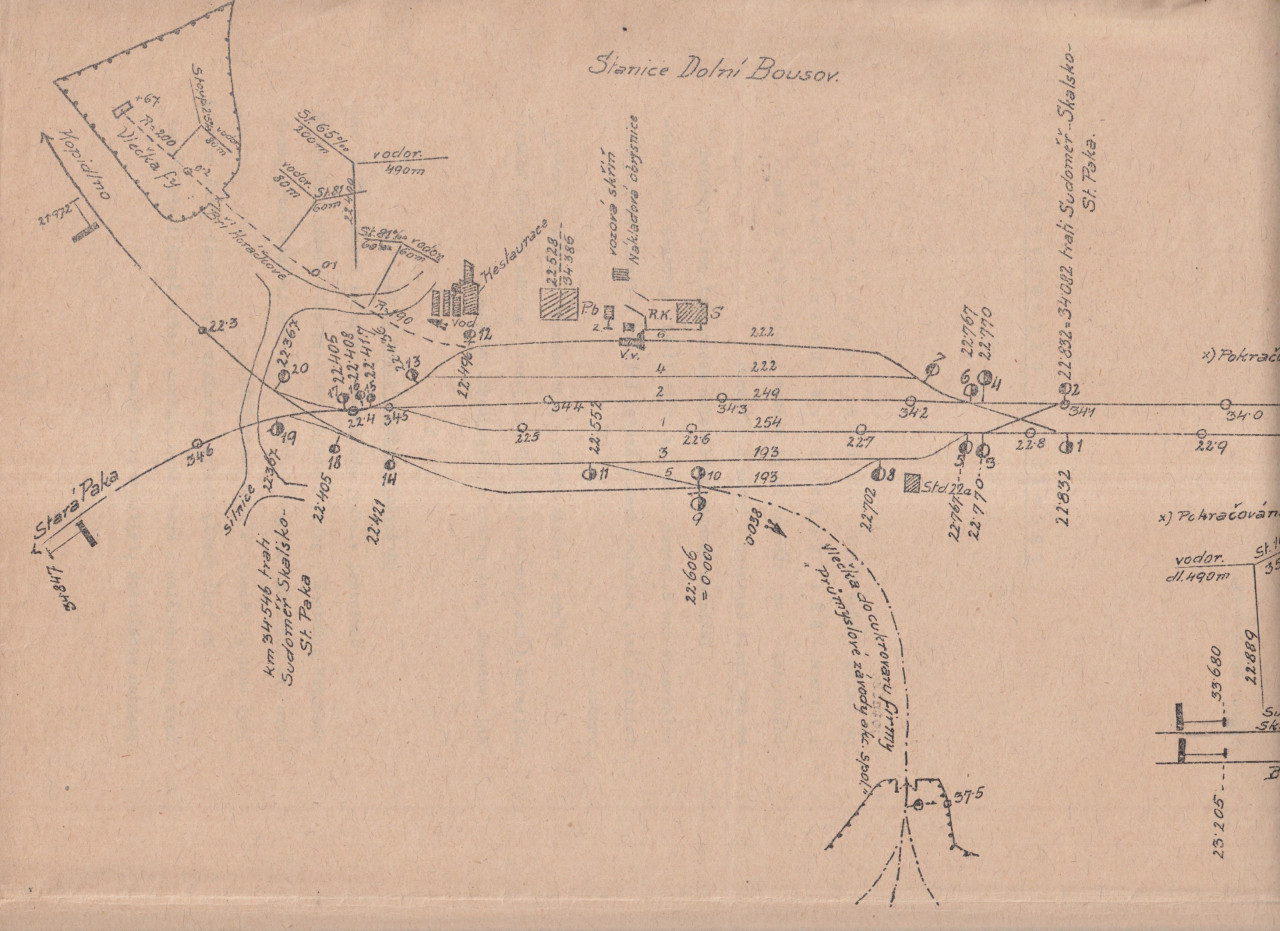

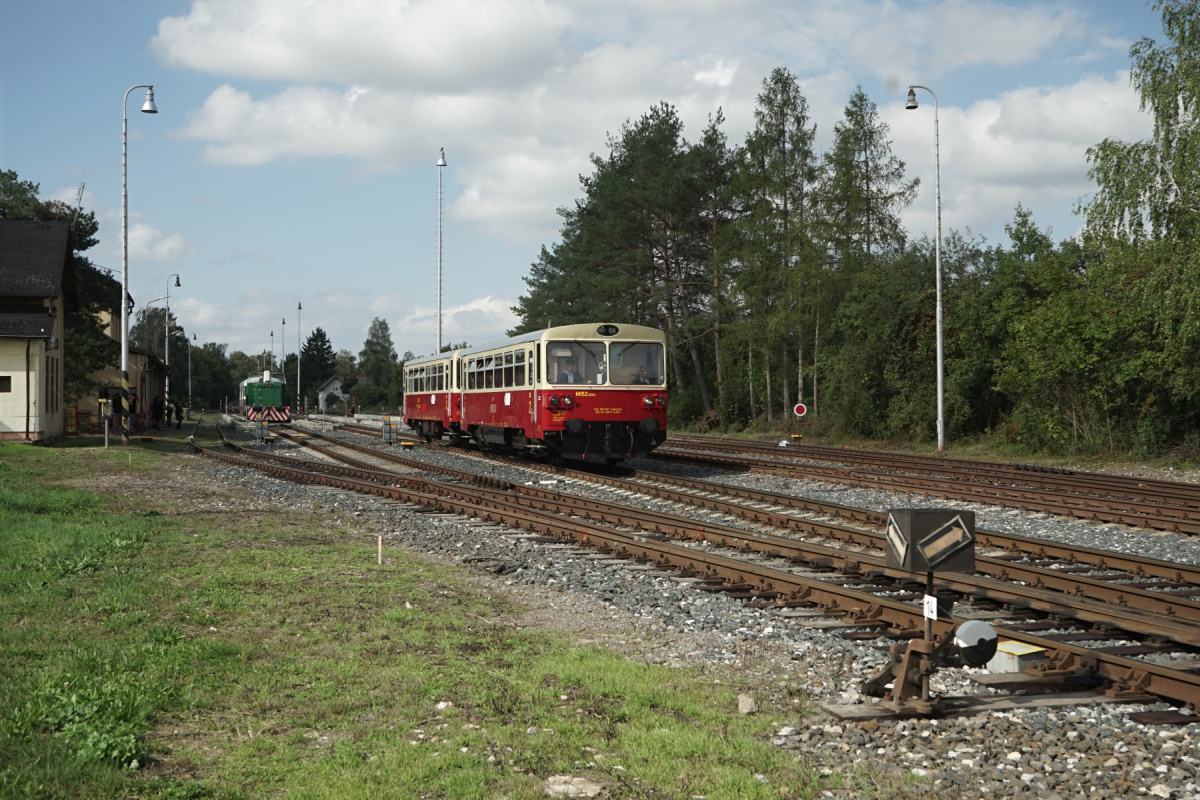

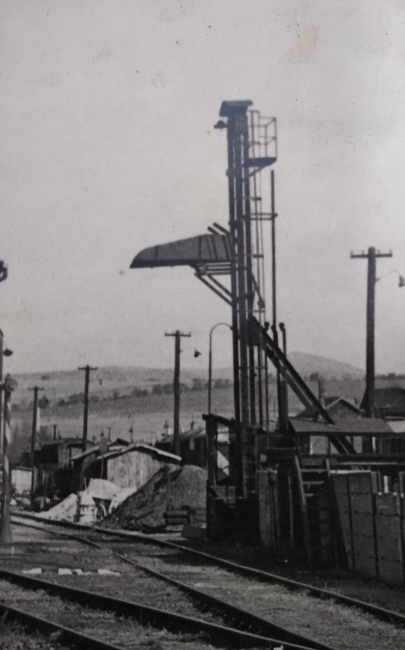

Neměl by prosím někdo starší plány ke stanici Dolní Bousov? Jedná se mi hlavně o kusé koleje na Sobotecko Kopidlnském zhlaví jejichz část tam je dodmes na straně Kopidlnské tratě. zarostlá v trávě vedle zhlaví a jeden průjezdný profil koliduje s nově postavenou budovou zabezpečovacího zařízení, a u nichž se jedna jeví že vedla dál mimo prostor nádraží. Zaůstěné byli přes společnou vyhybku do manipulační koleje před VB, a rozvětvovali se zhruba v místě odkud je požízena tato fotka..

Předem děkuji za jakékoli info.
Jaromír
