Příspěvekod peter.sid8 » pát 16 led, 2015 6:14 pm

kolaje v tuneloch
viditelna cast
zdravim vsetkych

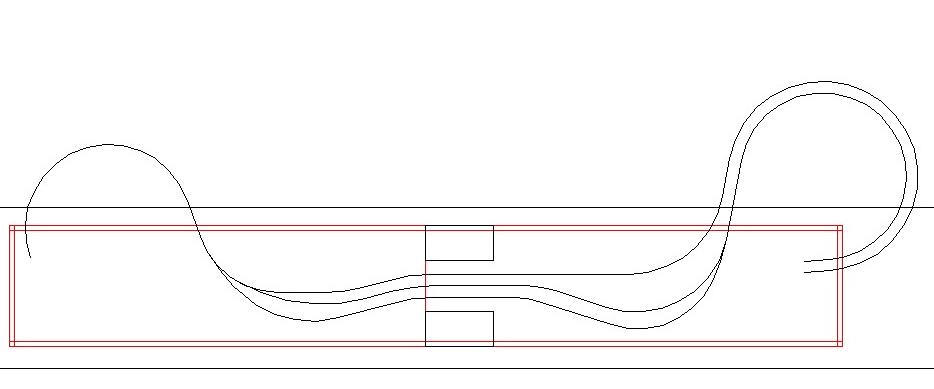

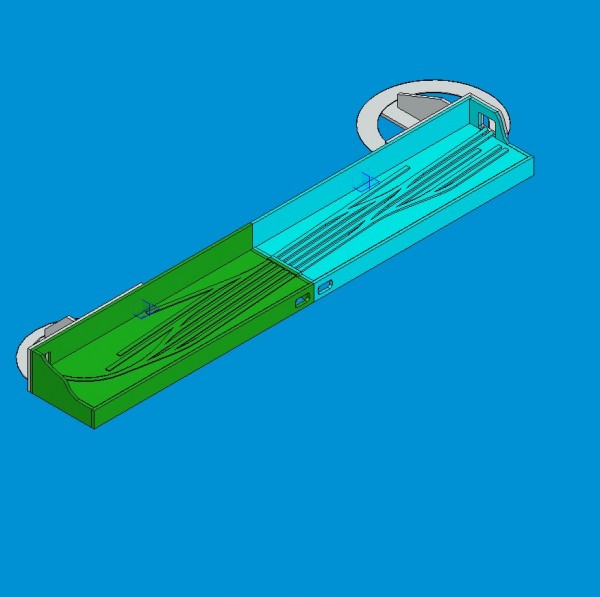

po dlhsom case by som chcel zacat "stavat" toto kolajisko. Plan prikladam. Poprosim o zhodnotenie planu atd........Prvy obrazok je viditelna cast. Na druhom obrazku je pohlad na kolaje v tuneloch a prechod na prednu cast trate.
Vyhybky planujem tillig EW2 na viditelnej casti a v skrytej casti Kuehn. Tocna Roco. Prestavniky tillig motoricke.
Ovladanie digital, v tejto chvili len ovladanie loko, neskor sa to bude automatizovat, podla financii

Loko by mali byt T478.1 , T478.3, T679.1, T679.2, T334, T435 to znamena ze chcem mat obsiahnute roky 1980 - 1985 ČSD



Za kazdu radu a pripomienku vopred dakujem

Peter
Naposledy upravil peter.sid8 dne čtv 24 pro, 2015 7:38 pm, celkově upraveno 2
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 340x75

Příspěvekod milan ferdián » pát 16 led, 2015 6:30 pm

A skryťák?
edice "Plánky kolejišť"
Uživatelský avatar
milan ferdián

Příspěvky: 9424
Registrován: ned 30 pro, 2007 5:48 pm

Re: domace kolajisko TT - 340x75

Příspěvekod peter.sid8 » pát 16 led, 2015 6:34 pm

skrytak nechcem, supravu poslem na tkz. vonkajsi okruh, nech si tam kruzi. Niekde vnutri budem mat casove rele a to mi bude nahradzovat. Uvazoval som nad tym "skratakom" ale akosi to tam uz nevojde :D

Predchadzajuce kolajisko bolo s tromi skrytymi kolajami a bolo to len o problemoch..........s narazanim suprav atd....

alebo sa mylim? :D
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 340x75

Příspěvekod jirmicz » pát 16 led, 2015 6:49 pm

Jo je to dobrý, ale ty 4 výhybky u tý točny vypadají tak nějak divně. Spíš by bylo lepší udělat vjezd na tu točnu ze dvou kolejí. Jinak skrýťák je fajn věc, ale je to na tobě.
jirmicz

Příspěvky: 104
Registrován: pát 09 pro, 2011 9:43 pm
Bydliště: Malá Skála

Re: domace kolajisko TT - 340x75

Příspěvekod milan ferdián » pát 16 led, 2015 6:54 pm

Potom nechápu vzadu zdvojení tratě.A nezdá se mi ani stoupání/klesání spojovacích tratí.
edice "Plánky kolejišť"
Uživatelský avatar
milan ferdián

Příspěvky: 9424
Registrován: ned 30 pro, 2007 5:48 pm

Re: domace kolajisko TT - 340x75

Příspěvekod peter.sid8 » pát 16 led, 2015 7:05 pm

na tej zdvojenej trati by som chcel subezne robit posun a po druhej kolaji by zatial mohol ist "nerusene" rychlik so 7 Y-lonmi. A zasa naopak, ked budem na trati blizsie k depu tak z prvej kolaji mozem zasa pustit do obehu vlak. Potom v tuneli sa tieto dve trate spoja a vyjdem z druhej strany. Klesania a stupania mam cca 6cm na 125 cm dlzky trate.
doplnil som do planu budovy, aby bolo vidiet ako to mam orientovane

Stanica bude spredu.

Tak nejako som uvazoval.
Přílohy
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 340x75

Příspěvekod peter.sid8 » pát 16 led, 2015 7:17 pm

jirmicz píše:Jo je to dobrý, ale ty 4 výhybky u tý točny vypadají tak nějak divně. Spíš by bylo lepší udělat vjezd na tu točnu ze dvou kolejí. Jinak skrýťák je fajn věc, ale je to na tobě.


Tie 4 vyhybky...........uvazoval som nad tym, aby som mohol prejst do depa, a aby som sa dostal aj na odstavnu kolaj. Napojenie depa s dvoma kolajami som tam nevedel "vopchat" ale kazda rada dobra.......idem to este raz skusit.

Peter
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 340x75

Příspěvekod peter.sid8 » pát 16 led, 2015 8:09 pm

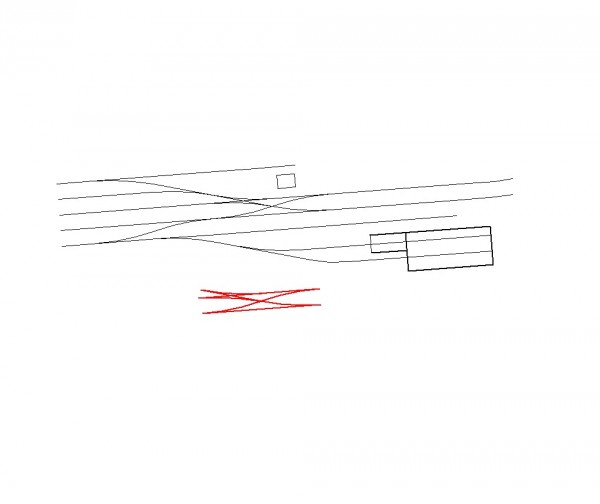

varianta s napojenim depa na dve kolaje. Teraz mi zasa to depo pripada strasne velke. Lavu vyhybku, ktora vchadza do depa nemozem posunut viac smerom ku tocni, lebo tam mam spojenie dvoch modulov a rezat TT vyhybku si netrufam :D
Přílohy
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 340x75

Příspěvekod jirmicz » pát 16 led, 2015 8:34 pm

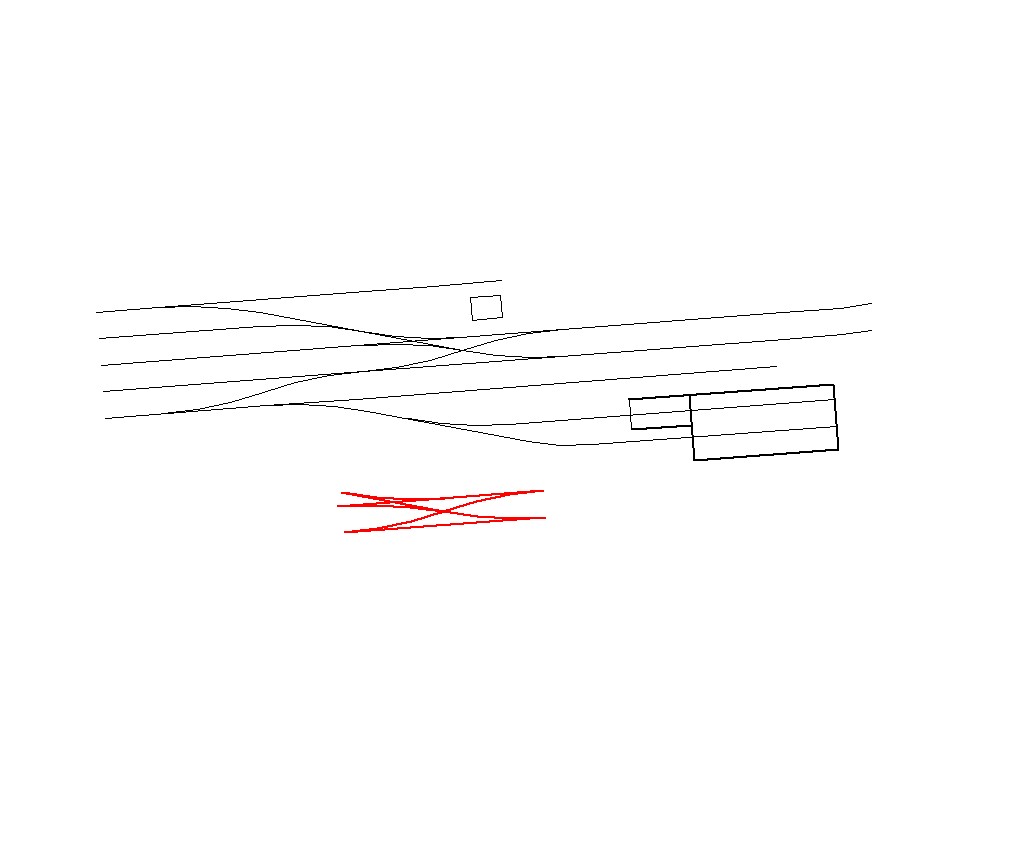

a co tak toto?
Přílohy
jirmicz

Příspěvky: 104
Registrován: pát 09 pro, 2011 9:43 pm
Bydliště: Malá Skála

Re: domace kolajisko TT - 340x75

Příspěvekod lajblt » pát 16 led, 2015 9:38 pm

6 cm stoupání na 125 cm tratě je sklon 48 promile. To žádný dlouhý vlak nevyjede... Možná tak lokomotiva.
lajblt

Příspěvky: 744
Registrován: ned 06 bře, 2011 7:38 pm

Re: domace kolajisko TT - 340x75

Příspěvekod milan ferdián » sob 17 led, 2015 8:00 am

lajblt píše:6 cm stoupání na 125 cm tratě je sklon 48 promile. To žádný dlouhý vlak nevyjede... Možná tak lokomotiva.

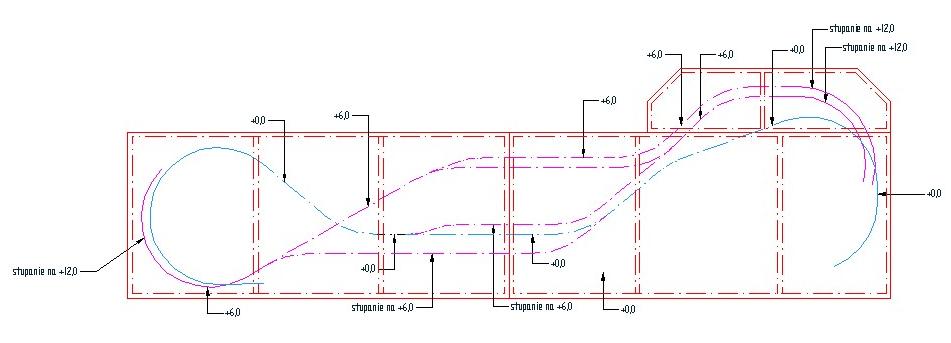

Máš pravdu.Stoupání z přízemí do druhého patra je špatně propočítáno.A to kde jsou přechodové sklonové úseky. :x
edice "Plánky kolejišť"
Uživatelský avatar
milan ferdián

Příspěvky: 9424
Registrován: ned 30 pro, 2007 5:48 pm

Re: domace kolajisko TT - 330x45

Příspěvekod peter.sid8 » čtv 24 pro, 2015 7:42 pm

zdravim

Takze po dlhsej pauze som sa pustil do noveho projektu. Mierne som upravil rozmery, aby mi to voslo do panelaku. Bude sa to skladat zo 4 dielov. Ram bude hotovy po Vianociach
Přílohy

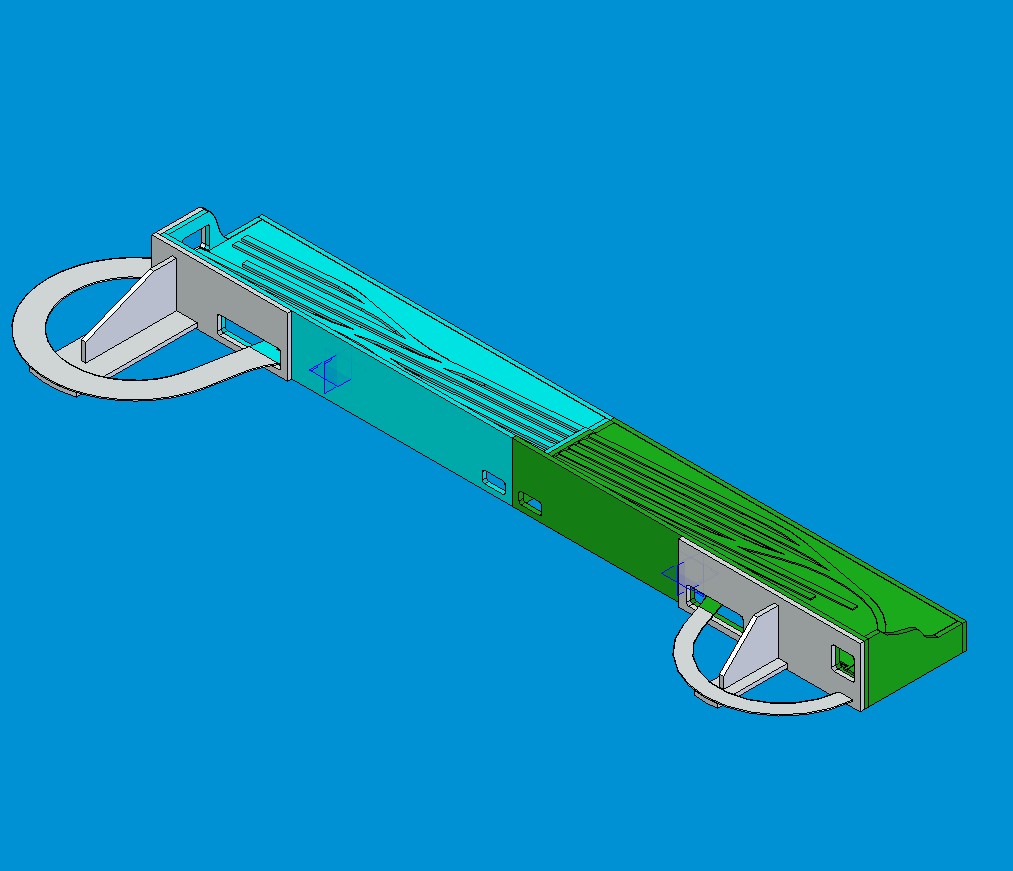

kolajisko 330x45 zadny pohlad.jpg
kolajisko 330x45.jpg
Naposledy upravil peter.sid8 dne čtv 24 pro, 2015 7:55 pm, celkově upraveno 1
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 350x45

Příspěvekod peter.sid8 » čtv 24 pro, 2015 7:53 pm

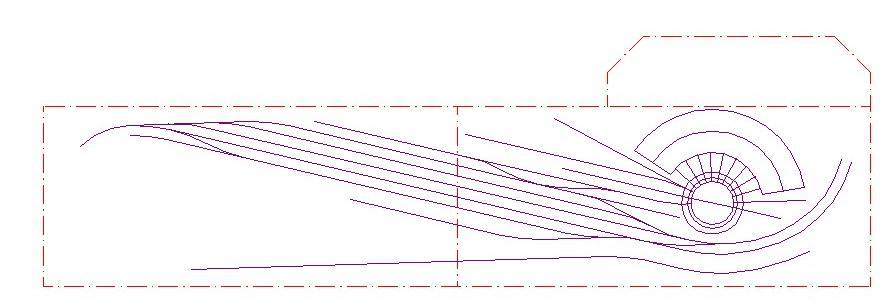

viditelna cast.JPG
viditelna cast.JPG (28.6 KiB) Zobrazeno 3506 krát

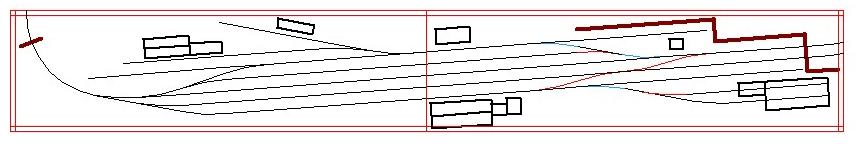

prikladam plan hornej casti. Kedze ram je na 95% hotovy, na hornej casti budu mozne len male zmeny..........Ak by niekto poradil nieco lepsie........ :D

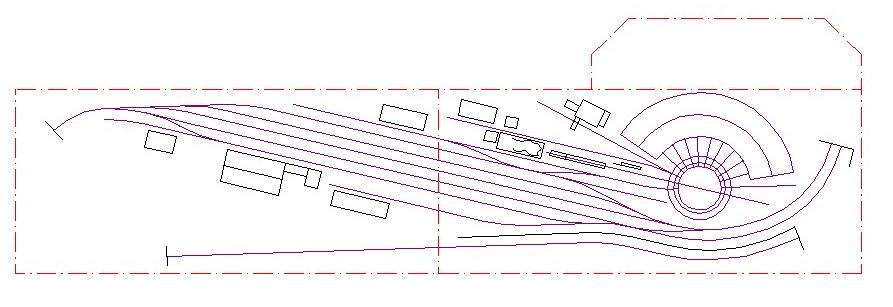

skyta cast.JPG
skyta cast.JPG (28.71 KiB) Zobrazeno 3505 krát

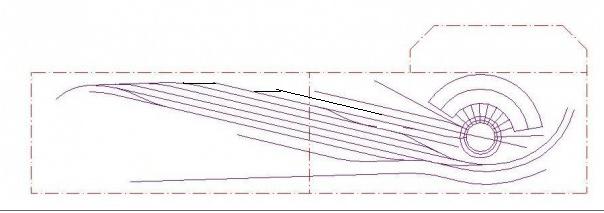

Spodna cast este nie je doriesena, zaskocila ma dostupnost oblukovych vyhybiek Kuehn. V spodnej casti by malo byt skryte nadrazie aspon s 3 kolajami. Ale geometria kuehn oblukovych vyhybiek mi dovoli dat 4 kolaj do skytaku.


Pojde o motorovu prevadzku z rokov 1980. Nejaky 5,6 voznovy rychlik + nejaky motorak a obcas nejaky dlhsi nakladny vlak...atd. Ovladanie cez z21.
Mozno by som uvital nejake rady ohladom depa a rozmiestnenia budov + navestidiel a ake komponenty vybrat na digital. Kupeny je zatial z21, s ostatnym si necham poradit.
Na predchadzajucom kolajisku som mal digitalizovane len loko (roco multimouse) a vyhybky + navestidla isli klasicky cez ovladaci panel. Funguvalo to vcelku dobre, postavil som vlakovu cestu cez tlacitka a loko som ovladal cez multimouse. Predchadzajuce kolajisko je vsak predane v Prahe............takze ide sa na nove..

dakujem vopred za vsetky rady, podnety atd.

P.S. inspiraciu som cerpal z jedneho kolajiska, tu na fore, ale neviem ho teraz najst......

Peter
peter.sid8

Příspěvky: 54
Registrován: sob 24 srp, 2013 10:45 am

Re: domace kolajisko TT - 350x45

Příspěvekod hopeter » pát 25 pro, 2015 9:29 am

Jen tak něco. Pokud bude nahoře kolejivo Tillig tak nechápu použití scifi obloukových výhybek Kuehn dole. A pokud jde o úsporu ceny na výhybkách Kuehn tak stavebnice obloukových Tillig přijdou levněji a sjízdnost se nechá vylepšit úpravou srdcovky. Nekombinoval bych dvojí kolejivo.
Posun bude z tunelu do tunelu.... no budiž. Pokud je místo pro oblouky tak by bylo místo i pro viditelnou část...
Pravé zhlaví nemá spojku z dvoukolejky - ze spodní tratě se dá vjet jen na dvě koleje... Zvážil bych zrušení dvoukolejky.
Přístup do skrytého nádraží pro manipulaci se soupravami je kudy ? Na panelech nevidím žádný manipulační otvor...
To jen tak na první pohled. :wink: Jinak zajímavý projekt.
TT a G , epocha III / IV , jen si tak hraju ... HOnza PETERa
Uživatelský avatar
hopeter

Příspěvky: 1513
Registrován: pát 20 pro, 2013 3:03 pm
Bydliště: Červený Kostelec

Re: domace kolajisko TT - 350x45

Příspěvekod peter.sid8 » pát 25 pro, 2015 10:30 am

zdravim

ak by sa nasiel niekto, kto by vedel urobit toto:

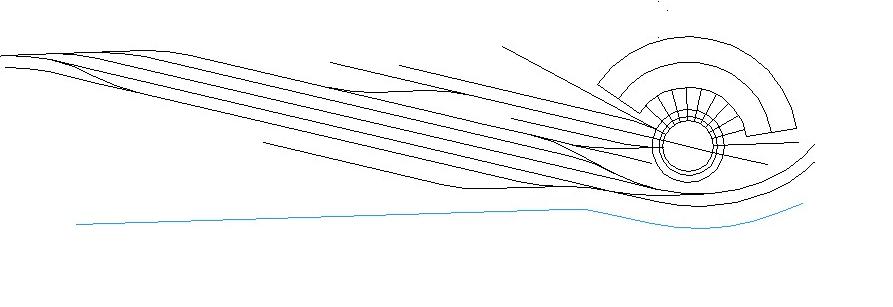

dvojita spojka.jpg
