Starý PIKO rozpojovač, kolej s rozpojovačem zapojení

[rajce007]

Máme starý PIKO rozpojovač, ale nevím jak ho správně zapojit do klávesnice.

Vlevo jsou 3 svorky, vpravo 2 svorky, ale metodou pokus-omyl jsem vůbec nenašel společný přívod proudu.
Funguje to tak nějak do kříže, ale bojím se 2 svorky natvrdo propojit, aby některou cívečku neusmažil.

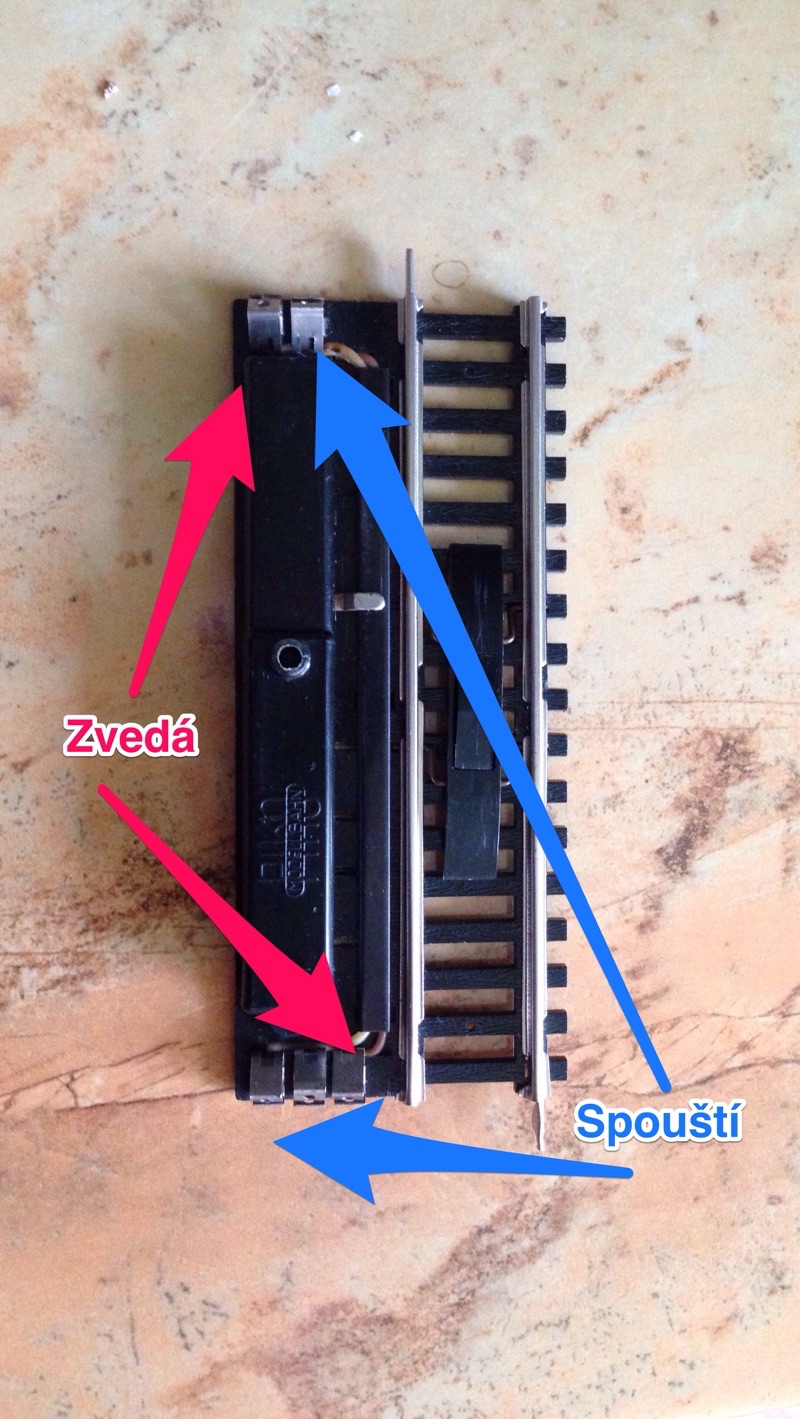

Spíná mi to teď viz. příloha

[marfdknl]

Zdravím,
mám jich doma pár na prodej ještě originálně zabalené i s návodem.
Dle toho jsou ty dvě svorky u sebe zoětný ohlas. Tři svorky u sebe jsou pro zapojení (prostřední je zapojení přío na trafo a zárověň pak to propojuje na zpětný ohlas, dva kraní kontakty jsou poté na přepínání).
Tady poté jen pozor jelikož při zapojení na těch 3 vívodech má rozpojovač koncové vypínání, když se ale použijí kraní svorky z těvch tří a ty dvě naproti tak to fuguje taky ale bez koncového vypínání a při stálém napájení se cívky zahřejí a zničí mechanizmus.

[BohousP]

Vyzkoušej tři svorky dole - prostřední - jeden pól zdroje, krajní (jedna nebo druhá) druhý pól. Když dáš do série ampérmetr, mělo by to mít pouze mžikový odběr. Po přestavení odepne cívku z napájení.

[Polabský]

S ohledem na konstrukci pohonu, bych voli pouze impulsní ovládání (tlačítka).
Hezký den Všem !!

[Polabský]

S ohledem na konstrukci pohonu, bych voli pouze impulsní ovládání (tlačítka).
Hezký den Všem !!

[rajce007]

Já to tlačítky ovládám (klávesnička)
Ale když zkusím středový, tak mi to s jedním z těch dvou na druhé straně jde do zkratu.

Když ale pak zkouším střed a levá pravá vedle, tak mi to ani boha nechce spínat.

[Barbucha]

To je zvláštní, kdysi dávno v 80. letech jsem měl zapojený ty svorky dole. Jedině že by si s tím někdo pohrál. Ty horní fakt byly ohlasy. Podobně to bylo u Piko výhybek.

[sidlo]

Na to krytu je jenom jeden šroubeček. Po odmontování krytu je vidět dovnitř a potom už je zapojení přestavníku jasné.

Edit: Po demontáži to moc jasné není.

Po připojení napětí: strana třech kontaktů, prostřední je zem, pravý/levý zvedá/spouští (nebo naopak). Zapojení těch dvou horních kontaktů jsem přesně nezjistil, ale jedná se o zpětný ohlas.

[rajce007]

Mám spíš podezření, jestli některá cívečka nemá prokoplé vinutí.
Ani po sundání krytu moc jasno nemám - některé dráty ze svorek mají stejné barvy.

Nemohl byste mi prosím někdo ofotit a dát sem to zapojení z původní krabičky?

[sidlo]

Strejda gůgl http://kolejkiiinne.blogspot.cz/2012/09 ... zenia.html

[rajce007]

Diky moc, ja googloval celej den. Akorat jsem se bez krabičky nedovtípil, že tohle je zrovna piko-6827.

[Polabský]

Já to tlačítky ovládám (klávesnička)
Ale když zkusím středový, tak mi to s jedním z těch dvou na druhé straně jde do zkratu.

Když ale pak zkouším střed a levá pravá vedle, tak mi to ani boha nechce spínat.

Ten zpětný ohlas je přímo od středového naproti, proto to "jde do zkratu".

[rajce007]

Začínám tušit, že jsou možná jen zoxidované kontakty na těch koncových rozpínačích (vypínačích) uvnitř pod krytem.
Asi špatně vodí ty perka co v tom U-plechu jezdí.

Zkusím na to nějaký kontaktní sprej na zlepšení vodivosti a dám vědět jestli to obživlo.

[Barbucha]

Není jednodušší koupit něco funkčního?

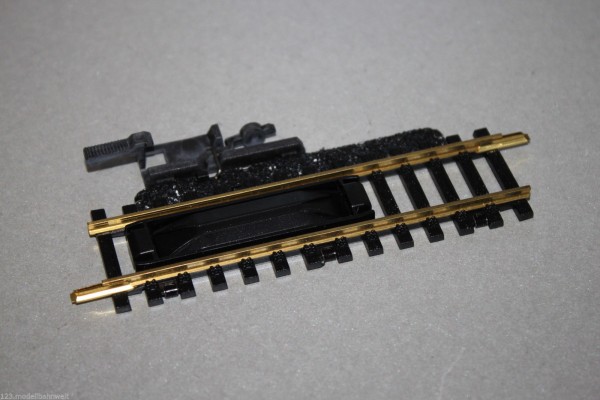

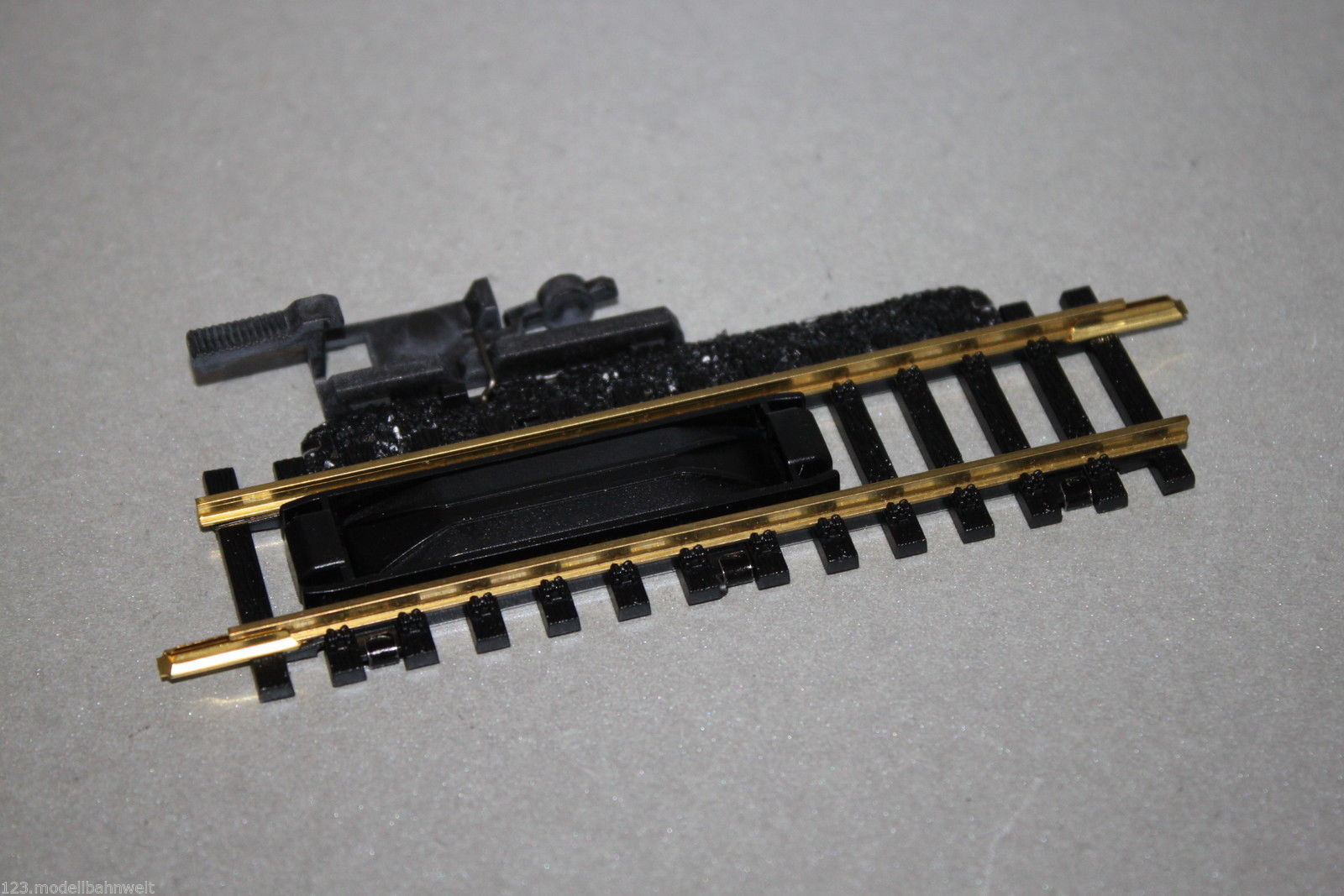

Mám navíc tři kousky tohoto CODE 100, ale je potřeba k tomu vymyslet pohon

[fulda]

... ale je potřeba k tomu vymyslet pohon

Servo?
