Konektory (nejen) k návěstidlům Němeček

[Sarge]

Zdravím.
Mám trochu problém se zapojením konektorů k návěstidlům od p. Němečka. Nedaří se mi "nakrimpovat" kovovou koncovku na oholený vodič. Mám verzi návěstidla Scom. Zkoušel jsem malé ploché kleštičky (vodič je průměr 0.75 pokud se nepletu) a moc mi to nedrželo. Zkoušel jsem zjistit co je to vlastně za konektor a koupit si na něj krimpovací kleště ale ani tady jsem neuspěl (v baumaxu mi prodali nějakou blbost, i když jsem konektor přinesl na ukázku, teď to zkusím jít vrátit). Navíc jsem už minimálně jeden při neúspěšných pokusech zlikvidoval, takže stejně si někde budu muset koupit náhradní (jen když neznám označení, budu muset znovu otravovat p. Němečka) takže tedy má otázka zní, jak tyto konektory děláte? A znáte případně označení a vhodné krimpovací kleště?

Děkuji.

[Pavel-HP]

Vyfoť konektor i kleště. Pak můžeš očekávat nějakou radu.

[Zdenek Valter]

Vyfoť konektor i kleště. Pak můžeš očekávat nějakou radu.

Lépe bych to nenapsal

[Sarge]

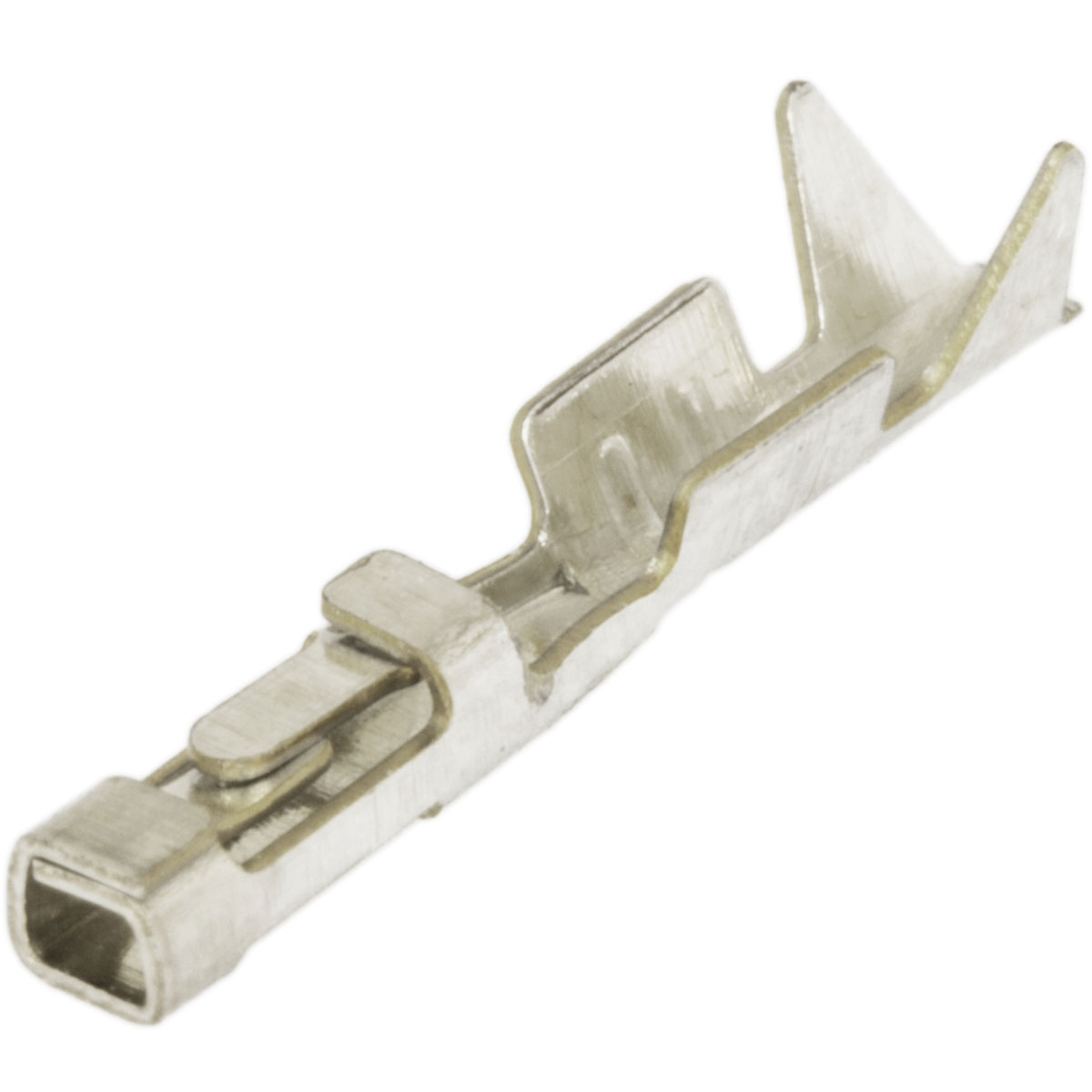

Omlouvám se, předpokládal jsem že je to obecně známý konektor. Jedná se o toto : https://www.gme.cz/v/1500178/pff02-01f-tape-kontakt
Poppravdě jsem na to narazil náhodou tady na foru, když jsem hledal odpověď na úplně jinou otázku.

ND4 má označení pro vstup digitálního signálu jako J,K ( stejně jako jsem to našel na digitální centrále Lenz tuším ale Roco co používám to má jako P,N. A teď který vodič patří kam...

[ohruska]

Používám tyto , na RC konektory, kabel 22 AWG nebo 24 AWG:
https://www.bel-shop.eu/krimpovaci-kleste-pro-montaz-servokonektoru/
video ke leštím SN-01BM :https://www.youtube.com/watch?v=H9kEWh0XUYA
Ota

[Zdenek Valter]

Používám tyto , na RC konektory, kabel 22 AWG nebo 24 AWG:
https://www.bel-shop.eu/krimpovaci-kleste-pro-montaz-servokonektoru/
Ota

Obávám sem že to je jiný typ pinu než psal Sarge.
Kleště ¨na Tvém odkazu svírají izolaci do kulatiny a levá a pravá strana pinu jsou zkoseny.

Podle mne by potřeboval čelisti tohoto tvaru:
https://www.tme.eu/cz/details/ren.62404 ... =CZECHY%20[PLA]%20CSS&gad_source=1&gclid=Cj0KCQjwi5q3BhCiARIsAJCfuZlomfIld6D2Nln56RE4veGvUswYzhHQFxTIuEDawHZ-eV_a-_xn27gaAjIiEALw_wcB

Bohužel fotka na odkazu od Sarge je na konci i s částí distribučního pásku, která se má před krimpováním odlomit. Může to neznalého zmást.

[Sarge]

Díky. No jestli je to opravdu tak, raději si koupím stovku konektorů když už vím o který jde a budu se chvíli mořit s kleštičkami a pár jich zničím, než dát dva tisíce za kleště. Doufal jsem že to bude něco za pár stovek v hobby marketu. To bych dal, abych měl jistotu kvalitního spoje.
Ano, na prvním konektoru jsem se snažil tuto část ohnout okolo bužírky. Pak jsem ji už ustřihl.

[ohruska]

Zkus najít tyto: SN-01BM
https://www.hadex.cz/p233a-kleste-lisovaci-sn-01bm-na-na-dutinky-a-piny-008-05mm2/
https://www.iwiss.com/products/sn-01bm-ratchet-crimping-tool-for-0-08-0-5mm-28-20awg

[Zdenek Valter]

Zkus najít tyto: SN-01BM
https://www.hadex.cz/p233a-kleste-lisovaci-sn-01bm-na-na-dutinky-a-piny-008-05mm2/
https://www.iwiss.com/products/sn-01bm-ratchet-crimping-tool-for-0-08-0-5mm-28-20awg

Díky za odkazy.

[martin-tt]

Ahoj, mám také návěstidla od pana Němečka (S-Com). Já jsem tyto kontakty po vsunutí drátku zamáčkl obyčejnými malými kleštěmi a potom zapájel hrotovou pájkou. Musíš ale dávat pozor aby ti cín, nesletoval i ohnutý pružný kontaktní plíšek. Dá se to v pohodě zvládnout.

[Zdenek Valter]

Ahoj, mám také návěstidla od pana Němečka (S-Com). Já jsem tyto kontakty po vsunutí drátku zamáčkl obyčejnými malými kleštěmi a potom zapájel hrotovou pájkou. Musíš ale dávat pozor aby ti cín, nesletoval i ohnutý pružný kontaktní plíšek. Dá se to v pohodě zvládnout.

No pájet krimpovací kontakty nepovažuji za vhodné. Většina těhle kontaktů má povrchovou úpravu, která je pájení hodně odolná.
Proto jsem si raději koupil krimpovací kleště.
Zejména pokud je těch kontaktů hodně je použití kleští výrazně rychlejší!!

[marian_r]

Vždy som servokonektory na RC modely (vrátane lietadiel) spájkoval. Nikdy nebol problém a nehrozí vytiahnutie.

[fulda]

Hele, nechci dělat chytrého, ale většina krimplovacích konektorů tohoto typu se krimpluje na drátek přes izolaci. Tedy drátek se neodizolovává.
A překvapivě velmi často přední část drží drátek a zadní křidélka prochází skrz izolaci dovnitř vodiče. Ale třeba máš jiný model, rozhodně neznám všechny.
Tak ne, našel jsem si popis na molexy na které odkazuješ a ten se odizolovává:
https://www.youtube.com/watch?v=8jcfD1UW8SE

Máš kleště, které mají v prostředku "schůdek"?

Waw - tohle je cesta pro drsňáky: https://www.youtube.com/watch?v=NXg3koRHdTQ

[Pavel-HP]

Blbý kleště, tak to mačká nadvakrát. Co naděláš.

[fulda]

Blbý kleště, tak to mačká nadvakrát. Co naděláš.

Mno tohle bych zrovna chápal, koupil si levné univerzálky tak mačká nadvakrát, ale že si je ještě brousil a štípe konektorům křidélka, to nechápu.

Hele, ty jsi určitě taky dost nakrimploval, taky jsi si myslel, že ta křidélka mají projet izolací a dělat vodivé spojení? Někdo tvrdí, že je to případ těch, co mají vzadu "špičatá" křidélka, tak nevím.
