Elektronická pojistka

[Havran]

Vážení, sháním odkaz na elektronickou pojistku pro mašinky TT. Ideální je možnost zakoupení hotové pojistky - 3 ks.
Případně plánek, včetně plošného spoje.

[Havran]

Pojistka polyswitch, viz Honzíkovy vláčky, nestačí !

[zdeno]

pro analog nebo digital ??

[Havran]

Analog s PWM regulátorem.

[zdeno]

to je hodne mimo okruh meho zaujmu,
ale urcite existuji spinane zdroje s kontrolou zkratu. Pkud je tam PWM, mohlo by se to pouzit.

[Havran]

Poraďte prosím PWM regulátor s ochranou proti zkratu. Modulový pro zabudování.

[zdeno]

Poraďte prosím PWM regulátor s ochranou proti zkratu. Modulový pro zabudování.

zbytecne vyhodene penize, porid si digitalni start set za sumu, ktera se ti vrati v snadnosti obsluhy.

[Miloš_P]

Není nad jednoduchá řešení.
http://www.kolejiste-zdar.cz/web/postupy/poj/poj.html
Používal jsem mnoho let. Jednoduché spolehlivé řešení za pár korun.

[look23]

Nebo úsekovník
https://www.modulybrno.cz/usekovnik

[Pater]

Plánek elektronické pojistky včetně plošného spoje najdeš zde.

[Havran]

Dotaz - žárovka 12V/21W se zapojí sériově na výstup PWM regulátoru ?

[radula63]

Dotaz - žárovka 12V/21W se zapojí sériově na výstup PWM regulátoru ?

Ano. Sériové zapojení , tj. výstup regulátoru na jeden vývod žárovky, druhý vývod žárovky ke kolejím.
Na předchozích 2 kolejištích jsem to měl stejně.

[Renesas]

Plánek elektronické pojistky včetně plošného spoje najdeš zde.

To je hodně rozbujelý a složitý. Umožňuje nastavení výstupního mezního proudu pro laboratorní zdroj. Jestliže nepotřebuje nastavovat výstupní proud v širším rozmezí, ale stačí vám jedna hodnota, tedy mezní hodnota proudu, aby jste nepřetížili napájecí zdroj, pak řešení je snadné: snímací odpor v řádech miliOhmů + jeden tranzistor a pár diod.

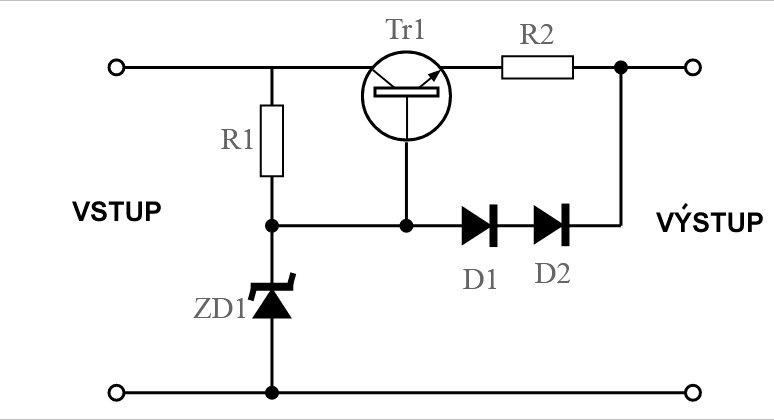

Obrázek ukazuje jednoduchý omezovač proudu. Odpor R2 snímá proud, jeho hodnota se spočte z Ohmova zákona, přičemž napětí je tak asi 0.7V (závisí na typu tranzistoru). Tedy při proudu např. 3A bude snímací odpor 230 miliOhm.
Na odporu bude max. výkonová ztráta R x I x I, to jest v našem případě: 0.23 x 3 x 3 = 2 Watt. Je potřeba zvolit vhodný odpor.

[Pater]

To Renesas: Tazatel nepožadoval omezovač proudu, ale elektronickou pojistku.

[Renesas]

třeba tedy toto:
https://www.eleccircuit.com/simple-electronic-fuse/

Existuje to v jediném integrovaném obvodu od Texas Instruments, obvod má 6 nebo 8 pinů, ale momentálně jej nelze nikde sehnat. Takže klasika to jistí i když to bude větší.

Důležité: tato pojistka, na kterou jsem dal odkaz, stejně jako schema předcházející, jsou výlučně pro stejnosměrná napětí! Nelze je použít pro střídavé napětí například z transformátoru.
