Arduino - napájení dvou desek NANO

[hank61]

Hoši. Prosím o radu. Na kolejišti budu mít 2 desky Arduino NANO pro řízení 2 krokových motorů. Mohu je napájet společně z jednoho zdroje 12V a jednoho zdroje 5V?
Nebo musí být napájení pro každou desku galvanicky oddělené. Děkuji za radu.

[sidlo]

Mohu je napájet společně z jednoho zdroje 12V a jednoho zdroje 5V?

Nevím co myslíš tím společně?
Pokud napájíš Arduino 12 V, potom přivedeš napájení na svorku IN.
Pokud napájíš Arduino 5 V, potom přivedeš napájení na svorku +5V. V tom případě by si měl ještě připojit těch 5 V přes diodu i na IN.
Pokud bude jeden kus napájen 12 V a druhý kus 5 V, tak se nic nestane.
Pokud budeš jeden kus napájet současně 12 V a 5 V tak to bych nedělal.
https://store.arduino.cc/arduino-nano?queryID=undefined

[hank61]

Díky za odpověď. Upřesním to. Mám na kolejišti 2 desky Arduino Nano, kde každá ovládá jeden krokový motor. Tudíž potřebuji připojit ke každé desce 5V na napájení desky a 12V na napájení krokového motoru. Kam to připojit vím / jedna deska už mi funguje/. Jde mi o to, zdali mohu z jednoho zdroje 12V doplněného jedním měničem napětí z 12V na 5V /co již mám instalované/ přivést napájení i na tu druhou desku, nebo zdali potřebuji pro každou desku samostatný zdroj, aby napájení bylo galvanicky oddělené.

[sidlo]

Nevím zdali mezi Nano a krokovým motorem je nějaká další deska nebo ten krokový motor má příslušnou elektroniku již v sobě a připojuje se k Arduinu přímo.
Řekl bych, že si to těmi 5 V zbytečně komplikuješ. Podle mě by mělo stačit na Nano svorka VIN připojit 12 V. Nano má vlastní malý stabilizátor na 5 V a ten by měl utáhnout řídící impulsy 5 V pro ten krokový motor, respektive jeho elektroniku.

[hank61]

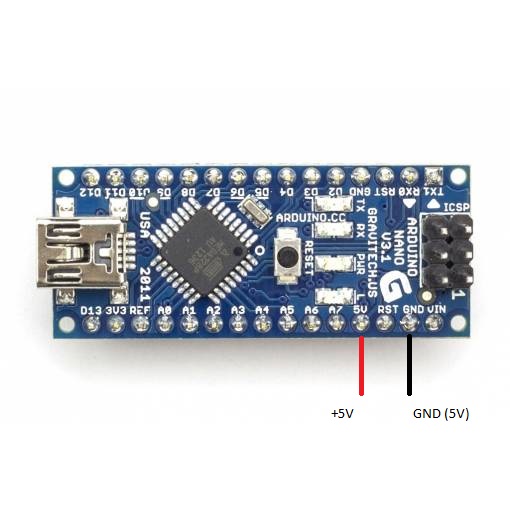

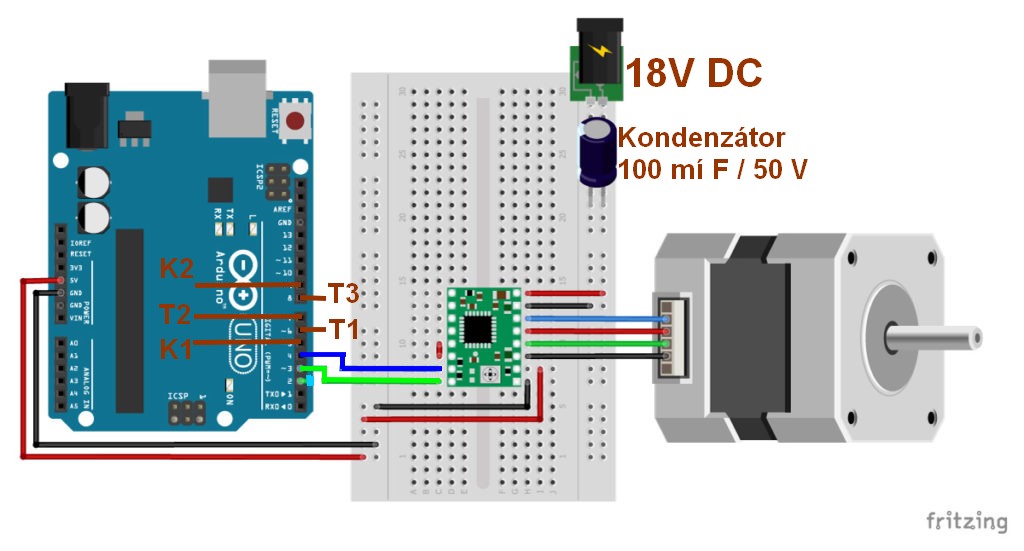

Je to tohle zapojení napájení, Jen místo desky UNO je tam deska NANO. V dalším obr. je deska NANO, kam mám přivedené napětí 5V. U jedné desky to funguje bezvadně, ale nevím, zdali mohu na napájení k 5V a GND připojit paralerně napájení druhé desky NANO.


[sidlo]

K řadiči A4988 připojíš 12 V na svorky VMOT/GND a z něho je napájený i krokový motor.
K Arduinu připojíš 12 V na GND a VIN (viz tvůj obrázek NANO).

Od Arduina (na obrázku dole je to microcontroller VDD/GND) svorky 5V/GND (viz tvůj obrázek NANO) vedeš dva vodiče (červená/černá) k driveru A4988 na jeho svorky VDD/GND. Řídící vodiče (modré) zapojíš dle schematu.

Napájení 5V nepotřebuješ.



Pokud by si trval na použití zdroje 5 V, tak platí odpověď http://diskuze.modely.biz/viewtopic.php?f=7&t=13243#p289976. Potom 12 V se nepřipojuje k Arduinu a VIN se přes diodu připojí na 5V. Ale nevidím v tom žádnou výhodu.

[hank61]

K řadiči A4988 připojíš 12 V na svorky VMOT/GND a z něho je napájený i krokový motor.
K Arduinu připojíš 12 V na GND a VIN (viz tvůj obrázek NANO).

Od Arduina (na obrázku dole je to microcontroller VDD/GND) svorky 5V/GND (viz tvůj obrázek NANO) vedeš dva vodiče (červená/černá) k driveru A4988 na jeho svorky VDD/GND. Řídící vodiče (modré) zapojíš dle schematu.

Napájení 5V nepotřebuješ.



Pokud by si trval na použití zdroje 5 V, tak platí odpověď http://diskuze.modely.biz/viewtopic.php?f=7&t=13243#p289976. Potom 12 V se nepřipojuje k Arduinu a VIN se přes diodu připojí na 5V. Ale nevidím v tom žádnou výhodu.

Děkuji moc.

[hopeter]

Jelikož o tomto projektu něco vím tak bych rád upřesnil , že Honza potřebuje vědět jak zapojit napájení dvou arduin z jednoho zdroje. Jsou to totiž dvě zařízení na jedné desce. Jedno arduino ovládá točnu a druhé přesuvnu. Jde tedy o to jak správně zapojit napájení 5V pro obě arduina. Jestli je nutné mít pro každé arduino vlastní zdroj nebo jestli je možné obě napájet z jednoho zdroje a přidat pouze ochranu , zenerovu diodu apod.

[BohousP]

Pokud nejsou někdo propojeny obvody ZA Arduinem, není důvod pro používání více zdrojů. Postačí jeden, buď 5V (pokud nepotřebujete vyšší napětí např. na krokový motor), nebo těch 12V. Jednoduše připojíte svorky Vín a GND obou Arduin. V případě 5V pak Vdd a GND.

[hopeter]

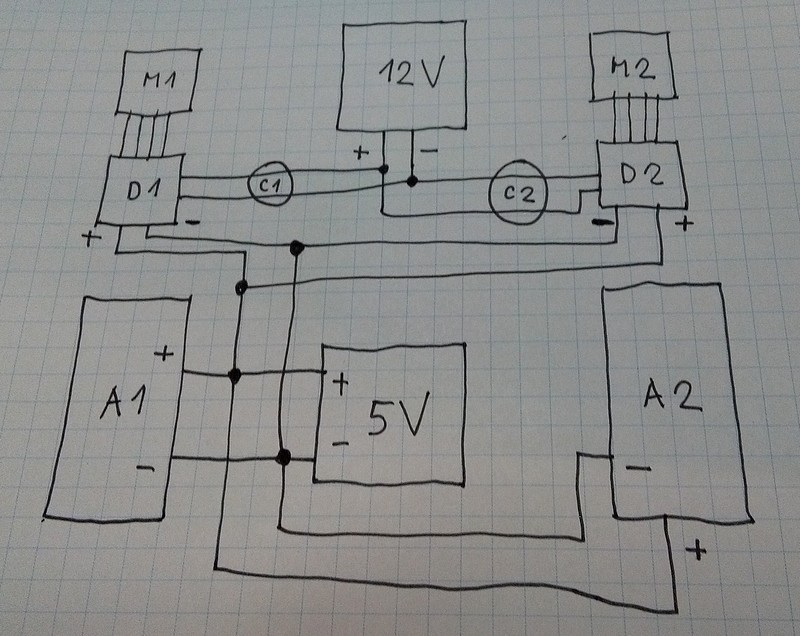

Protože mě to není úplně jasné tak se zeptám ještě jednou. Na neumělém náčrtku mám dvě arduina A1 a A2 , dva drivery D1 a D2 , dva krokové motory M1 a M2 a k tomu dva zdroje 5V na napájení arduin a driverů a 12 V na napájení motorů. C1 a C2 jsou 100uF kondenzátory dle obrázků výše.

Otázka zní : Může to být takto zapojené nebo je třeba něco rozdělit nebo přidat ochranu ?

Díky za odpovědi.

[BohousP]

Může.

[hopeter]

Díky moc.

[hank61]

Také děkuji všem. Nyní už je mi to jasné.

[milan008]

Já se jen tak opatrně zeptám, proč používáš dvě arduina?

[hopeter]

Protože nestačí piny jednoho arduina na oba krokové motory , tlačítka a koncové spínače.
