Vratná smyčka

[jipol57]

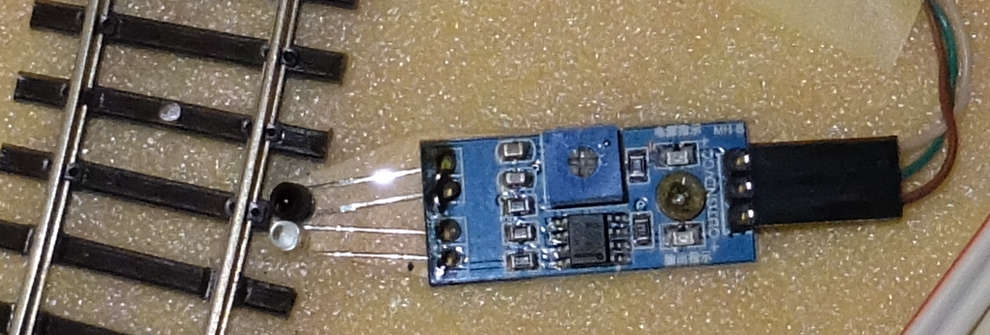

Ano nastavit se dá v širokém rozmezí. A v SN bude naprosto spolehlivé, když se správně nastaví. Já jsem nastavoval na prst vzdálený 2cm. Mám to teď taky jen ve skrytém, ale v současnosti ještě odkryté a naprosto bez problému. Ale jak jsem se už zmiňoval ve výše uvedeném odkazu, tak jsem optosoučástky vyměnil za 3mm -ové. A neskrýval jsem je pod koleje, ale zkrátil jsem jen pražec a připevnil ke koleji z boku. Ledky jsem ohnul těstě u plastu, takže nepřečuhují nad kolej. Až to budu dávat do viditelné části kolejiště, tak asi do dírek doprostřed mezi koleje.

Mám to teda na H0.

Tobě bych doporučil umístit asi 3 cm před přerušenou kolej, z každé strany. Pro jistotu. Ale z mých zkušeností přítomnost zaznamená už přiblížení pluhu. Ale u parní to může být až parní válec. No vyzkoušíš. Na jednu smyčku 4 snímače.

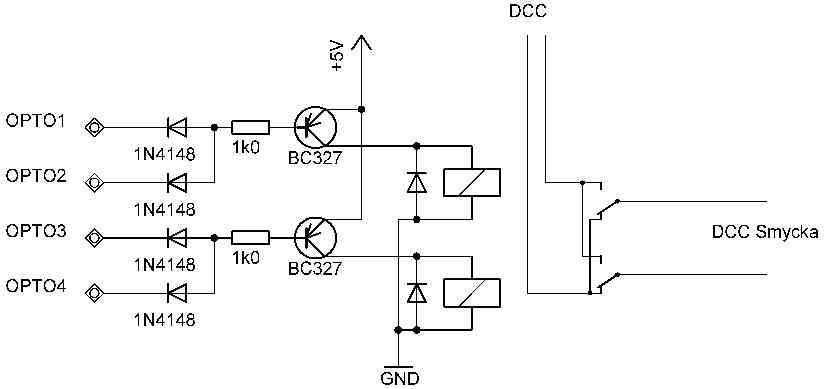

A navrhnul jsem tak narychlo schema zapojení. Relátko by mělo být asi spínáno tranzistorama. A jestli použiješ relé co jsem navrhl výše, tak by tomu všemu mělo stačit 5V.

Ještě doplním, že při jednoduchosti zapojení, není ošetřeno, kdyby jely vlaky za sebou. Jeden odjíždějící a druhý přijíždějící. To by relé cvrlikalo mezi dvěma stavy. Ale poškodit by se nic nemělo. Ani DCC řízení by to asi nevadilo.


[Trixt]

jipol57: Díky moc za doplnění.

P.S.: Proč jsou diody na kontaktech cívek? Je to stejná dioda jako jsi použil na výstupech z optočlenu?

[Fox]

ad diody: při rozpojení indukční zátěže vznikají napěťové špičky, které mohou prorazit spínací tranzistor. Proto se používají diody, které odvedou proud do zdroje. Kdyby tam diody nebyly, mohl by z toho při impulzním buzení vzniknout přístroj podobný tomu "Vyděržáj pioněr". Viz "Pelíšky", taky jsem ho měl doma, oblíbený dárek z Ruska, kde toho jinak moc k sehnání nebylo.

[BohousP]

ad diody: při rozpojení indukční zátěže vznikají napěťové špičky, které mohou prorazit spínací tranzistor. Proto se používají diody, které odvedou proud do zdroje. Kdyby tam diody nebyly, mohl by z toho při impulzním buzení vzniknout přístroj podobný tomu "Vyděržáj pioněr". Viz "Pelíšky", taky jsem ho měl doma, oblíbený dárek z Ruska, kde toho jinak moc k sehnání nebylo.

jj, pioněr by vydržel, ale ty tranzistory ne ... My jsme byli odolnější, jen to hezky vykroutilo ruce ...

[Trixt]

jipol57: A je to stejná dioda jako u optočlenů nebo nějaká jiná?

[BohousP]

jipol57: A je to stejná dioda jako u optočlenů nebo nějaká jiná?

Doporučuji 1N4007 nebo ještě lépe UF4007.
Edit: Bylo myšleno jako ochranné diody na potlačení indukovaných špiček při vypínání relé. Ne jako diody do detektoru obsazení.

[MiG]

Podle mého je 1A zatížitelnost kontaktů v případě DCC velmi málo.
A i při neDCC 3A - nic moc rezerva.

[jipol57]

Na jeden vlak a ještě k tomu TT, si myslím dostačující.
K těm diodám asi bylo řečeno vše. Ty výkonnější mohou být samozřejmě i před těmi tranzistory.

[Trixt]

Díky moc všem zúčastněným, zkusím pořešit.

[MiG]

Na jeden vlak a ještě k tomu TT, si myslím dostačující.
K těm diodám asi bylo řečeno vše. Ty výkonnější mohou být samozřejmě i před těmi tranzistory.

Zdroj byste měl dimenzovat podle očekávaných spotřebičů, ale celou proudovou cestu musíte dimenzovat podle použitého zdroje, případně jištění, ne podle jednoho spotřebiče.
Také s kontrolou na úbytek napětí i když v tomto případě to asi nebude problém.

[jipol57]

Ale v tom přepínatelném úseku bude jen jeden "spotřebič" - vlak. Není to pro celé kolejiště. A krom toho v parametrech vidím MAX CURRENT 3A. A při náhodném zkratu by měla vypnout centrála.

[MiG]

Ale v tom přepínatelném úseku bude jen jeden "spotřebič" - vlak. Není to pro celé kolejiště. A krom toho v parametrech vidím MAX CURRENT 3A. A při náhodném zkratu by měla vypnout centrála.

Nejspíš jste přesvědčen, že čtvrtá věta není nijak v rozporu s větou první.
Čiňte, jak chcete, upozorněn jste byl...

[Trixt]

MiG: Omlouvám se, ale v elektro nejsem moc zběhlý. Pokud je u relé napsáno, že má zatížitelnost 1A při 125 V AC, pak bych očekával, že při pouhých 15 V DCC signálu bude zatížitelnost kontaktů relé vyšší než 1A. Nebo ne? Bavíte se o relé, že?

[MiG]

MiG: Omlouvám se, ale v elektro nejsem moc zběhlý. Pokud je u relé napsáno, že má zatížitelnost 1A při 125 V AC, pak bych očekával, že při pouhých 15 V DCC signálu bude zatížitelnost kontaktů relé vyšší než 1A. Nebo ne?

Prvek očekávání se však střídá s prvkem zklamání. Proč by měla být při nižším napětí vyšší?

Bavíte se o relé, že?

Abych pravdu řekl, tak se už jenom bavím. V tom stejném katalogu je relé s deklarovanými 8A o 38Kč dražší. Drobná nevýhoda je, že mají jen verzi s cívkami 12V.

[BohousP]

MiG: Omlouvám se, ale v elektro nejsem moc zběhlý. Pokud je u relé napsáno, že má zatížitelnost 1A při 125 V AC, pak bych očekával, že při pouhých 15 V DCC signálu bude zatížitelnost kontaktů relé vyšší než 1A. Nebo ne? Bavíte se o relé, že?

Ono to není o "výkonu" (součin proudu a napětí). Zatížitelnost je daná velikostí a materiálem kontaktů. Max. napětí pak izolační schopností a/nebo bezpečnostními předpisy. Ani jedno se nesmí překročit.
