Zapojení přestavníku PECO + výhybka s vodivou srdcovkou

[alexander]

Presne tak, ako píšeš....

[marekvw]

tak konečne to funguje Dakujem za pomoc konečne sa možem pohnut dalej

[marekvw]


a kam vlatne pokračujú káble čierny a červený ???

Každu jednu výhybku som zapojil podla schémy jedna funguje dobre ked dám druhú oproti nastava problém mašinka mi pojde až ked dám výhybku do jednej polohy inak mi stojí všetko to sposobuje mikrospínač PL-15 ked vyhybku odpojím pd pl-15 a mám iga signalizaciu mašinka funguje vyborne aj na jedej kolaji aj na druhej kde mi to robí problém prosím netreba mi napajat každu vyhybku na Pl-15 alebo to mám zle zapojené a nastava tam skrat ?

[Myšpulín]

Pokud se podíváš na ten obrázek, tak zelený kabel napájí srdcovku a ta je odizolovaná od křídlových kolejí (nebo jak se jmenují), tj. těch dvou od srdcovky ne k jazykům, ale na druhou stranu. Pokud se přepínač pohybuje stejně jako jazyky, pak nemusí být odizolována od jazyků, jinak ano.

Takže zkontroluj, že se ti srdcovka napájí správně podle přestavení jazyků a že se nikde vodivě nespojuje s oněmi kolejemi za srdcovkou, ba naopak, že jsou tyto koleje trvale spojeny s patřičnou kolejnicí druhého odbočného směru.

Snad jsem to popsal srozumitelně, i když výhybky peco ani tyto přestavníky nepoužívám.

[marekvw]

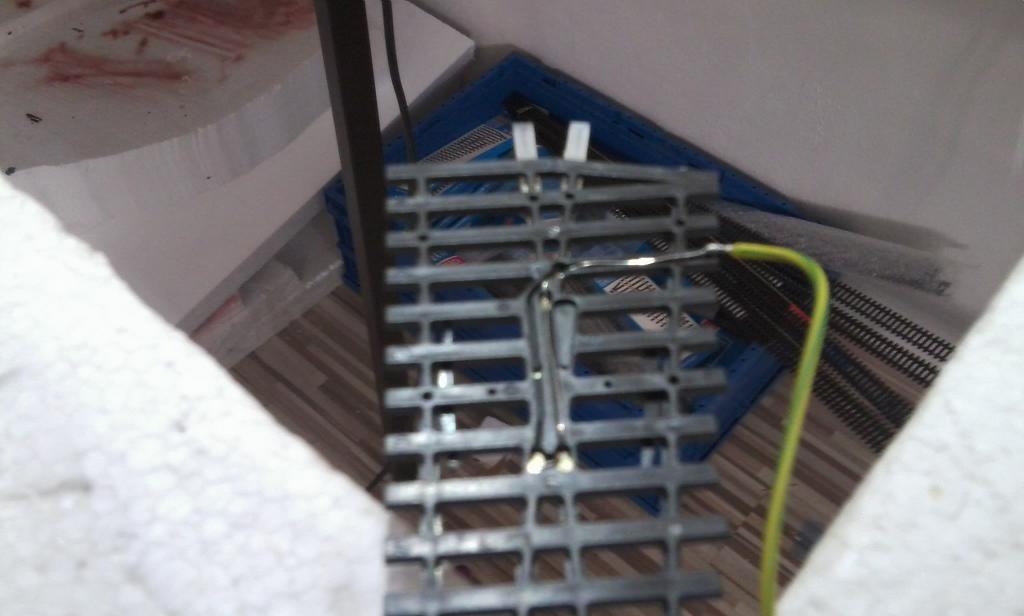

tak takto to mam zapojene napojenu srdcovku izolovane spojky zo srdcovky a robí to aj tak galibu foto nič moc ale da sa to pozriet

[Myšpulín]

... Pokud se přepínač pohybuje stejně jako jazyky, pak nemusí být odizolována od jazyků, jinak ano. ...

Neznám tyto výhybky. Odpoj přepínač od srdcovky, vem si ohmmetr a proměř vodivost a nevodivost jednotlivých částí mezi sebou, tj. propojení těch zadních kolejí, co jdou k srdcovce s patřičnou kolejnicí druhé odbočné větve, jazyků s opěrnou kolejnicí, srdcovky s kteroukoli částí a uvidíš, co propojeno je a co není a co má a nemá být. A pokud nemáš ohmmetr, pak stračí žárovičková nebo ledková zkoušečka.

[bombin]

Aby byl zde prezentovaný návod úplný a správný, přikládám foto definitivního zapojení.





Je potřeba spojit modré lanko od výhybky s červeným lankem od přepínače a červené lanko od výhybky s modrým lankem od přepínače.
Pak vše funguje jak má ( bez zkratů ).
