Elektrické propojení mezi moduly/segmenty

[cipisekmp]

Ahoj, ono je to ale porad o dvou dratech. Jen ty dva draty jsou tam nekolikrat nebot musi byt ne jen ke koleji ale i k prislusenstvi a pod. Dal je tam predpokladam nekolik okruhu ktere jsou ale zas kazdy o dvou dratech. Vem ze ja mam:
hlavni DCC koleje- dva draty
dcc prislusenstvi- dva draty
napajeni- dva draty
V podstate u vseho jsou dva draty (nehledat v tom dogma napr zbernice S-com jsou tri nebo S88 je osum dratu) takze jen jsou ruzne proplantane z cehoz vznika ta spousta dratu.
Tazateli tudiz nezbyva nic jineho, nez se proste ucit a zkouset pripadne se alespon pro zacatek s nekym osobne potkat coz je kolikrat nejlepsi reseni.
Cipisekmp.
PS nejsem elektrikar takze se predem omlouvam za pripadne nejasnosti ale ja to tak vidim.

[Hyundai]

Mockrát všem děkuji za rady . Než dám dohromady dva panely pak už to snad pujde. Rady jsou super já ještě něco našel na netu. To jse do toho pustím.

[Hyundai]

Ještě jsem se chtěl zeptat mužů na to připojit centrálu z21a WiFi router?

[Sandy]

Ještě jsem se chtěl zeptat mužů na to připojit centrálu z21a WiFi router?

z21?
No, jestli nemáš nic jiného, tak musíš.
Vzadu na z21 se vedle konektoru DC power nachází zástrčka, do které se zapojuje takový zelený "bazmek". Z toho vedou dva dráty, které přivedeš na segment a připojíš na koleje..
To jsou ty první dva vodiče, o kterých tu byla několikrát řeč. Tyto dva vodiče pak vedeš postupně z jednoho segmentu na druhý.

Pokud na segmentech budou i jiná DCC zařízení (dekodery), tak budeš muset natáhnout i další dva vodiče na napájení (obvykle 12 - 18 V DC/AC podle dekoderu).

Když se podíváš na můj obrázek (nevšímej si použitých drátů, já jsem povahou hazarder), tak uvidíš na okrajích "čokolády" oranžovobílý a modrobílý vodič. To je to, co vede z centrály z21 (mezi poučenými se to obvykle nazývá J a K).

Na prostředních svorkách jsou pak dva vodiče (zelenobílý a hnědobíly) pro napájení příslušenství (v mém případě 12V AC z nějakého spínaného zdroje - nabíječky aku zařízení).
Někdo na napájení používá i rozvod DCC. Ono těmito dráty kromě digitálních informací běhá i, tuším, 18V AC ,jinak by ty lokomotivy nemohly jezdit). Obecně se to ale nedoporučuje. Nebudu rozebírat proč.

Z těchto rozvodů pak budeš v blízké budoucnosti (o které jsem nevratně přesvědčen) napájet výše zmíněné dekodery.

WIFI router je jen třešnička na dortu, která nemá pro napájení segmentů sebemenší význam.

Omlouvám se všem pokročilejším za, poněkud primitivní, popis. Doufám, že jsem nenapsal nějakou stupiditu...

A komentáře až po reakci pana kolegy!

[Hyundai]

Děkuji za rady určitě tam budou někde digitální vyhybky. Ale na začátek tam bude něco jednoduššího. Osvětlení baráčku lamp udělám na trafo co mám. To je taky o dvou kabelech. Zatím zkusím 2moduly z jednou trati. Když se mi to zadaří pak zkusím nějaký nádraží. Jestli budou pak nějaký výstavy nebo schromaždění určitě se zajedu někam juknout.

[Ivan]

Ja použil obdobně jako cipisek

https://www.gme.cz/nasuvna-svorkovnice- ... 5-08-green

Jinak bez základní znalosti Elektro to prostě nejde, musíš se to doučit...

[Sandy]

Ja použil obdobně jako cipisek

https://www.gme.cz/nasuvna-svorkovnice- ... 5-08-green

Jinak bez základní znalosti Elektro to prostě nejde, musíš se to doučit...

Jak se "to" zabudovává do modulu?. A jaký se používá protikus?

[HonzaM]

Záleží na tom, co potřebujete propojovat. Stačí-li propojit “silové” napájení kolejí, J, K, použijí se třeba ploché konektory, jaké se používají na NiCd akumulátorech v zabezepečovavacich centrálách nebo podobných zařízeních a pak propojujete jen ty dva vodiče, J,K . Dvoupólových konektorů pro vyšší proudové zatížení je řada. Pro ovládání pak stačí jeden kablík LocoNetu. Každý segment má své dekodéry pro ovládání výhybek, detekci obsazení a návěstdla. Jejich ovládání a informace o stavu přenáší zmíněný LocoNet.

[MiG]

Ja použil obdobně jako cipisek

https://www.gme.cz/nasuvna-svorkovnice- ... 5-08-green

Jinak bez základní znalosti Elektro to prostě nejde, musíš se to doučit...

Jak se "to" zabudovává do modulu?. A jaký se používá protikus?

Protikus je třeba tento https://www.gme.cz/nasuvna-vidlice-ptr-stlz950-8g-5-08-v-green.
Zabudování šroubováním zevnitř pomocí malého plošňáku, aby byl konektor fixován při spojování a rozpojování.

[HonzaM]

Ja použil obdobně jako cipisek

https://www.gme.cz/nasuvna-svorkovnice- ... 5-08-green

Jinak bez základní znalosti Elektro to prostě nejde, musíš se to doučit...

Jak se "to" zabudovává do modulu?. A jaký se používá protikus?

Protikus je třeba tento https://www.gme.cz/nasuvna-vidlice-ptr-stlz950-8g-5-08-v-green.
Zabudování šroubováním zevnitř pomocí malého plošňáku, aby byl konektor fixován při spojování a rozpojování.

Vhodné to je, ovšem znamená to mít na to v segmentech plošňák.

[cipisekmp]

Zdravim. Takhle to mam ja.

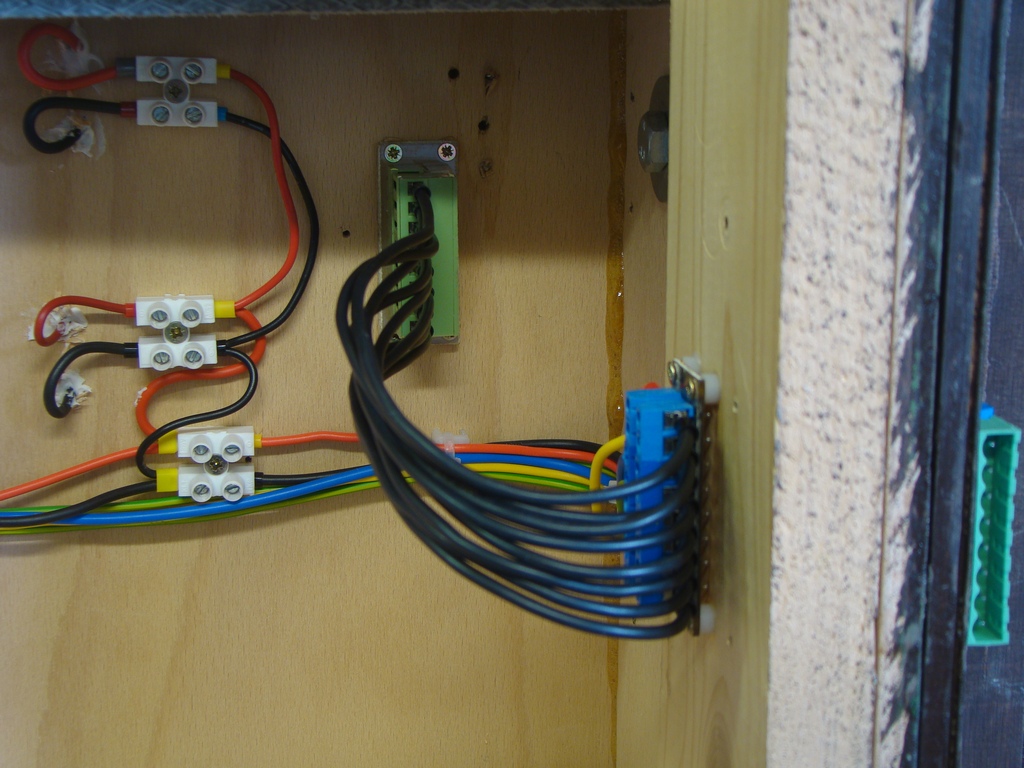

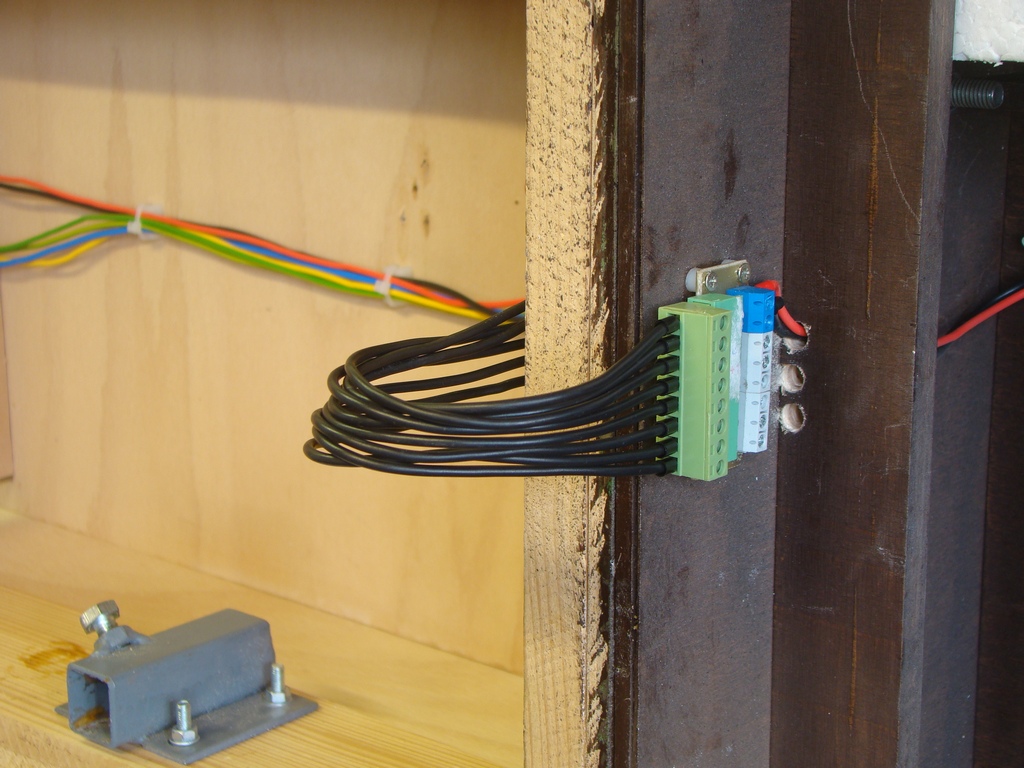

Prvni fotka je prepravni pozice a druha je spojeni modulu. Cipisekmp.

[PaMi]

Já jsem nakonec skončil a automobilových audio konektorů. Jsou odolné, snadno se rozpojují, bez problémů snesou velkou proudovou zátěž. Jsou ve spoustě variant, dvoupinové, čtyřpinové, osmipinové, šestnáctipinové.
https://www.tme.eu/cz/katalog/konektory ... CZK&page=1

[lajblt]

Mě se osvědčily konektory CANON 9. Mezi segmenty mám vedeno DCC1 (vlaky), DCC2 (příslušenství), AC1 (osvětlení), AC2 (napájení příslušenství). Prostřední pin z horní řady je nezapojený.

[Pavel-HP]

A jak se tváří protékající proud a následný napěťový úbytek??

[juroH0]

Tiež používam konektory Canon. Na vedenie trakcie sú piny zapojené trojmo pre každý pól, keďže Canony majú 1A na pin .
