Ahoj,

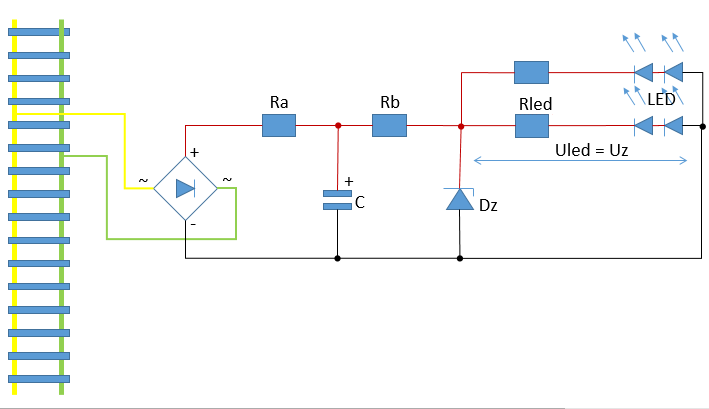

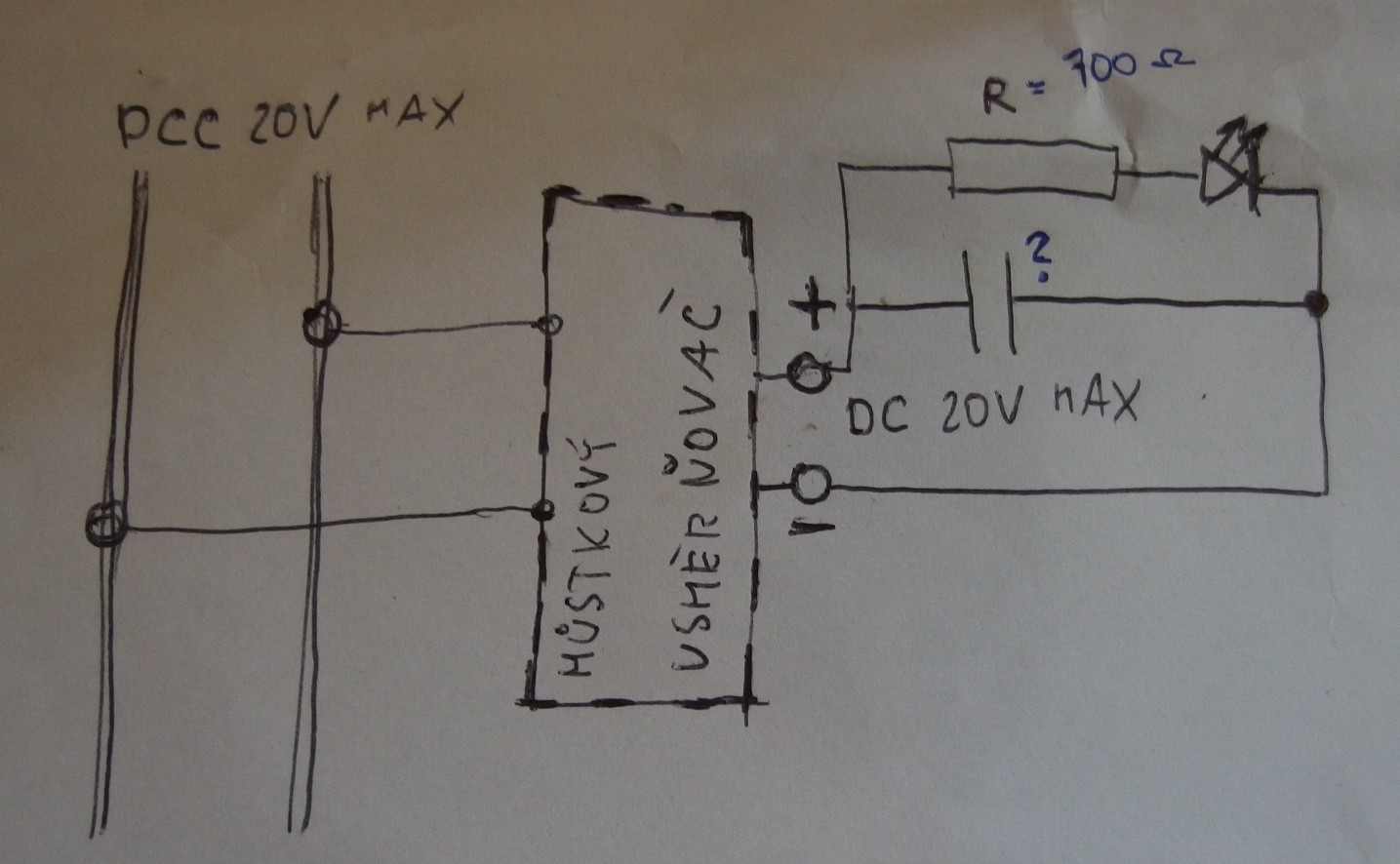

abychom se k něčemu dostali, tak přihodím takovéto schéma, jak bych se snažil navrhnout elektroniku.
Ra je takový teoretický odpor, který slouží k omezení napěťových špiček. Není úplně moc užitečný a bude znamenat pozvolné rozsvěcení ledek při postavení vagónu na koleje. Takže pokud je pro něj místo, tak je dobré ho zařadit, hodnota bude malá - jednotky ohm.
teď se musíme na schéma podívat z druhé strany, pokud má být svícení efektivní, tak je vhodné dát co nejvíce LED za sebe do série. Třeba tři. Jedna bílá LED má úbytek cca 3V, takže 3*3=9V
V katalogu tedy potřebujeme najít zenerovu diodu, která má větší zenerovo napětí (Uz) než je 9V - existují třeba 10V.
Podle toho si spočítáme velikost Rled (10V-9V)/20mA = 50 ohm.
Poslední, co potřebujeme spočítat je hodnota Ra+Rb. Tu spočítáme podle součtu proudů ledkama (na obrázku jsou dvě řady po 20mA =40mA) a předpokládaný úbytek napětí při minimálním napájení. To bude třeba 12V. Takže 12V (napájení) - 10V (zenerka) = 2V / 40mA = 50ohm. To rozdělíme jak se dá mezi Ra a Rb, aby se ledky včas rozsvítily.
Poslední co se počítá je proud zenerkou. Ten se určí jako maximální napětí (27V) mínus zenerovo napětí (10V) děleno součtem odporů Ra a Rb. Takže 17V/50ohm = 340mA, takže hledáme zenerovu diodu, která má Izmax 340mA nebo víc. Takže tam vrazíme například
1N5347BCo se týká kondenzátoru C, tak jeho hodnotu nepočítáme, ale odhadujeme - největší kapacita, která se vejde do daného objemu.
Pokud zavedeme dost velké Ra, tak nebude maximální napětí tak velké a klidně použijeme diodu
BZY010.
