Servo přestavník

[D]

Petrgar:
> nemá někdo toto schéma na návěstidlo SIBA
Ale jo, někde to tu už bylo.

[rawen]

Nazdar,
řeším problém s analogovým servopřestavníkem. Bohužel většina potenciálně zajímavých odkazů z tohoto vlákna je nefunkčních, tak prosím o
1.) funkční odkaz na ten slovenský udělátor a případně i zkušenosti z provozu
2.) zkušenosti z provozu ESU Switch Pilota Servo - zejména ohledně proudových rázů a škubání serv při zapnutí
3.) případné zkušenosti s ovladačem pana Zajíce
4.) a zejména prosím, aby si digitálisti nevšímali mé otázky

Díky, Radek

P.S.: Mám funkční ovladač osmi serv založený na PICAXE. Bohužel veškeré změny, jako např. korekce krajních poloh, je nutné řešit přeprogramováním v počítači. A taky neumí nastavit rychlost přestavení.

[navratil02]

pokud nemáš na mysli nějaký konkrétní výrobek, tak tady máš odkaz na analogové přestavníky. http://www.alchladice.cz
má vyřešené proudové rázy, zákmity serva, jejich vrčení, nastavení rychlosti a další věci. Na programování stačí jeden zabudovaný čudlík na destičce, nic jiného k tomu nepotřebuješ. Osobní spokojenost

[rawen]

pokud nemáš na mysli nějaký konkrétní výrobek, tak tady máš odkaz na analogové přestavníky. http://www.alchladice.cz
má vyřešené proudové rázy, zákmity serva, jejich vrčení, nastavení rychlosti a další věci. Na programování stačí jeden zabudovaný čudlík na destičce, nic jiného k tomu nepotřebuješ. Osobní spokojenost

Díky, ráno mi odkazy na tuhle stránku z nějakého důvodu nefungovaly.

Zbytek dotazů trvá...

Radek

[BeBe2]

Na poslední burze jsem na zkoušku koupil jeden modul k ovládání serv od p.Seidla.Modul umí jak analog(o to mi jde) tak DCC po prvních zkušenostech na stole-paráda.Takže postupně dokoupím ještě 3 kusy.Servo jsem si upravil tak,že se motor vypíná (dle návodu p.Seidla).Zkoušel jsem různé servotestery apod.bylo to o ničem.A vzhledem k tomu,že neumím programovat tak ani nehodlám nic vyvíjet a bastlit.Chci se modelařinou bavit

[pekl024]

Ahoj,

prosím o radu pro negramota .
Servo pro přestavník k montáži ze spoda na Tillig EW1 TT , ovládání analog tlačítko/přepínač. Digitálem budu jen jezdit. Prosím něco vyzkoušeného, co by jste doporučili ?

Děkuji Petr

[Pavel-HP]

Zkus "želvu".

[workous]

Mrkni na alchladice nebo u Fuldy

[navratil02]

jak tu byla zmínka, podívej se na www.alchladice.cz
A když použiješ tu jednotku v provedení analog/DCC, tak případně v budoucnu máš vše připraveno pro DCC a podle chuti si budeš moct vybírat zda stanici ovládat ručně nebo z počítače

[fulda]

V Norimberku PECO ukazovalo svoje pojetí serva. Pod označením PLS-100 je celej startset, PLS-125 je servo SG90 v docela nápaditém držáku, PLS-130 relé na přehazování polarity, PLS-120 řídící deska a PLS-135 je doplňkovej DCC dekodér (jinak je to analog na tlačítka)

[fulda]

Dneska mi jako odpadní produkt z jedné akce vyšla ovládací destička pro jedno servo. Je to podobně složité a podobně velké jako známej "servo tester 555".
V mojem provedení to má tři tlačítka - dvě pro polohy A a B a třetí pro nastavování výchylek a rychlosti.
Pochopitelně v provedení s tlačítky na plošňáku je to blbost, takže bude potřeba dodělat nějaké šroubovací svorky pro drátky od tlačítek nebo tak něco. Dal jsem podklady kluků co se víc zabývají komercí, tak pokud má někdo zájem o levné a jednoduché připojení serva, tak tady klidně dejte vědět. (teda ta levnost se dokáže pokazit, pokud se bude muset tlačítko nahradit něčím všemu odolným připraveným na extra dlouhé dráty a spol)

[workous]

Ahoj Jindro, asi bych měl zájem bude prezentace modulu v Nagánu ?

[fulda]

V hospodě nevím jestli bude prezentace.

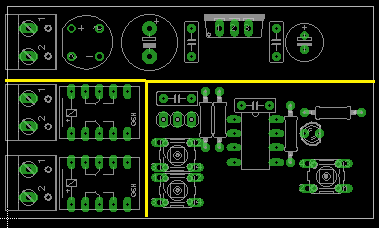

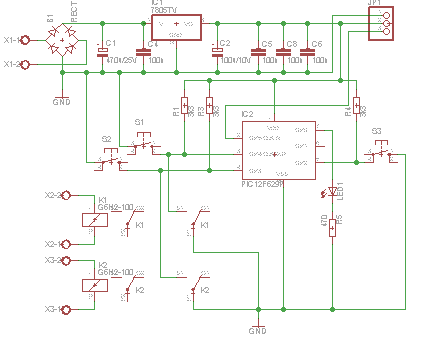

Jenom pro ilustraci jsem namaloval schéma a plošňák.
Na plošňáku jsou žlutou čárou odděleny 3 bloky:
nahoře je napájení - tohle je tam potřeba, aby se to dalo napájet pomocí vláčkového trafa - třeba FZ1
nalevo je zajištění vstupů - to je tam pro to, aby se k tomu dal připojit dlouhej drát s tlačítkem někde na pultu a nebo nějaká jiná elektromechanická legrace
napravo je vlastní ovladač - to je to o co vlastně jde.

Pochopitelně každá ta komponenta to prodražuje, takže pokud by se třeba dalo spolehnout na to, že to bude napájené ze zdroje 5V=, tak tam nebude ta horní část, pokud to bude spínané nějak přiměřeně, nebude tam levá část.
Pokud tam nebudou tlačítka na zkoušení, ale jen nožičkové hřebínky, zase to bude jednodušší.

Jo a jako výkonový modul pro locoIO to použít půjde.

[workous]

Asi bude potřeba to nabízet ve třech verzích ...tišťák jeden a dle potřeby osadit

[rawen]

Anebo se lidi konečně naučí servo otevřít, vyndat elektroniku, přímo na motorek připájet dva dráty vedoucí k dvojitému přepínači on-off-on připojenému k tvrdému zdroji 3V podle schématu již dříve zveřejněnému... Servo na ebay za 50Kč, přepínač max. 10Kč, drát taky. Výchylku nastavím přilepením zarážek, když to budu chtít mít super posichrované, vložím ještě tlačítkový spínač, aby servo v krajní poloze zbytečně nebylo pod napětím.

Radek
