Na SPAXu mi problikává červená LED jako při zkratu. Při odpojení kolejiště chyba trvá. Lokomotivy jezdí normálně.
Co může být špatně?

[sidlo]

Dnes ten SPAX fungoval bez jediné chyby.

[Masinka85]

aj ja jsem predelaval program na Vedzes, vymyslel jsem uplne novy algoritmus. Smola, ze se to neda napalit do starych verzi.
Pouzivam ted Attinu 2313A, ktera ma trosku jiny datasheet.

Myslíš, že je to vlivem datasheetu? Jako renomovaný programátor (viz viewtopic.php?f=6&t=14184#p315271) by si se měl vyjadřovat odborně a ne používat cizí slova, kterým zdejší uživatelský plebs nerozumí.

[Zdenek Valter]

Nezkoužel někdo další úpravy SPAXu podle KMŽ Brno I?
https://www.kmz-brno.cz/uprava-zesilovace-spax/

[zdeno]

aj ja jsem predelaval program na Vedzes, vymyslel jsem uplne novy algoritmus. Smola, ze se to neda napalit do starych verzi.
Pouzivam ted Attinu 2313A, ktera ma trosku jiny datasheet.

Myslíš, že je to vlivem datasheetu? Jako renomovaný programátor (viz viewtopic.php?f=6&t=14184#p315271) by si se měl vyjadřovat odborně a ne používat cizí slova, kterým zdejší uživatelský plebs nerozumí.

nevim, kde se to tu vzalo, kde je komment Sidla, na ktory odpovidam.
Jinak Attiny2313 maji opravdu jiny datasheet nez Attiny2313A !!

[Zdenek Valter]

Tak jsme úspěšně nasadili úpravu spaxu dle KMŽ Brno - SPAX2020. Zatím bez zjištěných problémů.

[Zdenek Valter]

Tady je test - 12 loko na jednom Spaxu - vypnutí i zapnutí bez problému

[Zdenek Valter]

O víkendu proběhlo naše klubové ježdění.
Vše proběhlo bez nejmenších problémů za mne chlacům z KMŽ Brno velký dík.

[sidlo]

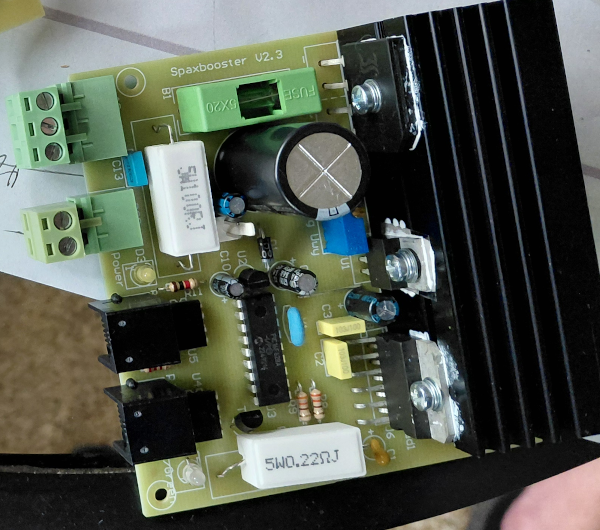

Na obrázku je SPAX nějaká Polská verze Spaxu. Je tam nápis Spaxbooster V2.3.
Máte k tomu někdo návod? Případně jak zapojit konektor se třemi svorkami (na obrázku v levém horním rohu)?


[fulda]

Podle použitých součástek to bude jen plošňáková modifikace spaxu "SHMDBoost v0.4".
Takže fotka shora a zdola myslím bude stačit k určení co je kde.

[Zdenek Valter]

Na obrázku je SPAX nějaká Polská verze Spaxu. Je tam nápis Spaxbooster V2.3.
Máte k tomu někdo návod? Případně jak zapojit konektor se třemi svorkami (na obrázku v levém horním rohu)?


Škoda, vědět to před Milevskem tak bych se kluků zeptal.

Dovolím si zde vznést můj názor - zřejmě je to napájecí konektor AC/DC a jsou zapojeny jen krajní vodiče. Tím pádem je nezáměnný s jiným.

[fulda]

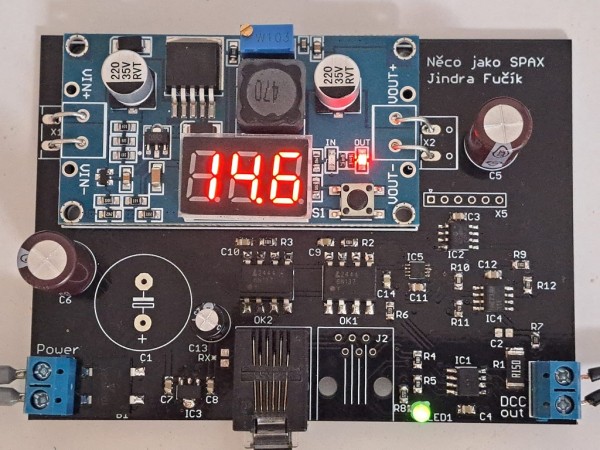

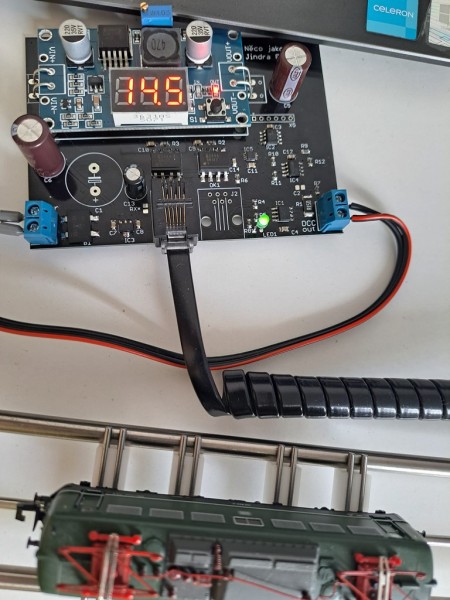

Pro pobavení, takhle nějak si představuji SPAX já. Tedy tohle je moje verze SPAXu, která nepotřebuje tunové topení a má nastavitelné napětí a tak.

[Zdenek Valter]

Pro pobavení, takhle nějak si představuji SPAX já. Tedy tohle je moje verze SPAXu, která nepotřebuje tunové topení a má nastavitelné napětí a tak.



No na pohled to máš Jindro jako vždy pěkné

Můžeš mi prosím jako zvědavému prozradit jeho parametry?
Co jsi tam dal za můstek pro výstup DCC?
Jaké je proudové omezení popřípadě zda ho můžeš nastavit?
Jaký jsi použil modul DC-DC Step Down

[fulda]

On je to takový experiment s DRV8870, spíš jestli to bude k nějakému užitku.
Zatím se mi to nechová tak, jak bych si představoval. Má to nastavitelný limit 2-2,5A jako soft a 3 nebo 3,5 A jako hard, ale nějak mi to zlobí.
Step down je tam nějaký laciný, spíš kvůli tomu integrovanému voltmetru.

[Zdenek Valter]

On je to takový experiment s DRV8870, spíš jestli to bude k nějakému užitku.
Zatím se mi to nechová tak, jak bych si představoval. Má to nastavitelný limit 2-2,5A jako soft a 3 nebo 3,5 A jako hard, ale nějak mi to zlobí.
Step down je tam nějaký laciný, spíš kvůli tomu integrovanému voltmetru.

Díky!
