Vratná smyčka-zapojení

[miroslav lengyel]

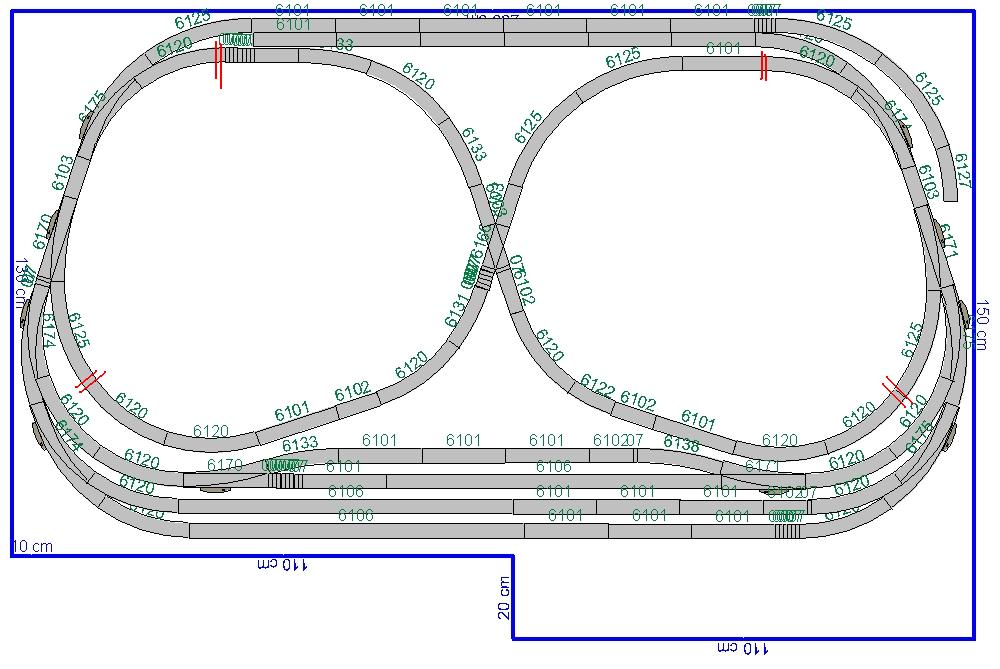

Zdravím kolegové,tak jsem se rozhodl pro rozšíření svého kolejišťátka o dvě vratné smyčky a rozšíření skrytého nádraží.Vzhledem k prostoru jsem to vyřešil jak je patrné z přiloženého obrázku s tím,že se dvě smyčky v podstatě v jednom místě prolínají.Teď k mým dotazům:
1/jsou koleje přerušené na správných místech?
2/bude stačit na obě smyčky jeden modul?
Pro šťouraly ,těch 10mm kolejí si nevšímejte,takhle to nakreslil Wintrack v automatickém spojení kolejí,ve skutečnosti to bude jinak,jde jen o elektrické zapojení.

Podle mě by to tak mělo být,ale babička mi vždycky říkal:Mirku,když nevíš,tak se zeptej
Předem děkuji za fundované odpovědi.Míra

[Ferda]

1) ano
2) ano
3) mám obavu, že ti nevýjde stoupání

[miroslav lengyel]

Zdravím Ferdo,Tvůj předpoklad je naprosto oprávněný pokud uvažuješ v nějakých normách stupání 3%,ovšem u nás v Sudetech se s tím moc nemažeme Ten kratší sjezd má 4,3% k obloukové veksli a pak to ještě přes další dvě klesá na 75 mm.Druhý sjezd má 3,3%,takže nic s čím by si mé stroje neporadily .Větší sranda bude,až to budu roubovat do stávajícího panelu ještě že mám dobré styky ve zdravotnictví,protože asi bude zvýšená spotřeba Ibalginu až s tím budu v leže a s vykrouceným krkem zápasit
Občas se kouknu k vám a musím konstatovat,že to rvete na bomby jakoby jste chtěli předhonit čas.S napětím očekávám kdy se vám povede zlomit náčelníka Míra

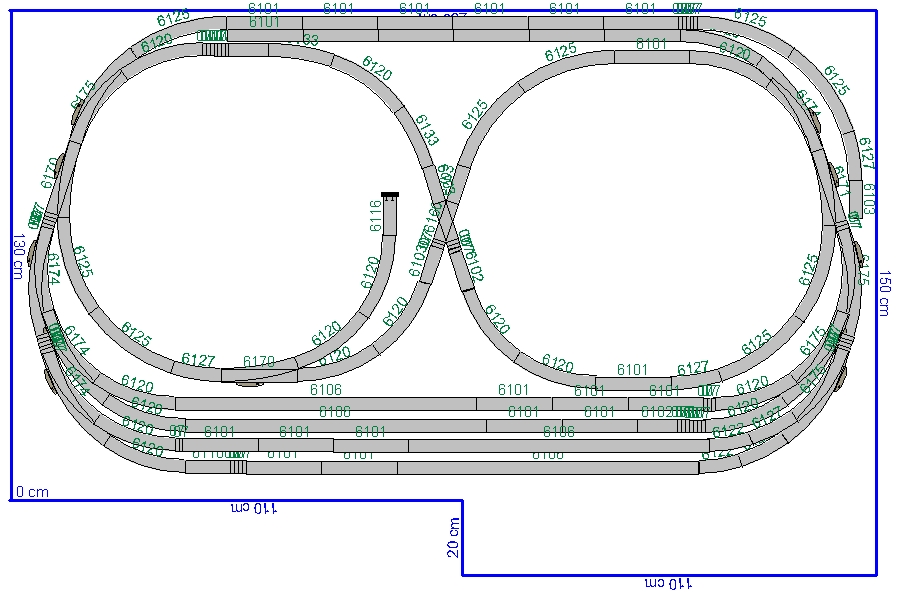

Ještě jsem to malinko upravil a překvapivě mi zbyla jedna veksle,tak jsem ji využil na jednu kusou kolej pro případný budoucí motor V 135 až ho někdo začne vyrábět.

[mizl]

Dobrý den

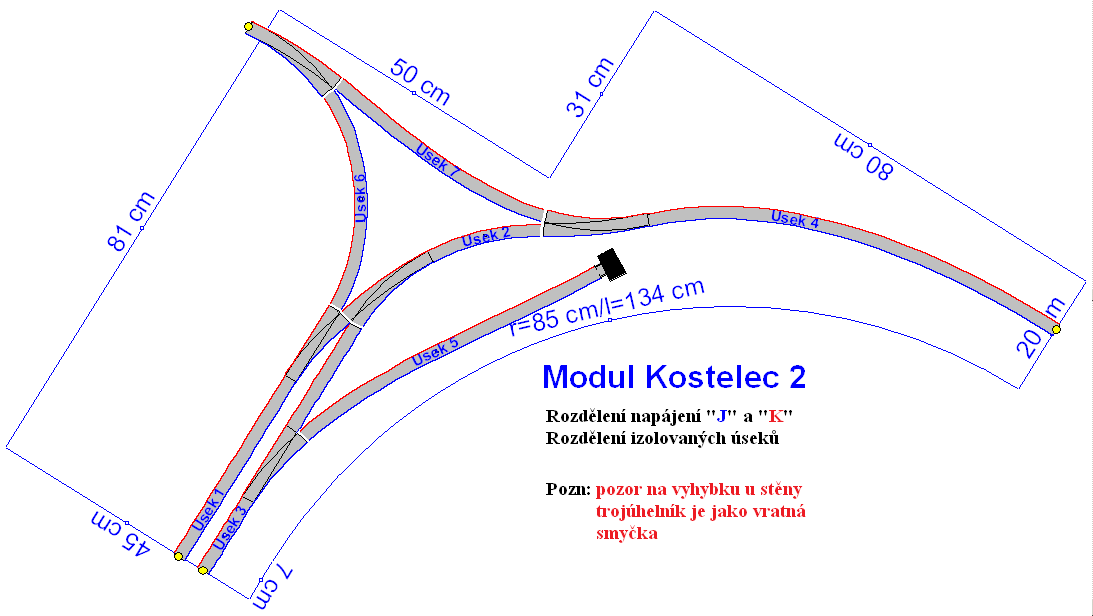

koukám že se tu řeší vratná smyčka. Já mám problém smím návrhem na jednom mým modulu. Jedná se o výjezd s nádraží do dvou směrů a spojnicí. Je to vlastně takový trojúhelník. Při kreslení dokumentace a rozkreslení průběhu "J" a "K" v koleji jsem zjistil, že jsem vytvořil vratnou smyčku. Je mi jasné, že budu muset použít modul pro vratnou smyčku. V čem mám, ale nejasnosti je, jak vměstnat modul do zapojení. Kdyby to byla obyčejná vratná smyčka tak to bych dohromady dal, ale tady sem se nějak zasekl. Asi potřebuju nakopnout do z-----e. Mohl by mi někdo nakreslit schéma ?? Chtěl bych hlídat všechny izolované úseky tak jak je to nakreslené. předem díky

[Ferda]

1) Není to trojúhelník, ale triangl! (pro případ, že by někdo opravdu použil zázračné okénko "hledej...")
2) Pro modul vratné smyčky je asi nejvhodnější umístění v úseku č.7 (ty další dva tzn. č.2 a č.6 nejsou pro smyčku podstatné a jejich využití je snad jen pro zpětnou vazbu)
3) Největší problém bude v tom, že do úseku 7 se ti určitě nevejde nejdelší vlak. Řešení jsou v podstatě 2
- neprovozovat osvětlené vozy a důsledně galvanicky oddělit nápravy u všech vozů / pak lze za vlak považovat jen lokomotivu a ta by se tam určitě vešla a i tak budeš muset udělat ještě krátké oddělovací úseky z každé strany
- použít modul vratné smyčky ZIMO / taky potřebuje další dva oddělovací úseky z každé strany a navíc sáhnout hodně hluboko do kapsy

Existuje ještě jedno řešení: Jako smyčkový úsek použít (úsek6 + úsek7 + výhybku u stěny + kus koleje za ní), nebo (úsek2 + úsek7 + úsek4 + možná další kus koleje za ním). Pak se ti už snad nejdelší vlak vejde a je po problému. Bohužel v tomto případě nebude možné hlídat úseky tak, jak jsi je nakreslil. Vlastně by to možné bylo, ale jen pomocí optosensorů, jazýčkových kontaktů atp., né pomocí modulu obsazení.

[fulda]

Předpokládám, že na každou stranu bude ještě pokračovat další modul.
Nějaké obrázku jak se zapojuje vratka v trianglech jsem dával tady: viewtopic.php?f=6&t=3946&p=67643#p67599
Možná bych uvažoval o tom, dát modul na úseky 2,4,7
Pochopitelně s ohledem na nejdelší soupravu.

[mizl]

Díky za odpovědi. Takže z toho mi tedy ( pokud sem to dobře pochopil ) vyplývá, že nemůžu použít moduly obsazení úseků, ale pomocí kontaktů či optozávor jen zpětné hlášení. Přepracovat v plánu rozvržení "J" a "K" na kolejnicích podle toho která trať bude používaná jako hlavní. Zkusím to nakreslit a dát to ke "schválení" vám zkušenějším .
Teď něco o provozu. Celkový plán je myšlen takto http://mizl.rajce.idnes.cz/www.modely.bis/#Kolejiste.jpg. Mělo by se jednat pouze o lokální horskou trať. Na trati by se měli provozovat jen osobní a spěšné spoje. Nákladní doprava jen jednou za čas. Výhybkou u zdi je myšlena do budoucna, aby se dal rozšířit modul za zeď pro servisní či odkládací nádraží. Nákladní souprava by do něj přijela a vyjela by jiná do koncové stanice.

Ještě tedy jedna otázka, nebo spíš ujištění. Předpokládám, že dekodéry se zapojují v pořadí : vratná smyčka - obsazení - koleje. Protože kdyby bylo zapojení obsazení - vratná smyčka - koleje, tak by obsazení mohlo zareagovat, že je úsek obsazen. Přeci jen dekodér vratné smyčky má nějakou tu spotřebu. Je to tak jak si myslím.

[fulda]

Díky za odpovědi. Takže z toho mi tedy ( pokud sem to dobře pochopil ) vyplývá, že nemůžu použít moduly obsazení úseků, ale pomocí kontaktů či optozávor jen zpětné hlášení.

To jsi pochopil špatně.
Modul obsazení úseku můžeš použít, jen se musíš podívat jakej a jak ho použiješ.
Namaluj do obrázku kde a kolik chceš provozovat úseků, jaké máš moduly, a já ti pak poradím co s tím.

[mizl]

ok . na návrhu schématu se již pracuje. Co se týče systému používám LENZe. Konkrétně by se jednalo o LB101 pro hlídání úseků, LR101 pro zpětnou vazbu a pravděpodobně LK200

[mizl]

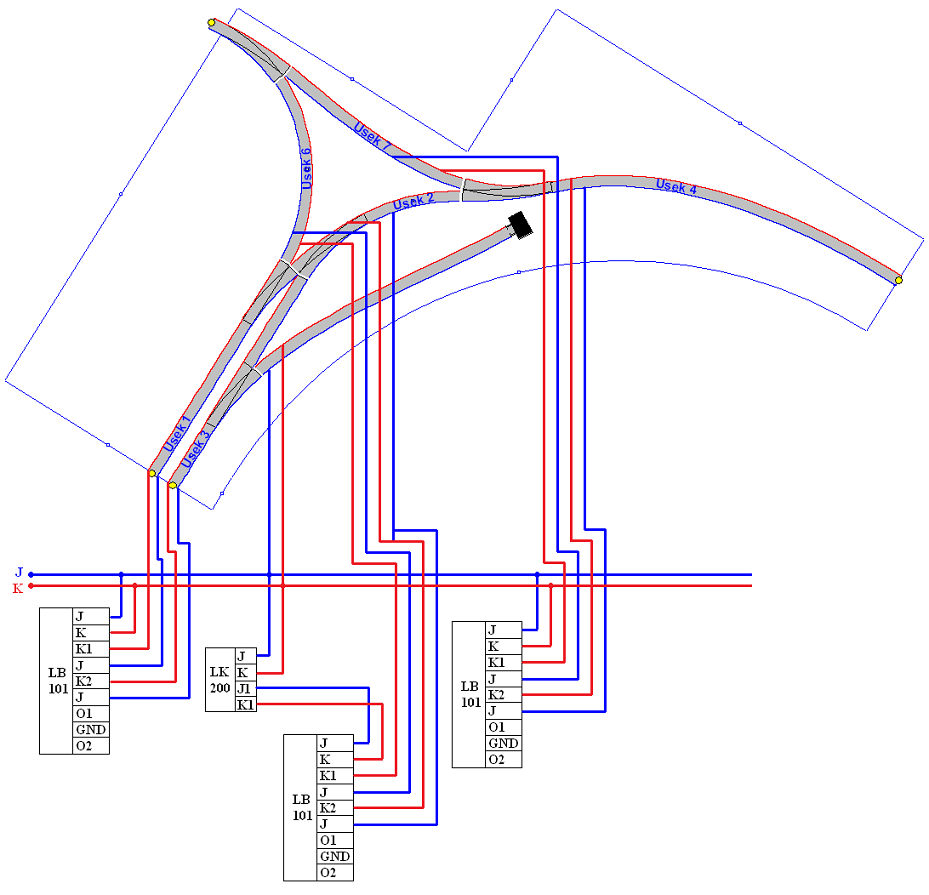

Tak jsem spáchal nějaké to schéma která přikládám. S tím dekodérem vratné smyčky bych možná použil i jiný. LK200 je dost drahý.

[fulda]

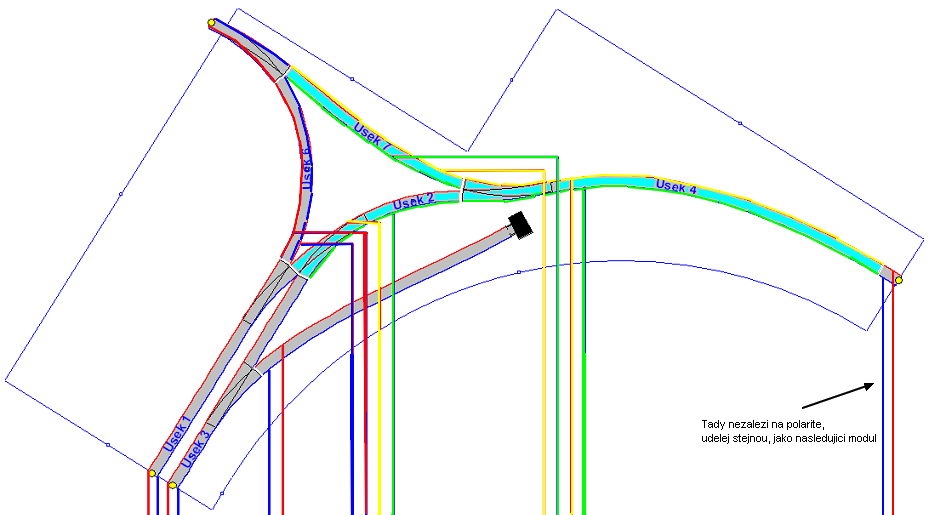

Neumím takové hezké obrázky jako ty, tak jen náznakem

ty co jsou žluté a zelené jsou nejprve do LK200 a pak do LB101 (LB100)

Roztíl je jenom v tom, že jsem vratnou část trochu prodloužil, snad se do ní vejde souprava

[mizl]

Neumím takové hezké obrázky jako ty, tak jen náznakem

ty co jsou žluté a zelené jsou nejprve do LK200 a pak do LB101 (LB100)

Roztíl je jenom v tom, že jsem vratnou část trochu prodloužil, snad se do ní vejde souprava

Já sem asi tupec a nebo to nevidím. Nějak mi to nechce jít do palice. Měj se mnou prosím trpělivost. Můžu tedy vycházet z toho co jsem nakreslil já ? je to jinak dobře nakreslené ? Mohl by jsi to rozkreslit trochu víc ?! Předpokládám, že LB101 co hlídá úseky "7" a "4" musím taky hodit za dekodér ?

[Jojo]

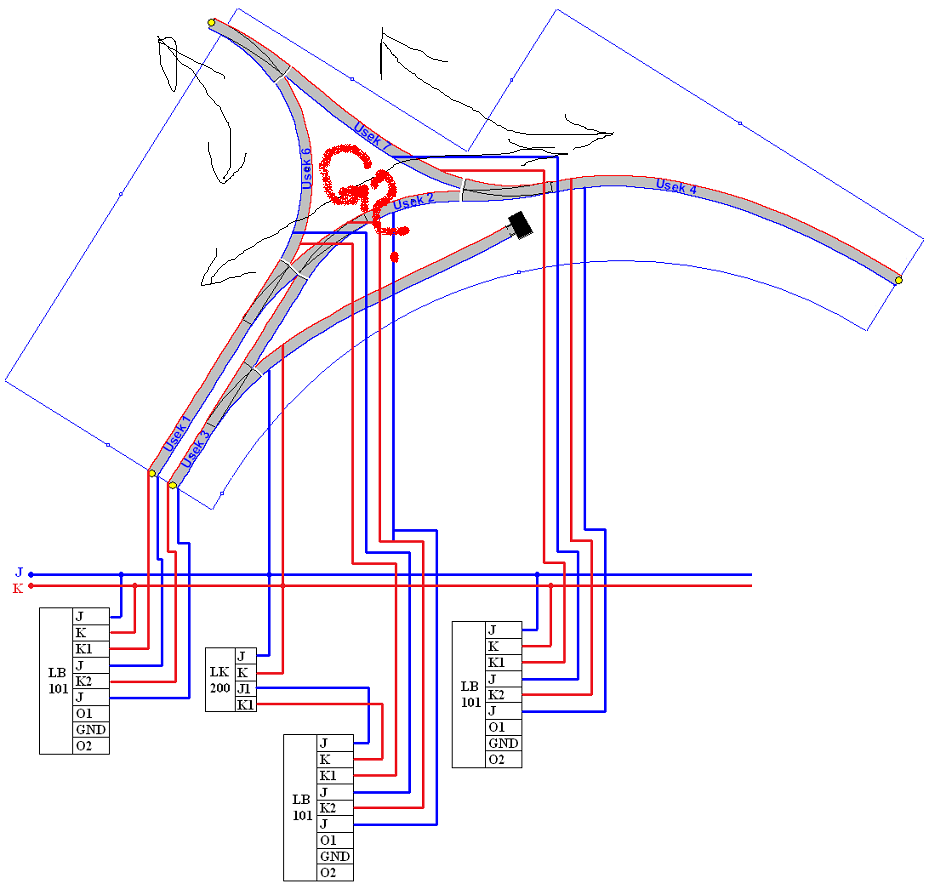

Kde ,ako myslíš vratnu smyčku? Nejak mi to ? Jeto triangel ,ale tiež mi to nejako nejde do hlavy?
Omluvam sa za kvalitu ,ale cestujem.

[mizl]

Kde ,ako myslíš vratnu smyčku? Nejak mi to ? Jeto triangel ,ale tiež mi to nejako nejde do hlavy?
Omluvam sa za kvalitu ,ale cestujem.

Myslíš to schéma nebo ten triangel?

[Jojo]

Alebo skus Lokopina. Zlatý to chlap.
