Modul detekce obsazení DR4088/OPTO

Vše pro digitální provoz - dotazy, praxe, návody, postupy, normy, kompatibilita atd.

Moderátoři: Michal Dalecký, Jarda H., Rudolf

Modul detekce obsazení DR4088/OPTO

Příspěvekod HonzaM » stř 20 bře, 2019 10:10 am

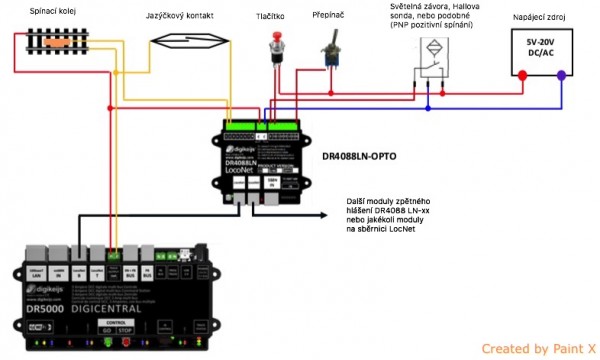

Abych předešel nedorozuměním, způsobeným výrobcem nepříliš šťastně voleným typovým označením modulu DR4088LN-OPTO (týká se i modulů pro sběrnice S88 a RB), přikládám schema předpokládaného zapojení tohoto modulu. Nejde tedy o modul s obvyklou proudovou detekcí (jak se několik modelářů domnívalo), u nějž by byl detekční obvod opticky oddělen, ale o modul, který pouze umožňuje vhodného snímacího obvodu s optočlenem, který se připojí na jeho vstup.
Přílohy
Naposledy upravil HonzaM dne čtv 21 bře, 2019 10:15 am, celkově upraveno 1
N, epocha 5,6, Digitrax, DR5000, MGP, TC9 Gold
http://www.1ku160.cz
HonzaM

Příspěvky: 2029
Registrován: úte 05 úno, 2013 9:01 am
Bydliště: Praha

Re: Modul detekce obsazení DR4088LN-OPTO

Příspěvekod Trixt » stř 20 bře, 2019 10:55 am

Takže se dá, pokud to správně chápu, využívat například při detekci pozice spřáhla lokomotivy a vagónu nebo počítání vozů pomocí optočlenu, případně k detekci pozice výhybek apod.
TT, panel 2520x1010 mm, epocha V, centrála DR5000, sběrnice LocoNet, sw RocRail
Trixt

Příspěvky: 716
Registrován: stř 13 čer, 2018 9:44 pm
