NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Arduina

Příspěvekod BorgMcz » ned 12 čer, 2016 7:48 am

Tak jsem si hrál, zkoušel a blbnul a výsledek je zde.
http://www.dccmm.cz/index.php/dcc-model ... ci-arduina

Je to popis a návod na výrobu převodníku, který vám umožní ovládat kolejiště z tabletu, smartphonu, PC připojených do sítě LAN, Wifi. Základem je Arduino a hotové shieldy. Programy pro Android a iOS jsou zdarma, takže levné a efektivní.
Převodník(doplněk) simuluje připojenou centrálu Z21 a tak lze používat programy, pro tuto centrálu.
další věci zde - http://www.dccmm.cz nebo http://dcc.zde.cz
BorgMcz

Příspěvky: 188
Registrován: ned 06 zář, 2009 3:52 pm
Bydliště: Karlovarský Kraj

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod fulda » ned 12 čer, 2016 1:06 pm

Asi se nečeká že to budu komentovat že?
Za pravopisné chyby v této zprávě může moje učitelka češtiny.
Uživatelský avatar
fulda

Příspěvky: 4538
Registrován: pon 09 srp, 2010 8:08 am
Bydliště: Praha - Uhříněves

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod zavovi » pon 13 čer, 2016 6:56 am

Nevypadá to špatně. Hlavně je to levné a jednoduché. Je otázka jaká je spolehlivost a tak.

Já jsem se pustil svou vlastní cestou a už jsem se dostal až sem: http://www.zavavov.cz/cz/modelova-zelez ... ntrala-tcs

Zatím to není nic moc a je na tom ještě pořád spousta práce. Ale třeba to někdy dokončím do stavu, který si představuju - nějaký hotový produkt.
Naposledy upravil zavovi dne úte 24 črc, 2018 1:30 pm, celkově upraveno 1
H0 - DCC - Android - Elektro - Programování
http://www.zavavov.cz
zavovi

Příspěvky: 134
Registrován: úte 18 lis, 2014 9:34 pm
Bydliště: Brno

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod Pulec » pon 20 čer, 2016 8:22 am

Dobrý den jsem tu nový, a prosím o podporu a pomoc při stavbě vše potřebné jsem objednal.Mohu se tu na vás obracet?Děkuji
Pro začátek.Mohu použít k napájení cele sestavy toto trafo
(viz odkaz dole)? Je to staré piko.
Začínám od nuly a zatím nemám skoro nic mimo objednaných součastek,Arduino,router,pc tablet.
Koleje bude jednoduchý ovál nejspíše TT?Poraďte prosím
Ovládat chci pouze počítačem ,tabletem,na jednoduchém oválu,jen testovací kolejiště.
Co budu ještě potřebovat?

http://imageshack.cz/image/vFN
Pulec

Příspěvky: 16
Registrován: ned 19 čer, 2016 6:00 am

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod zdeno » pon 20 čer, 2016 1:40 pm

Pulec píše:Co budu ještě potřebovat?

hlavne chut ucit se nove veci , strasnou spoustu novych veci :)
---
jinak mi to trosku pripomina jine forum, kde nekdo napisal,
"mam 20m dratu a chtel bych si postavit paralyzer, prosim, poradte"
Uživatelský avatar
zdeno

Příspěvky: 1727
Registrován: pon 11 črc, 2011 8:54 am

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod TonikM » pon 20 čer, 2016 6:15 pm

Pulec píše:Dobrý den jsem tu nový, a prosím o podporu a pomoc při stavbě vše potřebné jsem objednal.Mohu se tu na vás obracet?Děkuji

Co budu ještě potřebovat?

http://imageshack.cz/image/vFN


To trafo by jsi mohl použít třeba pro H-Centralu či podobné centrály (bráné 16V AC).
http://dcckoleje.marekiss.cz/booster.html

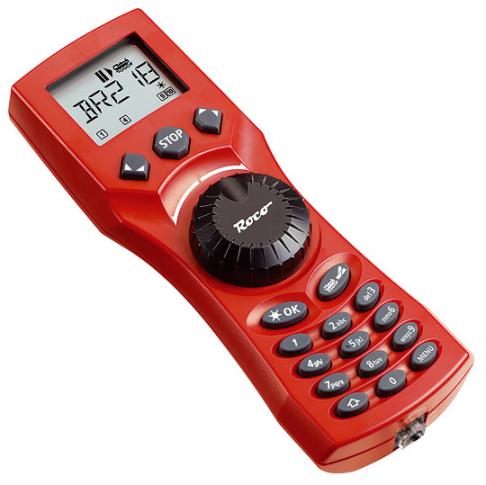

Ta je základem. Jinak popisovaný výrobek je doplněk (ovladač) v jiné formě, než jak doposud bylo zvykem. Asi nejznámější bude Multimouse.
http://www.eurotrainhobby.com/images/pi ... /10810.jpg

Píše bych se asi snažil nejdříve prostudovat, co to je digitalní kolejiště a co tam patří, než začneš něco stavět.
TonikM

Příspěvky: 97
Registrován: čtv 22 led, 2015 5:50 pm

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod michal.kubista » úte 21 čer, 2016 8:58 am

Ahoj.
Tak jsem si osadil a zprovoznil ovládání kolejiště podle BorgMCz návodu a pro zájemce zde popíšu první zkušenosti.
1. Samotná stavba je celkem jednoduchá a použijete minimum součástek. Přesto mám drobné upzonění. Svojí nepozorností jsem půl dne hledal chybu, která nebyla - použil jsem Arduino Mega (protože jsem jiné neměl) a ono to nefungovalo. Finta je v tom, že kompilátor pro Mega použije jiný TX/RX port a je tedy zapotřebí propojky na jiné piny. Pokud ale toto zařízení postavíte s Arduinem Uno, tak jste v pohodě.
2. Oživení - vše chodilo na první zapnutí (když nepočítám tu lapálii s Mega), já jsem jen použil jiné IP ardesy, ale to byla otázka pár fteřin z PC a v aplikaci na tabletu. Na BorgMczových stránkách je popis dostatečný.
3. Provoz na tabletu mi ze začátku padal. Bohužel jsem využil svoji domácí síť, kde komunikuje spousta zařízení, PC, ... Program pro Arduino není odladěný na takový provoz, proto jsem pro ovládání kolejiště vytvořil vlasní samostatnou síť a výsledek je mnohonásobně lepší.
4. S ovládáním loko jsem celkem spokojený, zejména u zvukových loko nemusím hledat jednotlivé funkce. Zato ovládání výhybek a příslušenství mi přijde hrazné a pro trochu větší kolejiště nepraktické a nepřehledné, za mě palec dolu.

Já do teď měl všechny ovladače drátové. Když k vám dojde malé dítě a chce jezdit, tak má tendenci za vláčkem chodit a tady je bezdrátový ovladač požehnáním a toto řešení můžu doporučit. Jednoduché, levné, použitelné.
BorgMcz, díky, ty Německé stránky se mi nechělo luštit :-)
michal.kubista

Příspěvky: 350
Registrován: úte 06 říj, 2009 1:48 pm
Bydliště: Břeclavsko

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod TonikM » úte 21 čer, 2016 6:42 pm

michal.kubista píše:3. Provoz na tabletu mi ze začátku padal. Bohužel jsem využil svoji domácí síť, kde komunikuje spousta zařízení, PC, ... Program pro Arduino není odladěný na takový provoz, proto jsem pro ovládání kolejiště vytvořil vlasní samostatnou síť a výsledek je mnohonásobně lepší.


Zde bych jen doplnil, že je to spíše použitým protokolem UDP, kde není žádná opravná kontrola dostupnosti packetu a jeho pořadí. Levné routery při zatížení mají tendence přehazovat pořadí packetů a nebo je úplně zahodí.
Možná že i proto u Z21 je dodáván router TP-link, který vytvoří samostatnou síť.
Jedná se pouze o odhad, podle zkušeností z provozu síti FTTB.
Nemám jak ověřit testováním. Ale možná to také postavím, už jen ze zvědavosti.
TonikM

Příspěvky: 97
Registrován: čtv 22 led, 2015 5:50 pm

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod BorgMcz » čtv 23 čer, 2016 7:14 am

Ano, je to nesvar protokolu UDP ktery pouziva uz z21. Lepsi je to mit za samostatnym routrem.
další věci zde - http://www.dccmm.cz nebo http://dcc.zde.cz
BorgMcz

Příspěvky: 188
Registrován: ned 06 zář, 2009 3:52 pm
Bydliště: Karlovarský Kraj

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod Pulec » čtv 30 čer, 2016 4:30 pm

Dobrý den.Tak součástky jsou doma a už napájeny na tišťák.Ovladání roco multimaus,DCC 10764,a trafo také.Potřebuji ještě sehnat kabel (viz odkaz) mezi Dcc a multimause.Mám jen jeden .Nevíte kde se dá sehnat za rozumný peníz?

http://www.elektrickevlacky.cz/modelova-zeleznice-digitalni-propojovaci-kabel-roco-6pin_p_5979.html
Pulec

Příspěvky: 16
Registrován: ned 19 čer, 2016 6:00 am

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod MiG » čtv 30 čer, 2016 4:48 pm

Buď takto (až přijde)
http://www.ges.cz/cz/hledat/?search=WK66
nejsem si jist, jestli není nutno jeden konektor otočit

nebo takto

http://www.ges.cz/cz/mpfk-6-s-GES06900298.html plus 2x http://www.ges.cz/cz/mp-6-6-GES06600693.html plus (i půjčit) http://www.ges.cz/cz/kleste-krimpovaci-ht-2096-c-GES07400288.html či obdobný typ.
MiG

Příspěvky: 932
Registrován: sob 14 úno, 2015 11:55 pm

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod BorgMcz » čtv 30 čer, 2016 4:50 pm

Pulec píše:Dobrý den.Tak součástky jsou doma a už napájeny na tišťák.Ovladání roco multimaus,DCC 10764,a trafo také.Potřebuji ještě sehnat kabel (viz odkaz) mezi Dcc a multimause.Mám jen jeden .Nevíte kde se dá sehnat za rozumný peníz?

http://www.elektrickevlacky.cz/modelova-zeleznice-digitalni-propojovaci-kabel-roco-6pin_p_5979.html



Stačí bohatě 4p na 4p, to v lepším obchodě s PC technikou vyrobí za pár korun. Případně lze použít telefonní kabel, jen je třeba ohlídat že má všechny 4 vodiče, protože se prodávají jen dvouvodičové.
další věci zde - http://www.dccmm.cz nebo http://dcc.zde.cz
BorgMcz

Příspěvky: 188
Registrován: ned 06 zář, 2009 3:52 pm
Bydliště: Karlovarský Kraj

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod MiG » čtv 30 čer, 2016 4:52 pm

BorgMcz píše:
Pulec píše:Dobrý den.Tak součástky jsou doma a už napájeny na tišťák.Ovladání roco multimaus,DCC 10764,a trafo také.Potřebuji ještě sehnat kabel (viz odkaz) mezi Dcc a multimause.Mám jen jeden .Nevíte kde se dá sehnat za rozumný peníz?

http://www.elektrickevlacky.cz/modelova-zeleznice-digitalni-propojovaci-kabel-roco-6pin_p_5979.html



Stačí bohatě 4p na 4p, to v lepším obchodě s PC technikou vyrobí za pár korun. Případně lze použít telefonní kabel, jen je třeba ohlídat že má všechny 4 vodiče, protože se prodávají jen dvouvodičové.


Jestli stačí 4 dráty, tak i takto http://www.ges.cz/cz/hledat/?search=WK64 :-)
A i jako v minulé mé radě, zkontrolovat, jestli není nutno jeden konektor otočit.
MiG

Příspěvky: 932
Registrován: sob 14 úno, 2015 11:55 pm

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod Pulec » pát 08 črc, 2016 1:15 pm

Tak jsem vše popájel a pospojil a hle ono nic.A tak začalo laborování co a jak.Nejdříve jsem laboroval nad ip adresou přes pc jsem ji změnil a resetoval.Bohužel nic.Tak jsem zkoušel znovu a znovu až jsem si vzpoměl na to že mám kabel mezi slave a z21 od telefonu jen 4žíly.To by tak nevadilo ale musí být zapojen opačně proti svým koncům.Předělal jsem zapojil a zase nic.Nakonec jsem TPlink router TL-WR542G který mám déle,vyměnil za novější TL-WR941ND.A hle vše šlape,tedy snad.Nemám ještě koleje a mašinku ale multimaus ukazuje to co na tabletu ovládám.Tímto děkuji za krásný návod a pomoc při výrobě
Pulec

Příspěvky: 16
Registrován: ned 19 čer, 2016 6:00 am

Re: NÁVOD: Na ovládání DCC kolejiště tabletem za pomoci Ardu

Příspěvekod j1r1 » pon 11 črc, 2016 6:51 am

Rád bych zde popsal moji zkušenost s tímhle řešením.

Věřím, že předně je třeba chápat, pro jaké užití je řešení vhodné. Mám nedokončené TT kolejiště s dvaceti vyhybkami, zpětnou smyčkou v trojkolejném skrytém nádraží, nejvíc to připomíná Odbočnou. Řízení ze startsetu Roco, přestavníky vyhybek se servy (software Geoff Bunza). V budoucnu chci používat DCC++, zatím jsem se neprokousal do JMRI. Kolejiště teď testuju s ovládáním locomouse, ale to přehazování výhybek z myši mě štve. Nejsem počítač nýtků, nemám mašinky jako zdroj obživy ani jako zdroj vedlejších příjmů. Pravidla skutečného provozu na železnici neznám, signalizace mě nezajímá. Vlastně trochu lituju, že jsem to skryté nádraží stavěl- není vidět a působí skryté problémy :D . Prostě, beru to jen jako elektronickou zábavu. Podle úvodního příspěvku BorgMcz mi přišlo, že tohle řešení stojí za zkoušku.

Při stavbě a zprovoznění jsem nenarazil na problém. Tišťák mi poslal BorgM, s Arduiny si hraju už přes 3 roky. Nedělal jsem úpravu resetovacího obvodu ethernetového shieldu (přestože vlastním jenom klony), žádný výpadek komunikace jsem zatím nezaznamenal. Místo snižování napětí z XpressNetu napájím Arduino se shieldy z dalšího zdroje (cca 8.5V) - skutečná Z21 by asi taky měla vlastní zdroj. Úspěšně jsem zkusil jsem i současné ovládání dvou lokomotiv ze dvou tabletů.

Za nejslabší místo řešení považuji androidovou aplikaci Z21 (ano, je zadarmo). Vytvořit přijatelný panel kolejiště pro ovládání vyhybek se mi povedlo asi na pátý pokus (použít jako podklad fotografii kolejiště se zdá být dobrý nápad, ale jak vyfotit skryté nádraží, že?). Aplikace občas padá a chce posílat hlášení svým tvůrcům. Druhá uváděná aplikace - DigiTrains - je zadarmo jen do doby, než v ní celkem pracně vytvoříte ovládací panel kolejiště a chcete opravdu přepínat výhybky. Pak chce za licenci něco kolem 700Kč. Vzhledem k tomu, že funkčnost není možné předem ověřit, bych do toho nešel.

Co říci na závěr? Skoro zadarmo se uživatel bez kritických nároků (co tenhle koníček nebere tak smrtelně vážně) pobaví.
Martinovi BorgMcz patří dík za čas který investoval do překladu původního článku, návrhu tišťáku shieldu a vytvoření popisu řešení na webu.
j1r1

Příspěvky: 61
Registrován: stř 20 dub, 2016 4:28 pm
