Lokodekóder a pripojenie LED

[kiski]

Chlapi, zaujímalo by ma, aký typ diódy by ste mi poradili použiť v schéme, ktorú sem hodil pred časom Jardax? Nejedná sa mi o SMD LED, ale o tie normálne diódy. Zakúpil som totiž SMD SM4002, a nejak mi to nefunguje... Akokeby boli tie diódy "prisilné" alebo čo... Potreboval by som konkrétny typ... Vďaka

[Bedlisch]

Víceméně jedno jakou, prostě co najdeš. Já použil 1N4148.

[kiski]

No to práve neviem, či je to úplne jedno. postavil som si totiž skúšobný obvod podľa nasledujúcej schémy, len čisto pre overenie teórií... (upravená schéma od Jardaxa):



No a deje sa nasledovné - ak zapnem funkciu svetlá v správnom smere (normálne FL, na schéme F2, bohužiaľ som to nestihol zmeniť...), rozsvieti sa len D5. Ak ju odpojím, tak sa rozsvieti D8, ak znova pripojím D5, ostane svietiť D5 a D8 zhasne. A takto dookola... Funkcia F3 - posun funguje tak, ako má, rozsvecuje sa D8 na stlačenie funkčného tlačítka....

No a teraz čo s tým... Čo je príčina? Teraz babo raď...

[rexel]

Jsem líný to jít vyzkoušet, ale v tomhle zapojení se na D5 vytvoří úbytek napětí cca 2,5V (dle typu LED), což nestačí pro D8 -má v sérii ještě SM4002 (úbytek napětí cca 0,7V). Zkusil bych zapojit do serie s D5 taky SM4002. Potom budou obě větve na tom stejně. Děj vědět.

[kiski]

No neviem, ako to mám vyskúšať, už sa mi to nezmestí na plošák. V Rosničke zas toľko miesta nie je...A inak rozmýšľam aj nad tými diodami typu 1N4148 v SMD. Sú menšie než tieto (púzdro MELF je väčšie ako klasika 0805), ale zase len na 0.15A, čo neviem, či bude dosť...

[mpinta]

Stačí, když se odpory přemístí do série k LEDkám. Třeba více studovat, třeba na Lokopinu.

[Bedlisch]

Přesně tak, odpory je nutno dát k LED. Diodu D1 není třeba zapojovat, jen pak bude napětí na LED D3 vyšší o 0,7V než na D4. Já ji pro pořádek používám. Na místě D1,D2,D5 používám buď 1N4148WS nebo 1N4148 v pouzdře 0805. Na místě R1,R2 u poziček aspoň 22k (nyní dávám 33-39k), takže proud LED nedosahuje ani 1mA.

[kiski]

Chlapi, vďaka za odpovede, zase som o niečo múdrejší... čo už, človek sa učí celý život...

[Jardax]

Nekde jsem tu stranku - dve zpatky psal, ze tam muze dojit v zavislosti na konkretnim zapojeni k rozdilu svitivosti (extremne az nesvistivosti jak vidno) mezi ledkami svetel, a ze se to musi resit dobalancovanim dalsimi diodami. Totez s predradnymi odpory, zpusobu zapojeni je nekolik, nelisi se ani tak elektricky jako spis logisticky
Pokud jsou ledky nekde na tistaku tak nic, ale v pripade ze jsou vlepeny primo do cela, je nejefetivnejsi pouzit diody a odpory smd a pripajet je primo na ledky.

[Pája]

Pokud by jste měli problémy s úbytkem napětí (rozdílná svítivost) u klasických křemíkových diod (1N... atd),které mají přechodové napětí 0,7V, můžete použít germaniové diody např: http://www.denkl.cz/eshop/2ga-206-7047 které mají jen 0,2V.

[Jardax]

Ano, to jsem zapomnel, jak pise Paja - pro podobna reseni jsou efektivnejsi germaniove typy diod.

[BorgMcz]

Narazil jsem na SMD LED červená /bílá tady
http://www.dccmm.cz/index.php/bazarek/s ... rvenazluta

Potvrzuji, že toto provedení je z červené a teplé bílé.

.

[ovlaky]

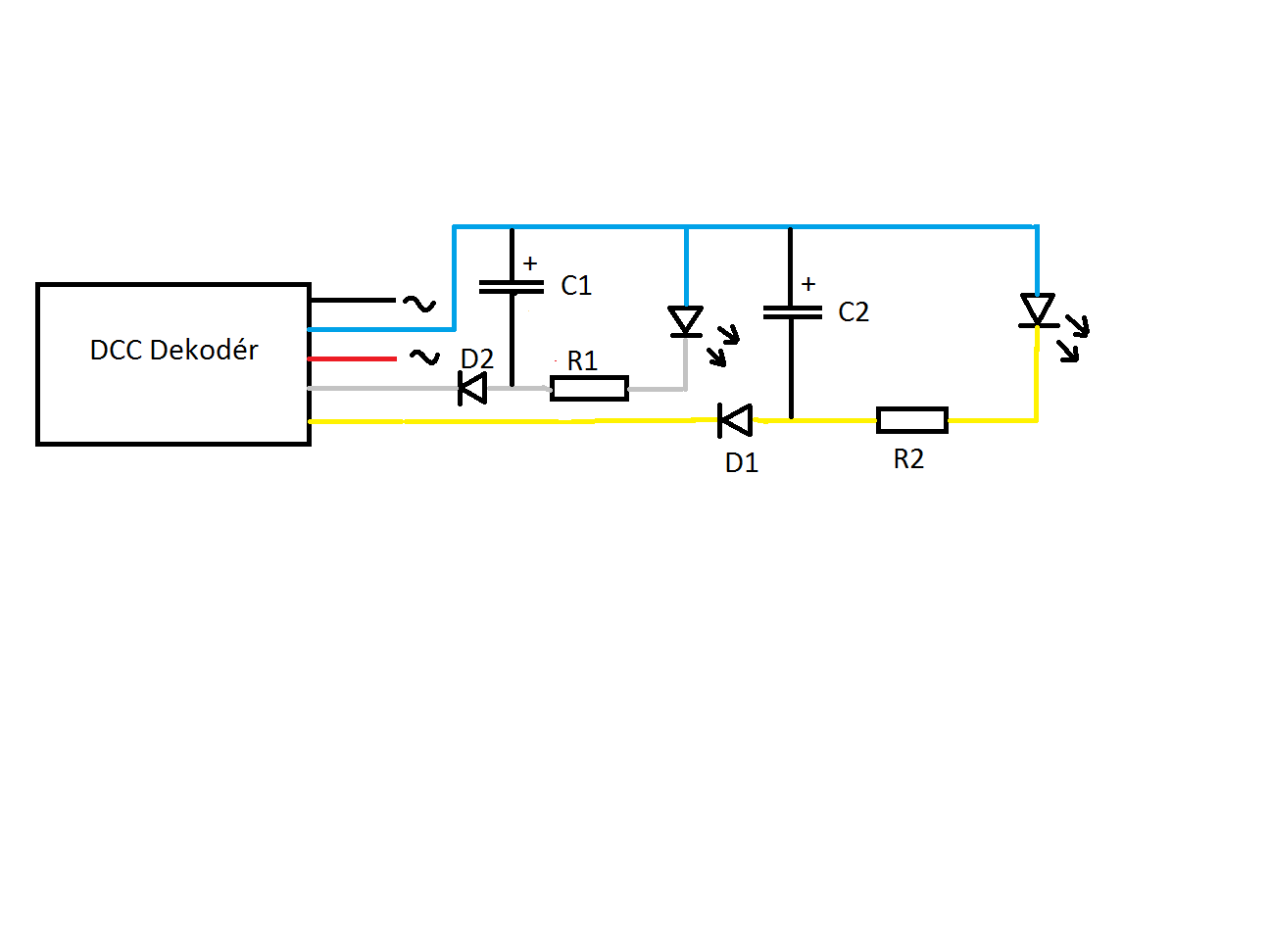

Měl bych dotaz, který tady ještě nepadl, nebo jsem si ho nevšim... Můžu za dekodér např. tento http://www.ben-model.cz/e-shop/cz/detai ... stupy.html použít elktrolyt. kondenátor o hodnotě 220uF/16V? Nebo jestli se celkově může za dekodér dát nějaký elktrolyt. kondík? Viz. obr. Ten obrázek neberte vážně, je to jenom malá nepovedená ilustrace pro vysvětlení... Modrý je společný + pól. Mohu tento způsob pro osvětlení použít?
A ještě bych měl jeden dotaz: Kolik dávají dekodéry Volt na výstupech pro osvětlení? - při napájení kolejiště 18V AC.

Jinak popis součástek na obrázku:

LED = 3mm White Warm 10000mcd/35°
C1 = 220uF/16V
C2 = 220uF/16
D1 = 1N4007
D2 = 1N4007
R1 = 2KΩ
R2 = 2KΩ

Děkuji Vám.

[komori]

Zapojení je špatně, dekodér Digirails má společný vývod plus,
vývod má standartní modrou barvu ale není mínus.
Odpory 33k jsou veliké, žádnou LED diodu nerosvítí.
Intenzita světla se nastaví v CV 109.

[Myšpulín]

Nějak nechápu, co tím sleduješ. Stisknu tlačítko, rozsvítí se. Stisknu opět tlačítko a nic, po čase se bude jas snižovat až dioda zhasne (je to všechno trochu přehnané, ale odpovídá to skutečnosti). Máš-li strach, že budou diody zapojené bez kondenzátorů blikat, pak by se vyplatilo zjistit, mohou-li mít tyto dekodéry záložní zdroj popř. najít na nich ony místa a přidat jej. Jinak bych mezi dekodér a kondenzátor vložil odpor.
