YaMoRC Digital - další výrobce DCC komponentů

[Zdenek Valter]

Zkusil bych odpojit ty dva fialový dráty co vedou do spodní svorkovnice a připojil bych je do té horní.

Proč?
Mě spíš nedává smysl propoj z výstupu "Track J" pravého detektoru do sousedního nedetekovaného úseku napravo.
Ten bych odpojil jako první
Pak bych proměřil fáze mezi úseky.

[kpt.Budha]

Nemám k detektorům již nic připojeno. Pouze centrála - detektor 1 a 2. Tedy ten obrázek jen v horní části, bez jakéhokoli spojení ke kolejím. A stejně je stále zkrat. Teď už mi přijde, že vážně nemám, co bych měl špatně zapojeno.

[Zdenek Valter]

Nemám k detektorům již nic připojeno. Pouze centrála - detektor 1 a 2. Tedy ten obrázek jen v horní části, bez jakéhokoli spojení ke kolejím. A stejně je stále zkrat. Teď už mi přijde, že vážně nemám, co bych měl špatně zapojeno.

Ten zkrat máš vždy když připojíš ten druhý detektor?

[Zdenek Valter]

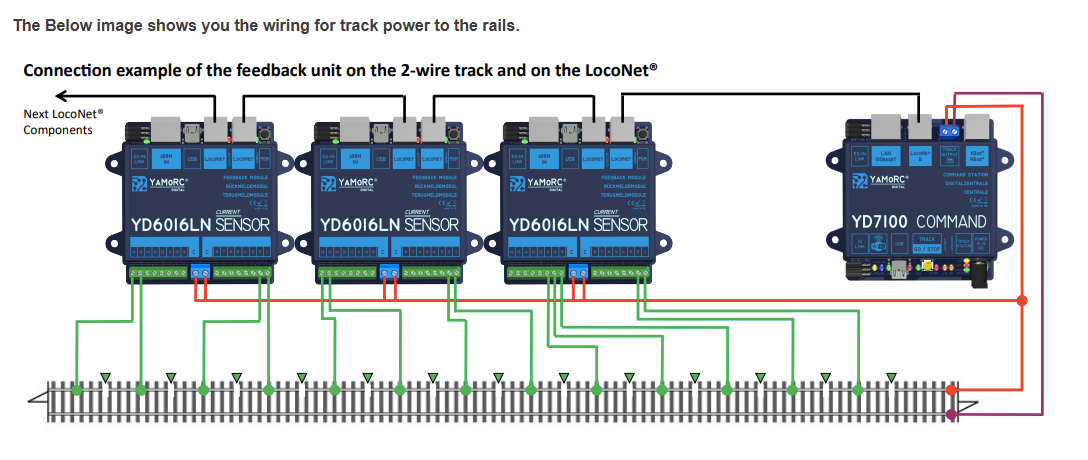

Z toho odkazu co posílal Miloš_P je tam i tenhle obrázek:

Zkus to zapojit takhle

[Pavel-HP]

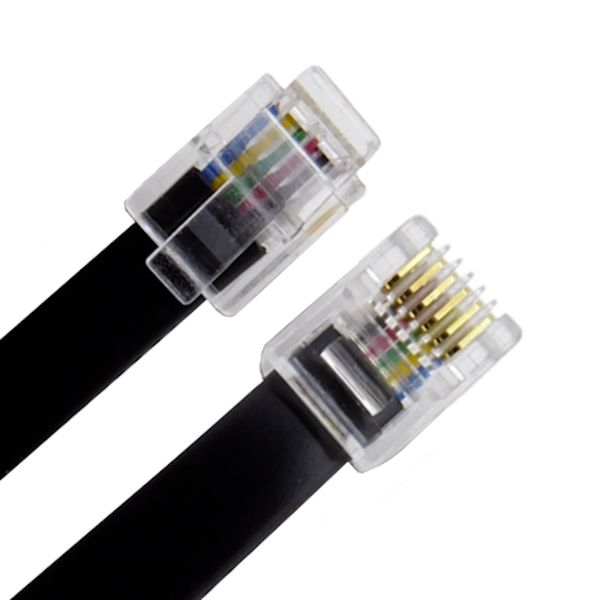

A co provedení propojovacích kabelů mezi centrálou a vzájemně mezi detektory, jsou křížené, nekřížené, ::: .

[Zdenek Valter]

A co provedení propojovacích kabelů mezi centrálou a vzájemně mezi detektory, jsou křížené, nekřížené, ::: .

Ano, zkontrolovat to jak vodičů JK tak i Loconetu!!

[kpt.Budha]

Právě že je to podivné, každý detektor sám i se všemi připojenými úseky funguje. Jen při jejich propojení, ať už jsou k něčemu připojené či nikoli, tak je okamžitě zkrat na centrále.
Dle toho zapojení výše to zapojit nejde, to jsou detektory jen na jeden pól, ty moje mají póly oba. Zkoušel jsem i ten druhý zapojit až na výstup prvního, také to nefungovalo.
Centrálu mám momentálně přímo u detektorů, z ní drát do Wago svorky, z ní dva dráty každý k jednomu detektoru. Nic víc. Loconet kabel připojen i nepřipojen.
Už mě snad napadá jen zda to nemůže mít - laicky - nějaký startovací vyšší proud? To je asi blbost.
Všechno jsem zkoušečkou proměřoval, zda tam někde něco není spojeno jinak, než by mělo, ale všechno se zdá správně.

[Zdenek Valter]

Dobře zkontroluj ty kabely zda ti jde J na J a K na K.
Ideálně ohmetrem

Ten Loconet může být taky důležitý i on nese info o fázi DCC v Railsync v krajních vodičích.

[kpt.Budha]

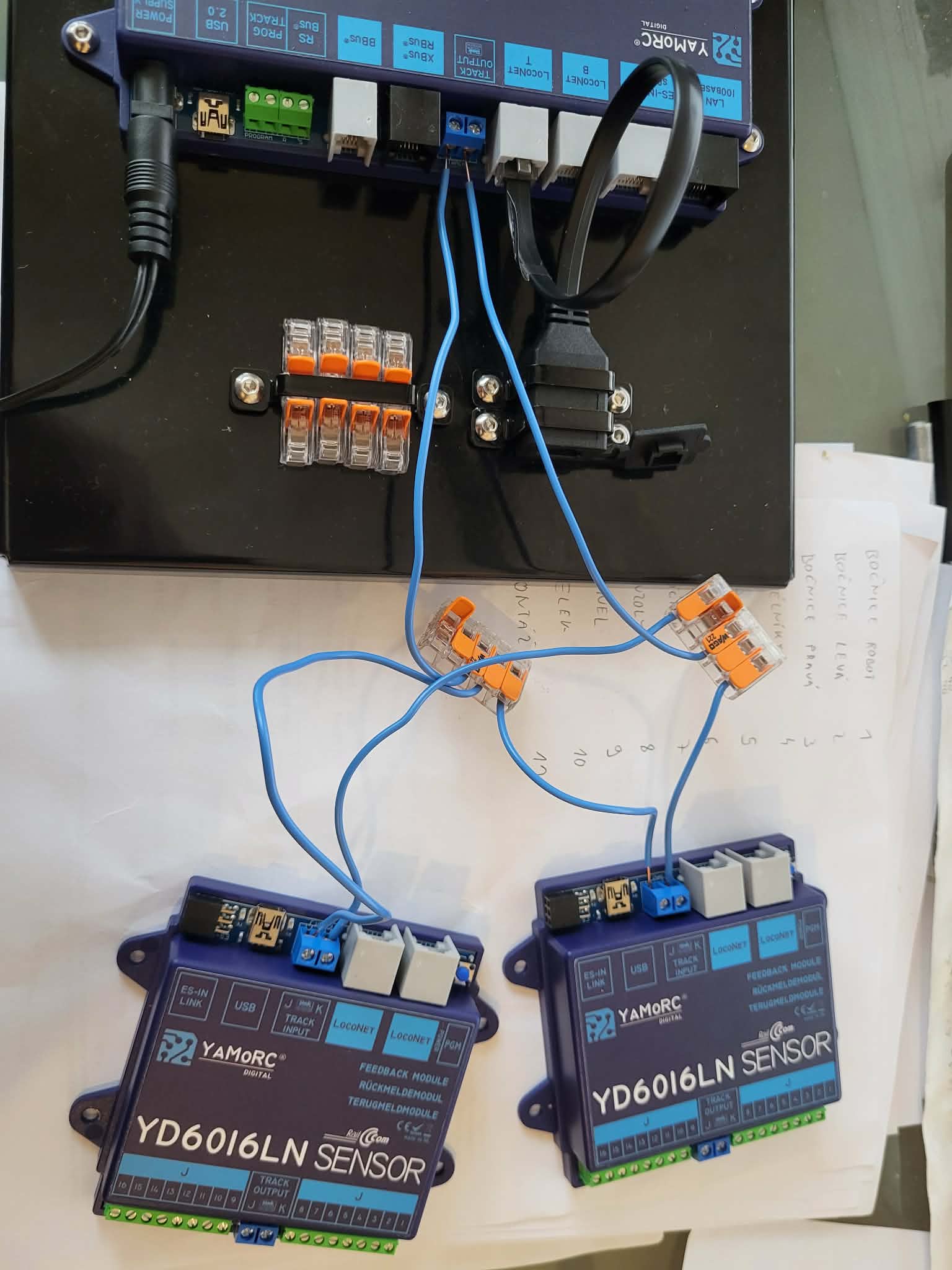

Když mně už se zdá, že jsem rovnici připravil o všechny neznámé, zůstalo mi jen toto. Tady už snad nemůže být problém se zapojením nebo něčím takovým...

[Pavel-HP]

No to asi je. Levá část svorky na centrále není levou částí svorky na snímačích. Zkusil bych prohodit ty dva dráty na centrále.

[kpt.Budha]

To by asi nemělo mít vliv, ne? Nicméně vyzkoušeno a vliv to nemá. Nicméně díky tomuto zkoušení jsem si omylem brnknul o dráty a zjistil jsem, že když připojím druhý senzor až po tom, co už je první pod proudem, tak to najednou ve zkratu není. Samozřejmě do prvního restartu.

[Myšpulín]

Nejsem znalcem těchto zařízení, ale zeptám se. Podle logiky by to nemělo mít u tohoto zapojení vliv, ale co se stane, když u jednoho z kodérů prohodíš dráty ve zdířkách J a K? Nezapojovat spodek.

[kpt.Budha]

To jsem právě také zkoušel, to do zkratu nešlo. Což nechápu.

[Miloš_P]

To by asi nemělo mít vliv, ne? Nicméně vyzkoušeno a vliv to nemá. Nicméně díky tomuto zkoušení jsem si omylem brnknul o dráty a zjistil jsem, že když připojím druhý senzor až po tom, co už je první pod proudem, tak to najednou ve zkratu není. Samozřejmě do prvního restartu.

Podle tohoto bych to spíš viděl na nějakou proudovou špičku při zapnutí obou detektorů současně. Centrála to vyhodnotí jako zkratový proud.

[Miloš_P]

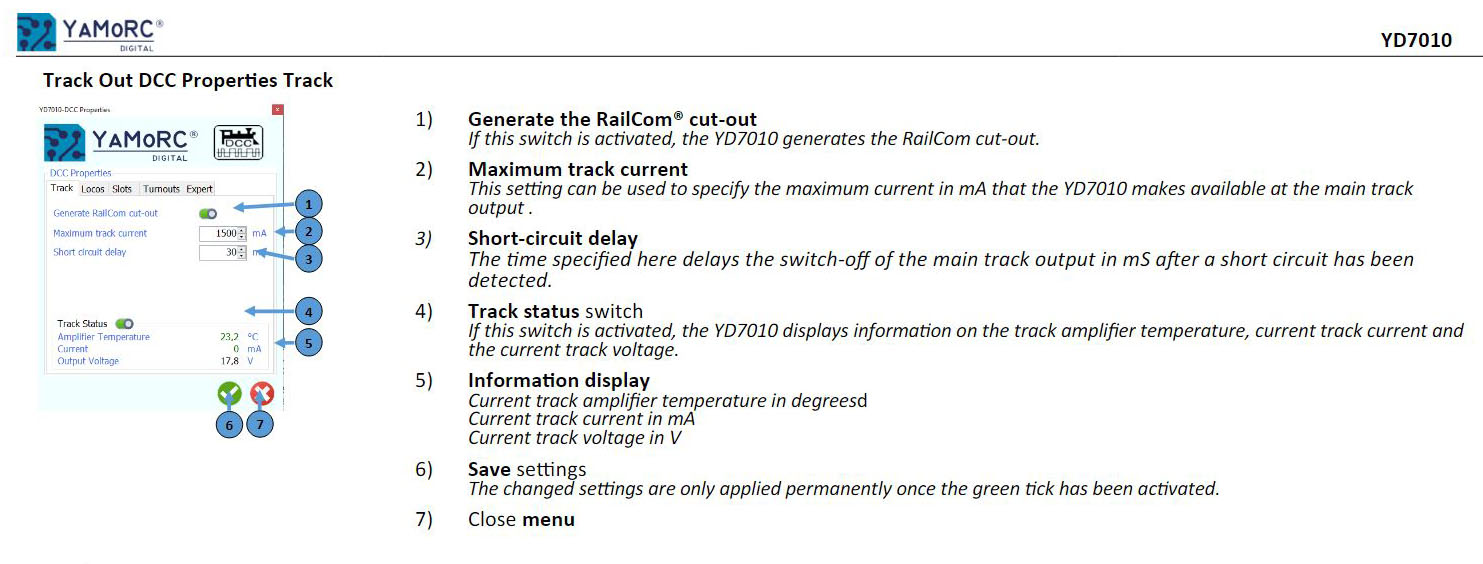

Koukám do manuálu k centrále a je tam možnost nastavení velikosti zkratového proudu a rychlosti reakce na zkrat.
Pokud ti to chodí, když druhý detektor připojíš později, tak bych zkusil zvětšit hodnotu Short-circuit delay třeba na 100ms.
Případně zvětšit velikost proudu Maximum track current třeba na 2000 mA.
https://www.yamorc.de/downloads/YD7010.Konfig.en.pdf
