Úpravy zapojenia lok pre posunové svetlá do kríža, reflektor

[horak]

Ono tie kondíky paralelle k LED sú tam ako "ochrana" proti blikaniu v analógu. V DCC netreba.
A u malého Hektora som si nie istý, že by boli červené samostatne. Výstup z dekodéra bude jeden. Už si to nepamätám, ale hádať sa nebudem.

Ako som spomínal, tak u ČSD a neskôr postačia červené ako pár. Tuším u poliakov existujú nejaké návesti s jedným červeným svetlom.

[jipol57]

Všiml jsem si, že červené jsou většinou (vždycky) zapojené v sérii, společně s jedním předřadným odporem. Bílé bývají paralelně, a každá led má svůj odpor. Aspoň u H0. To usnadňuje předělávky bílých na oddělené svícení levé a pravé.

[Rudolf]

Pozor na bílá světla a pořadí odpor - svíticí dioda.

Někde je zapojení výstup dekodéru - dioda - odpor - +pól.
Jinde je zapojení výstup dekodéru - odpor - dioda - +pól.

Což má vliv na způsob úpravy zapojení stávající desky pro svícení jen jedním světlem (posun).

Ruda

[horak]

Áno, výnimky (u MTB) potvrdzujú pravidlo - viď M240.0
Aj ja som sa popálil.

[BohousP]

Všiml jsem si, že červené jsou většinou (vždycky) zapojené v sérii, společně s jedním předřadným odporem. Bílé bývají paralelně, a každá led má svůj odpor. Aspoň u H0. To usnadňuje předělávky bílých na oddělené svícení levé a pravé.

To nejspíš souvisí s tím, že červená svítí už pod 2V, bílá potřebuje kolem 2,8-3,5V. Tedy dvě v sérii už 5V nerozsvítí.

[Zlámalík]

Všiml jsem si, že červené jsou většinou (vždycky) zapojené v sérii, společně s jedním předřadným odporem. Bílé bývají paralelně, a každá led má svůj odpor. Aspoň u H0. To usnadňuje předělávky bílých na oddělené svícení levé a pravé.

Jak kdy a jak co. Viz Traxx Tillig. Různé plusy, různé mínusy. Jedna dioda pro obě světla (skrz světlovod). Jinde dvě. Zrovna u Tilligů jsou na to specialisti. Vždy se to musí vybádat a navrhnout od nuly.

[jipol57]

@BohousP: To je pravda, ale jak jsem zatím poznal, tak 5V používají jen MTB, s odděleným stabilizátorem na hlavní desce. Ostatní využívají standardní výstup plus z dekodéru, kolem 17V. Podle napětí DCC.
@Zlamalík: Bohužel od Tilligu nic nemám.

A vlastně to znám jen od výrobců, které mám. ROCO, PIKO, MTB, TI. Jiné neznám, a taky jenom v H0.

[horak]

Súhlasím s jipol57 a doplním ešte do zoznamu "spoznaného" H0 sortimentu: lokomotívy od ACME, BRAWA, starý SERGEJ od GUTZOLDa a od PMT Malého Hektora, aj keď jemu som celú DPS kompletne vymenil za novú. Iná cesta nebola. Z PluX12 sa PluX22 nespraví drobnou úpravou.

Ten nešťastný umelo vytvorený (+) pól a následne stabilizovaný na 5V používa MTB a teraz som to našiel aj v osvetlení interiéru BRAWA Donnerbüchse. A vďaka tomu zálohovacie kondenzátory pripojené k dekodéru sú tam úplne na nič bez úpravy zapojenia základnej DPS modelu.

Tak ako písal Zlámalík, že TILLIG je expert na DPS. Obdobne by som hodnotil Kuehnove univerzálne DPS do Bastarda... tak prekombinovanú a zbytočne komplikovanú DPS som ešte nevidel.
Obaja výrobcovia vyrábali/vyrábajú lokomotívy v TT - to nie je moja šálka kávy.

To spínanie (+) pólom (od SUSI), (-) pólom jedno voči druhému krížom krážom, tak to som videl zas len v TT u MTB.

Ono to tak vyzerá, že asi tá menšia mierka zvádza výrobcov ku kúzelníckym zapojeniam.
Niet nad čisté jednoduché riešenia.

[Zdenek Valter]

ještě jsem si všiml, že na tovární desce je paraleně k LED kondík.
Kdybych tvořil novou desku tak bych ho tam měl asi dát že?
(Porovnávám to s desku hetora T435 od Piko H0).
Mám totiž pocit, že když jsem ho zkoušel, tak svítila mu při jedné fukci i samotná červená proto, jsem psal o samostatných vývodech na každé ze světel na čele.

Tak to byl opravdu jen pocit - u toho PIKO hektora jsou červená světla na jednom fousu paraleně. Takže samostatně svítit nemohla.

[jipol57]

K tomu paralelnímu kondiku. @horak popisuje, že prosvítala ledka, tak ho nadradil odporem 10K. Nedávno jsem Hektora upravoval, tak jsem to udělal preventivně taky. viewtopic.php?f=6&t=13002&start=120#p301576
Tímto chci panu Horákovi poděkovat za návod. Posunové pozičky perfektně vymyšlené.

[horak]

Som rád, že som pomohol.

Apropo tie plastové masky na LED (nielen) v Malom Hektorovi PIKO: niektoré kusy fakt dobre držia. Neviem čím to lepia alebo len teplom roztlačia, ale každopádne aj mne sa hádam vždy podarilo urvať aspoň jeden z "čudlíkov". Ešte že náhradné diely sú dostupné.

[jipol57]

Na zadní, malé destičce, to šlo vyjmout dobře (čudlíky z dírek), na předním se mně vylomily všechny 3. Sekunďák to pak vyřešil.

[Zdenek Valter]

Na zadní, malé destičce, to šlo vyjmout dobře (čudlíky z dírek), na předním se mně vylomily všechny 3. Sekunďák to pak vyřešil.

Jak píše Martin - ty krytky drží jak helvítská víra - teď zkoumám hektora Piko a u krytek Ledek na hlavní desce se mi je nepodařilo vytlačit a tak jsem je ulomil.
Krytky na čelních deskách pro světla jsem vyndal vymačknutím kolíku bez problémů tohle je i jako ND:
Lchtabdeckungen Platinen, Kabelabdeckung / Light covers boards, Cable cover - spare 52420-53

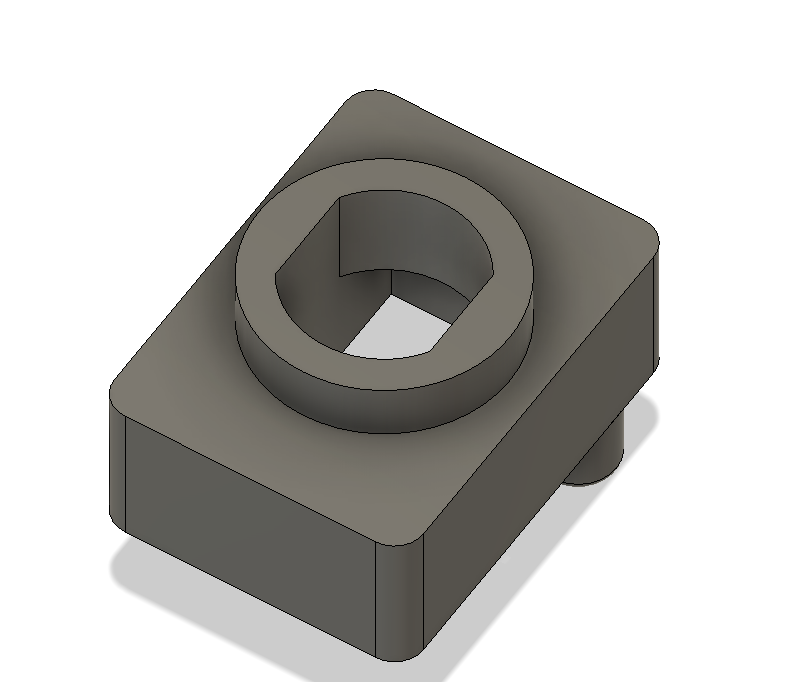

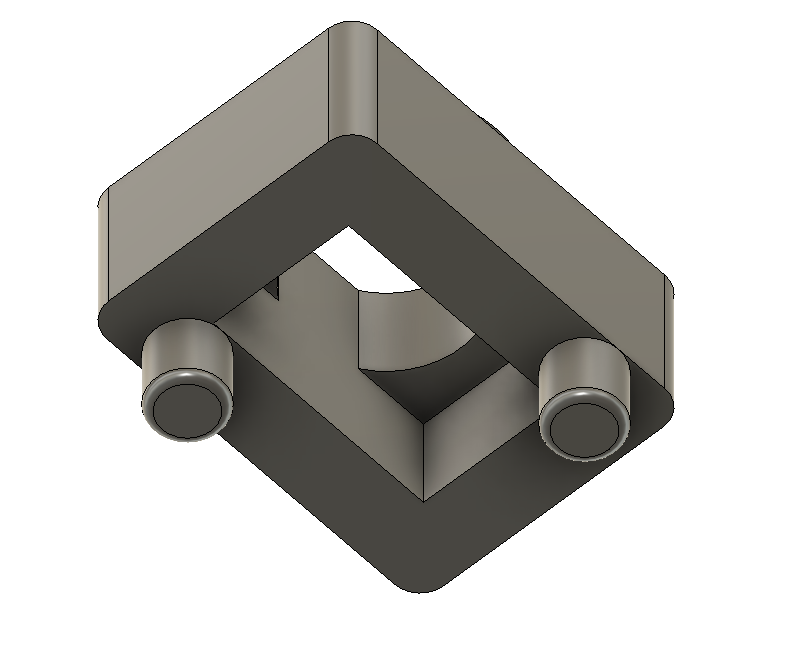

Pro jistotu mám model těch co jsem poškodil.

[Zdenek Valter]

Tak jsem překvapen - při zkoumání originální desky PIKO hektora jsem narazil na paralelní kondenzátor a seriové tlumivky v přívodu k motoru.

[horak]

Áno, sú tam. A nie len u PIKO. A u niekoho sú zapojené tak, u iného onak. Z pohľadu dekodéra a jeho dvoch výstupných pinov na motor je NEVHODNÉ zapojenie kondenzátora hneď pri dekodéri (priamo ma pinoch) a až následne pokračujú dve sériovo zapojené tlmivky (v každej vetve jedna) k motoru. Takto to má PIKO. Kondenzátor je označený C4 a dávam ho vždy von. V kombinácii s ZIMO MX645/646 (predpokladám, že aj s ďalšími typmi MX) sa to nemá rado - mašina sa svojvolne zastavuje/rozbieha ale zvuk si ide po svojom. Bolo to tu už X-krát popisované. Pri ZIMO MS450 sa to nejako extra neprejavovalo (asi málepšiu reguláciu?), ale aj tak C4 išiel von.

Iní výrobcovia majú kondenzátor osadený ZA tlmivkami (zo strany od motora) - tam problém nie je. Vtedy tam kondík zostal.

Vo väčšine príspevkov k prerábkam svetiel som túto zmienku o kondenzátoroch spomenul (tam kde je to potrebné aby išiel C4 von).
