Když zkopíruju odpověď z ChatGPT, tak mi fórum odmítne odeslat.
Na tvém posledním schématu jsou diody antiseriově, ale má to být antiparalelně a rezistor je mezi nimi a zdrojem.
Nedostanu se teď k PC a na mobilu to nenakreslím.

[fulda]

Mohu nabídnout ještě toto zapojení?

Kód: Vybrat vše

>----████---+------->
            |      v
v           ▼      ý
s           ▀      s
t           |      t
u           ▄      u
p           ▲      p
            |
>-----------+------->


[Zdenek Valter]

Mohu nabídnout ještě toto zapojení?

Kód: Vybrat vše

>----████---+------->
            |      v
v           ▼      ý
s           ▀      s
t           |      t
u           ▄      u
p           ▲      p
            |
>-----------+------->


Jo to je taky možnost. Zenerky limitují napětí na výstupu.
V mém zapojení s anitiseriovým je ten odpor i zbytečný a zenerky napětí o své napěti na motoru snižují.

[Zdenek Valter]

Když zkopíruju odpověď z ChatGPT, tak mi fórum odmítne odeslat.
Na tvém posledním schématu jsou diody antiseriově, ale má to být antiparalelně a rezistor je mezi nimi a zdrojem.
Nedostanu se teď k PC a na mobilu to nenakreslím.

V poho.

[jipol57]

Fuldovo zapojení by fungovalo bezvadně. Takhle jsem si to v duchu taky představoval, jen jsem měl pochybnosti kam zařadit odpor pro maření přebytečného napětí. Takhle to nakreslil správně. Jen ten odpor musí být aspoň 5W. Tak aby se do N-mašiny vlezl.

[jipol57]

Jo to je taky možnost

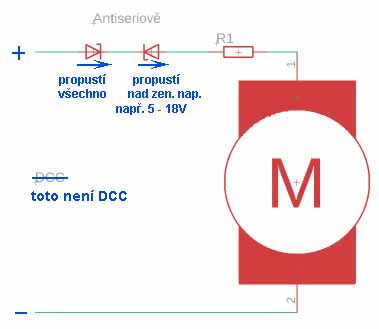

Ne taky, ale jediná možnost. Jakékoliv zapojení diod v sérii s motorkem nemají žádný účinek. Napětí srazí jen ten odpor, ale i bez diod.
Diody jedině paralelně s motorkem.

EDIT: použil jsem Zdeňkův obrázek. Když pominu úbytky na diodách, tak napětí by snížil jen ten odpor. Při opačném točení - přepólování se funkce diod přehodí.


Ještě jsem tam měl dopsat, že to není DCC ale PWM.

[Jirkátor]

Opravdu nejsem odborník (pro se tu taky ptám), ale jestli luštím Fuldovo zapojení správně, pak odpor sráží napětí pro motorek a to co z něj jde nad 6V projde přímo přes diodu zpět do dekodéru.
Jestli se ptám jako lama, tak se omlouvám.

Doplnění: celou dobu mluvím o DCC.

[jipol57]

Ne zpět do dekodéru. Podle typu ZD, např těch 6V, přebytečné napětí vyzkratují, a zmaří se v tom odporu. Ten odpor je jako další zátěž, společně s motorem.

I když zpět do dekodéru, je taky správně. Je to základ elektrického obvodu.
Do 6V teče z plusu do mínusu dekodéru přes motorek, nad 6V, přes diody.
O DCC se bavíme, ale tohle je výstup na PWM regulaci motorku.

[Zdenek Valter]

Ne zpět do dekodéru. Podle typu ZD, např těch 6V, přebytečné napětí vyzkratují, a zmaří se v tom odporu. Ten odpor je jako další zátěž, společně s motorem.

I když zpět do dekodéru, je taky správně. Je to základ elektrického obvodu.
Do 6V teče z plusu do mínusu dekodéru přes motorek, nad 6V, přes diody.
O DCC se bavíme, ale tohle je výstup na PWM regulaci motorku.

Ono je to úplně jedno jestli je to PWM z regulátoru nebo z DCC dekodéru takže na tom obrázku to mám pochopitelně blbě.

[Zdenek Valter]

Podle mého názoru je jednodušší zapojení zenerek v antiserii bez odporu - výkonová ztráta úbytku pro motor se rozdělí mezi ty zenerky.

V případě seriového odporu a paralelního zapojení antiseriových zenerek je veškerá výkonová ztráta úbytku pro motor na odporu.

Jen pozor v takovém zapojení může být v dekodéru s tímto zapojením problematické čtení BEMF, jako zpětné vazby z motrou.

[Sandy]

Malý úkrok stranou...
Zkoušel jste někdo digitalizovat letitou E(S) 499.x od PIKO (H0)?
Když jsem se jí podíval "pod sukně", tak jsem se malinko vyděsil. Myslel jsem, že najdu klasiku - dráty od sběračů k motorku, ale ono se tam skrývá jakési "kompaktní" provedení. Jde mi jen o nejprimitivnější řešení: sběrače - dekoder - motor

[Depo HCV]

Zkoušel jste někdo digitalizovat letitou E(S) 499.x od PIKO (H0)?
Jde mi jen o nejprimitivnější řešení: sběrače - dekoder - motor

ANO - propoj sběrače z kol mimo balast - rudá+černá a na motor dej - oranž+šedá a pokud chceš světa tak modrá (společná) + bílá a žlutá !!+odpor!! . Balast v podobě plechů jsem ignoroval. jezdím na jeden podvozek - dekodér GOLD .

[Sandy]

Zkoušel jste někdo digitalizovat letitou E(S) 499.x od PIKO (H0)?
Jde mi jen o nejprimitivnější řešení: sběrače - dekoder - motor

ANO - propoj sběrače z kol mimo balast - rudá+černá a na motor dej - oranž+šedá a pokud chceš světa tak modrá (společná) + bílá a žlutá !!+odpor!! . Balast v podobě plechů jsem ignoroval. jezdím na jeden podvozek - dekodér GOLD .

Díky za info. Teď sbírám odvahu na rozebrání lokomotivy ....

[Zdenek Valter]

Zkoušel jste někdo digitalizovat letitou E(S) 499.x od PIKO (H0)?
Jde mi jen o nejprimitivnější řešení: sběrače - dekoder - motor

ANO - propoj sběrače z kol mimo balast - rudá+černá a na motor dej - oranž+šedá a pokud chceš světa tak modrá (společná) + bílá a žlutá !!+odpor!! . Balast v podobě plechů jsem ignoroval. jezdím na jeden podvozek - dekodér GOLD .

Díky za info. Teď sbírám odvahu na rozebrání lokomotivy ....

Obávám se, že propoje k motoru byly tlumivkou s jedním jeho pólem a druhý konec tlumivky byl přímo na plech sběrače.
Tlumivka byla zbudovaná do podvozku, takže bez jeho rozebrání to nešlo.
