Za sebe - v domkách mám ledky vyvedené v rámci oddělených světelných okruhů na 8pin konektor pod každým domkem, jeden z pinů je společný pro všechny okruhy (plusový, "modrý" drát). Vše pak pod deskou rozvedené do jednoho dekodéru pro každý segment kolejiště. Miliony samostatných dekodérů pro každý domek je podle mě zbytečnost. Takže asi tak nějak...

[BohousP]

Za sebe - v domkách mám ledky vyvedené v rámci oddělených světelných okruhů na 8pin konektor pod každým domkem, jeden z pinů je společný pro všechny okruhy (plusový, "modrý" drát). Vše pak pod deskou rozvedené do jednoho dekodéru pro každý segment kolejiště. Miliony samostatných dekodérů pro každý domek je podle mě zbytečnost. Takže asi tak nějak...

Jasně, i to je řešení. Záleží na tom, jakou koncepci člověk zvolí na začátku. U tohoto dekodéru jde o kvazi-náhodné spínání pěti LEDek v jedné budově. A tato budova má jednu adresu. Tedy je možné zvolit, kdy vůbec bude domek "obydlený" a navíc nastavit určitou prioritu jednotlivých místností. http://diskuze.modely.biz/viewtopic.php?f=6&t=6939&start=105#p154971. Samořejmě můžeme na jedné adrese mít celé město, ulici.
Mě se naopak toto řešení líbí a počítám s ním.
Pro depo a drážní objekty použiju druhé řešení (popsané tamtéž) - osmivýstupový dekodér původně určený pro elmag. přestavníky se software pro náhodné rozsvěcení a za něj minidekodéry pro "zářivku", "sodíkové světlo" a pod. viz http://www.fucik.name/masinky/mini_light/. To proto, že v průmyslových objektech se používají nejčastěji výbojky, které mají specifický průběh startovací sekvence.
V každém případě je důležité správně odhadnout frekvenci náhodných změn. Není nic horšího, než když kolejiště bliká jako vánoční stromeček.

[Jojo]

Dovolil bych si doplnit pár řádek z předpisů, cituji:

...dvě současně svítící návěstní světla stejné barvy oddělit nejméně dvěmi nesvítícími svítilnami (záslepkami), pokud dovolená rychlost před návěstidlem je větší než 100km/h a jednou nesvítící svítilnou (záslepkou) v ostatních případech...
...dvě současné svítící návěstní světla různé barvy oddělit alespoň jednou nesvítící návěstní svítilnou (záslepkou), pokud dovolená rychlost před návěstidlem je větší než 60km/h...

Len k tomu. Používam bez rýchlostnej sustavy vid tento odkaz. Mam 2 koncove stanice.

http://mujweb.cz/masinky2003/navestidla_sled.html

Ale je aj samozrejme Toto.

http://mujweb.cz/masinky2003/navestidla_sled_r.html

alebo toto.

http://www.lokopin.wz.cz/body.htm

navestidla.

[hopák]

Fulda snad promine,že zas změním téma .Ale záhada šestisvětlového návěstidla je vyřešena!!!
V pátek jsem navštívil fy. Signal Mont v Hradci Králové,patřící pod AŽD a SŽDC .Mají tam muzejní expozici zabezpečovací techniky.
Takže dle tvrzení pracovníka muzea se záslepky na návěstidle nepoužívají!Všechna světla jsou funkční! I když má 6 světel,jde stále o typ AŽD 70.
Šesté světlo není barva,ale číslo 3! Značí sníženou rychlost do odbočky!
Prodávám,co sem viděl a co mi řekli.....


Nicméně další záhada,při odjezdu z HK jsem viděl sedmisvětlové návěstidlo,a to už fakt nevím,co tam je

[sidlo]

To mluví samo za sebe:

Ale záhada šestisvětlového návěstidla je vyřešena!!! ..... Nicméně další záhada

Jde pouze o formulace. Je nezapojené světlo záslepkou?

[BohousP]

Fulda snad promine,že zas změním téma .Ale záhada šestisvětlového návěstidla je vyřešena!!!
V pátek jsem navštívil fy. Signal Mont v Hradci Králové,patřící pod AŽD a SŽDC .Mají tam muzejní expozici zabezpečovací techniky.
Takže dle tvrzení pracovníka muzea se záslepky na návěstidle nepoužívají!Všechna světla jsou funkční! I když má 6 světel,jde stále o typ AŽD 70.
Šesté světlo není barva,ale číslo 3! Značí sníženou rychlost do odbočky!
Prodávám,co sem viděl a co mi řekli.....


Nicméně další záhada,při odjezdu z HK jsem viděl sedmisvětlové návěstidlo,a to už fakt nevím,co tam je

AŽD70 je skládačka, od jednoho do x+1 světel, záleží na projektantovi (http://www.azd.cz/admin/files/Dokumenty/pdf/Produkty/Kolejove/48-Navestidla-AZD-70.pdf). Takže je reálné, že záslepka je plně funkční světlo (barva=?), jen nesvítí .
Ale myslím si, že číslice 3 je na indikátoru, obdélníkové desce pod návěstidlem (http://www.masinky.info/wp-content/uploads/2013/12/SZDC-D1.pdf - trvalá indikátorová deska viz odst. 730, světelná viz odst. 775) . Pokud se mýlím, a existuje i ve formě kulatého světla, opravte mne.

[sidlo]

Ta další forma světla je návěst 774 šestý obrázek. Používá se pro AŽD 60 léta.

[pepiknemecek]

V některých stanicích je možné spatřit i návěstidla o sedmi i osmi světlech. Jedná se, podle mého názoru a zkušeností, o návěstidla bez "moderních" indikátorů. Zde jsou do světel osazeny filtry, které následně zobrazují potřebná písmena či čísla (co světlo to jeden znak). Takové návěstidlo bylo (a možná ještě je) na vjezdu do stanice Plzeň Hl.n. ze směru Plzeň zast. trať č.183
Dále se také pro "zjednodušení" někdy osazovali dvě bílá světla, kdy jedno bylo zapojeno pouze pro možnost posunu "posun dovolen" a druhé sloužilo pouze pro opakovací návěsti.

[look23]

V některých stanicích je možné spatřit i návěstidla o sedmi i osmi světlech. Jedná se, podle mého názoru a zkušeností, o návěstidla bez "moderních" indikátorů. Zde jsou do světel osazeny filtry, které následně zobrazují potřebná písmena či čísla (co světlo to jeden znak). Takové návěstidlo bylo (a možná ještě je) na vjezdu do stanice Plzeň Hl.n. ze směru Plzeň zast. trať č.183
Dále se také pro "zjednodušení" někdy osazovali dvě bílá světla, kdy jedno bylo zapojeno pouze pro možnost posunu "posun dovolen" a druhé sloužilo pouze pro opakovací návěsti.

Na videu vlevohttp://youtu.be/c3-AWZNURWs?t=1h8m27s
Je nějaké přerostlé. To mě opravdu zajímá.

[pepiknemecek]

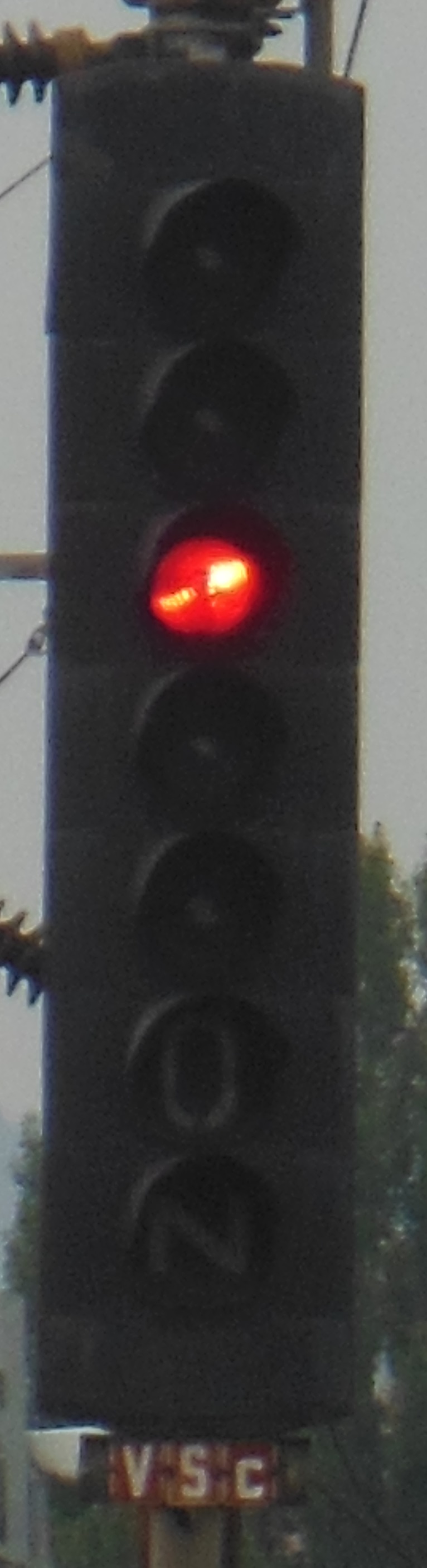

Zde je důkaz jak ono návěstidlo vypadá

[hopák]

Tak páni inženýři co se jste tu smáli jedna z variant......
Děkuji pepikunemecku

[sidlo]

SŽDC D1 Dopravní a návěstní předpis, viz. odkaz BohousP

1053. Návěst Směr jízdy vlaku (svítící bílé písmeno, kterým začíná název sousední stanice nebo jiné stanice trati, popř. obvodu stanice) u vjezdového, cestového nebo odjezdového návěstidla upozorňuje, kterým směrem je postavena vlaková cesta.

V případě tohoto konkrétního příkladu tipuji, že to návěstí cestu na nákladní nebo osobní nádraží.

PS kurňa jak jste uhádl že jsem inženýr?

[hopák]

[Jojo]

Zde je důkaz jak ono návěstidlo vypadá

Ja len skromne ,že na trati BA ,TN, Košice a spat som take nikdy nevidel.
Len dole ta červena tabulka asi tiež niečo znamena . Neskumal som to ,ale býva tam niečo ine pri odcho, vjazd, posun, serad.
Je to určite nejake špec. navestidlo..
Kto to využije na domacom kolajisku?

[BohousP]

Zde je důkaz jak ono návěstidlo vypadá

Len dole ta červena tabulka asi tiež niečo znamena . Neskumal som to ,ale býva tam niečo ine pri odcho, vjazd, posun, serad.
Je to určite nejake špec. navestidlo..
...

Údaje na tabulce:
V=pravděpodobně počáteční písmeno názvu stanice, S=sudý směr, c=cestové,
viz: http://navestidla.blgz.cz/2011/10/Druhy-urceni-navestidel.html
Sudý = slov. párny, lichý = nepárny, ale označení S a L se používá i na Slovensku z historických důvodů (jednotné značení v rámci býv. ČSD).

Edit: Plánky nádraží: http://public.rfx.cz/cd/Pl%e1nky%20stanic/planky2009/START.html
Plzeň-hl. n. - stránka Plzeň IV - to písmeno V znamená "Plzeň-Valcha". Bohužel, plánek neznázorňuje detailně jednotlivá návěstidla, jako je to např. u pražských nádraží, nebo Pardubic.
