PacoMouseCYD

[HonzaM]

Paco Mouse CYD je natolik zajímavý ovladač, že by bylo škoda nezaložit vlákno, zaměřené přímo na něj. Fuldovou zásluhou byli o jeho existenci čeští modeláři inrormováni. Hodně bližších informací lze najít třeba na stránce https://usuaris.tinet.cat/fmco/pacomousecyd_en.html
a ještě zajímavější je prezentace na https://www.youtube.com/watch?v=YSfBQpVUhg8. Pokud jsem správně pochopil, fuldovi kamaradi už jej postavili a získávají zkušenosti z jeho stavby a provozu. Fulda má pravdu, opatření jednotlivých komponent je celkem snadné na aliexpresu v řádu stokorun.
Hodně informací je na https://github.com/fmcopaco/PacoMouseCY ... me-ov-file
https://usuaris.tinet.cat/fmco/pacomouse_en.html
To vychází celkem levně, samozřejmě je třeba vzit v úvahu i náklady na práci.

[fulda]

Nejen moji kamarádi. Je jich po světě postaveno velké množství.
Moji kamarádíčci v hospodě mají stavbu a vylepšování už delší dobu jako zdroj zábavy. Pochopitelně způsobem, který odpovídá hospodě. Proto je lepší jako zdroj informací používat třeba to stummiforum: https://www.stummiforum.de/t241914f7-Pa ... egler.html
Zkušenosti ze stavby jsou zdokumentovány na instructables: https://www.instructables.com/Building- ... -Throttle/
"Český" návod je k dispozici: https://github.com/fmcopaco/PacoMouseCY ... 0.9_CZ.pdf

Taky bych rád poznamenal, že mojich zásluh zase není tolik. Tahounem akce je Richard, který třeba dělal český překlad, stará se o design a podobně. Pavel je pak specialista na 3D zpracování a tisk.

[Ivan]

Zeptám se blbě. Když si zvládnu postavit PC z komponentů, tak bych tohle asi taky dal? Docela mne to láká, ovladač vypadá dobře.

Chápu to správně, že hlavní modul žlutý display má v sobě i procesor a paměť pro nahrání sw ovladače?

[fulda]

V zásadě ano. Tady je potřeba být opatrnější, než při stavbě PC. Konektory jsou víc univerzální a lze je zapojit obráceně. Ale pokud jsi důsledný, tak celkem v pohodě.
A ano, žlutá deska obsahuje procesor, který na sobě má integrovanou paměť i flash pro program. Ten se nahrává pomocí USB.

Pochopitelně při takové skládací stavbě dostaneš zařízení trochu méně uspořádané než jsou ta na fotkách, kde jsou kablíky stříhané a pájené přesně na míru a formátované do pravých úhlů.

Celkem zásadní pro stavbu je dobrá krabička, ale to už jsme v klasické modelařině. Tady je možností spousta - 3D tisk, lepení z desiček, koupit nějakou univerzální a udělat do ní vhodné otvory, ...

[jipol57]

Ještě bych se zeptal na nahrávání programu. Mikročipy pro mě nejsou úplně neznámou, ale skončil jsem u PICů. Arduinem zatím nepolíbený.
Co potřebuji k nahrání programu? Jen káblík USB? A jaký program do PC?
Něco jsem viděl na Drátek.cz, ale chytrý z toho nejsem.
Přiloženy jsou soubory *.h, nebo *.ino, jestli jsou to programy, ale je jich nějak moc. Jaké a v jakém pořadí se nahrávají? Asi jsem něco někde přehléd, v návodu.
HW se mně podle obrázků zdá být hodně jednoduchý.

[Ivan]

Také se připojují ke kolegovi, js na tom podobně.

Jinak nějaké jemnější pájení zvládnu, krabičku by mi mohl kamarád vytisknout.

[Pater]

Co potřebuji k nahrání programu? Jen káblík USB? A jaký program do PC?

K nahrání programu je třeba nainstalovat Arduino IDE. V manuálu je vše popsáno, do programu je nutno nahrát podporu pro ESP32 a přidat knihovnu (C:\Users\******\Documents\Arduino\libraries) pro dotykový display (TFT_eSPI-master.zip), a přepsat správnou konfiguraci pro display (User_Setup.h ). Káblík USB jsem dostal přiložen k CYD.

Přiloženy jsou soubory *.h, nebo *.ino, jestli jsou to programy, ale je jich nějak moc. Jaké a v jakém pořadí se nahrávají? Asi jsem něco někde přehléd, v návodu.

Ano, všechny soubory *.h i *.ino jsou součástí kompilace. Stačí, jak si otevřeš PacoMouseCYD.ino (ten musí být ve stejnojmenném adresáři), ostatní soubory jsou přiřazeny interně příkazy #include. Pak spustíš kompilaci s nahráním.

[jipol57]

Moc děkuji, snad se zase naučím něco nového. Zatím ani ještě nemám ty součástky.

[fulda]

Žádný další hardware není potřeba, kabel je součástí balení.
Podrobný český návod s obrázky je v návodu od strany 30: https://github.com/fmcopaco/PacoMouseCY ... 0.9_CZ.pdf

---
Malá rada: moc si toho nestahuj dopředu. Koukám, že ke stažení je verze 0.10, ale už delší dobu existuje verze 0.11, tam jsou některé dost praktické změny.

[fulda]

Dal jsem na stránku nějaké české povídání o konstrukci v řemeslné kvalitě.

[Pater]

Ještě bych si dovolil upozornit na to, že některé klony s převodníkem CH340 "nespolupracují" s novějšími ovladači. Po připojení displeje k počítači (Windows) se vám nainstaluje driver CH341 ve verzi 3.9. Pokud se vyskytne chyba při nahrávání, možná pomůže nainstalovat verzi 3.5.

[fulda]

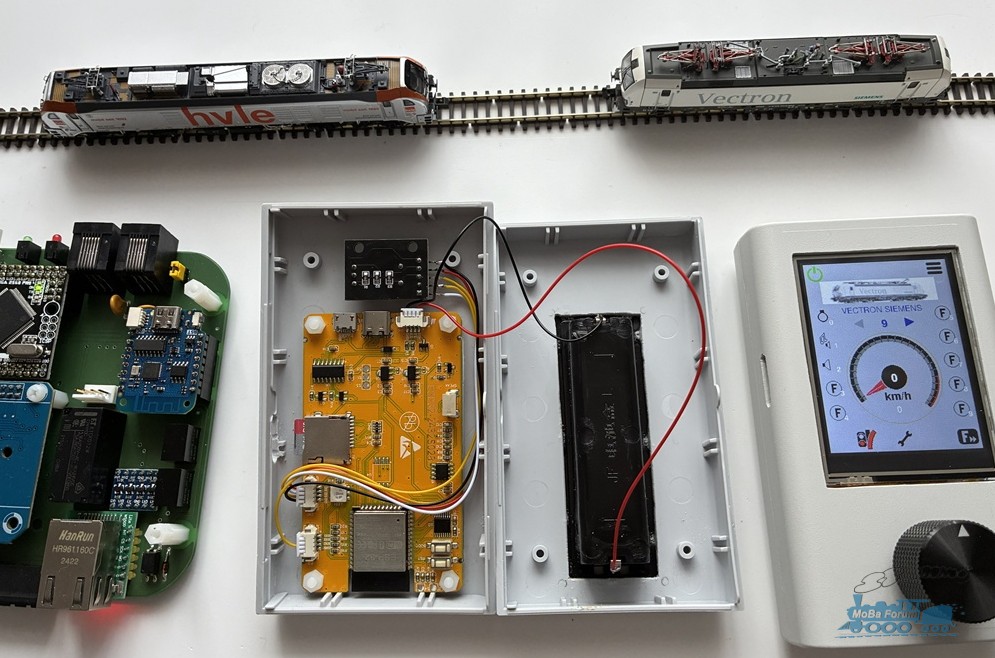

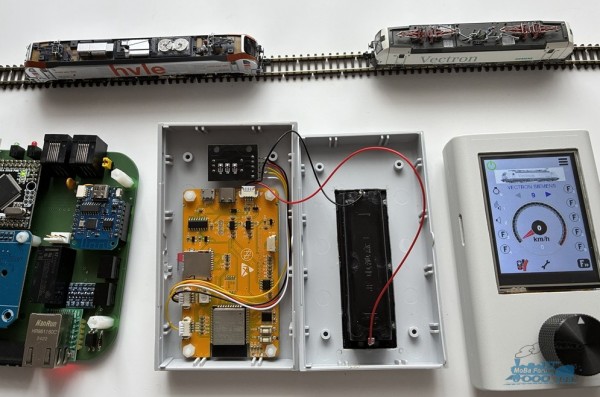

Možná se tohle bude hodit lidem, kteří si chtějí postavit ovladač a zároveň chtějí minimalizovat jakoukoli konstrukční činnost, na stummiforu existuje skupina, která používá krabičku STRAPUBOX Typ 2515 a držáky baterií, takže baterie nabíjejí ve vnějších nabíječkách. Je to rozhodně ta jednodušší varianta montáže.

Tady jeden obrázek z toho fóra:

-------------
A ještě je boží verze se svítícím držákem pastelky a podsvíceným knoflíkem

[Ivan]

Fuldo, díky.

Ještě jeden dotaz. Vidím, že všichni máte display otočený tak, že jsou po instalaci blokována USB (upozorňuješ na to v návodu). Nejde to otočit vzhůru nohama? Někde přenastavit překlopení displaye?

[fulda]

Verzí s blokovanýma USB je naopak menšina. v mém návodu na to upozorňuji a píšu, proč jsem to udělal. Na jedné straně jsou USB a na druhé je WiFi anténa (ten černý obdélníček). Tohle uspořádání preferuje citlivost na WiFi. Obrácené uspořádání vlastně strká WiFi anténu do dlaně, takže jí překrejváš rukou.
Vzhledem k tomu, že to USB na žluté desce nepoužívám, tak jsem dal přednost anténě.

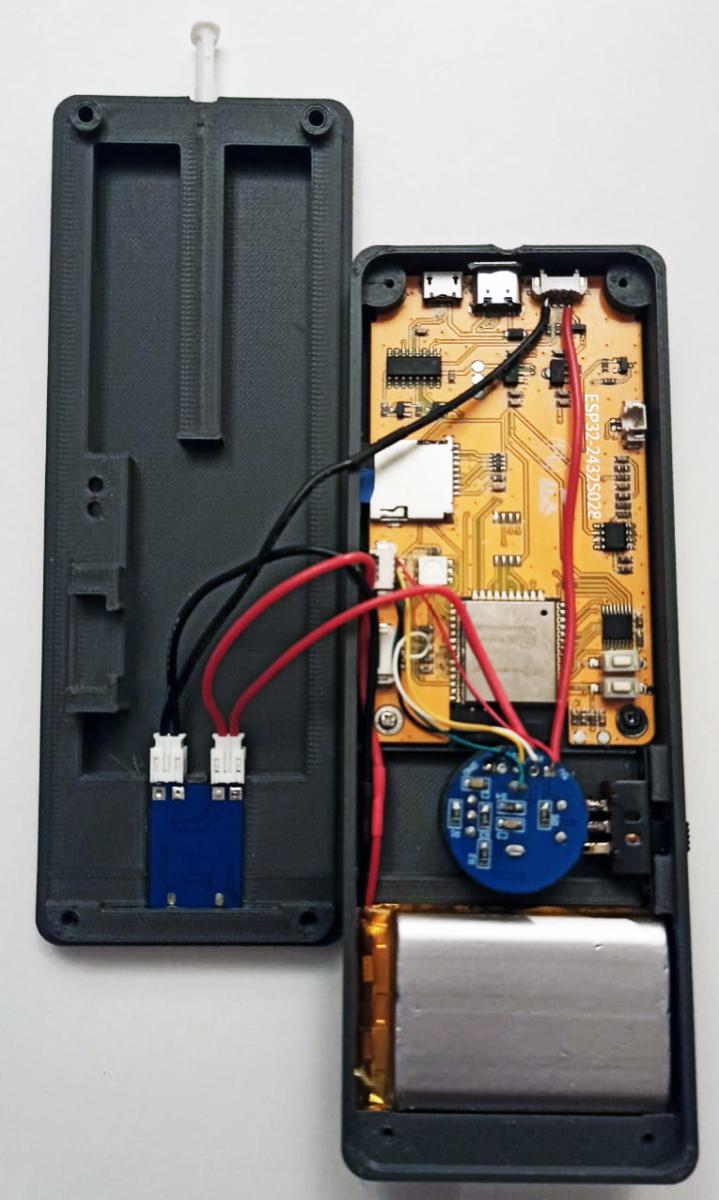

Podívej se třeba na Isaacovu verzi, ta je obráceně:

[Ivan]

Promiň, četl jsem to zatím v rychlosti a pomotal to.
Já dosah Wi-Fi nepotřebuji, stačí mi 4 metry
