meření odběru digitál

[zdeno]

Celkem mne zaujalo mereni odberu analogovych loko od Dovi na
http://diskuze.modely.biz/viewtopic.php?f=15&t=4755&p=336657#p336657.
---
Mam doma v šufliku kombinovany měřák 3 digi V/A z Aliepressu za směsnu sumu. Je tam toho dost na vyber.
https://www.aliexpress.com/item/32760134409.html

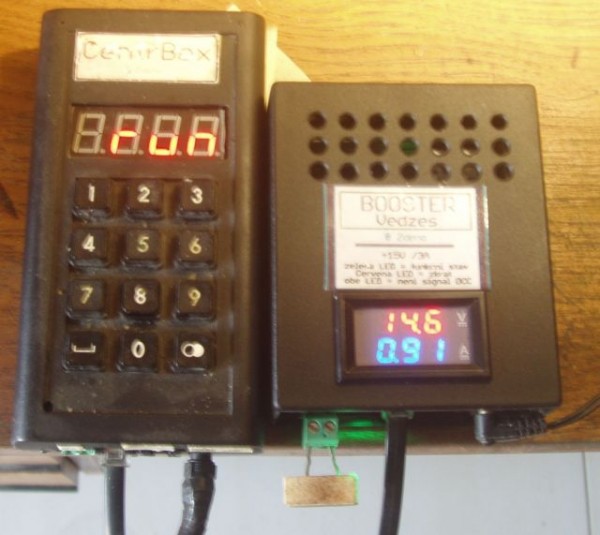

Tak jsem se vzbudil a zabudoval to do Vedzesu pro měření digi loko.
Je tam zatěžovaci odpor 15 ohmu, tolerance meraku je asi dost vysoka. Ale na otestovani loko vyhovujici.

[BohousP]

V nadpisu máš slovo digitál a v textu píšeš o analogovém měření od Dovi. A pak Vedez digi loko. Co vlastně měříš?
Pokud je to DCC, tak ti to ukáže celkem slušné bludy.

[zdeno]

V nadpisu máš slovo digitál a v textu píšeš o analogovém měření od Dovi. A pak Vedez digi loko. Co vlastně měříš?
Pokud je to DCC, tak ti to ukáže celkem slušné bludy.

zaujalo mne mereni analogu a tak jsem navrhnul mereni pro digital.
Taky mne zajima, kolik si beru zvukove loko proudu.
Jinak nemeram DCC, ale prochazejici proud pres L6203. Napeti taky merim na vstupu L6203.
Spotreba nezatizeneho L6203 v klidu je asi 10mA, to se musi odpocitat.

[Zdenek Valter]

Můžeš poslat schema toho zpojení a kam si dal ten 15 Ohmový odpor?

[Zlámalík]

Dovolím si přijít s jedním starším dílem pro kolegu Trainmaniaka, kde jsme to taky už použili (pro analog).
Viz https://tt120.zlamal.cz/analogovy-ovladac-s-merenim/
(se dívám, že je to letos už 10 let, to to ku... letí!)

Jinak, pro Zdeňka je tam v článku i odkaz na zapojení těchto měřáků, měří se ve "zpátečce", tedy mezi mínus pólem zátěže a mínus pólem zdroje.

[Zdenek Valter]

Dovolím si přijít s jedním starším dílem pro kolegu Trainmaniaka, kde jsme to taky už použili (pro analog).
Viz https://tt120.zlamal.cz/analogovy-ovladac-s-merenim/
(se dívám, že je to letos už 10 let, to to ku... letí!)

Jinak, pro Zdeňka je tam v článku i odkaz na zapojení těchto měřáků, měří se ve "zpátečce", tedy mezi mínus pólem zátěže a mínus pólem zdroje.

Hezké, ale to jsem chtěl po Zdenovi

Mimochodem nechápu ten jeho zatěžovací odpor - zejména jestli je podle fotky opravdu na výstupu boosteru, ale to jsem se opět nedozvěděl.

[Zlámalík]

No já to myslel jako ukázku využití toho modulu.
Zátěž je asi zátěž, tedy rezistor na výstupu, ne?
Důležité ale je, kde se měří - jinak to opravdu mohou být hovadiny.

[zdeno]

Důležité ale je, kde se měří - jinak to opravdu mohou být hovadiny.

Zcela urcite neměřim DCC napeti nebo proud. Ale to uz jsem napsal.

edit
konkretni zapojeni nedavam, je urcene pouze pro Vedzes a jine boostre jsou ruzne zapojene.
To si musi kazdy rozmyslet sam, jak to zapojit.

[Pater]

Mam doma v šufliku kombinovany měřák 3 digi V/A z Aliepressu za směsnu sumu. Je tam toho dost na vyber.
https://www.aliexpress.com/item/32760134409.html

Jen chci upozornit, že zmíněné měřáky za "směšnou sumu" (ty novější) také "směšně" měří. I když je v popisu uvedeno: refresh rate <100ms, tak kloudný výsledek dostanete tak za 3 až 4 sekundy. Měřák je naprosto nevhodný pro měření rychlých změn veličin.

[zdeno]

tak kloudný výsledek dostanete tak za 3 až 4 sekundy. Měřák je naprosto nevhodný pro měření rychlých změn veličin.

napisme si zas na rovinu, ze zmeny vic nez 3x za vterinu jsou na displeji necitatelne.
Mne se tento displej obnovuje asi 1x za vterinu. Celkem v pohode.
Tento meracik ma trimry, teda se da nastavit celkem slusne, podle presneho voltmetru.
Jinak tolerance 10% je celkem vyhovujici za cenu okolo 1,5 Eur.

[fulda]

A nejhorší jsou ty s červenýma ledkama, ty mají klidovou spotřebu padesát ampér. Sice nikdo neví, co to znamená a jak jsem k tomu došel, ale je to úplně nejvíc špatně.

[zdeno]

A nejhorší jsou ty s červenýma ledkama, ty mají klidovou spotřebu padesát ampér. Sice nikdo neví, co to znamená a jak jsem k tomu došel, ale je to úplně nejvíc špatně.

padesat amper ??

[Zlámalík]

Fuldo, sorry, ale to je snad zbytečný, to tady zase rozesí... Nedokážeš si to odpustit? Dík.

Jasně, ty měřáky mají spoustu nevýhod a nepřesností, ale pro informaci - pokud o ni někdo stojí - to vyhoví.
Při tom použití, co jsem dával výše, jsem nějaké zásadní nevýhody nezaznamenal a i přesnost byla ucházející.

[zdeno]

Jasně, ty měřáky mají spoustu nevýhod a nepřesností, ale pro informaci - pokud o ni někdo stojí - to vyhoví.

celkem mne zaujalo to mereni a zabehavani analogovych loko od Dovi a tak mne napadlo pouzit suflikove zasoby a zapojit ten displej do Vedzesu pro mereni digitalnich loko.
Vsak aj digitalni loko potrebuje zabehnut a merit pokles odberu proudu v prubehu zabehu.
Tento "informativni" meracik za hubicku na to muze celkem dobre poslouzit.
---

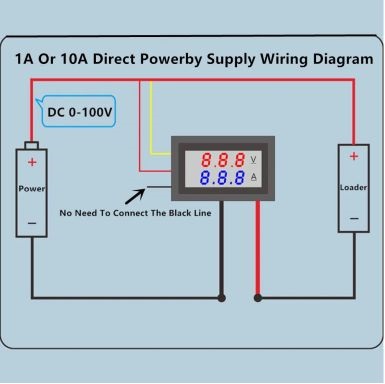

Jeste zapojeni, nepotrebuje to externi napajeni :


[zdeno]

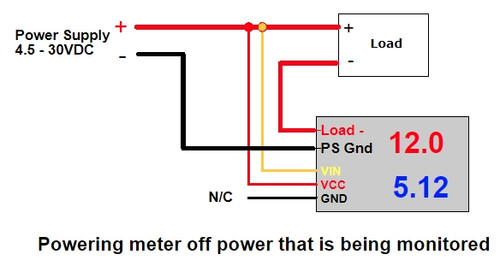

toto zapojeni je snad lepsi na pochopeni:
