dekodér ZIMO MX630P16 mapování funkcí

[Miloš_P]

Mám dotaz na zkušenější. Upravoval jsem mapování funkcí pomocí programu JMRI DecoderPro a při zápisu aktuálního listu se nezapsalo CV46 a zkončilo to chybovou hláškou. Zápis listu probíhal normálně, loko poblikávala a pocukávala až při poslední položce CV46 nereagovala. Nyní dekodér vůbec neodpovídá. Ani po vypnutí centrály z21start nelze z dekodéru nic načístpřes MM, vše končí na Error 2. Co jsem udělal nebo dělám špatně? Díky.

Edit: Problém se mě podařilo vyřešit po přidáním osvětleného vozu za loko na programovací kolej a loko opět ožila... .

Takže teď se dostávám k otázce, proč jsem se o něco pokoušel, ke změně mapování funkcí.
- loko Bardotka MTB H0 rozhraní plux22
- dekodér ZIMO MX630P16

Rád bych dosáhl při aktivaci posunu F3 rozsvícení bílých světel na obou stranách loko. Se zvukovým dekodérem MX645P22 to funguje, ale pokud zadám stejné mapování funkcí do dekodéru MX630P16, tak nic.
Zřejmě dělám nějakou začátečnickou chybu nebo nevím, že to nejde. Díky.

[Sandy]

Resetuj ho. CV8 = 8 (nebo 30). A pak to zkoušej znovu.

[Miloš_P]

Resetuj ho. CV8 = 8 (nebo 30). A pak to zkoušej znovu.

Nešel ani reset, ale už jsem to více méně náhodně vyřešil, viz edit prvního dotazu. Díky

Omlouvám se za změnu (upřesnění) názvu vlákna.

[Miloš_P]

Tak se mě to po několika hodinách podařilo vybojovat. S pomocí popisu mapování funkcí na http://lokopin.wz.cz/digital/maping.htm a mnoha pokusů a omylů. Možná jsem objevil objevené, ale třeba se to bude někomu hodit.
Výsledek:
- samostatné ovládání předních světel (směrově závislé)
- F1 samostatné ovládání zadních světel (směrově závislé)
- F3 aktivace posunu - poloviční rychlost a svítí přední světla na obou stranách
- F4 deaktivace brzdící a rozjezdové křivky



S tímto dekodérem nelze ovládat samostaně horní reflektor, pokud je to zvoleno přepínačem na DPS lokomotivy (alespoň si to myslím), protože je připojen na konektoru Plux22 na pinu 2 (Plux16 obsazuje piny 3-18). Nicméně se při přepnutí na posun sníží jas horního reflektoru, takže nějáká nezávislost tam asi je, ale z přiloženého schématu loko to nevyčtu).

[Tomas Lebeda]

Tak jsem zkusil nastavit CV 37 na hodnotu 96 i na svém Brejlovci MTB TT a při posunu se krásně rozsvítí obě strany bíle.
Bohužel i s tím reflektorem.
Zajímalo by mě jak jsi docílil snížení jasu horního reflektoru.
Je to kvůli tomu, že jsou reflektory na desce zapojeny na pin 2?
Ten by ale na Plux16 neměl být!
Pouze na Plux22 a tomu zas neodpovídá dekodér MX630P16

[Miloš_P]

To mě těší, že jsem se s tím netrápil zbytečně .
Proč se sníží jas horního reflektorů nevím. To se děje jaksi samo od sebe. Plux16 PIN 2 v mašině neobsazuje, takže s tím to nesouvisí. Možná se jedná pouze o pokles napětí na LED, když svítí reflektory na obou čelech současně. Stejný efekt bych očekával i u spodních světel, ale to se neděje.
Možná nám to objasní někdo zkušenější.

[Jacek]

Možná je to mimo, nezvukové dekodéry neznám. Ale není náhodou mezi MX630P16 a MX633P16 stejný rozdíl ve výstupech jako u MX648P16 a MX645P16? To jsme nedávno řešili u zvukových projektů pro nové verze desek v bertách MTB TT. Pro MX645 bylo nutné naprogramovat vše pomocí tzv. švýcarského mapování, aby to fungovalo jako u MX648.

[Miloš_P]

Tak to je už mimo moje současné znalosti. Podle manuálu k dekodérům ZIMO řady MX62, MX63, MX64 by měly být výstupy u konkrétní řady zapojené stejně a stejně tak nastavení CV. Možná jsem ale něco podstatného přehlédl.

[snowbear]

Tak to je už mimo moje současné znalosti. Podle manuálu k dekodérům ZIMO řady MX62, MX63, MX64 by měly být výstupy u konkrétní řady zapojené stejně a stejně tak nastavení CV. Možná jsem ale něco podstatného přehlédl.

V zasade asi ano, ale zrovna treba MX630P16 ma na pinech 15 a 17 misto reproduktoru vyvedene funkcni vystupy FO3 a FO4 (viz strana 56 anglickeho manualu).

[Tomas Lebeda]

Chápu to správně, že by se pin 15 a 17 (FO3-FO4) na MX630P16 dal použít k napájení reflektoru a jeho samostatnému vypínání?
Samozřejmě by to v případně TT MTB Brejlovce znamenalo úpravu desky a zrušení připojení reproduktoru.
Nědělal to už někdo?

[snowbear]

Chápu to správně, že by se pin 15 a 17 (FO3-FO4) na MX630P16 dal použít k napájení reflektoru a jeho samostatnému vypínání?
Samozřejmě by to v případně TT MTB Brejlovce znamenalo úpravu desky a zrušení připojení reproduktoru.
Nědělal to už někdo?

Ano, jsou to dva plnotucne funkcni vystupy. Ale presne jak pises, je potreba stejnym zpusobem ohnout zapojeni v lokomotive.

[Miloš_P]

Po delší době jsem se opět zabýval mapováním funkcí, tentokrát u zvukového dekodéru MS450P22 a při té příležitosti jsem zjistil, že vůbec nevím, jak u dekodéru MX630P16 dokáže nastavení CV37=96 zapnout bílá světla na obou čelech lokomotivy. Vůbec by to nemělo fungovat .Tato hodnota přiřazuje k F3 funkční výstupy 7 a 8. Dekodér má ale jen 6 výstupů. Je instalován v Bardotce H0 MTB. Podle schematu lokomotivy jsou bílá světla připojena pouze na FOf a FOr. Znovu jsem prošel nastavení CV a odpověď jsem nenašel .
Pokud by někdo znal vysvětlení budu moc rád za odpověď. Díky.

Ještě doplnění:
Při dalším zkoumání jsem zjistil, že se dekodér chová stejně i při namapování výstupů 7 a 8 na F4

Správné nastavení by mělo být CV37=3 a CV61=97 (posouvá přiřazení funkcí - F3 může ovládat FOf a FOr) ostatní nastavení CV se nemění.

[jipol57]

A co je zapsáno na CV61? Třeba je to nějaká nepopsaná varianta. A nemá to ještě spojitost se Švýcarským svícením?

[horak]

'Bez ohľadu na to, že by som sa snažil pochopiť tvoje mapovanie...

Nezvukový ZIMO MX630P16 má na dvoch PINoch (ktoré sú podľa normy pre reproduktor) ďalšie dva výstupy.
Klasika SUSI sa dá prepnúť na logické výstupy. Tým pádom sú tam +2 výstupy.

A to že nejaké priradenie nefunguje podľa tvojej predstavy bude dané tým, že je tam CV61.
Pozri sa na jeho hodnotu. Bude 0 (nula) alebo 97. Tým sa mení režim priradenia výstupov podľa NMRA na režim "bez posunu".
Viac napovedia obrázky:

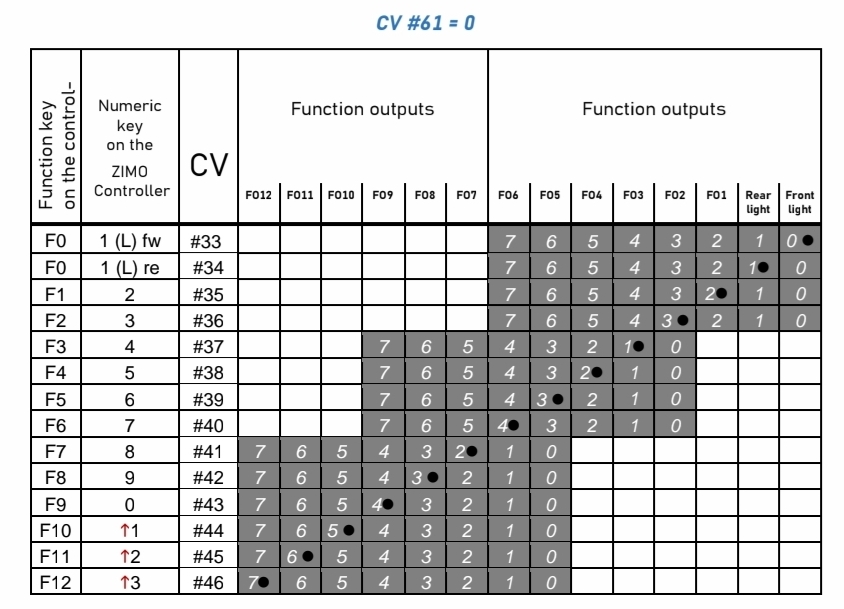

Platí pre CV62=0

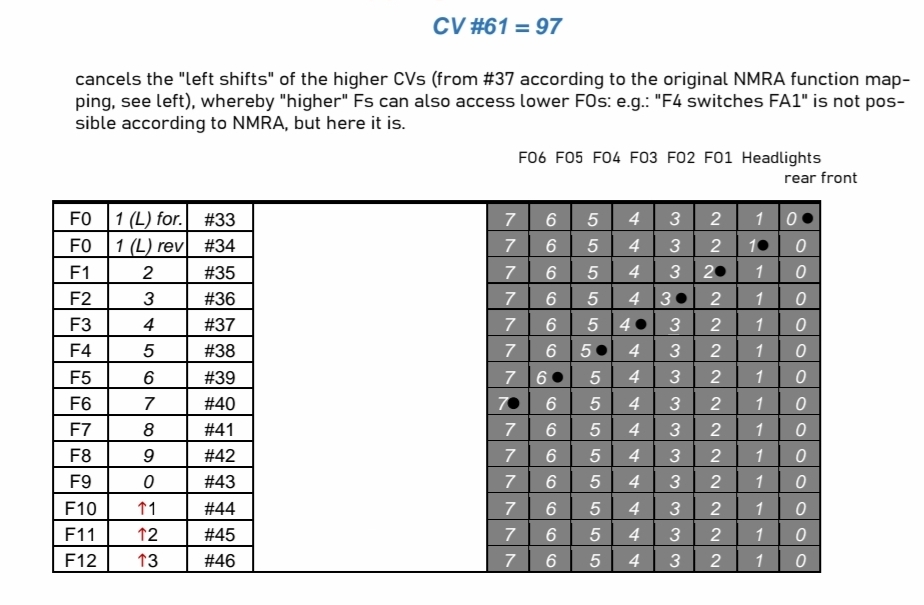

Platí pre CV61=97

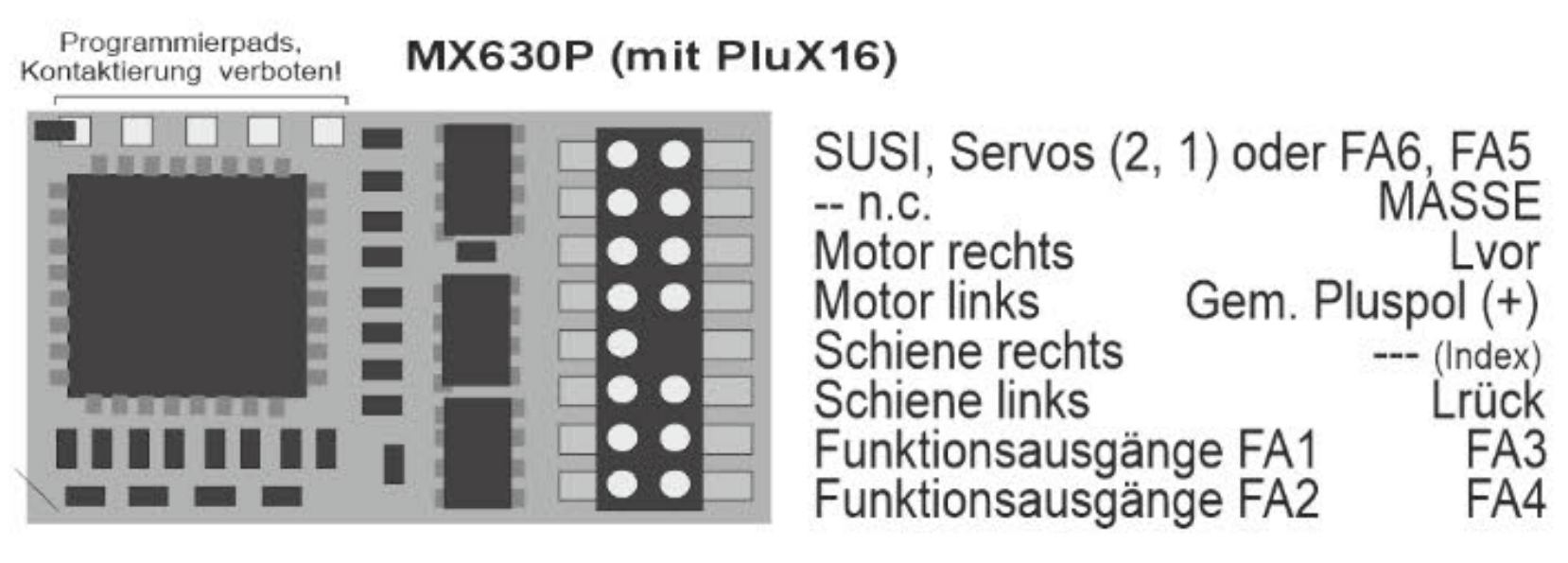

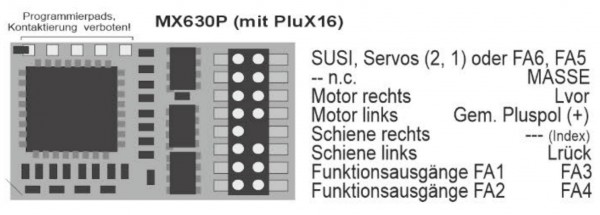

Rozloženie PINov MX630P16 / Nemecky, lebo Anglická verzia mala mizernú kvalitu obrázku

EDIT:
Ak je CV61 =97, tak CV37=96 obsluhuje výstupy Fo4 a Fo5 a tie MX630P16 má.
Ako je urobené HW zapojenie... (?)
A môže do toho kecať aj Švajčiarske mapovanie.

[Miloš_P]

Díky. Právě jsem to znovu testoval. CV61=0, takže mapování je standardní. Stejně se to chová i v případě namapování výstupů 7 a 8 na F4. Vypadá to, že když se přiřadí neexistující výstupy, tak se přiřadí FOf a FOr.
Pokud to má být nastaveno správně dle manuálu ZIMO, tak by mělo být CV37=3 a CV61=97 (posouvá přiřazení funkcí - F3 může ovládat FOf a FOr) a to funguje ok.

To moje původní mapování jsem řešil jako neználek metodou pokus/omyl před 8 lety podle stránek Lokopin . On tam na tuhle anomálii narazil taky u MX623P při nastavení CV37=255.
http://lokopin.wz.cz/digital/maping.htm (na konci článku).
