Modul detekce obsazení DR4088/OPTO

[HonzaM]

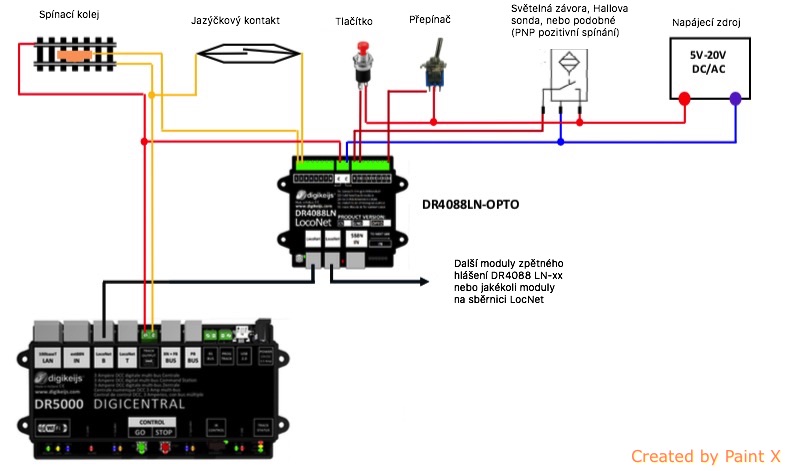

Abych předešel nedorozuměním, způsobeným výrobcem nepříliš šťastně voleným typovým označením modulu DR4088LN-OPTO (týká se i modulů pro sběrnice S88 a RB), přikládám schema předpokládaného zapojení tohoto modulu. Nejde tedy o modul s obvyklou proudovou detekcí (jak se několik modelářů domnívalo), u nějž by byl detekční obvod opticky oddělen, ale o modul, který pouze umožňuje vhodného snímacího obvodu s optočlenem, který se připojí na jeho vstup.

[Trixt]

Takže se dá, pokud to správně chápu, využívat například při detekci pozice spřáhla lokomotivy a vagónu nebo počítání vozů pomocí optočlenu, případně k detekci pozice výhybek apod.
