Malý testovací segment 0e s točnou a přesuvnou

[hank61]

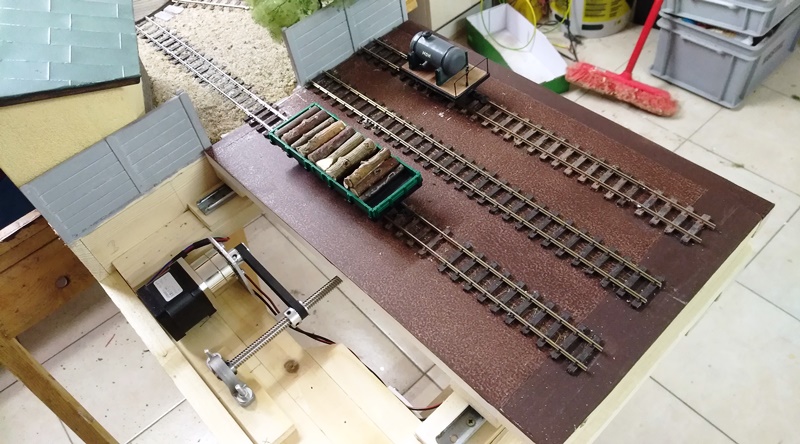

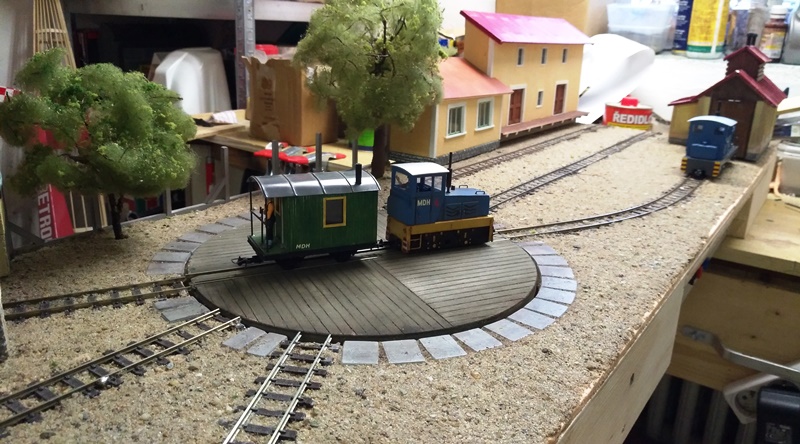

Po pár týdnech útrap, strádání a odříkání jsem dnes zprovoznil točnu i přesuvnu - obojí komplet řízené Arduinem. Přesuvna přesouvá a točna umožňuje po zapojení trakce vjezd i výjezd ze všech a do všech možných směrů. Nebylo to pro mě jednoduché, nicméně za pomoci kolegy Hopetera jsem to dal. Honzo velké díky. Myslím, že to bude moc hezká hračka.
Video točna: https://www.youtube.com/watch?v=F8H909IcSIQ
Video přesuvna: https://www.youtube.com/watch?v=ogmZiozIiT4

[hopeter]

Když už jsem se to na tobě naučil tak bych taky mohl dodělat tu svoji Nudli...
Hezky se to hejbá a přitom je to tak jednoduché a za pár korun.

[Dusan]

Dobrý Na tom se dá vyblbnout

[milan008]

Pěkná práce, mi už to též chodí, zatím jen elektronika, mechanika mi bude ještě chvíli trvat ,

[Ivan]

Prý testovací segment... a ono je z toho pěkné mini!
Jak jsem psal už dříve, budu si muset někdy začít hrát s arduinem, ale zakázal jsem si ho koupit dokud nedodělám kolejiště

Jeden z plánu je model depa s rotundu Turnov od Igry, tohle je skvělý návod jak by se tam dal zařídit i čilý ruch. Kombinace točna a přesuvnu je pěkná

[hank61]

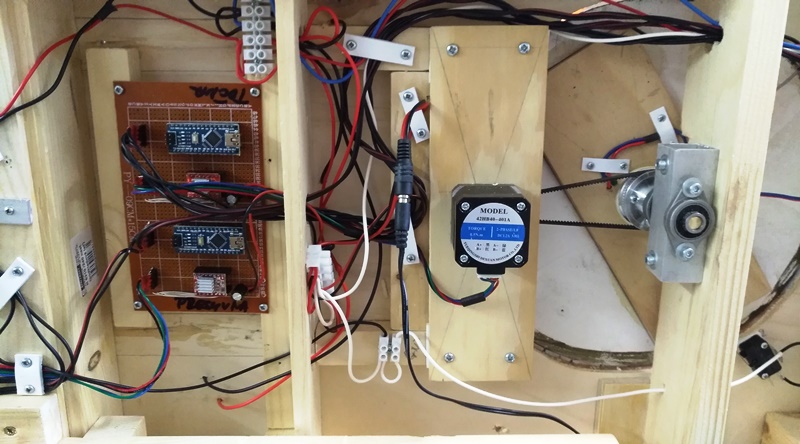

Ivane. Není to pozdě čekat až doděláš kolejiště? Mohl bys tam rovnou aplikovat nějaké Adruino ovládání. Jinak tady je pohled ze spodu na točnu a desku s elektronikou Arduina. Tolik drátů jsem na kolejišti ještě neměl

[hopeter]

Já se jenom zeptám jak jsi vyřešil přívod proudu do koleje na točně ? Máš tam nějaké sběrací kroužky nebo odpočítáváš počet otáček tam a zpět ?

[hank61]

Já se jenom zeptám jak jsi vyřešil přívod proudu do koleje na točně ? Máš tam nějaké sběrací kroužky nebo odpočítáváš počet otáček tam a zpět ?

Točnu mám ovládanou systémem "tam a zpět" úhel otočení je cca 250°hlídaný koncovými vypínači. Vodiče mám připojeny ke koleji točny natvrdo a jejich délka je přizpůsobená úhlu otáčení. Funguje to 100% ně. Původně jsem tam chtěl instalovat jakési dvě mezikruží z cuprexitu a sběrače ze starých mechanických relátek, ale tohle mi nakonec přišlo jednodušší. Navíc nemám problém s případným "rozjížděním" kroků motoru vůči paprskům točny.

[Zlámalík]

Se možná blbě zeptám - na co dva koncáky, když točna ví, kde je. Nebo neví?

[hank61]

Se možná blbě zeptám - na co dva koncáky, když točna ví, kde je. Nebo neví?

Jirko. Třeba abych neukroutil ty draty od koleje točny.

[Zlámalík]

No to neukroutíš, když víš, kde točna je. Prostě by se od nějakého virtuálního či skutečného začátku otočila o řekněme 10 pozic, těch 225°a dost, pak už by šla jen zpět, ať mačkáš co mačkáš.
(se mi to kecá, dva měsíce zpátky jsem znal Arduino jen na obrázku )

[hank61]

No to neukroutíš, když víš, kde točna je. Prostě by se od nějakého virtuálního či skutečného začátku otočila o řekněme 10 pozic, těch 225°a dost, pak už by šla jen zpět, ať mačkáš co mačkáš.
(se mi to kecá, dva měsíce zpátky jsem znal Arduino jen na obrázku )

Ahááá. Nyní jsem tě teprve pochopil. Vyšel jsem z hotového programu, u kterého byly ty koncáky navrženy, tak jsem šel cestou nejmenšího odporu a nechal to takhle.
Ono to má výhodu, protože točna nemusí vědět, kde zrovna je a to z důvodu: Pokud vypnu napájení točny, tak se mi většinou rozhodí kalibrace, neboť při vypnutém napájení lze s točnou velice lehce otáčet - na rozdíl od přesuvny, kde polohu i při vypnutém napájení spolehlivě udrží trapézový šroub. Takto si kolej točny nastavím třetím tlačítkem k jakémukoliv paprsku a pak fungují opět všechny definované pozice. Pokud by točnu poháněl nějaký krokový motor se šnekovým převodem, který by zamezil její pohyb při vypnutém napájení, tak by tvoje řešení bylo patrně elegantnější

[hopeter]

Ty koncáky jsou původně z přesuvny kde hlídají aby přesuvna nejela více do kraje než mechanicky může. Program na točnu je v podstatě stejný a koncáky Honza využil ke hlídání aby se točil tam a zpět a neukroutil ty dráty. Prostě když je přesuvna nebo točna na poslední poloze v daném směru tak jde rozjet jen zpět a nemůže být kolize. Prostě takový blbuvzdorný prvek.

[hank61]

Ty koncáky jsou původně z přesuvny kde hlídají aby přesuvna nejela více do kraje než mechanicky může. Program na točnu je v podstatě stejný a koncáky Honza využil ke hlídání aby se točil tam a zpět a neukroutil ty dráty. Prostě když je přesuvna nebo točna na poslední poloze v daném směru tak jde rozjet jen zpět a nemůže být kolize. Prostě takový blbuvzdorný prvek.

Má pravdu předseda

[Zlámalík]

No já tam mám optosenzor a tím třetím tlačítkem si nastavím "nulu" - samo najede na senzor, stopne, vyresetuje pozici. Třeba to u tebe může být jedna krajní. A ano, použiju vždy po zapnutí napájení, jako blbovzdorný prvek
