Modul koncovej stanice

[Tax]

@Hank61: Ďakujem

[hank]

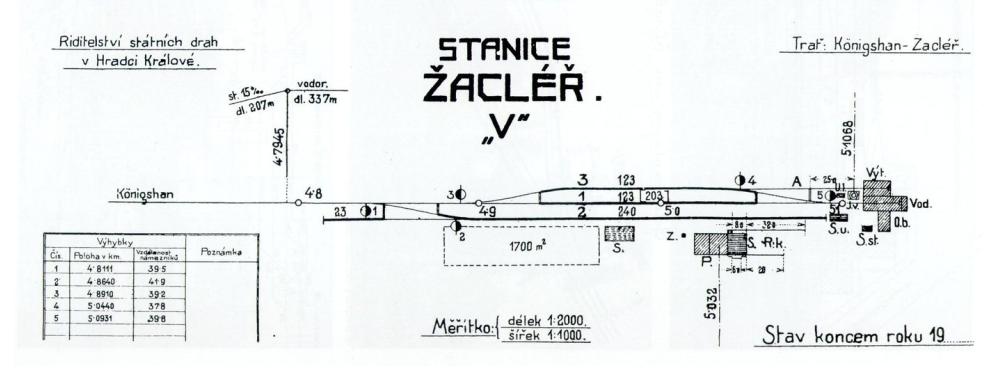

Ten plánek, co sem dal hank61, je Žacléř. Skutečná situace ve 30. letech byla tato:

Koleje 1 a 3 jsou dopravní. Ten druhý šturc vedl už v době pořízení plánku taky do remízy, protože už v r. 1900 byla remíza rozšířena o další stání, což Milanův plánek nepodchycuje. Ten šturc u koleje č. 2 na vjezdovém zhlaví byl vybudován taky dodatečně a sloužil k odstavování sněhového pluhu. Nehledě na to, že šlo i na tehdejší poměry o miniaturní stanici (takhle úsporně v Čechách a na Moravě stavěla ÖLEG, ale ještě spořivější byly BCB ), výtopna Žacléř byla po zestátnění strojovou stanicí podřízenou výtopně Trutnov, kde byly ustájeny 3 stroje pro trať z Trutnova včetně přilehlých důlních vleček a odbočky z Královce (tehdy Königshan) do (tehdy) německého Liebau (dnes Lubawka).

Ještě ty budovy: S vlevo je soukromé skladiště lepenkárny Reimann, Z - záchody P - přijímací budova, S vpravo - staniční skladiště, R.k. - rampa kamenná, S.u. - sklad uhlí, J.v. - jeřáb vodní. U.l. - uhelná lávka (pro ruční zbrojení z košů), Výt - výtopna, Vod - vodojem (byl v remíze), O.b. obytná budova (v přízemí mohla být malá dílna pro výtopnu), jenom nevím, co je S.st., ale vypadá to jako staniční studna.

Jinak podrobně o Žacléři tady:
viewtopic.php?f=42&t=11840&hilit=žacléř
a taky u Trainmaniaka:
http://www.trainmania.info/zacler.html

Vidíš, že ve zdejším fóru je leccos užitečného, akorát to chce pořádně hledat...

[Tax]

@hank: Díky za objasnenie aj za linky.

[milan ferdián]

Tam kde jsi měl otazníky,ty zmizely.
Milan

[Tax]

Tam kde jsi měl otazníky,ty zmizely.

Samé od seba?

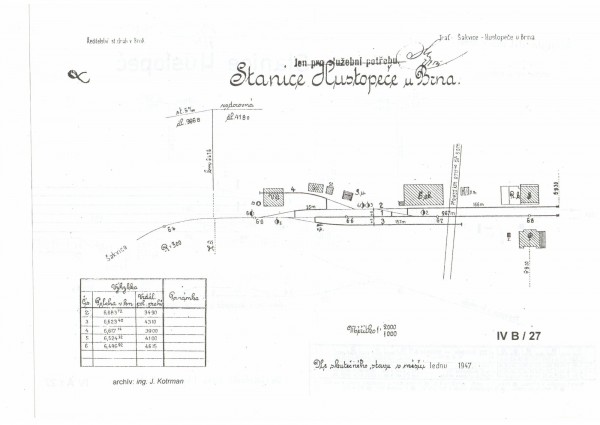

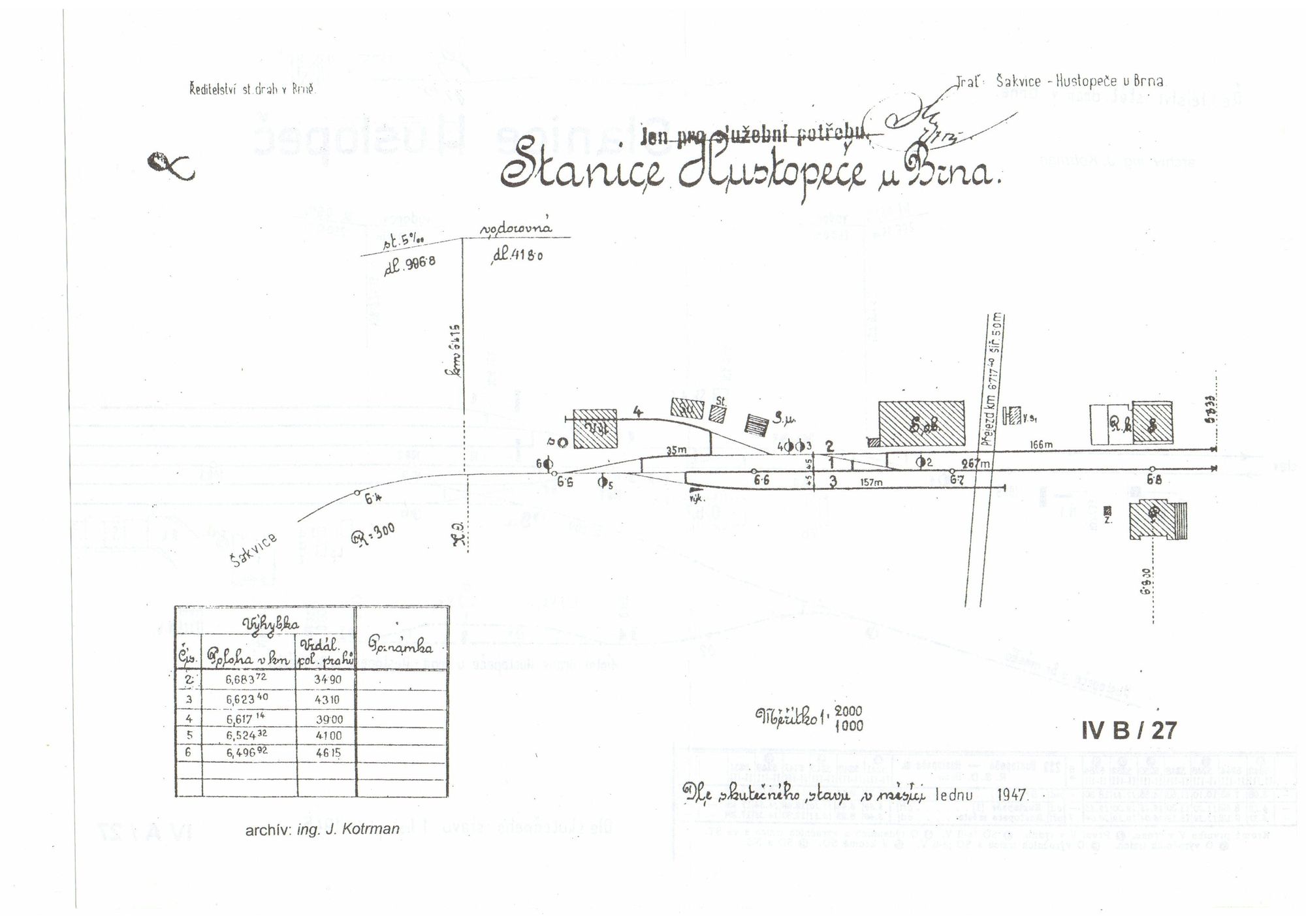

Díky moc, tieto Hustopeče sa mi zdajú ako dobrá predloha pre môj zámer. Teda trošku ich prispôsobím mojim podmienkam.
Inak skúšal som kresliť vo Wintrack. Jednak to nie je príliš prívetivý program, čakal by som viac od neho, jednak nemám tam vhodné koľajivo. Zdá sa že bude lepšie urobiť si nástrel v jednoduchom bitmapovej aplikácii. A ešte lepšie vo vektorovej

[Trixt]

A co zkusit SCARM (https://www.scarm.info). Nevím jak je na tom s kolejivem, ale pro modul s malým rozsahem je vhodná i varianta, která je k dispozici zdarma.

[Tax]

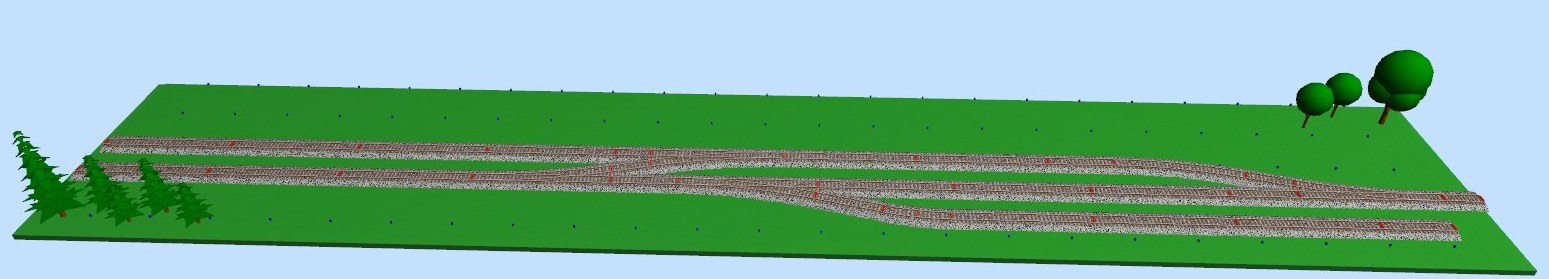

Díky za tip. Toto je variácia na Hustopeče na štandardnom kolajive Tillig H0 na paneli 240 x 45 cm.
Je tam k dispozícii niečo aj od PIKO, Roco ... teda dá sa vybrať. Navyše toto je veľmi jednoduché koľajisko. Bohužiaľ táto verzia SCARM neobsahuje budovy, len stromy, lampy, cesty a nejaké návestidlá. Ale u takejto stanice bude len lichobežníková tabuľka Vjazd do stanice
SCARM vypíše aj zoznam použitého materiálu. Grafika nič moc, ale pre predstavu stačí.

[hank]

Pro začátečníky považuji za nejlepší pro plánování kolejišť Anyrail. V prostředí Wine mi funguje i v Linuxu. Poslední verze (6.24) už umí i česky. A knihovny kolejiva jsou pravidelně aktualizovány.

[hank]

Milan F.: Kam prosím tě na ty staré plánky z obvodu brněnského ředitelství chodíš?

[T 478 3022]

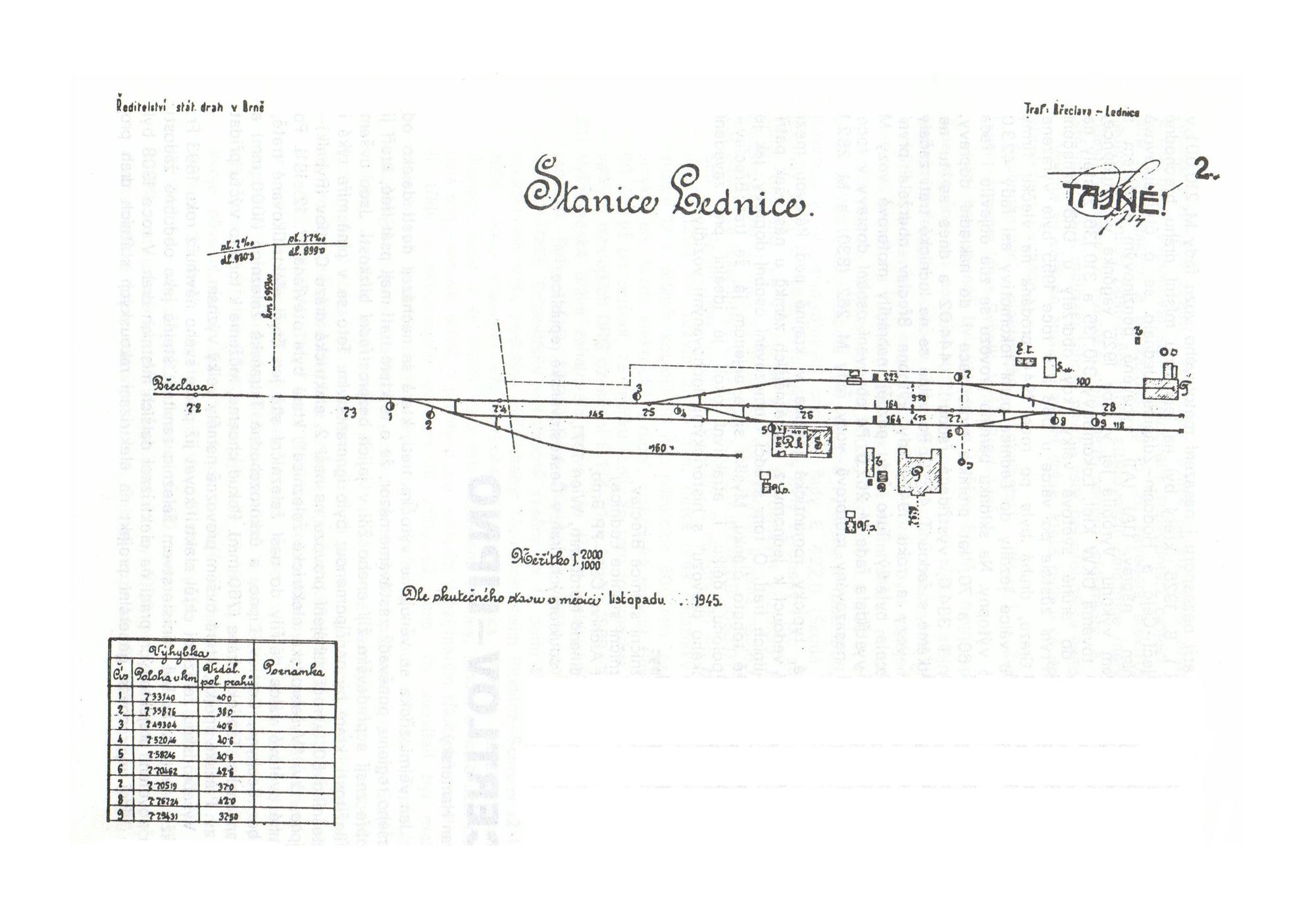

Nemohu mluvit za Milana,ale díky tomu,že je tam napsáno,že pochází z archívu ing J.Kotrmana myslím,že je to sken z brožůrky Morávia.
Pár čísel taky mám.

[milan ferdián]

Jo,přesně.Občas mi něco vypadne z archívu .Od stejného abonenta.
Milan

[hank]

No jo, no... Ještě kdybych tak věděl, co je to brožurka Moravia...

[hank]

Jo,přesně.Občas mi něco vypadne z archívu.

A nějaké další situační plánky z těch dob bys tam prosím neměl? Židlochovice, Pohořelice, Koryčany, Luhačovice, Vizovice, Ždánice, Veverská Bítýška, Oslavany...

[Tax]

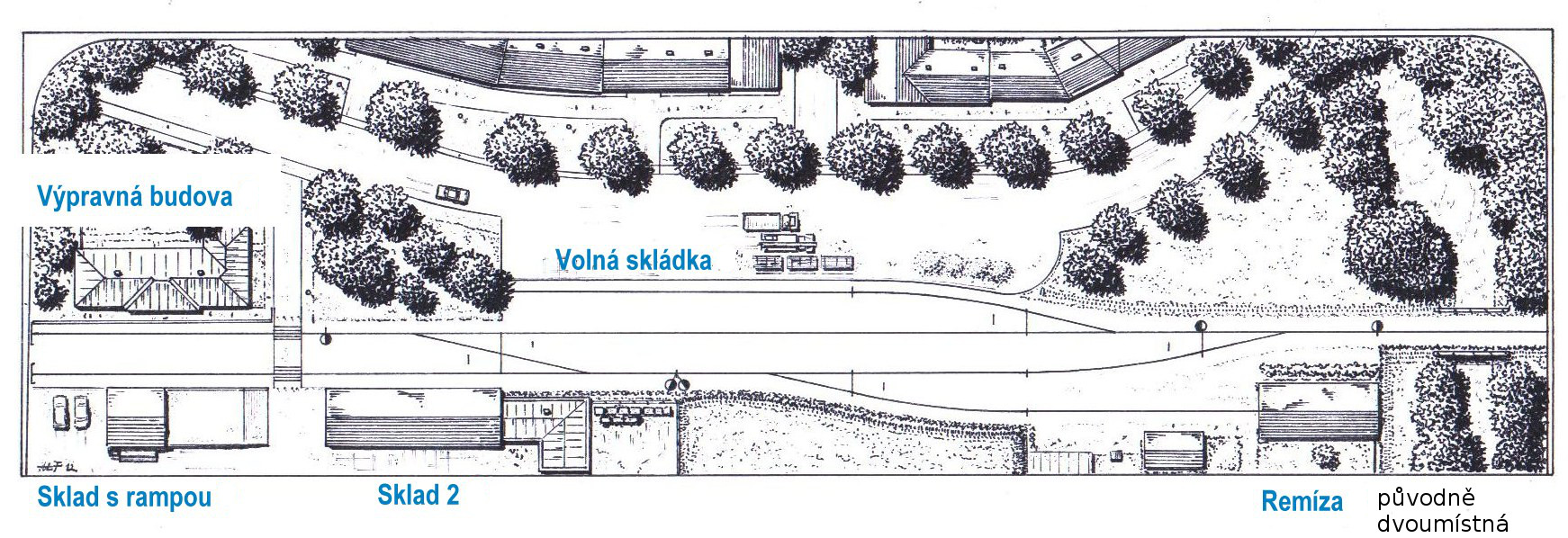

Na dnes už dám pokoj Na screene je koncová stanica 26A podľa božúry Malá železnice A-4. Teda troška upravená. Dĺžka 240 cm, šírka 45 cm. Škoda že v SCARM nie sú nejaké vhodné budovy a objekty.

[Lubomír]

A nějaké další situační plánky z těch dob bys tam prosím neměl? Židlochovice, Pohořelice, Koryčany, Luhačovice, Vizovice, Ždánice, Veverská Bítýška, Oslavany...

Ahoj, posílám schémata všech tratí v JMK včetně vývoje brněnského uzlu. Nicméně se jedná o schémata, nikoliv situace. Takže model se podle toho stavět úplně nedá. Je třeba doplnit archivní a terénní průzkum.

https://www.uschovna.cz/zasilka/OOFZ77DKYPSZAYHY-2W4
