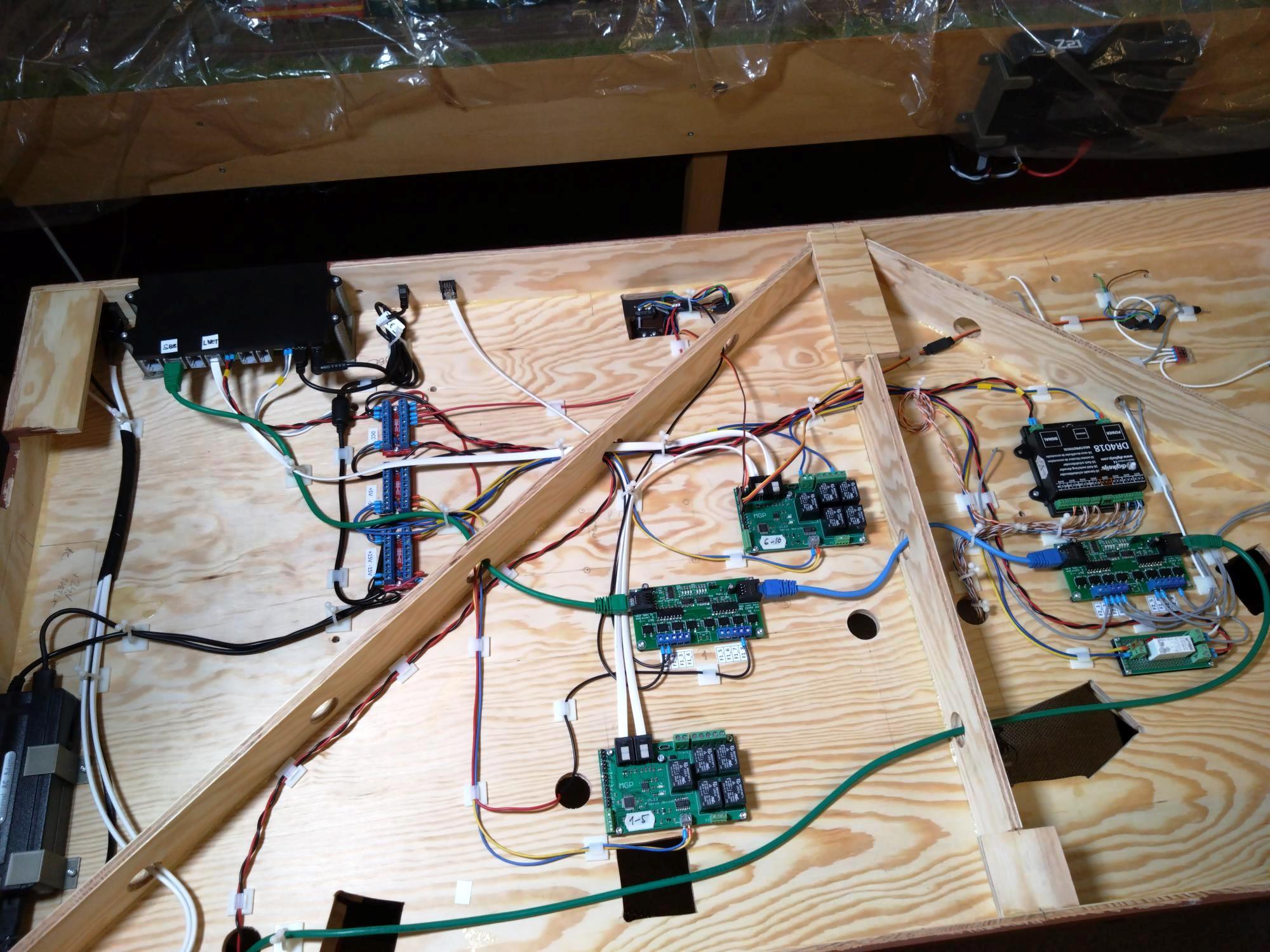

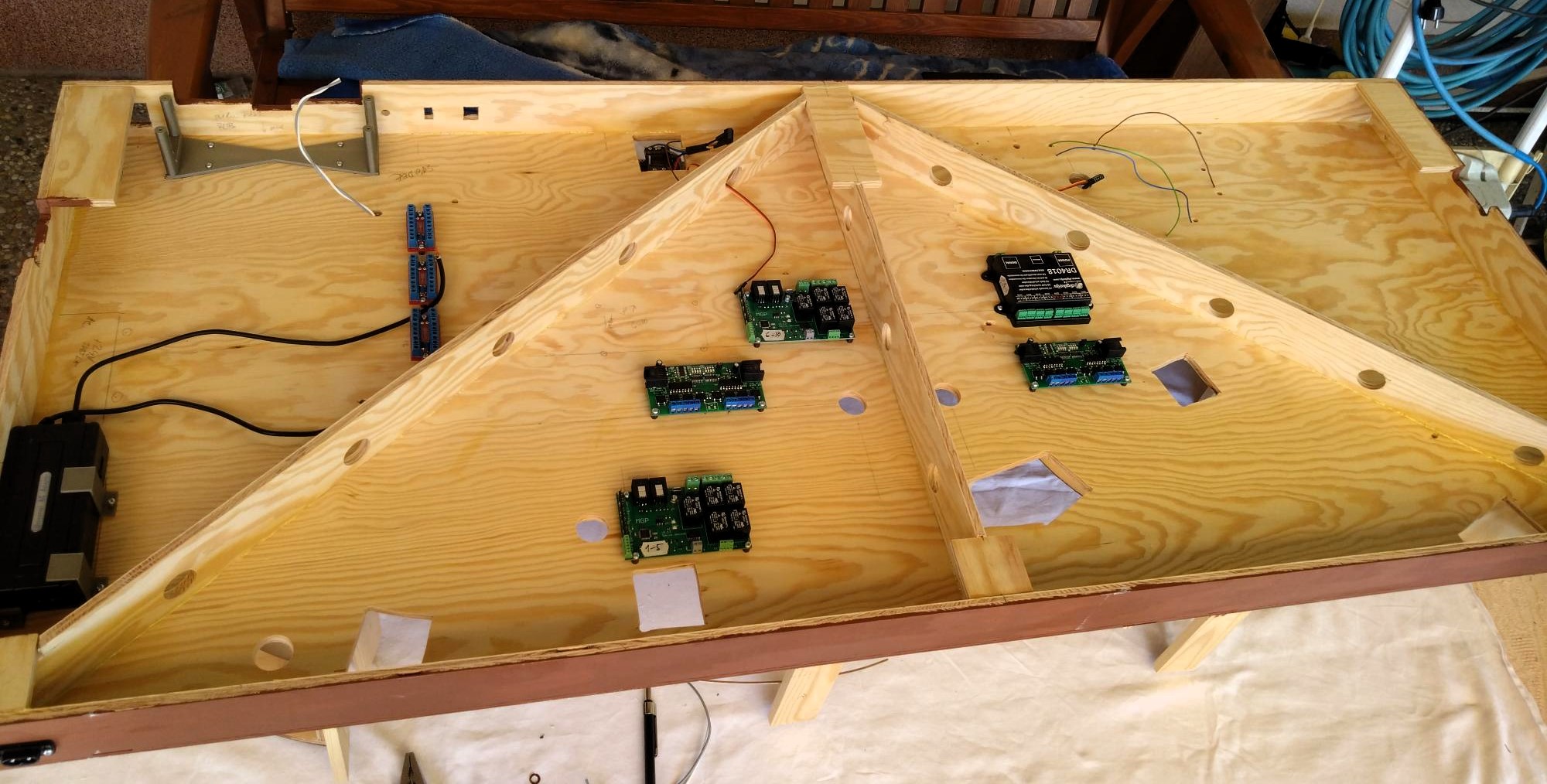

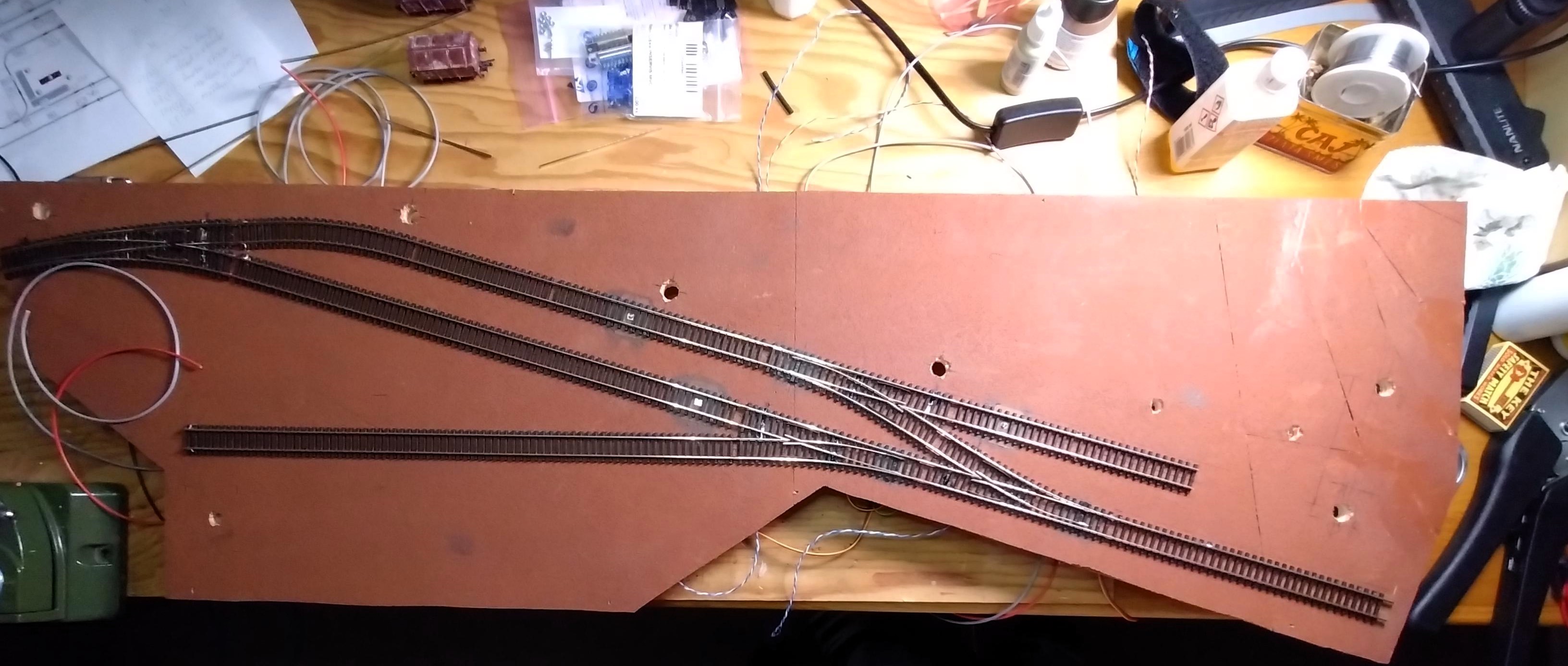

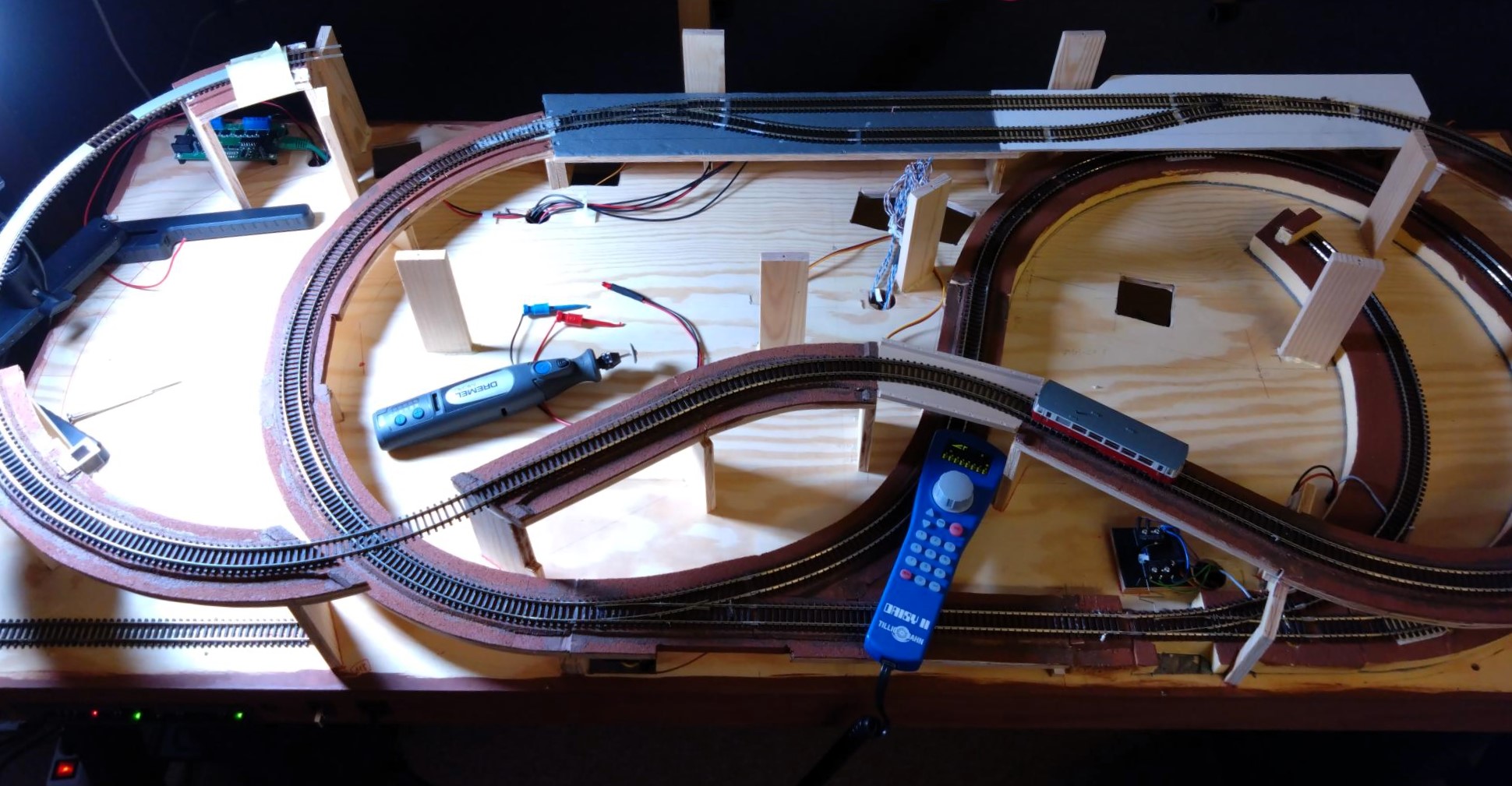

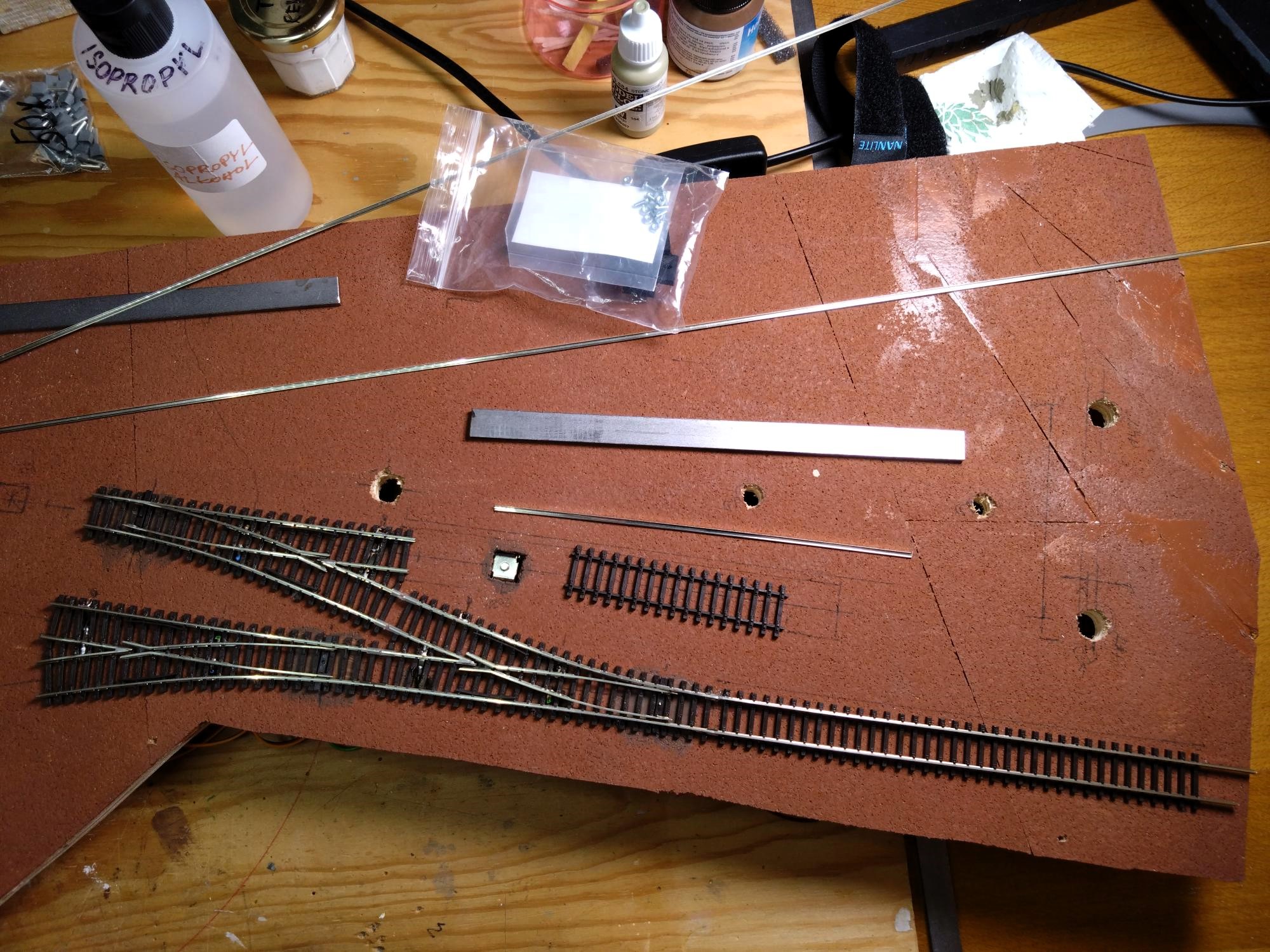

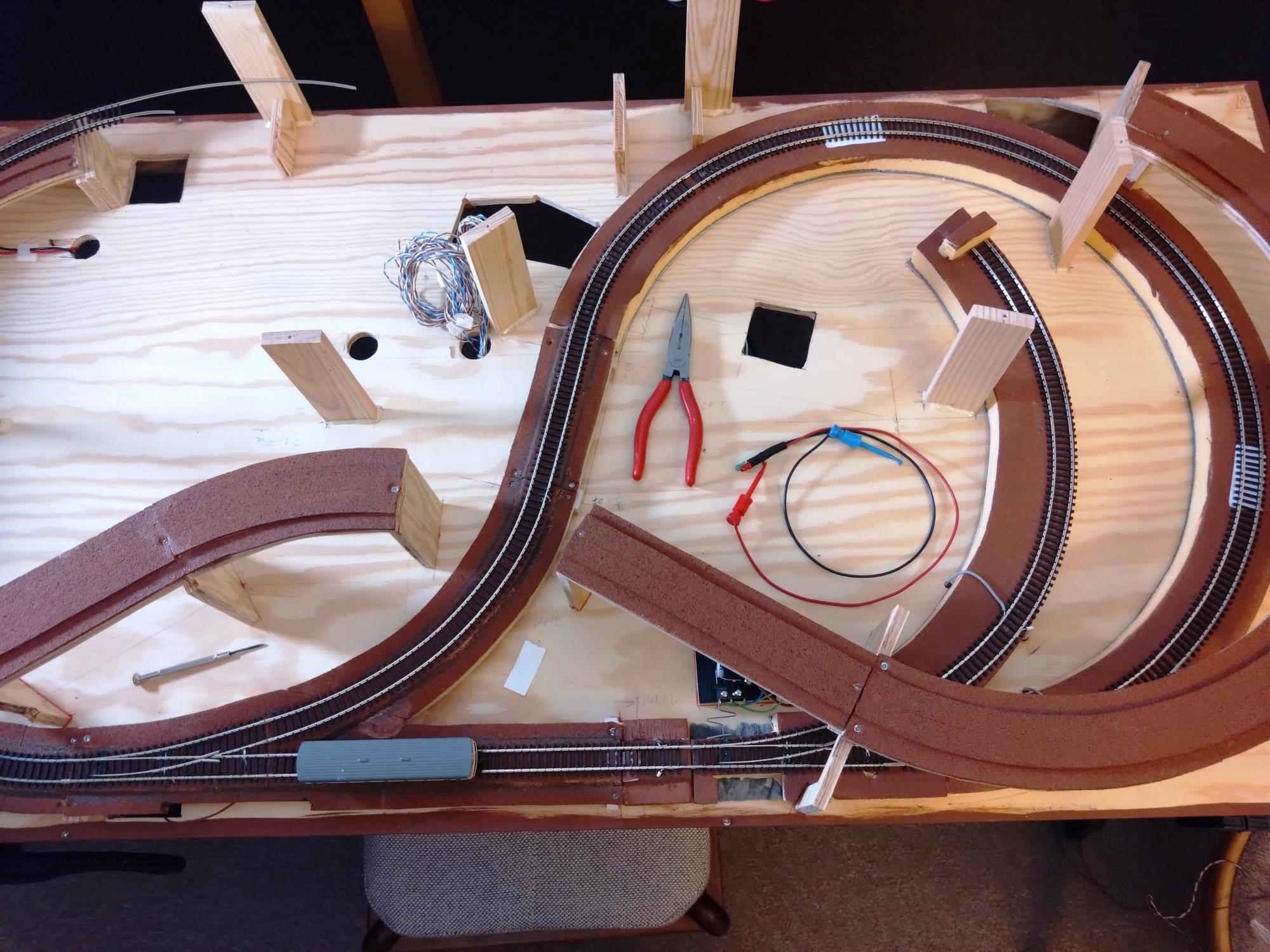

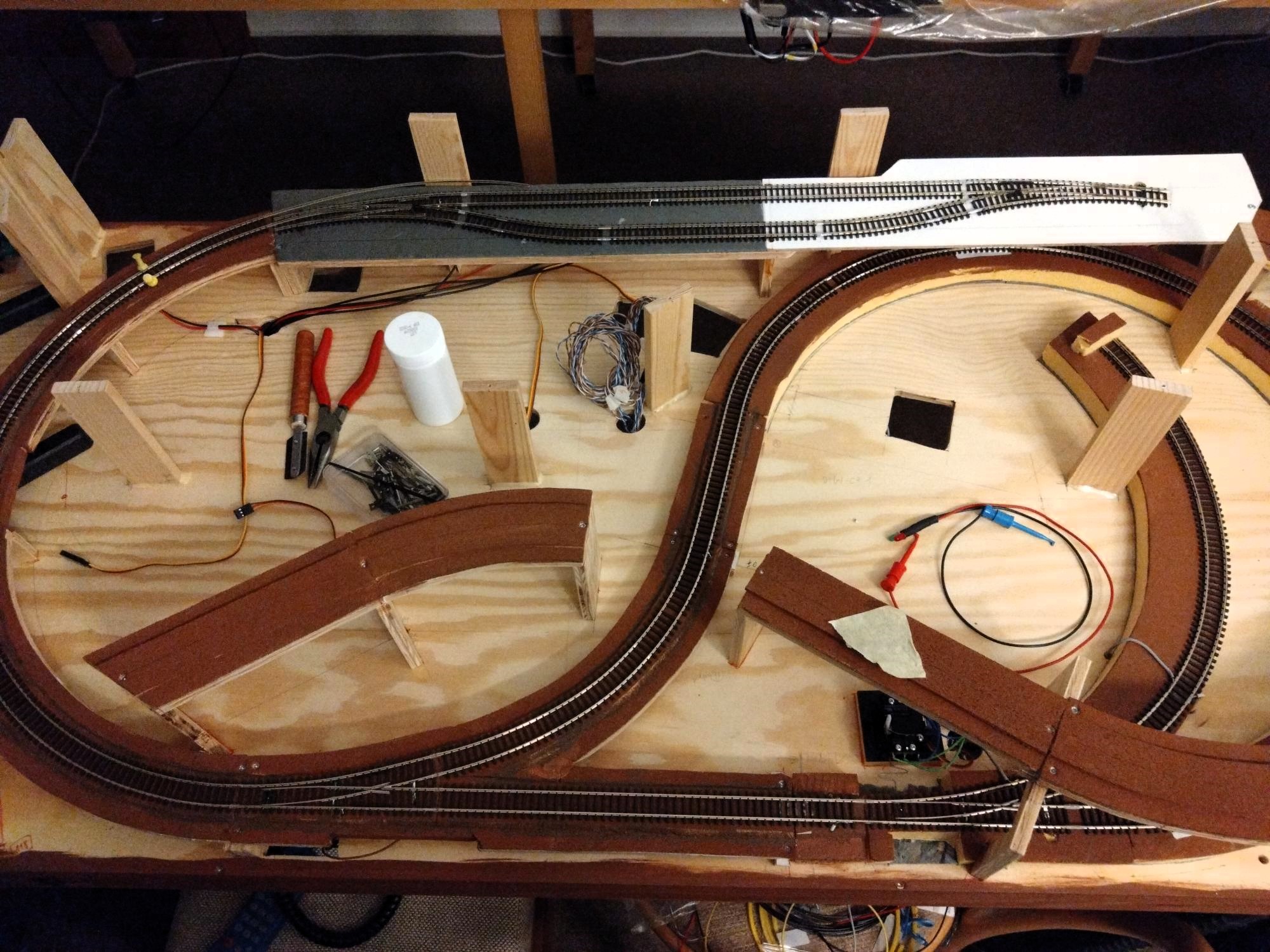

Přes léto jsem po chvilkách pokládal koleje vratné smyčky a navazující tratě. Než půjdu do horních pater, chci vyzkoušet průjezdnost. No jo, ale to chce aspoň částečně zprovoznit elektriku. Tak jsem se spustil do podzemí, rozmístil komponenty a pustím se do zapojování. Elektricky to bude takto:
- napájení zabudovaným zdrojem 230VAC / 16VDC / 5VDC
- ústředna DR5000
- přestavníky pomocí serv, řízení dvěma moduly MGP SERVO5 (LocoNet)
- mechanické návěstidlo ovládané servem, použit jeden výstup MGP SERVO5
- zpětná vazba 3 ks moduly S88 DIGI-CZ
- rozpojovače, osvětlení a případně rezerva - 1 ks modul DR4018

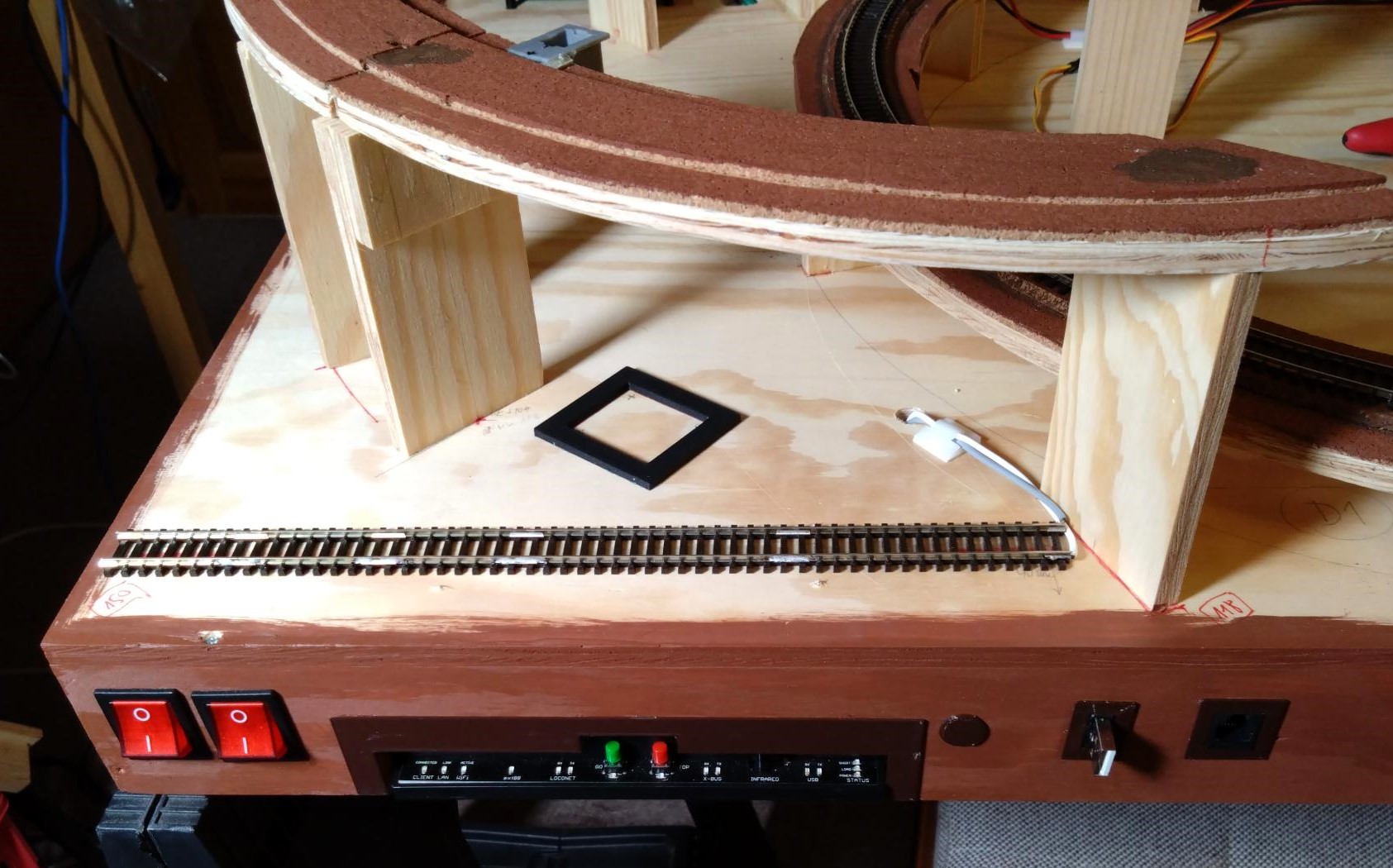

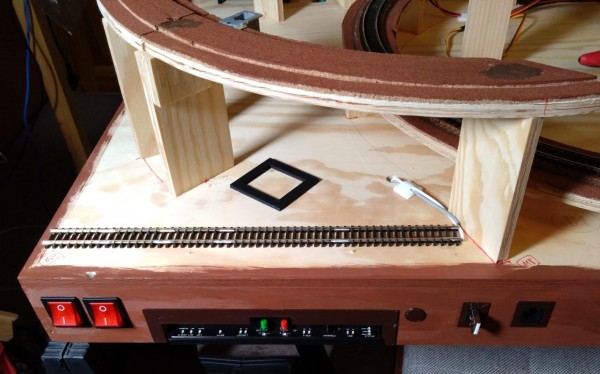

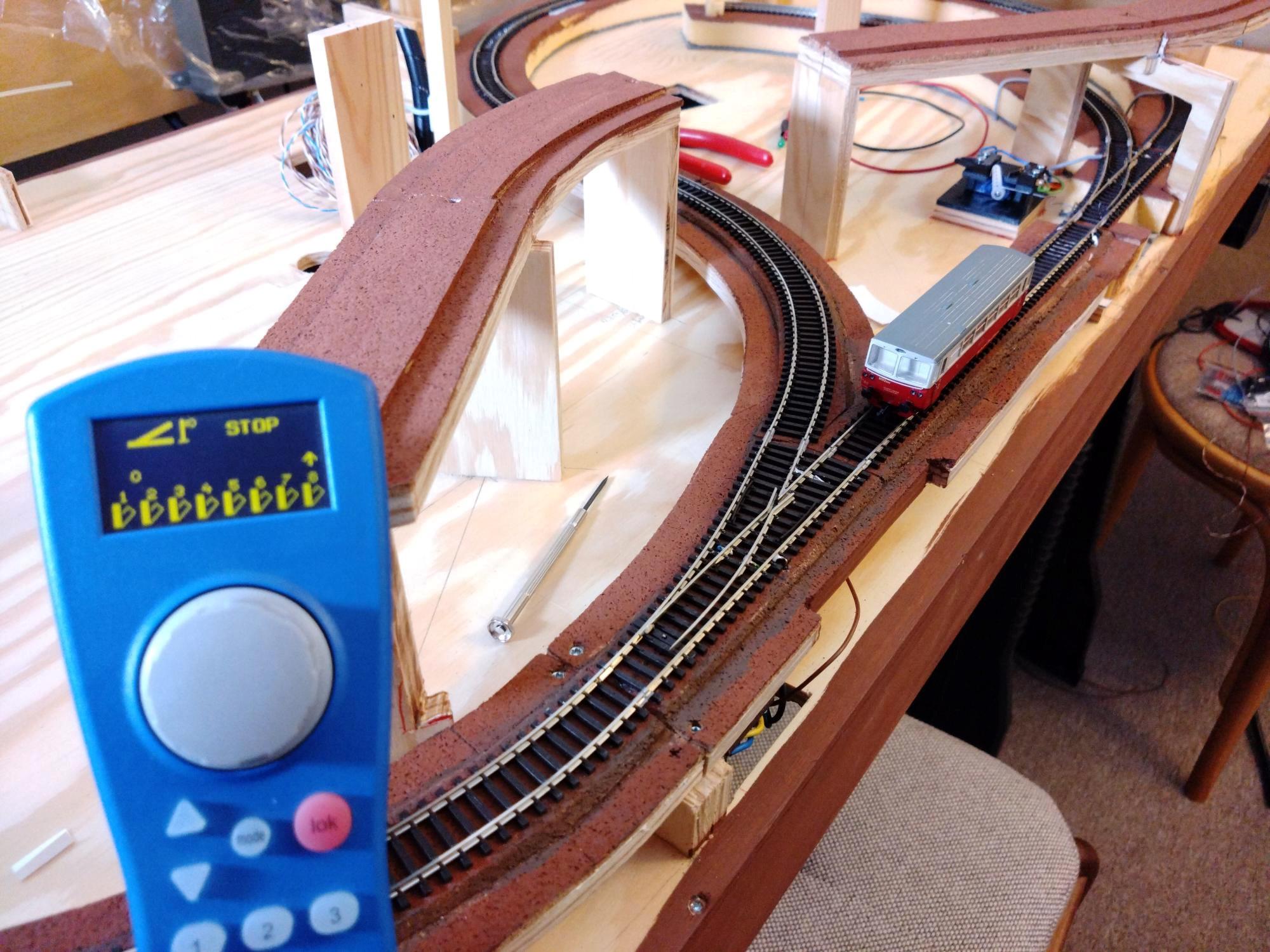

- ovládání v ručním provozu DAISY II (na panelu zásuvka LocoNet), v automatickém provozu přes PC programem iTrain (kabelem, na panelu zásuvka USB)

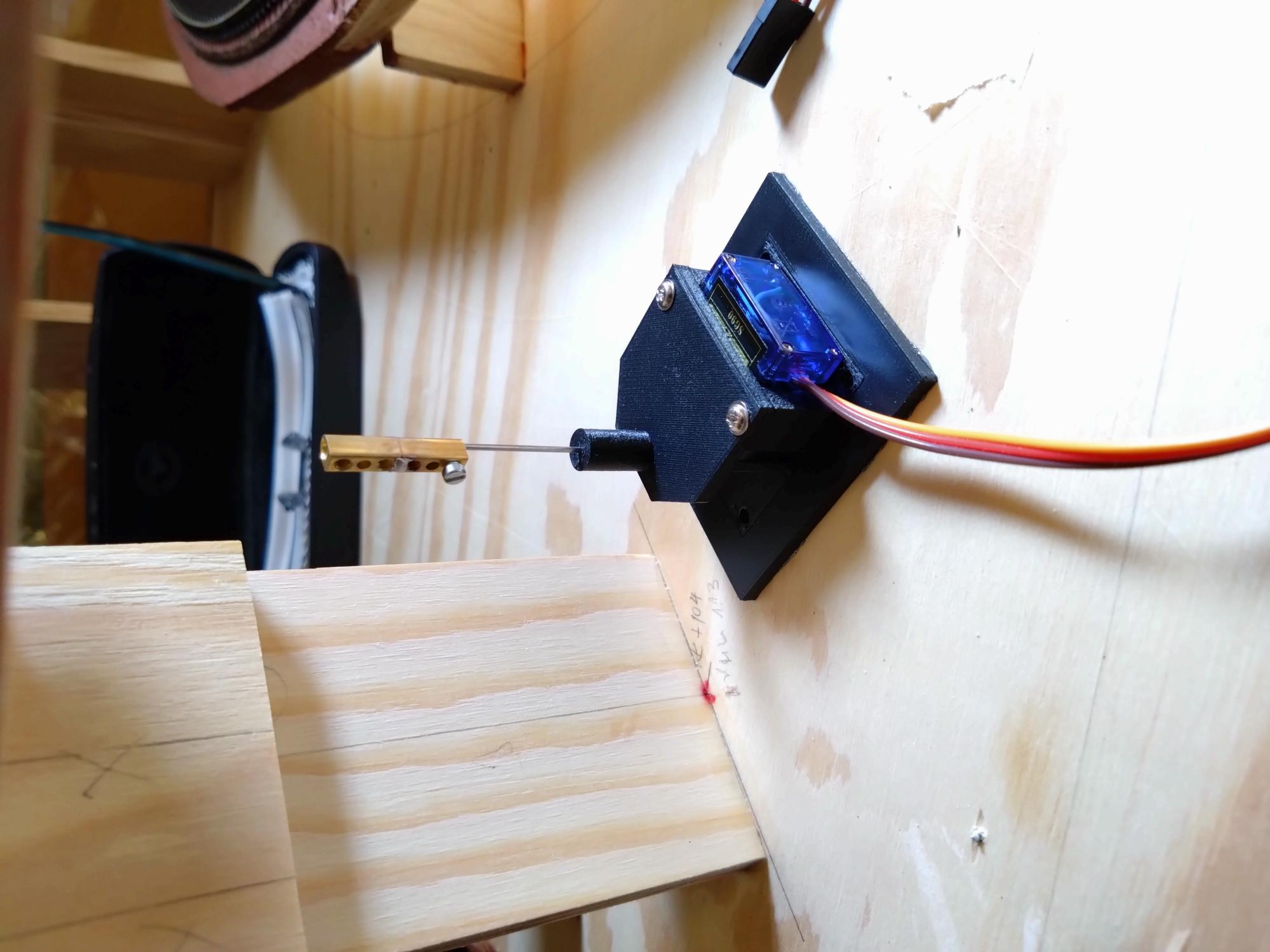

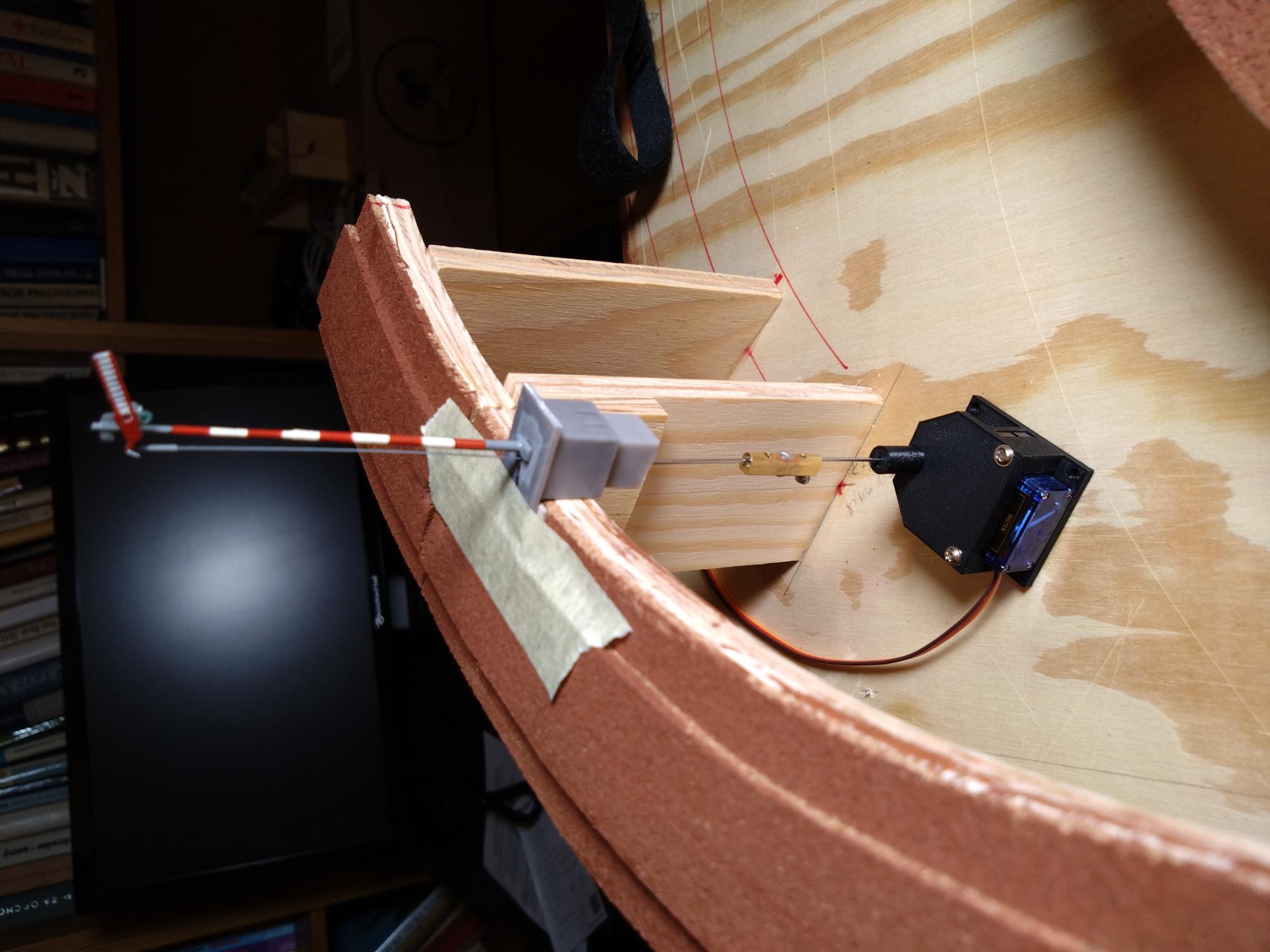

princip ovládání mechanického návěstidla je zřejmý na následujících fotkách, příležitostně můžu popsat podrobněji. Je zde vychytávka: aby šlo návěstidlo vyjmout, táhlo není napevno, ale v mosazné dutince (vybrané z čokolády) je vlepený neodymový magnet. Rameno návěstidla je lehké a spojení magnetem úplně postačuje.
TT, DR5000, Z21, iTrain...
