Stavebnice vozu Nass H0

[Ceki]

Do rukou se mi po dlouhé době úprav a přemýšlení dostala stavebnice vozu Nass, která by měla být v blízké době k dostání u HO-moduly.cz
Bylo třeba dořešit funkční prvky tak aby mezi sebou nedocházelo k různým kolizím a vůz byl použitelný k provozu na kolejišti.
Po vytvoření návodu v 3D bylo třeba zjistit, jestli je možné díly za sebou ve stejném sledu dolepovat zejména na rám vozu a vyzkoušet si síly stěn a profilů.
Toto sestavení odhalilo pár neduhů k dořešení, aby při vyprošťování z podpor nedocházelo k destrukcím různých dílů. Všechny segmenty mají přesně určenou polohu, nedá se nic nalepit špatně do jiných dosazovacích plošek a sestavení by měl zvládnout více méně každý.
Díly jsou připravené na dosazení mosazných ložisk, kinematiky a závaží pro správné fungování vozu.

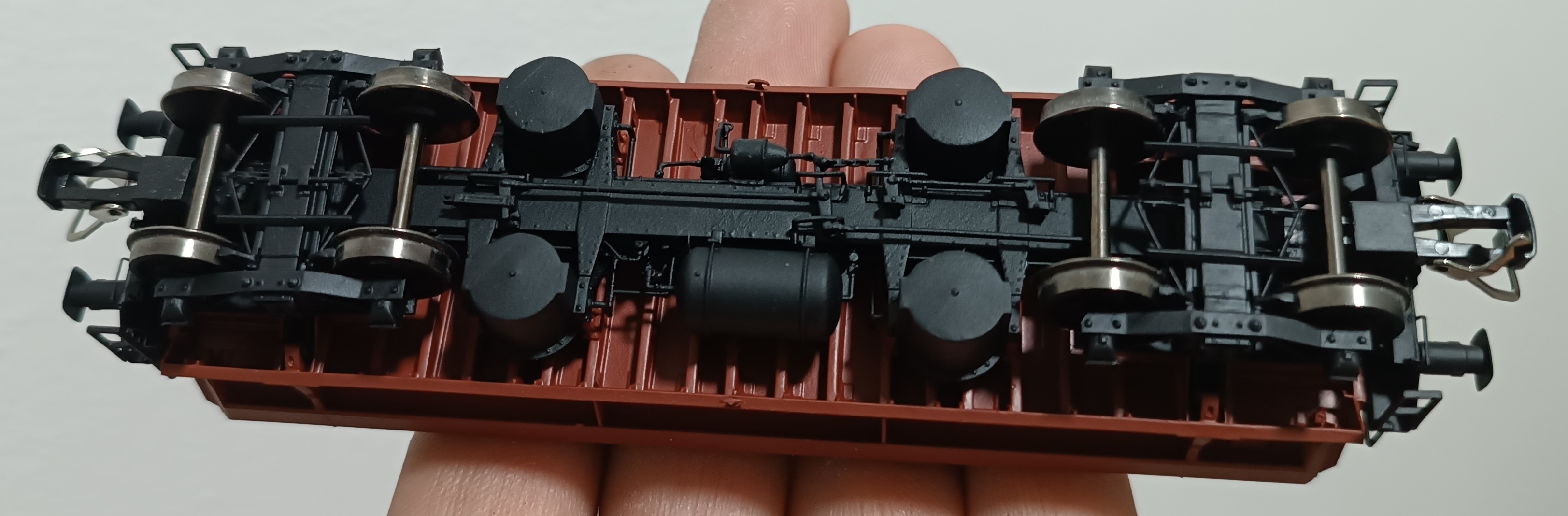

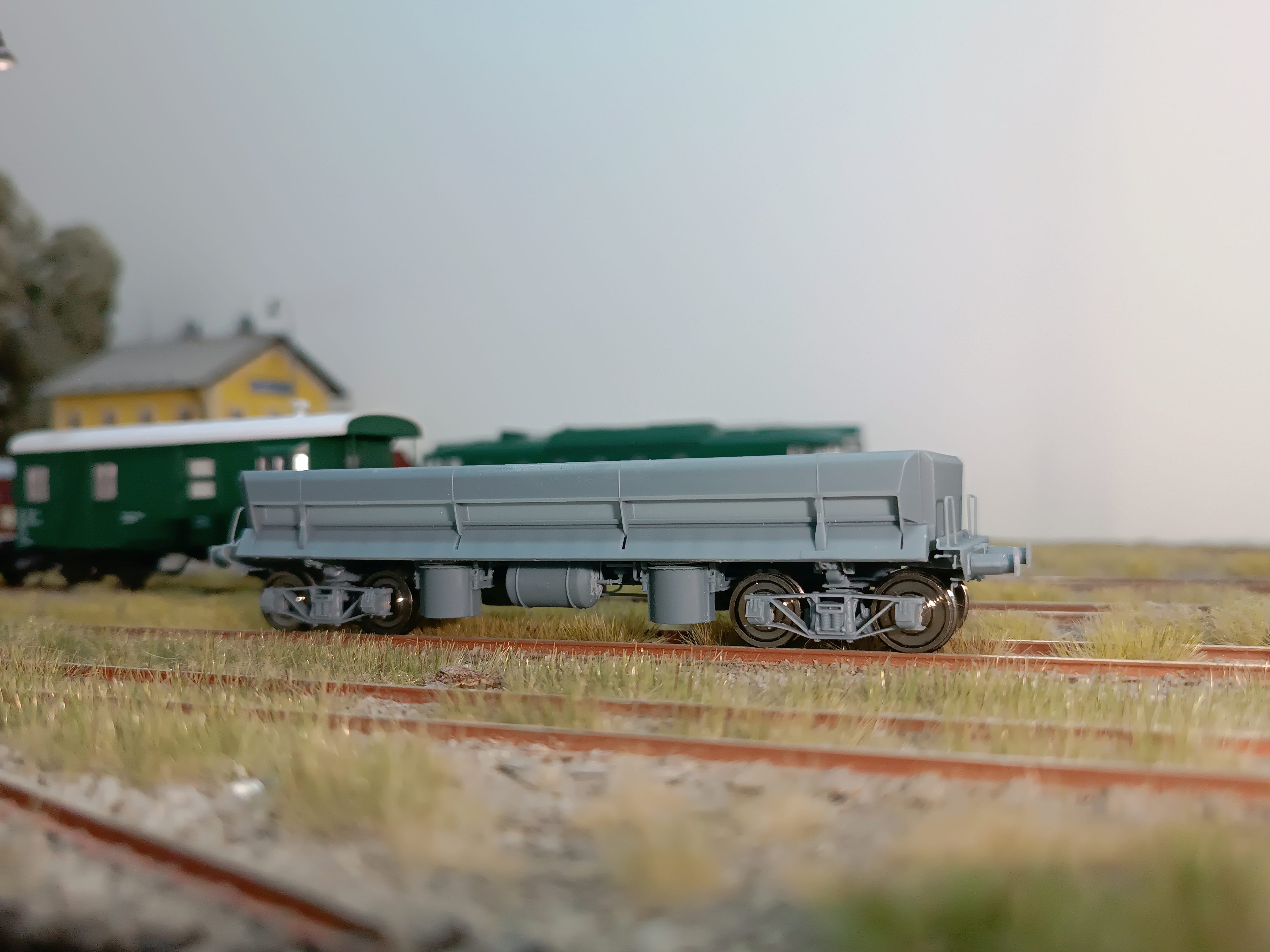

Na přiložené fotografii je testovací vůz sestaven se svařovanou verzí korby bez leptaných doplňků, schůdků, háků šroubovky a dalších menších doplňků.

[Mcx]

Vypadá to dobře, už se na něj těším.

[Milan.D.]

Tak tenhle typ jsem opravdu nečekal, navíc jediná, pro mne dostupná informace a fotografie o něm, je ze stránek Parostroje. Nicméně je to zajímavý typ, líbí se mi ty jemně provedené podvozky. Zatím ještě nejsou obtisky, ale nepochybuji že určitě budou. Tyhle vozy asi byly pouze v majetku některých podniků, ale jak říkám informací mám pomálu, takže pokud Mcx napíše pár vět o tomhle typu, např. jaké podniky je měli, k čemu a do kdy byli používány, jestli měli přechodnost na ČSD atp. ,budu rád a určitě ne jenom já ale i ostatní potencionální zájemci o stavebnici tohoto typu vozu.

[Libor Petr]

https://www.zeleznicnemuzeum.sk/katalog-predmet/38434/
V Nabídce HO-moduly jsou 2 varianty. Je nýtovaný vůz je starší varianta původně vyráběná pro sovětský svaz na přelomu 40/50 let?

[Libor Petr]

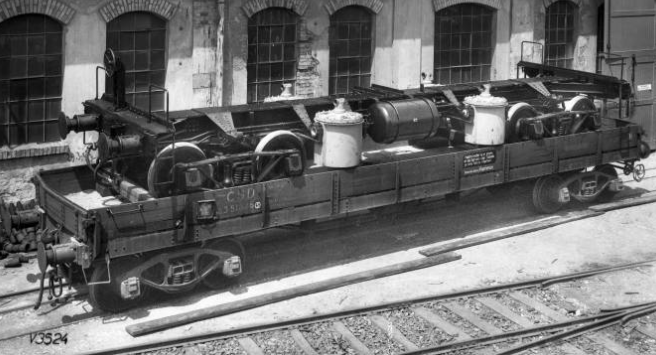

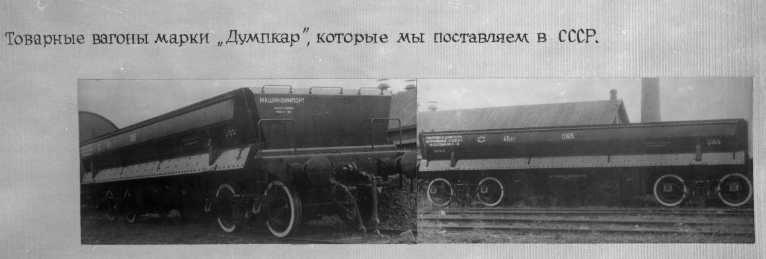

Kopřivnice vagónka

[Ceki]

Vozy jako takové jsou v provozu s různými úpravami i dnes. V TŽ se stále používají, v polomrtvé Liberty taky budou nějaké kusy, možná ještě nějaké vozy budou na MUS.
Dříve se vozy v hojném počtu nacházely také u OKD dopravy a nejspíš je používaly také traťovky. Zdemolované vozy jsou vidět třeba na fotografiích z nehody u Malé Morávky.
Podle materiálů, bylo modifikací vozu více. Viditelné rozdíly jsou například v ovládacích mechanismech, ve tvaru válců zdvihu korby, nebo v pokličkách na ložiskových domcích podvozků, ty se později také zaměňovaly za novější typ.
Korba jako taková nejspíš prošla také vývojem. Nýtovaná před úplnou změnou tvaru zůstala stejná, jen se změnila technologie výroby na svařovanou, takže z ní pohledově zmizely jen nýty. Korba svařovaná, kterou máme také skreslenou, je už tvarově jiná, jde vidět že tvar se asi přizpůsobil novým technologiím. Z materiálů, které mám k dispozici nejde úplně jednoznačně říct, že vozy byly primárně určeny pouze pro Sovětský svaz. Vůz, (nýtovaný) který byl letos v lednu oměřen pro potřeby stavebnice se nachází v sousedním Slovensku, bylo potřeba také výrobní dokumentace, kvůli poměrně složitému systému přepákování pro zdvih korby a ověření různých rozměrů.
Co se obtisků týká, mámě něco málo k dispozici z provozu OKR/OKD Dopravy, možná kolega něco z MUS.

[Libor Petr]

Díky za info. Mě zajímá historie vozů, podobné vozy jsou k viděné nejen v postsovětských státech, ale hlavně v severní Americe, kde bych očekával jejich původ.
https://www.reddit.com/r/trains/comment ... ll_in_use/

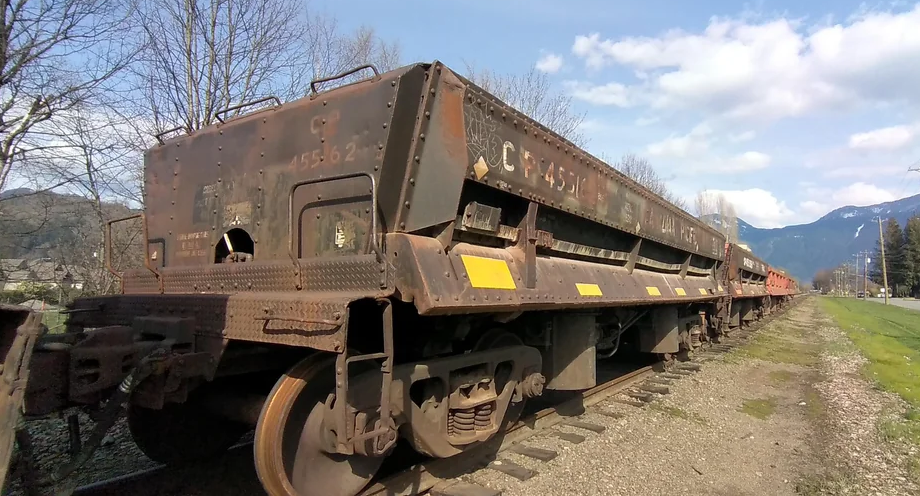

Canadian Pacific Railroad 2023:

[Ceki]

Po prvotním prozkoumání všech dílů a sestavení stavebnice bylo třeba některé komponenty upravit tvarově, nebo přidat tzv. masa, aby šlo vše bez problému vystříhat, začistit a sestavit.
Poctivě se upravil téměř každý díl stavebnice, je to vždy takové hledání co se při tisku úplně nevydařilo oproti 3D modelu tak jak bychom si představovali. Je třeba se vlézt do limitu výrobních procesů tak aby bylo ve výsledku vše tvarově věrné. Jsou to takové schované kompromisy, které jsou více méně nutné. Tyto upravené soubory se ke mě postupně dostávají v podobě vytištěných dílů a postupně je kompletuji nejspíš ve finálně složenou stavebnici.

[Ceki]

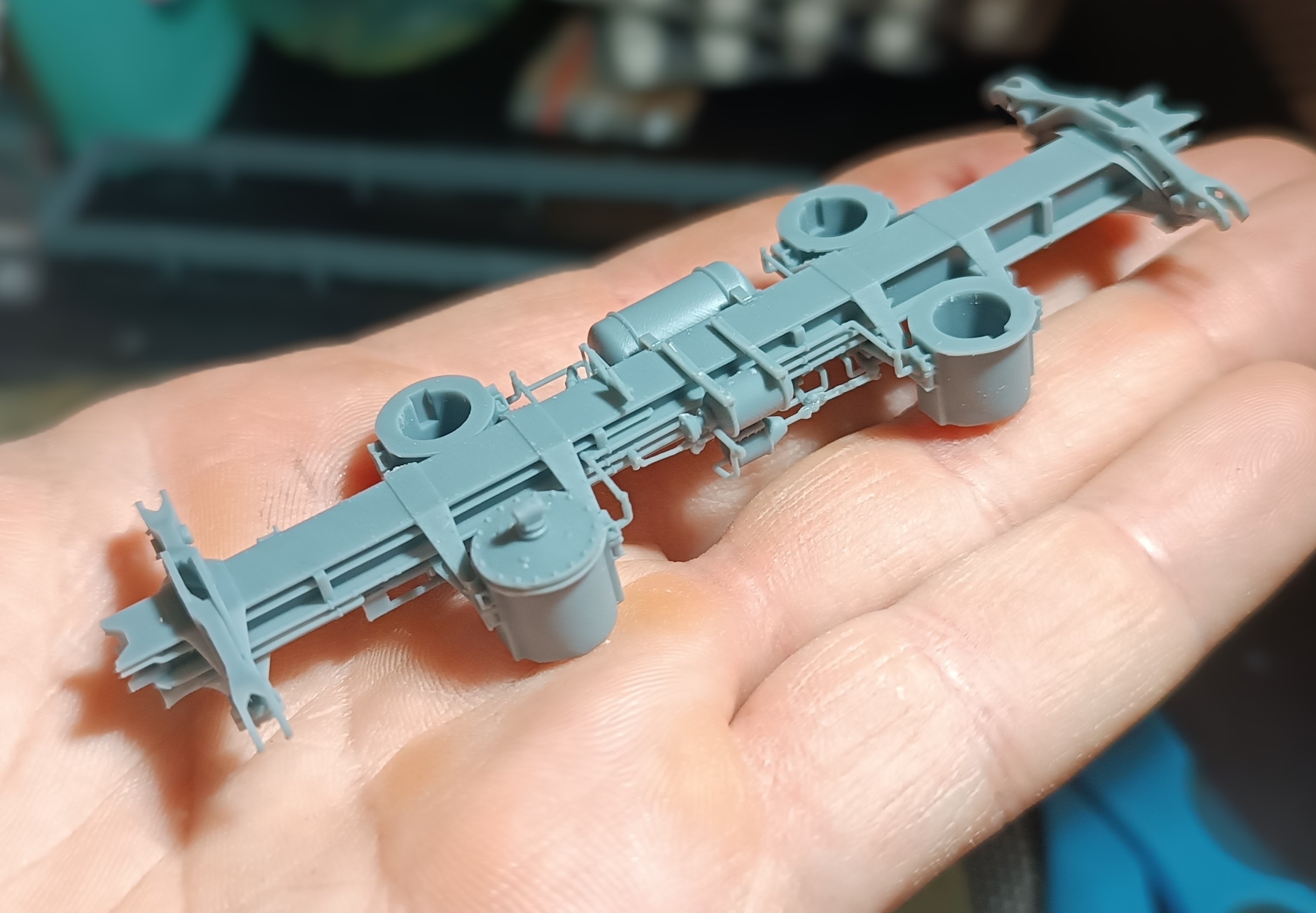

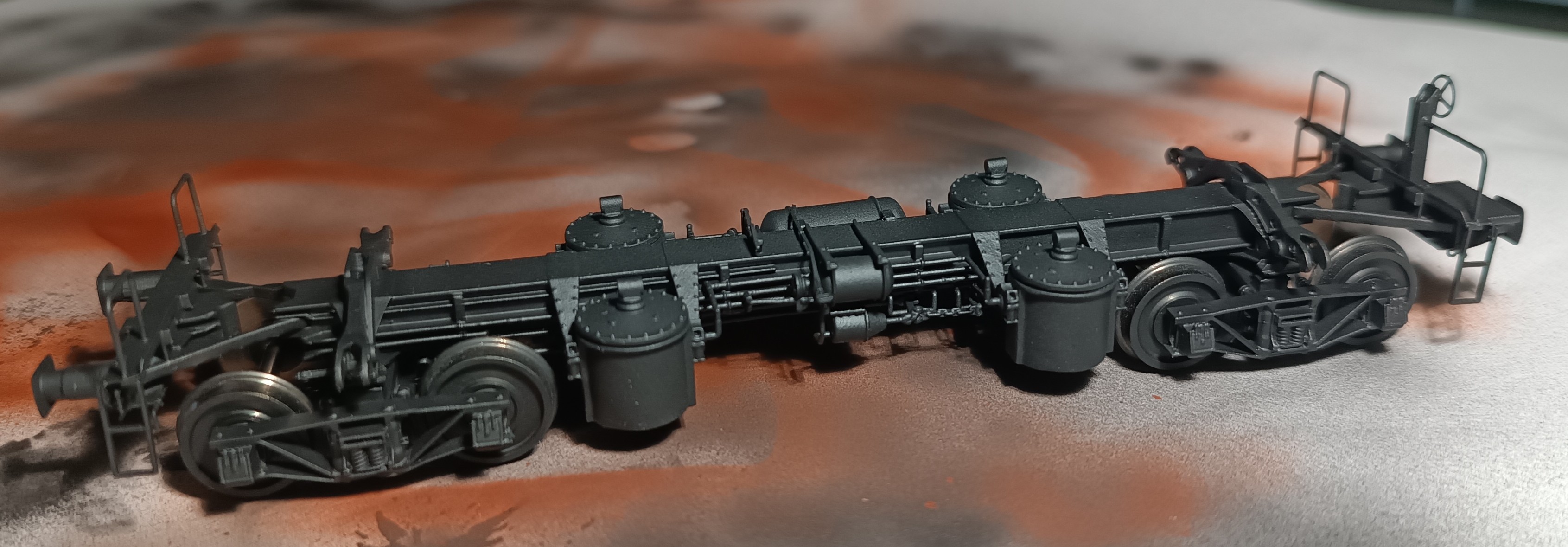

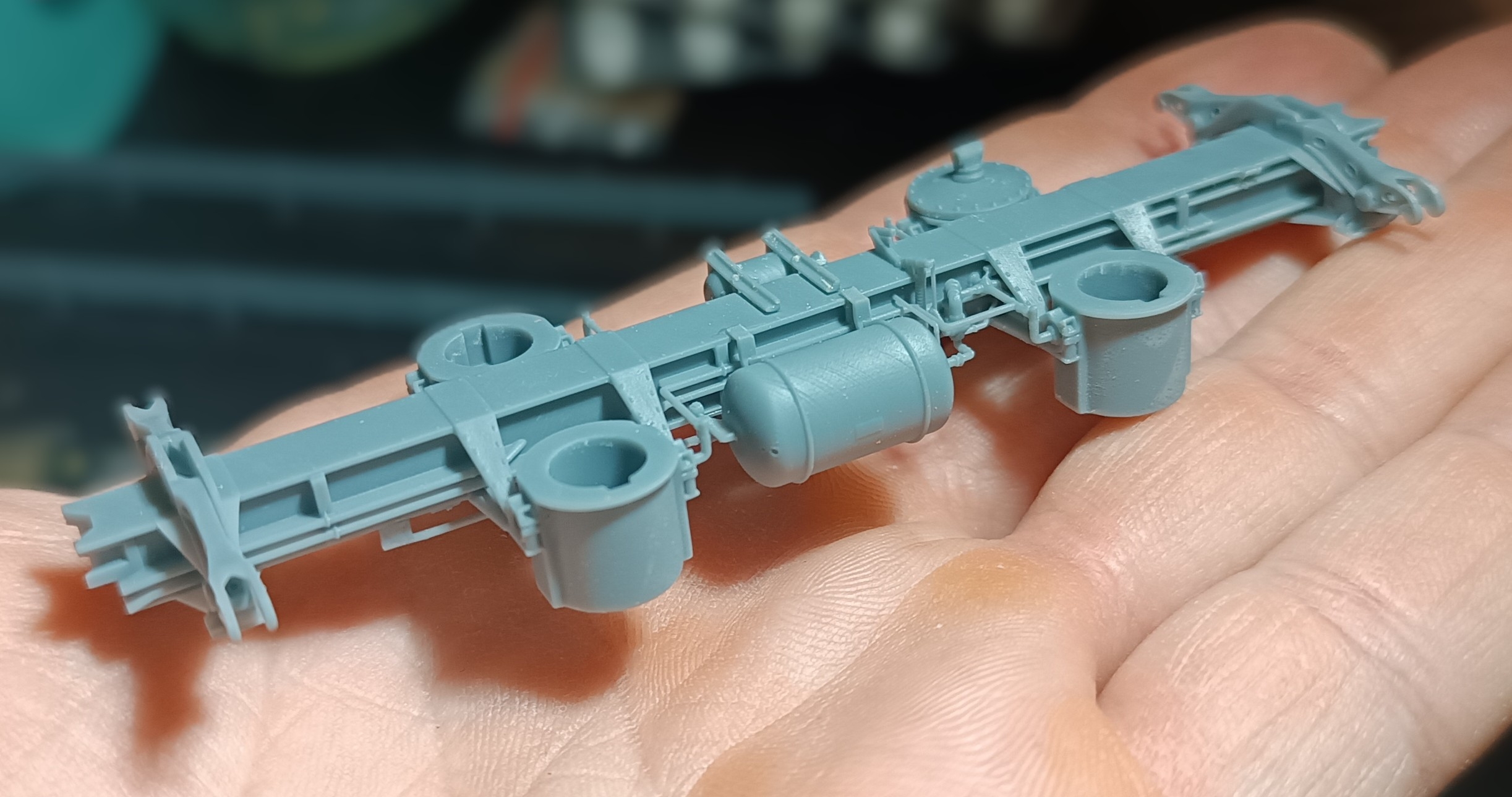

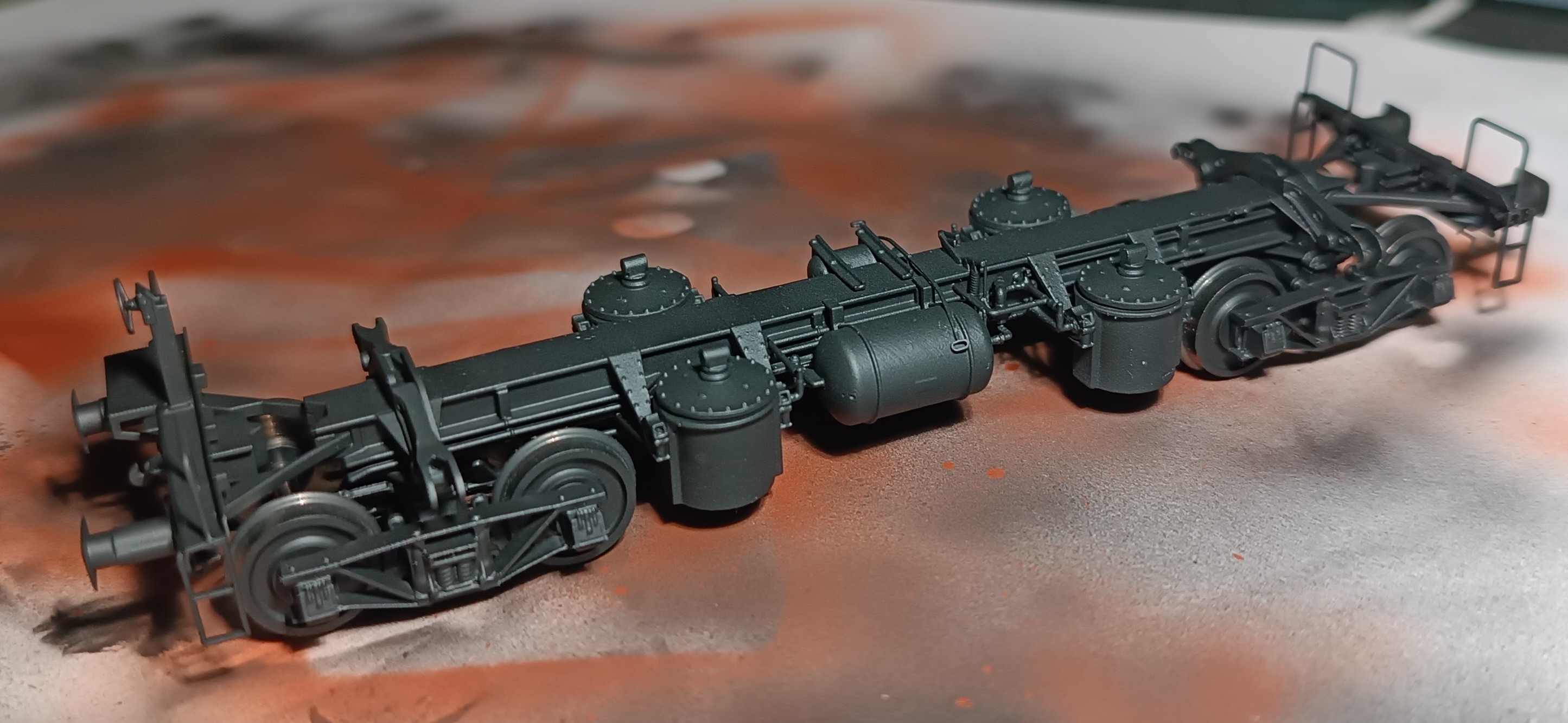

Po doručení balíčku s dalšími díly jsem dokončil rám vozu. Dále bude potřeba zkompletovat podvozek a na korbu dolepit kotvičky a madla.

[Ceki]

Podařilo se mi zase konečně dostat ke stavebnici Dumpcaru. Dolepil jsem všechny detaily a mohl jít do barvy. Zatím se jedná o takovou první stavebnici s minimem leptů. Leptaná jsou pouze madla a táhlo k brzdovému systému. Kompletní návod ke stavebnici vozu naleznete v PDF na stránkách HO-moduly.cz. Při kompletaci doporučuji lehce zbrousit trn kinematiky, aby upravená tištěná šachta šla dobře nasunout. Do korby přilepit kinematiku nasunout šachtu se spřáhlem, trn zkrátit zarovno s šachtou a následně zacvaknout podvozek do otvoru.

[Ceki]

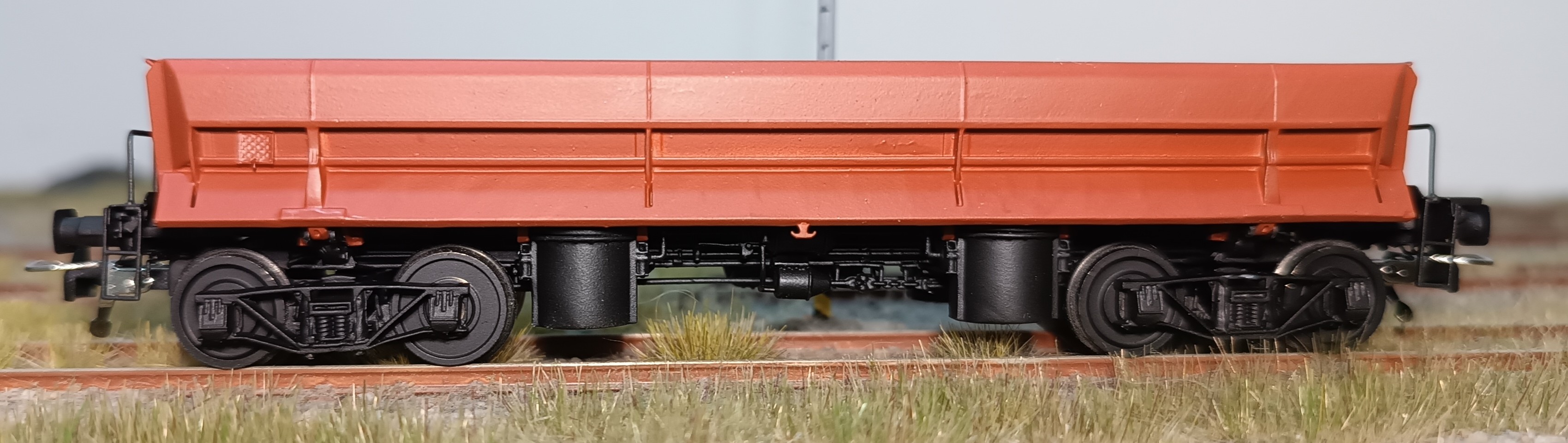

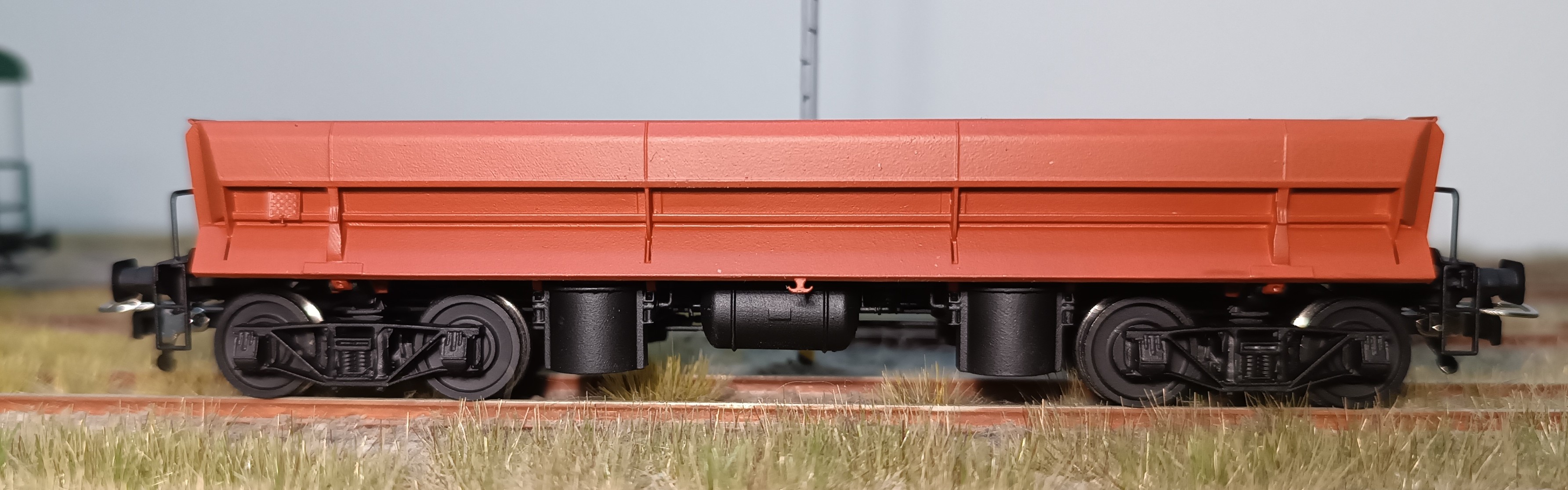

Přidávám ještě kompletně složený vůz. Doufáme, že se tentokrát bezmála roční vývoj stavebnice vyplatil a sestavení bude hračka pro každého modeláře. Korba na fotkách je nasunuta bez přilepení, drží pevně, je třeba dávat pozor při nasouvání na rám zejména v oblasti čelníků vozu.

[Ivan]

Nejsem sice cílová skupina (TT), ale zaujalo mne provedení stavebnice.

Model na fotkách je 3D tisk? Vůbec nevidím žádný náznak vrstviček, moc parádní.

[Milan.D.]

To, že nejsou vidět jednotlivé vrstvy je pro stavebnice H0-moduly celkem příznačné. Na nelakovaném modelu se vrstvy ještě dají vysledovat ,ale po nástřiku základní barvou prakticky zmizí.

[Ceki]

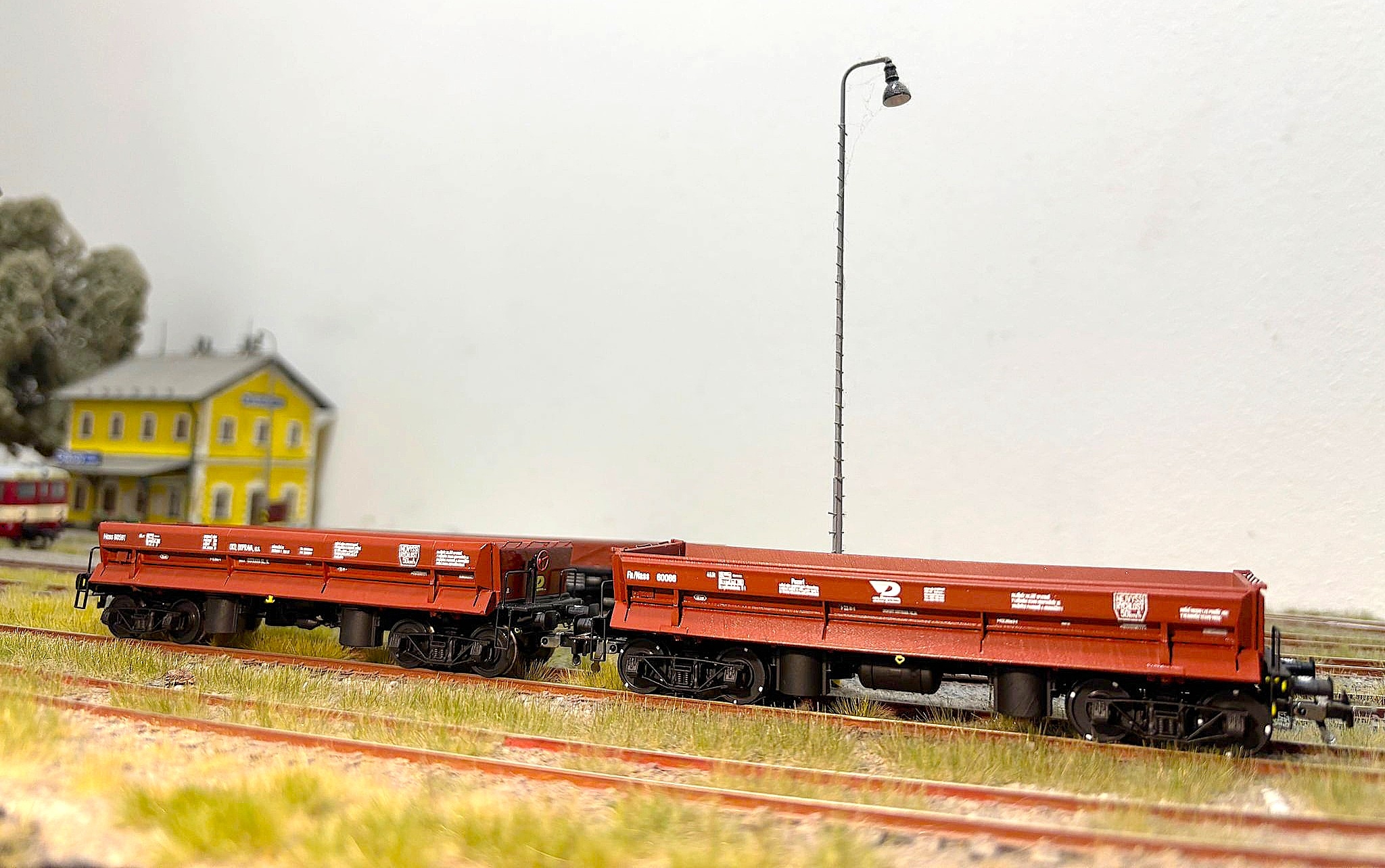

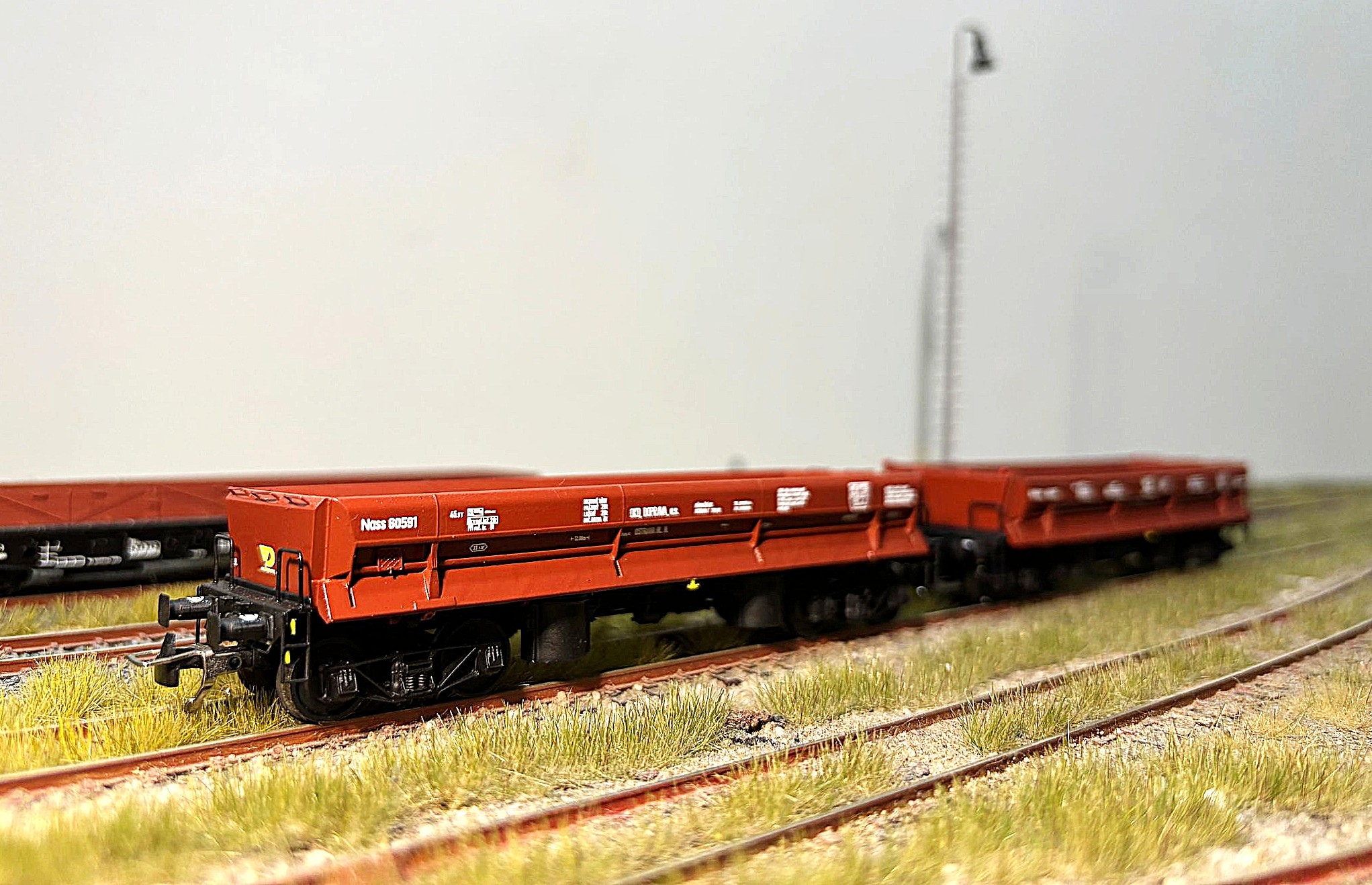

Pokračování na voze Nass. S pomocí několika lidí se mi podařilo dát dohromady dvě sady obtisků z dob OKD dopravy, za což jsem strašně rád, protože sehnat něco k těmto vozům je nadlidský výkon. Toto období pomalu znamenalo jejich konec a postupně je začaly nahrazovat Ua vozy. Každá z těchto sad ale patřila na vůz s jiným typem korby a proto jsem musel postavit ještě jeden, abych vyzkoušel jestli vše sedí jak má. Vozy jsem tedy opatřil obtisky a dobarvil detaily. Bude následovat patina a možná naložení nějakým nákladem hlušiny.

[Ceki]

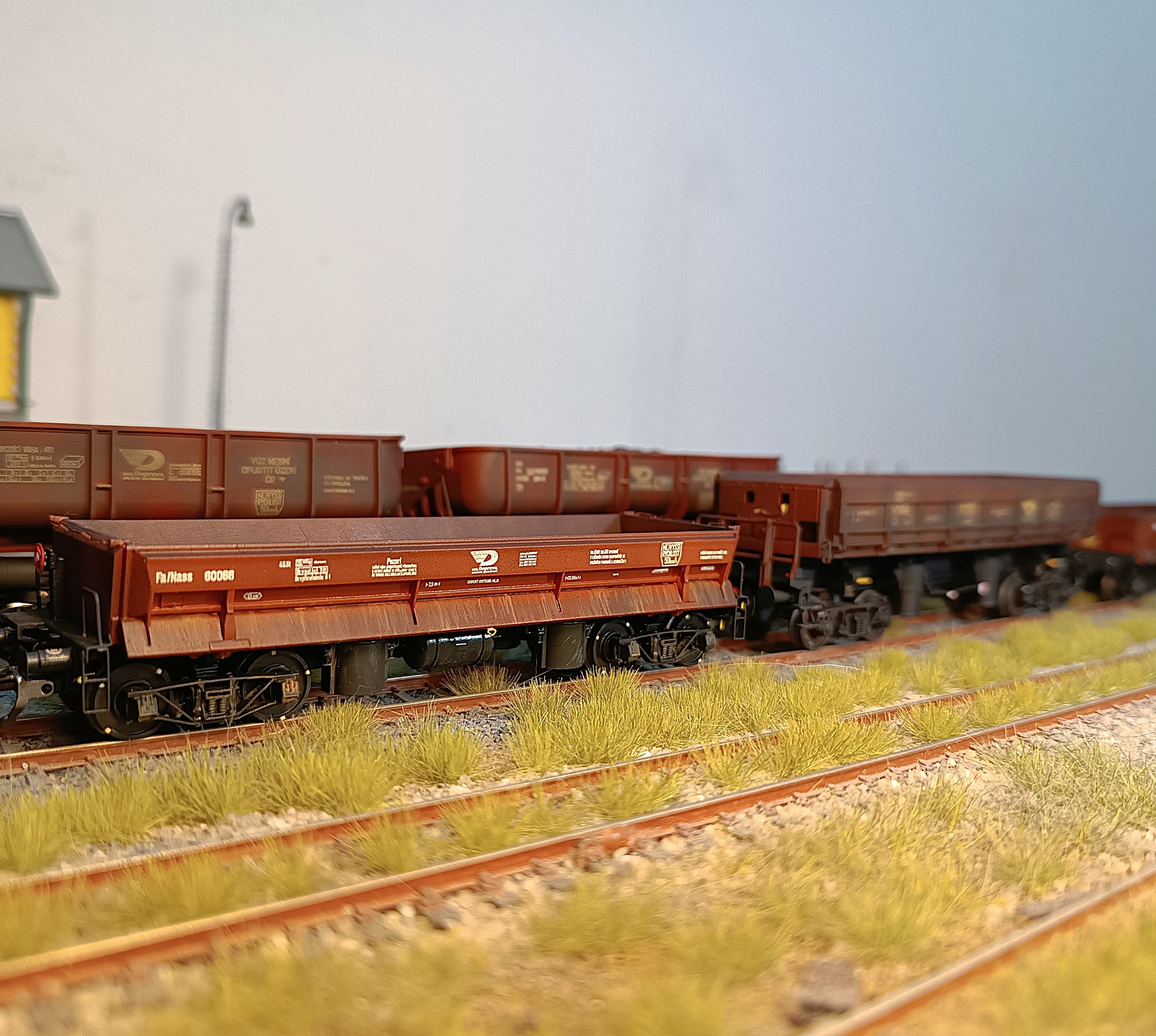

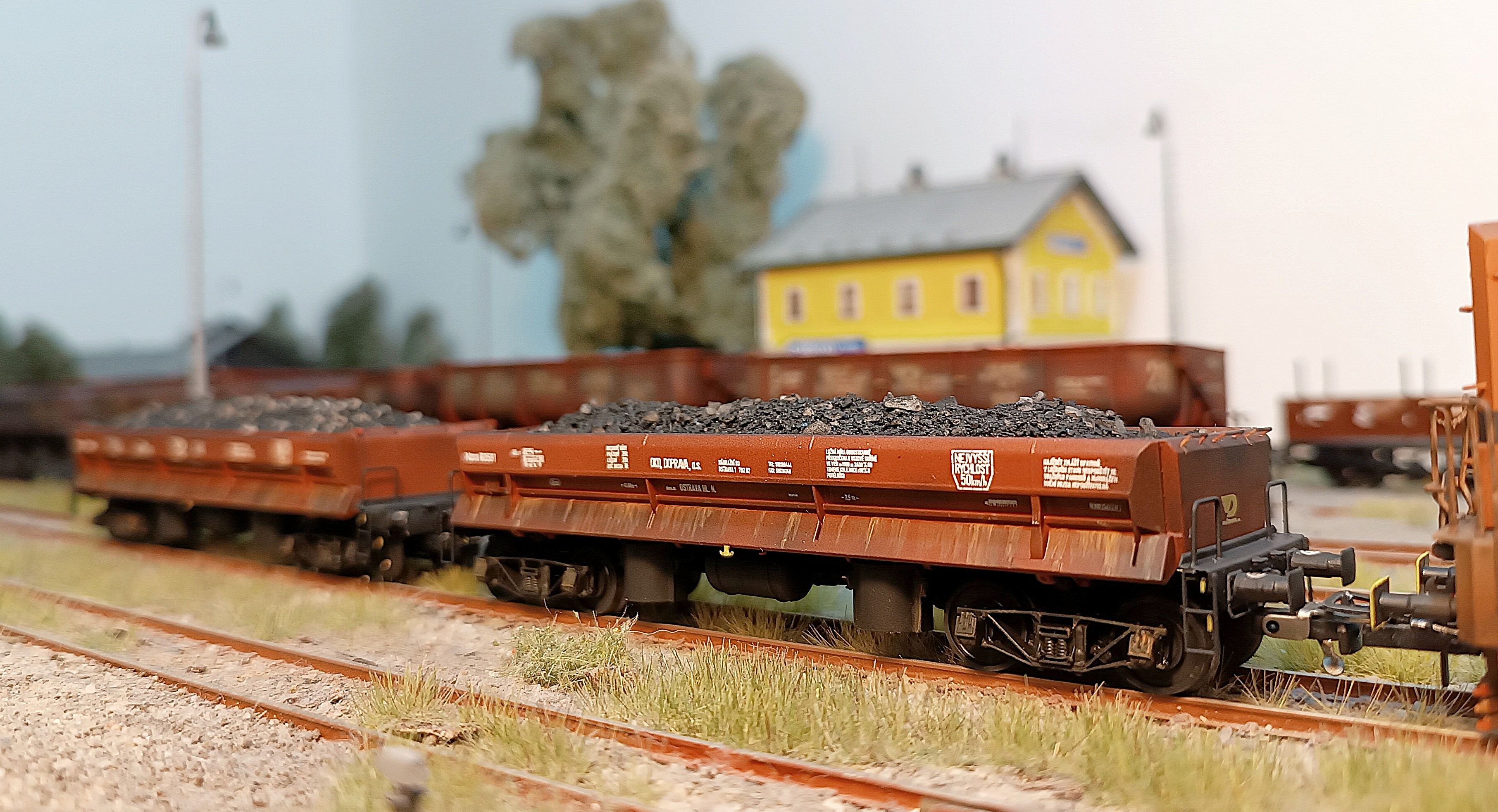

Vozy se mi podařilo nakonec dokončit, dostaly náklad hlušiny a provozní patinu.
