Ganz steam railcars and locos - Borzhava railway - photos

Příspěvekod hobby » sob 22 říj, 2016 10:33 am

I don't know if any of you have seen these two photos that appeared of the early steam railcars and locos on the Borhava Railway, now in the Ukraine. They are on Facebook, hopefully those of you who are on FB can see them. I can't find a link outside FB so it's the best I can do! I was always fascinated by them after seeing them in the Karel Just book but this is the first clear photo I have seen of them. They would make an unusual model!

Nevím, jestli někdo z vás viděli tyto dvě fotografie, které se objevily na časné parní železniční vozy a lokomotivy na Borhava železnice, nyní v Ukrajině. Jsou na Facebooku, doufejme, že ty z vás, kteří jsou na FB je můžete vidět. Nemohu najít odkaz mimo FB, takže je to nejlepší, co můžu udělat! Vždycky mě fascinovaly nich poté, co vidět je v Karel Just knize, ale toto je první Clear Photo jsem viděl z nich. Oni by neobvyklou modelu!

https://www.facebook.com/BorzhavaRailwa ... NE&fref=nf
hobby

Příspěvky: 226
Registrován: úte 21 zář, 2010 6:57 am

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod Střelec » sob 22 říj, 2016 5:02 pm

Někde na www.carendt.com bylo kolejiště s modelem toho dvoukomínového stroje v roli dřevařské či průmyslové lokomotivy někde na opačném konci planety.
Střelec

Příspěvky: 724
Registrován: pon 29 bře, 2010 8:03 am
Bydliště: Plzeň

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » sob 22 říj, 2016 8:25 pm

Stroje radu M 13. a M 25.0 - parné mot. vozy sa modelujú v ČR a SR málo. Na ich území nejazdili, jazdili na Zakarpatskú, Transylvánii a Maďarsku. Preto aj modeli týchto strojov robia hlavne Maďari, majú aj kompletnú dokumentáciu a fotky. Pokiaľ by mal niekto záujem, môžem niečo stiahnuť z maďar webou. Modelovo zaujímavejšie by však boli prestavby na motorové lokomtívy - M 25.0 a osobný vagón - M13., resp motorový vozeň. V Maďarsku jazdili M 13.0 aj s pohonom benzínovým, naftovým, drevoplyn.
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod hank » sob 22 říj, 2016 10:36 pm

Jano H0e: Já bych měl určitě zájem :wink:
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 2547
Registrován: stř 24 čer, 2009 4:43 pm

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod hobby » ned 23 říj, 2016 8:21 am

And me!
hobby

Příspěvky: 226
Registrován: úte 21 zář, 2010 6:57 am

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » ned 23 říj, 2016 1:24 pm

http://cskv.gportal.hu/picview.php?prt= ... 61&index=1 sú tam fotky lokomotívy typu M 25 po nehode. Plus niektoré fotky z prevádzky z AEGV.

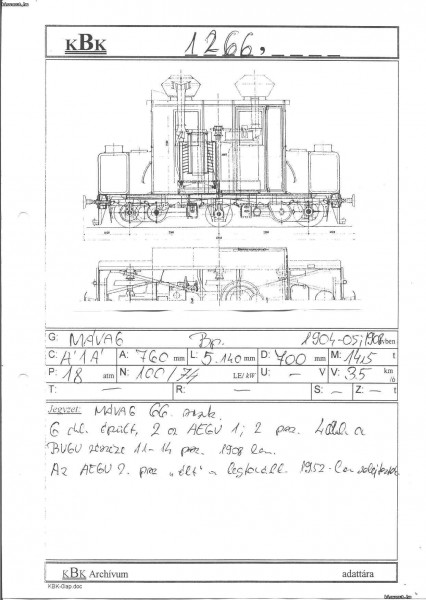

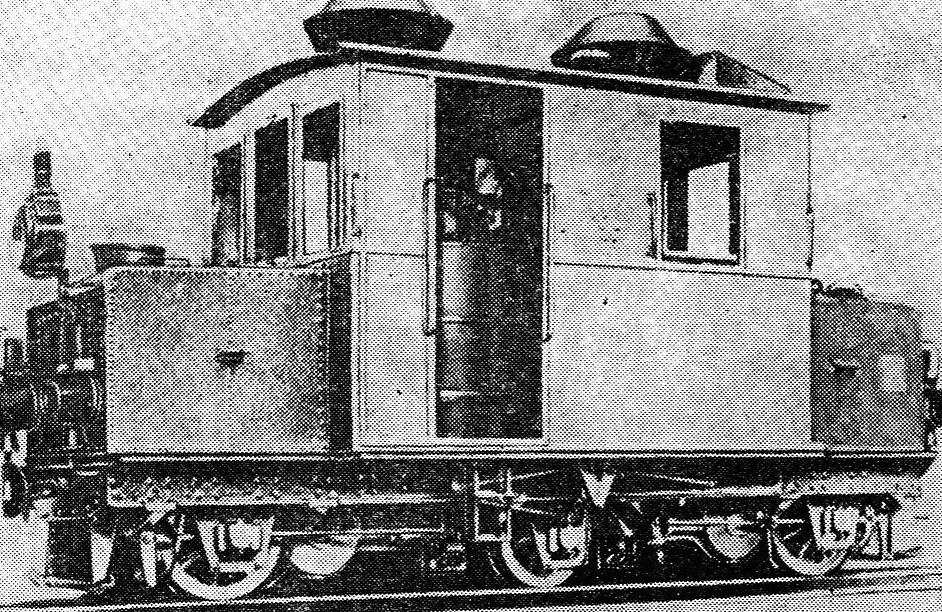

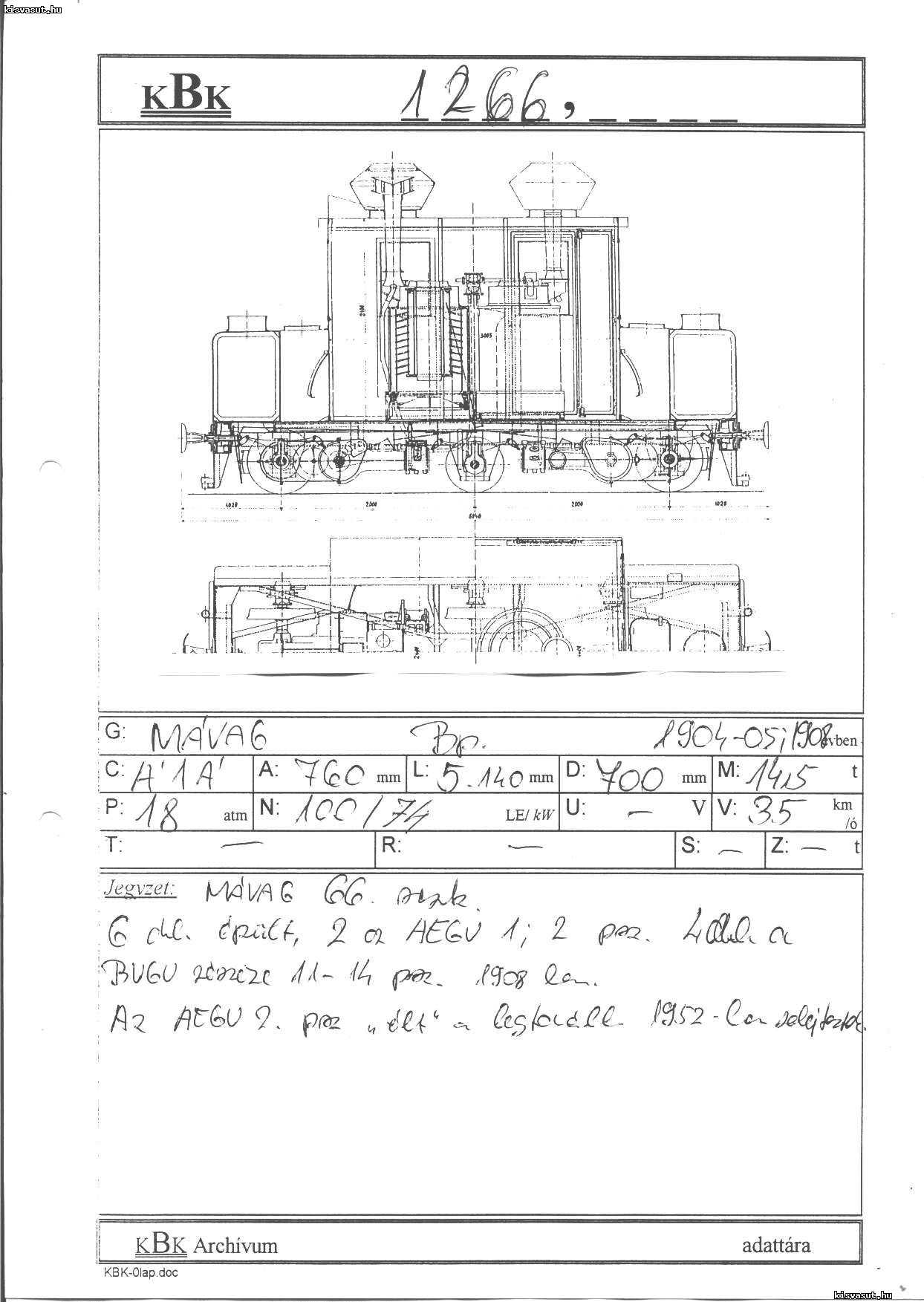

V prílohe je jedna v celku detailná fotka a plán, komu sa chce prechádzať potom na http://www.kisvasut.hu , Irattár, Járműrajzok, adatok.
Přílohy
Naposledy upravil JanoH0e dne ned 23 říj, 2016 2:16 pm, celkově upraveno 1
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » ned 23 říj, 2016 1:47 pm

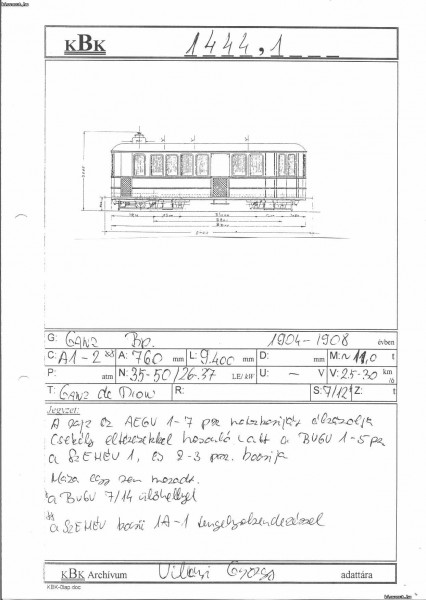

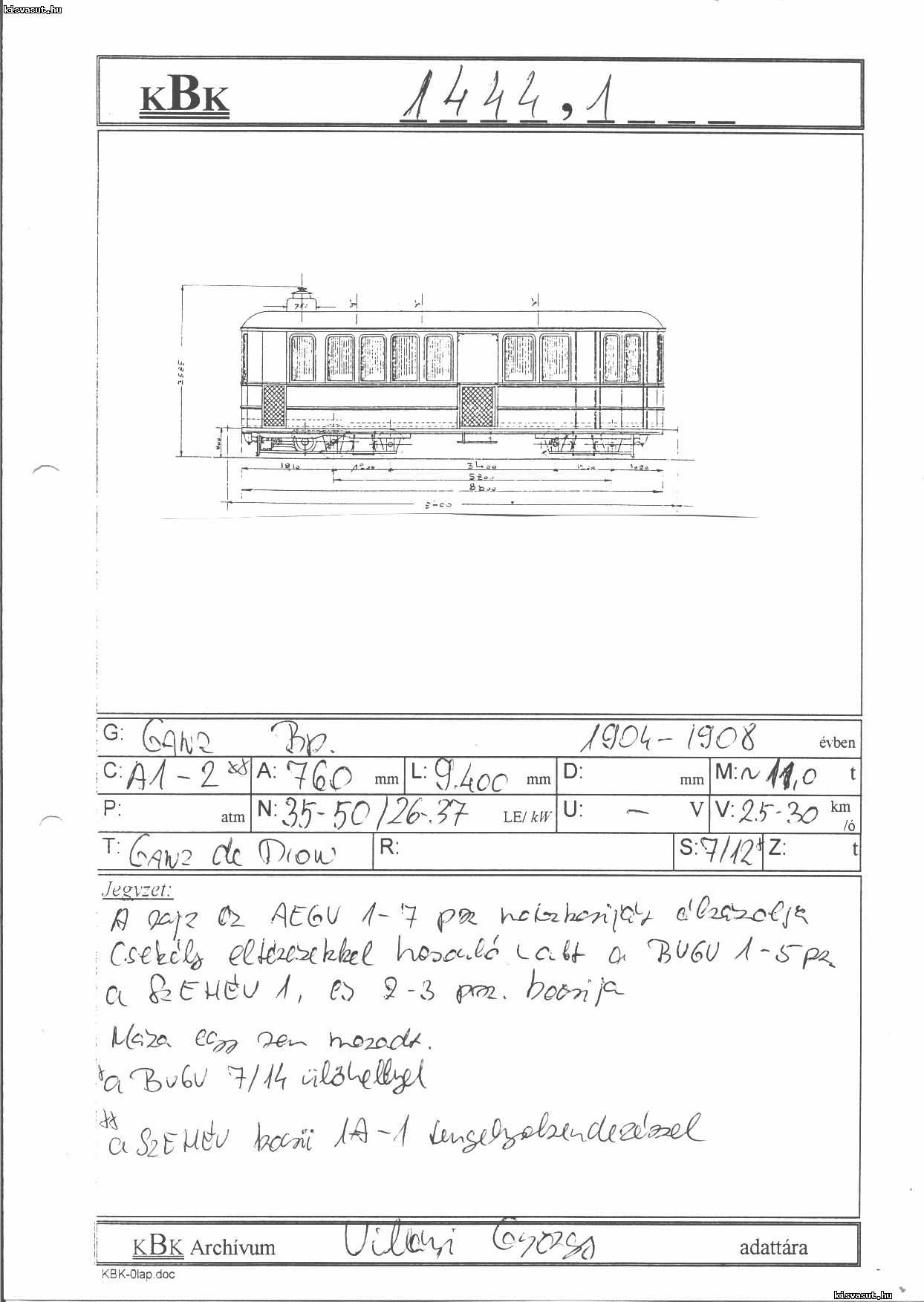

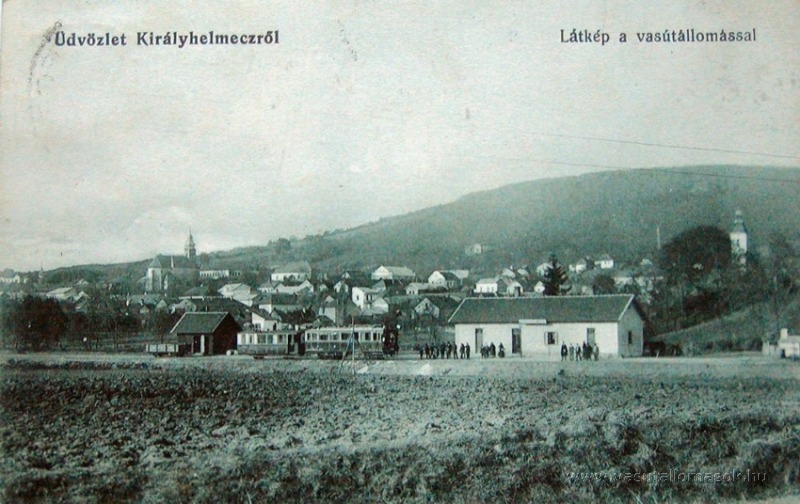

K M 13.0, fotiek je viac a tieto stroje v rôznych mutáciách boli obľúbene. Napr. Alföldi_Kisvasút -wiki. Zase plán možno nájsť na kisvasute, pod označením GŐZ- ÉS BELSŐÉGÉSŰ MOT..., plán boržavskej som vám stiahol. Zauímave sú však fotky os. vagóna prerobeného z M 13. a motorovej - benzínoelektr., ktorá obsluhovala stanicu K. Chlmec.
Přílohy
Naposledy upravil JanoH0e dne ned 23 říj, 2016 2:44 pm, celkově upraveno 3
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » ned 23 říj, 2016 2:16 pm

Modely : Maďarský modelári, stavajú tieto stroje hlavne vo väčších merítkach. Bohužiaľ ich fórum je nepriahľadné, takže je potreba ho "prelúskať". Nástrl http://forum.index.hu/Article/showArtic ... &t=9172453. Začiatok je http://forum.index.hu/Article/showArtic ... &na_order=

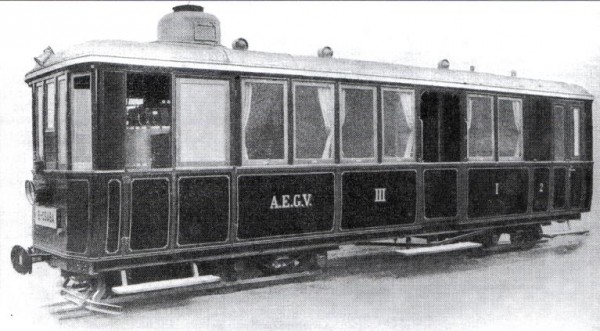

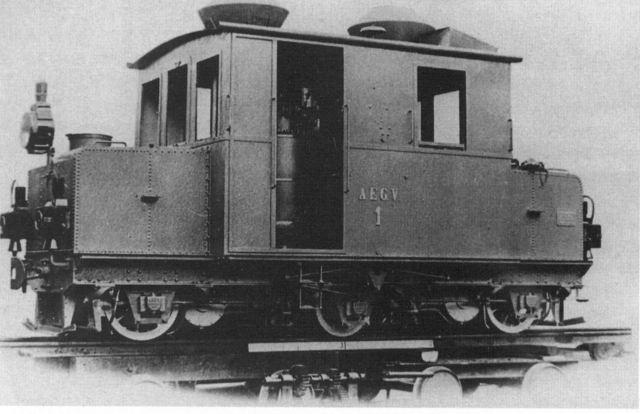

Dám sem ešte fotku M 13., odkaz na ňu nejde skopírovať a fotku tam nejde pridať
Přílohy
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod hank » ned 23 říj, 2016 4:31 pm

Díky.
BTW, ten 5okeňák na tom maďarském modelářském fóru tady
http://forum.index.hu/Article/viewArtic ... openwith=1
je ze štiavnické Anče z dob, kdy měla metrový rozchod a jmenovala se Garamberzencze - Selmeczbánya, nem az, hogy az igazság?

Ale já tu mám taky něco zajímavého:

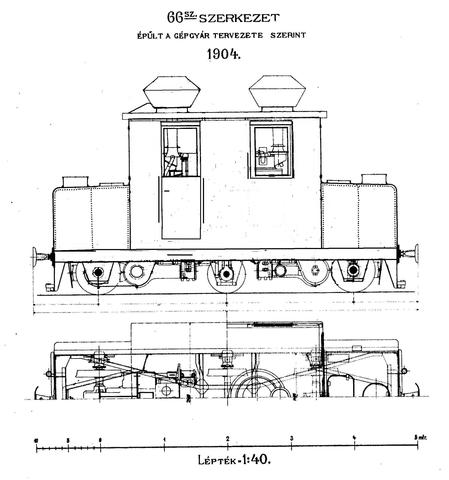

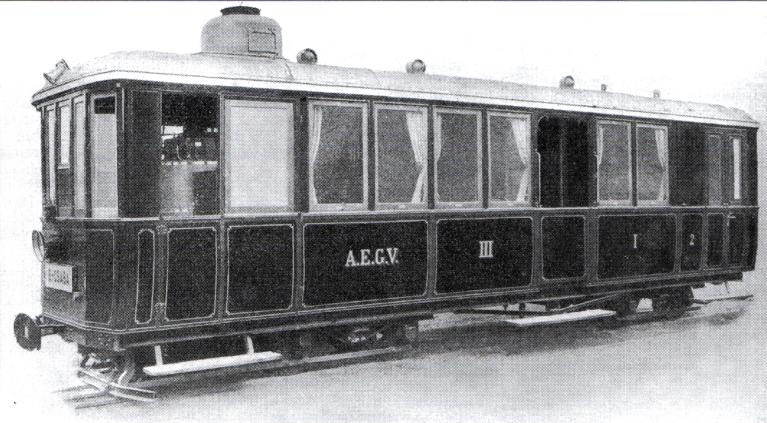

Je to z knihy Ganz vasúti jármüvek 1868-1919, bohužel kóty nejsou čitelné ani při 1200 dpi, původní sken ve větším rozlišení mohu poslat e-mailem.

I have found also something interesting, the image above is from the Hungarian book Ganz Railway Vehicles 1868 - 1919, ISBN 978-963-88145-6-2. The book is in Hungarian but the summary and the image captions are in English. Unfortunately the dimensions are not legible even at 1200 dpi. The overall length of the vehicle incl. the couplers should be 9440 mm, w/o the couplers 8500 mm, the total wheelbase 5800 mm and the bogie wheelbase 1200 mm. If you give me an address I can e-mail you my original scan.

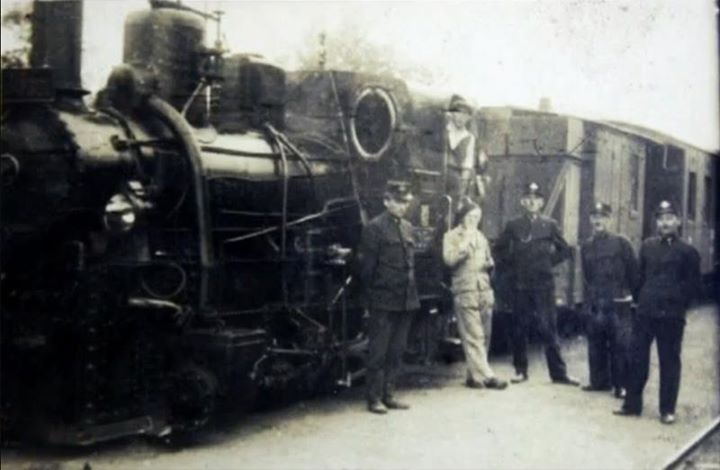

A ještě fotka osobního vlaku vedeného tímto zajímavým vozidlem:

... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 2547
Registrován: stř 24 čer, 2009 4:43 pm

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » ned 23 říj, 2016 5:50 pm

Ad peťokeňák - nie je zo Štiavnice, ale z trate Gelnica - Smolnická Huta. Dodnes sa zachovali pri ihrisku v Uhornej ako šatne. Článok s fotom napr. http://www.zeleznicne.info/view.php?naz ... 2008060020 .
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod zmar » pon 24 říj, 2016 8:00 am

Ten pětiokeňák, na který odkázal Hank, je skutečně ze Štiavnice. V Gelnici byly podobné, ale o trošku větší (šířka 2100 mm proti 1800 štiavnických apod). Ale ani ten štavnický nezachycuje skutečnou podobu, ale návrh, který se ještě před vyrobením změnil. Na návrhu má kola o průměru 600, ale nakonec dostal kola 800 mm, takže celý seděl podstatně výš a měl na pohled jinou siluetu.

Ad boržavské parní vozy. U nás je velmi málo podkladů k těmto vozům a ještě k tomu nevím o žádném českém nebo slovenském modeláři, který by modeloval vůbec něco z Podkarpatské Rusi (ani to, k čemu podklady jsou). Až v poslední době 'vyplavaly' zajímavé materiály. Například jsem viděl (bohužel kopii nemám) náčrt půdorysu pro přestavbu M13 na osobní vůz. Ta přestavba byla skutečně provedena a podle nákresu zřejmě dostal úplně novou skříň, která měla s tou původní společný snad jen rám spodku. Podobně se na Borži mezi válkami přestavovaly původní tříokenní osobní vozy. Dostávaly nové vozové skříně - nejdřív tříokenní (jeden z nich je v Jindřichově Hradci), potom čtyřokenní (jeden dosloužil v Ustčorné jako motorový vůz) a nakonec až pětiokenní. Stranou nechávám atypický osmiokenňák, přestavěný v Borži z jindřichohradeckého vozu, a malé plošinové vozy postavené na spodcích zrušených tříokeňáků.
zmar

Příspěvky: 188
Registrován: sob 07 čer, 2014 7:00 am

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » pon 24 říj, 2016 4:16 pm

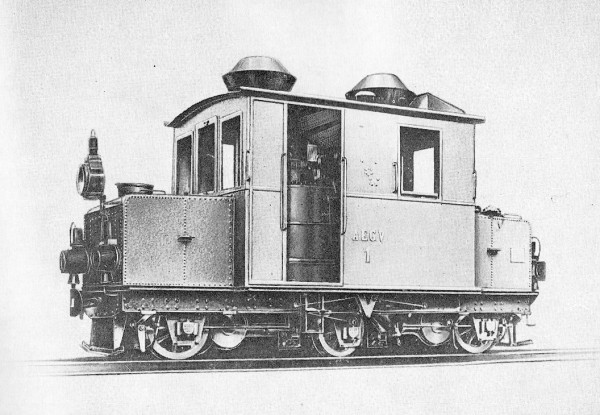

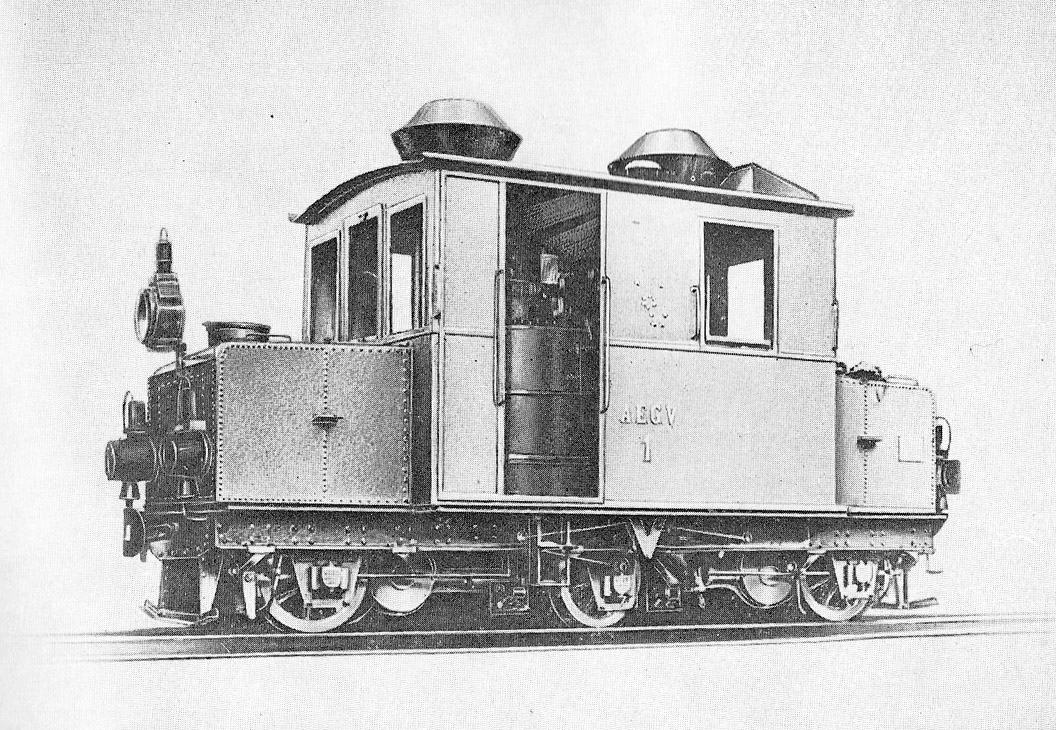

Doplním ešte 2 fotky M 25.0
Přílohy
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod JanoH0e » pon 24 říj, 2016 4:23 pm

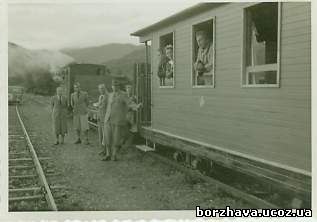

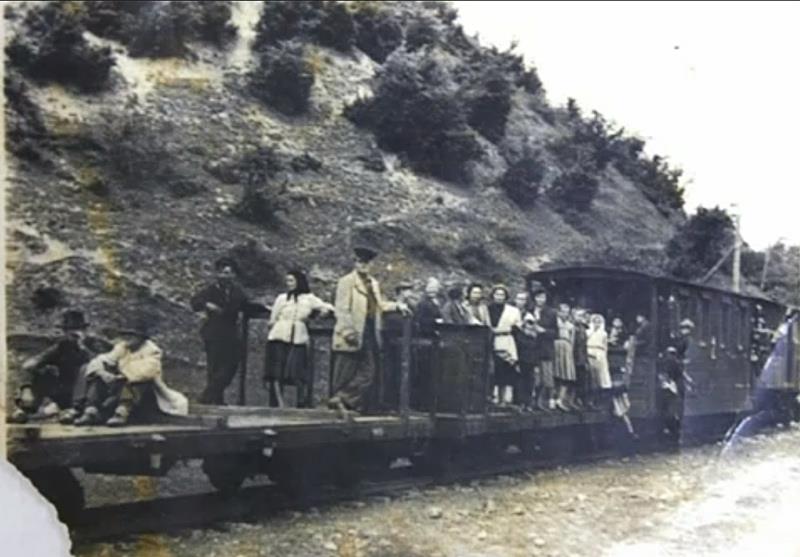

K prestavbe M 13.0 - fotka vozňa z boku je v príspevku z nedele, teraz dám takpovediac "zaujímavosti". Osobné vozne, zrejme prestavby. Zaujímavosťou je "poloslužobný, polonákladný vozeň" kedy jedná časť vozu je s nadstavbou - krytá, druhá časť plošinová s bočnicami. Podobné vozne ale poloslužobný - polonákladný, ale krytý, mali na železnici Smečno - Slaný.
Přílohy
JanoH0e

Příspěvky: 1069
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod zmar » úte 25 říj, 2016 8:01 am

Ten vagón na prvním snímku ze 24 říj, 2016 5:23 pm by možná mohla být přestavěná M13. Ale úplně jistý si nejsem. Pokud by ten snímek nebyl z Boržavské železnice, ale z Antalovců, tak tam měli několik podobných atypických vozů.

Jeden z těch napůl služebních a napůl nákladních vozů (on to ve skutečnosti nebyl nákladní vůz ale přídavný tendr), se po válce dostal až na Šumavu.
zmar

Příspěvky: 188
Registrován: sob 07 čer, 2014 7:00 am

Re: Ganz steam railcars and locos - Borzhava railway - photo

Příspěvekod jihous » úte 25 říj, 2016 7:11 pm

Luxus fotky, když si vzpomenu na kvalitu fotek v bývalé Železnici i v publikaci K. Justa Parní lokomotivy na úzkorozchodných tratích bývalých ČSD.
jihous

Příspěvky: 228
Registrován: čtv 05 kvě, 2011 12:13 pm
