Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod ttmodelar » pon 14 kvě, 2012 6:15 pm

Zdravím přátele modelové železnice. Při prohlídce vebu pojezdy.eu jsem narazil na samostatně prodávané podvozky lokomotiv ČKD za poměrně příznivou cenu. Zajímalo by mě jestli už je někdo použil pro vlastní stavbu případně jak vypadá ram který je nutno vyrobit. Díky za všechny poznatky a odpovědi
ttmodelar

Příspěvky: 84
Registrován: pát 07 led, 2011 11:14 am

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod dudy » čtv 15 srp, 2013 8:02 pm

Ahoj, taky bych rád použil převodovky MTB, ale na stránkách pojezdy.eu o nich nikde ani zmínka. Kde jsi je viděl? můžeš poslat odkaz?
Tomáš
dudy

Příspěvky: 12
Registrován: pát 12 čer, 2009 8:45 pm

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod Luděk » čtv 15 srp, 2013 8:22 pm

http://pojezdy.eu/eshop/tt-pojezdy/973- ... rdanu.html

Pokoušel jsem se je objednat ale bohužel jsou nedostupné.
Uživatelský avatar
Luděk

Příspěvky: 138
Registrován: pát 09 pro, 2011 5:29 pm
Bydliště: Brno

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod dudy » pát 16 srp, 2013 7:23 pm

Já se zkoušel připomenout p Báňovi jestli bude možnost koupit samotný podvozky a už se neozval. Ještě než vylezl s brejlema tak jsem si s ním psal že by nebylo od věco prodávat samotný převodovky pro motorový loko ČKD, který mají všechny stejný rozvor a neřekl ani ano ani ne .... mám rozestavěno pár plechových loko a docela by se takováhle nabídka hodila.
dudy

Příspěvky: 12
Registrován: pát 12 čer, 2009 8:45 pm

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod ttmodelar » sob 17 srp, 2013 7:53 pm

Luděk píše:http://pojezdy.eu/eshop/tt-pojezdy/973-tt-sada-kinematiky-a-kardanu.html

Pokoušel jsem se je objednat ale bohužel jsou nedostupné.

V době kdy jsem zakládal toto téma bylo u podvozků "skladem"
ttmodelar

Příspěvky: 84
Registrován: pát 07 led, 2011 11:14 am

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod Luděk » sob 17 srp, 2013 9:53 pm

Já to zkoušel loni na podzim.
Uživatelský avatar
Luděk

Příspěvky: 138
Registrován: pát 09 pro, 2011 5:29 pm
Bydliště: Brno

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod vvitty » ned 18 srp, 2013 5:36 am

Nahradni dily byly dostupne narazove podle skladu, primarne sly na vyrobu modelu a stavalo se ze chybely nektere casti pro prevodovky. Ted po porizeni noveho lisu doslo k presunu vyroby konstrukcnich casti primo do rezie MTB a tak by se to melo zlepsit a na podzim by opet mely byt bezne dostupne. Snad se s tim podari vyridit i nedodane objednavky.
Stavebnice, díly, nářadí pro modeláře, osvětlení modelů, DCC - http://www.pojezdy.eu/eshop
Uživatelský avatar
vvitty

Příspěvky: 2100
Registrován: pát 28 pro, 2007 7:11 pm
Bydliště: Praha

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod dudy » ned 18 srp, 2013 7:09 pm

dobrá zpráva
dudy

Příspěvky: 12
Registrován: pát 12 čer, 2009 8:45 pm

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod radula63 » ned 18 srp, 2013 11:40 pm

Tak přispěju svojí troškou do mlýna...

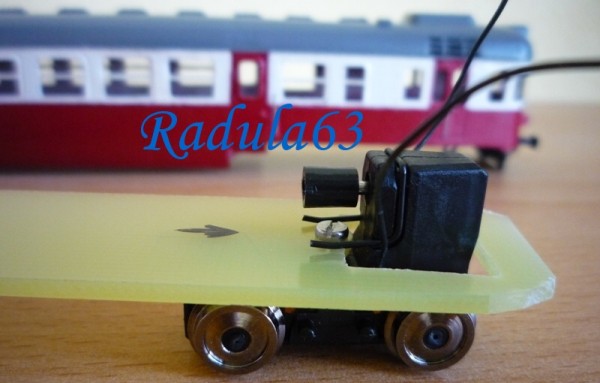

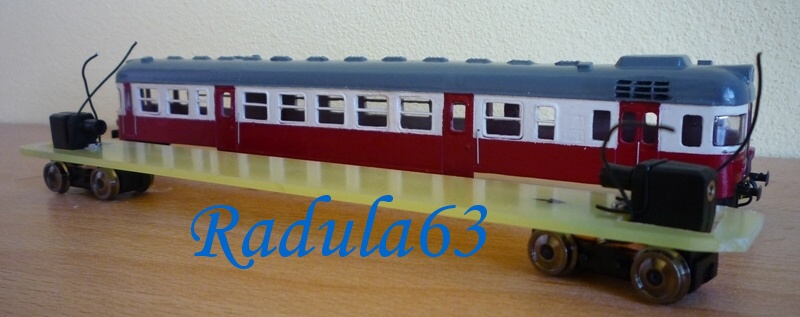

Rozestavěný pojezd pro "Chrochtadlo"
Rám: cuprextit tloušťky 2mm
Převodovky: MTB
Jako čep mi posloužil šroubek M2, zašroubovaný do rámu a zabroušený na výšku cca 1,5mm.



Až se dostanu k zprovozňování, tak pošlu další fotky.
O motoru zatím není rozhodnuto, nejspíše použiju Mashimu. Ale pozor: Je třeba volit motor s většíma otáčkama. Nepoužívat Mashimu z V100 od Tilliga!!! Vzhledem k převodovým poměrům v převodovce od MTB by se vám model pouze "ploužil". Motory od MTB mají větší otáčky. Proto první brejlovci od MTB jezdily pomaleji než současné modely (používaly motory Mashima, nyní má MTB vlastní motory).
Naposledy upravil radula63 dne úte 20 srp, 2013 8:53 pm, celkově upraveno 1
Raďula 63 -TT
http://www.kzm-praha.cz/
Psi štěkají, karavana jede dál...
Uživatelský avatar
radula63

Příspěvky: 934
Registrován: čtv 28 kvě, 2009 6:15 pm
Bydliště: kraj Vysočina - okres Třebíč

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod dudy » pon 19 srp, 2013 9:18 pm

byla by nějaká geometrie jak by měla vypadat příprava v rámu pro převodovku?
dudy

Příspěvky: 12
Registrován: pát 12 čer, 2009 8:45 pm

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod radula63 » úte 20 srp, 2013 6:12 pm

dudy píše:byla by nějaká geometrie jak by měla vypadat příprava v rámu pro převodovku?

Narychlo nakresleno:

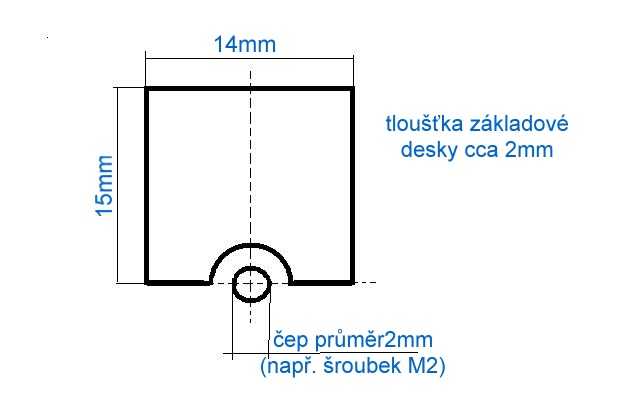

- nakreslen přibližný rozměr díry, rozměry nejsou nijak kritické. Šířka díry závisí na požadovaném minimálním průjezdném poloměru oblouku a na vzdálenosti otočných čepů podvozků. V rámu modelu MTB je šířka otvoru asi 11mm, já musel udělat 14mm - kvůli větší vzdálenosti otočných čepů a požadavku poloměru oblouku min. 310mm.

Díra na převodovku MTB.jpg
Díra na převodovku MTB.jpg (33.33 KiB) Zobrazeno 6635 krát
Raďula 63 -TT
http://www.kzm-praha.cz/
Psi štěkají, karavana jede dál...
Uživatelský avatar
radula63

Příspěvky: 934
Registrován: čtv 28 kvě, 2009 6:15 pm
Bydliště: kraj Vysočina - okres Třebíč

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod Tomáš » úte 20 srp, 2013 7:23 pm

Už jsi zkoušel konkrétně u toho "krokouše" co dělají podvozky vůči karoserii v oblouku r310? Já mám u něj použity podvozky z V100 a ty jsem musel úplně obrousit aby bokem nedrhnuly o skříň. Na masky byť z leptu mohu zcela zapomenout.
"TT" - NYNÍ UŽ DCC - IV 1985-1995 (pád ČSD)
Uživatelský avatar
Tomáš

Příspěvky: 3151
Registrován: pon 02 črc, 2007 8:36 pm
Bydliště: Brno - Bosonohy

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod radula63 » úte 20 srp, 2013 8:52 pm

Tomáš píše:Už jsi zkoušel ... co dělají podvozky vůči karoserii v oblouku r310...

Pravda, nezkoušel jsem to. Jelikož aktuálně nemám kolejiště, tak model bude jezdit na modulovce při výstavách KŽM Praha 3 (premiéra modelu bude v říjnu v Lipsku) a tam jsou výhybky EW2 a poloměry oblouků od metru výše. Ale své modely stavím tak, aby se "popasovaly" i s malými poloměry. Takže uvidím jak mi to tam bude vycházet. U modrého šípa jsem muset dost "obrat" i masky (je stavěn s díly z V100) a model se vydá i na r=286mm. U modelu 842 se musely odstranit schůdky zavazadlového prostoru (také převodovky z V100). Je to hold o kompromisech. Pojezd na chrochtadlo je moje prvotina s díly od MTB.

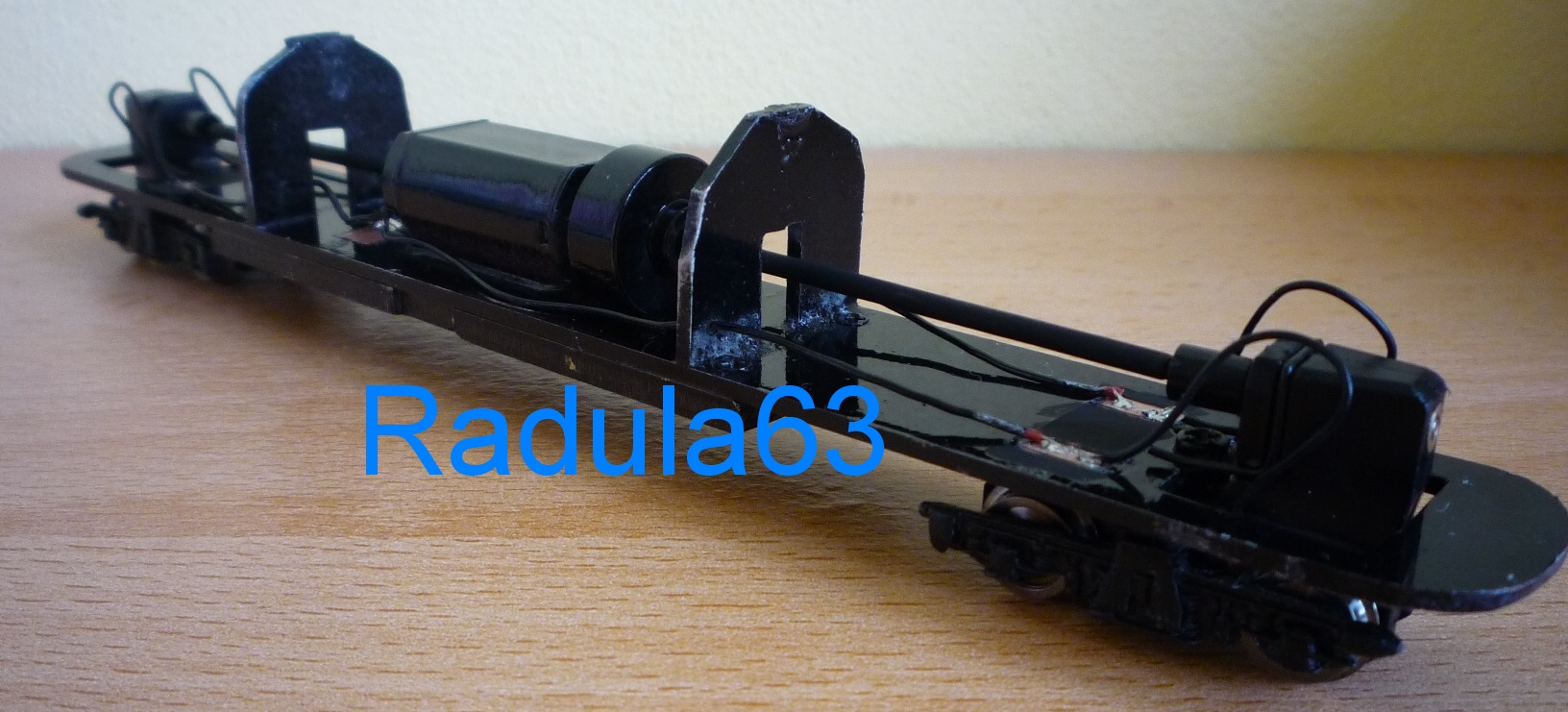

Dneska jsem rozjezdil pojezd nanečisto. Osazen motor MTB, kardanky přestřihnuty a nastaveny kovovou trubičkou. Prozatím dráty přívodu napětí od převodovek napojeny napřímo k motoru. Zítra snad dostavím kompletně elektroinstalaci na pojezdu, dovážím pojezd asi olovem a vložím fotky.
Raďula 63 -TT
http://www.kzm-praha.cz/
Psi štěkají, karavana jede dál...
Uživatelský avatar
radula63

Příspěvky: 934
Registrován: čtv 28 kvě, 2009 6:15 pm
Bydliště: kraj Vysočina - okres Třebíč

Re: Stavba pojezdu TT s použitím podvozků MTB

Příspěvekod radula63 » ned 08 zář, 2013 11:20 pm

Tomáš píše:Už jsi zkoušel konkrétně u toho "krokouše" co dělají podvozky vůči karoserii v oblouku r310?

Zdravím.
Omlouvám se za zdržení, ale byl jsem pracovně vytížen.

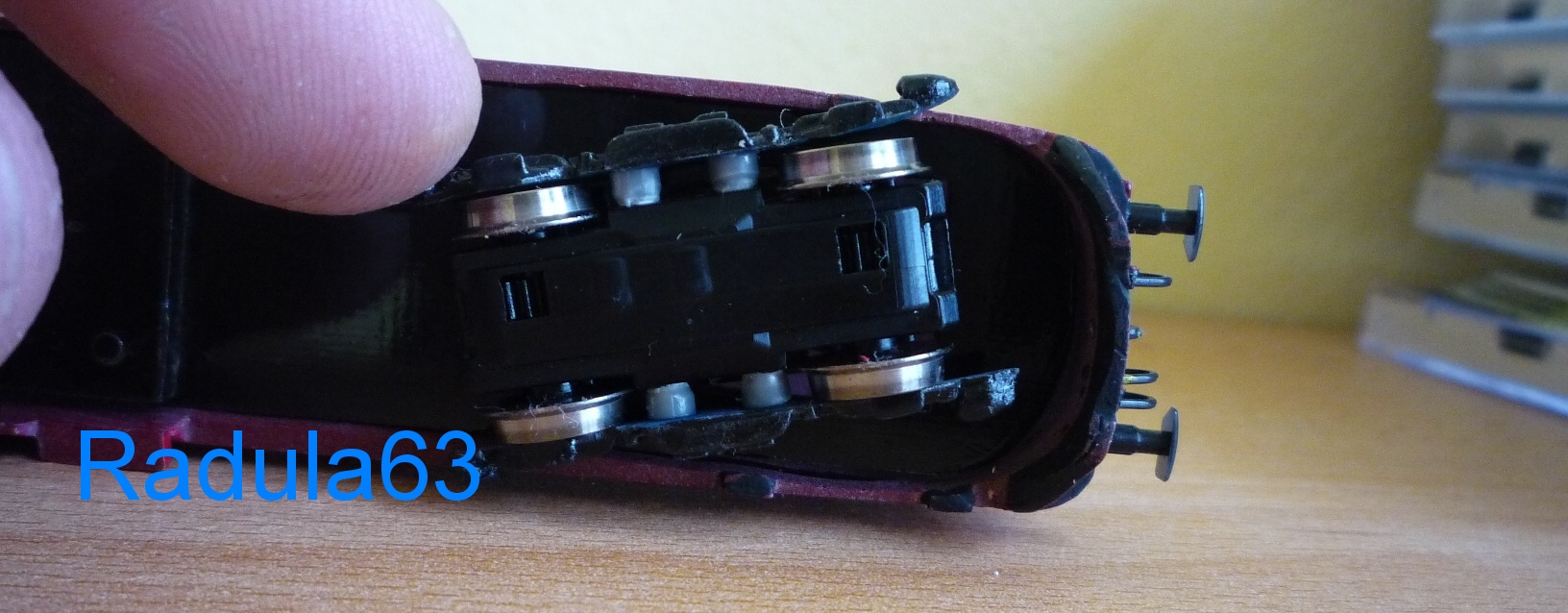

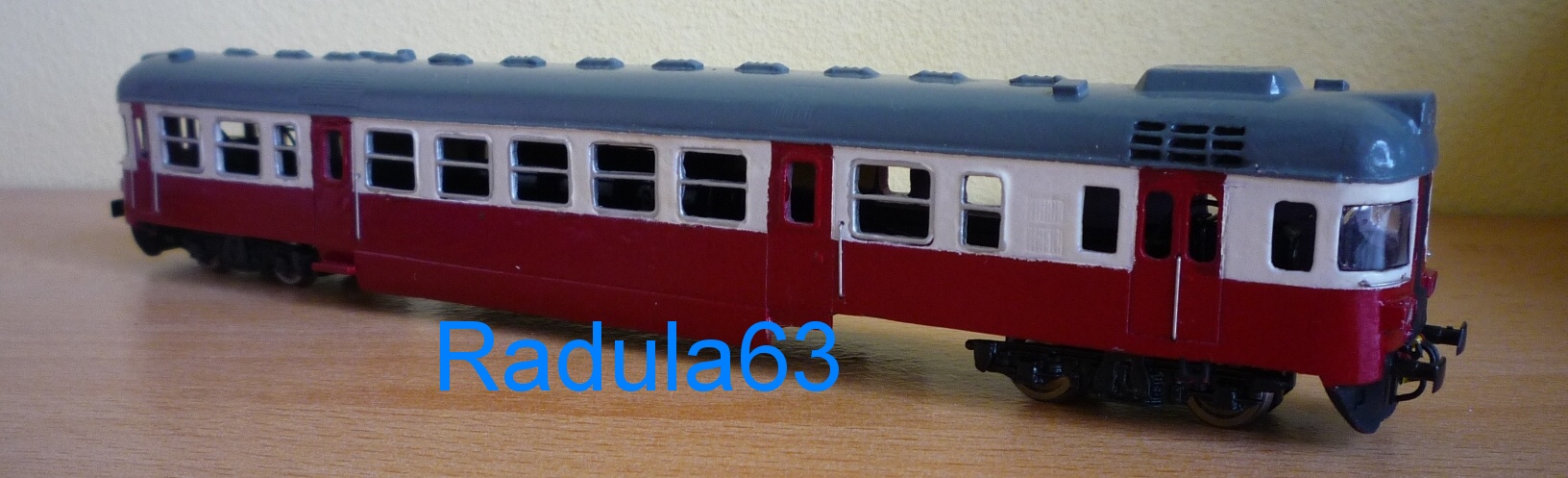

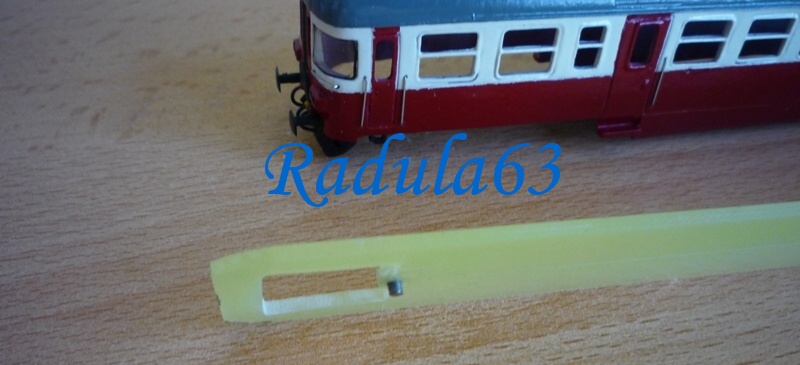

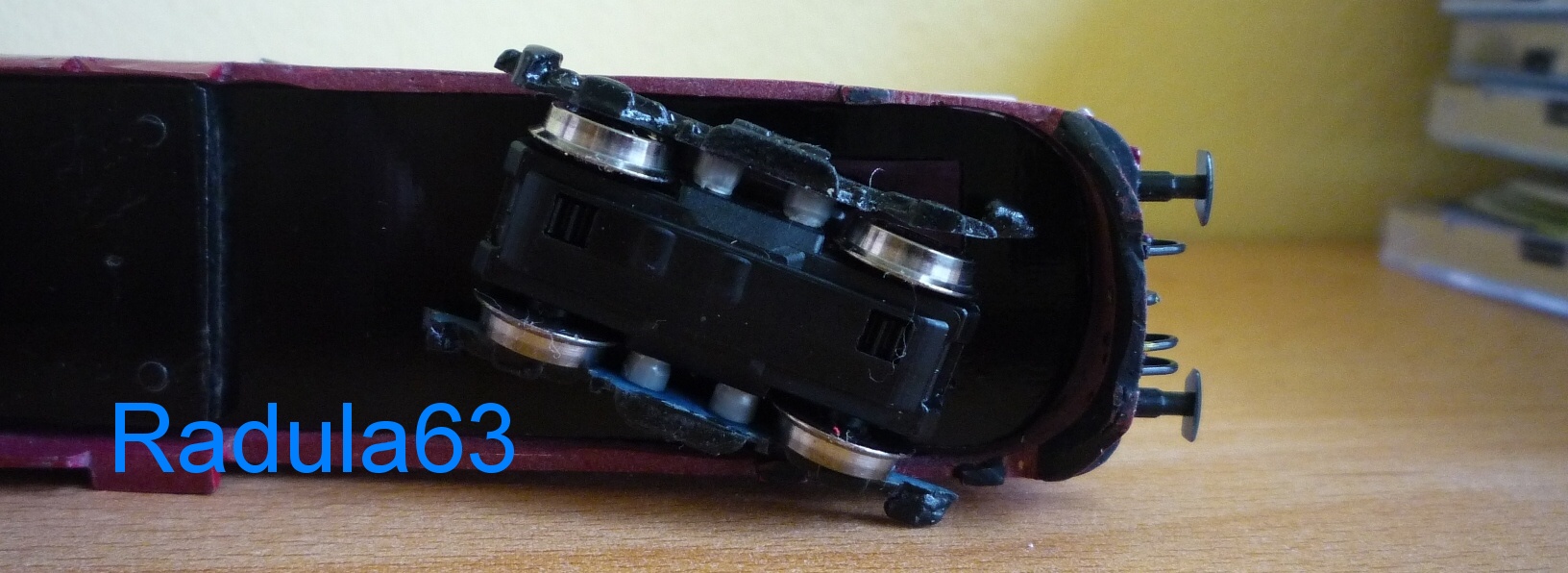

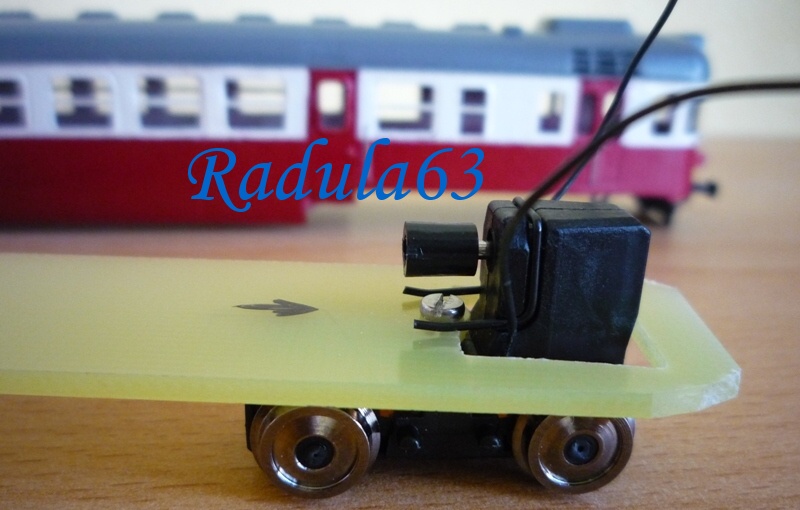

Tomáši, tak přikládám fotky, ale moje chrochtadlo nepotřebovalo žádných zásahů ani od skříně modelu ani od masek. Usazení mám na výšku nárazníků 8,8mm nad TK. Model ladně projíždí oblouky o poloměru 310mm a to i do protioblouku. Jen by mne zajímalo, na jaké podvozky (rozvor) byly ty masky odlévany... Rozvor mnou použitých převodovek je 20mm (tedy 2,4m) a masky k odlitku přiložené jsou delší cca o milimetr. Model ještě není zdaleka dokončen... Tj. ještě popis, matný lak, zasklení, osvětlení a s tím i elektroinstalace (zatím je na pojezdu jen nanečisto) a doplnění drobností i na pojezd (bateriové skříně apod.).



Naposledy upravil radula63 dne pon 09 zář, 2013 7:16 am, celkově upraveno 1
