T465.001

Stavba a přestavba lokomotiv všech velikostí. Návody, praxe, materiály, postupy a další.

Moderátoři: Michal Dalecký, Jarda H., sco_27

T465.001

Příspěvekod TiTi » čtv 24 říj, 2019 1:13 pm

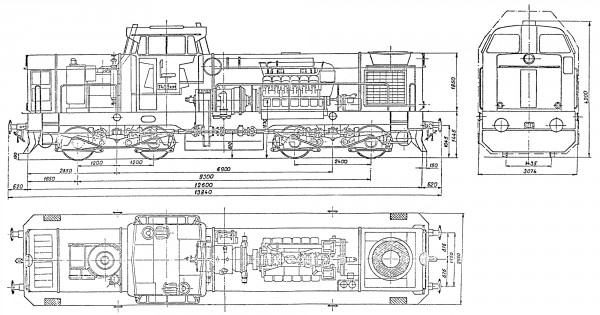

Po krásnom lete prišiel čas na modelárčenie. Ako predlohu som si vybral asi najzáhadnejšiu motorovú lokomotívu ktorá sa u nás vyrobila T465.001 . Stavbu lokomotívy sem budem priebežne zaznamenávat. Prípadne ak je niekto ochotný sa podelit so skúsenosťami so stavbou tohto modelu budem veľmi rád
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » pon 28 říj, 2019 8:35 am

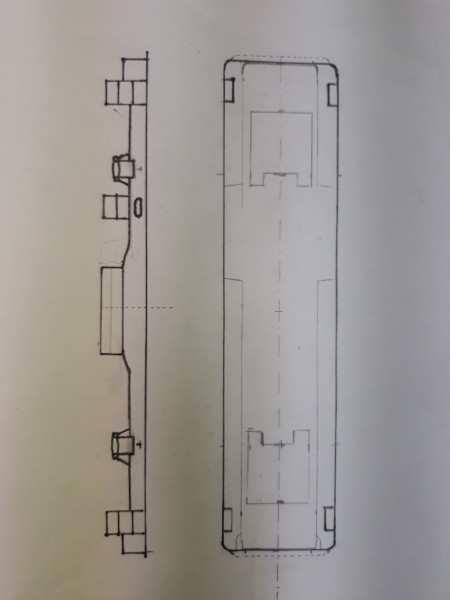

Pred stavbou si vždy model rozkreslím presne do mierky. Začnem najprv rámom a pojazdom.
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » pon 28 říj, 2019 11:38 am

Ako stavebný material použijem vo väčšine plasové profili evergreen.Na bočnice rámu použijem platňu evergreenu hrubky 1,5 mm.Začínam tvoriť :-)
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » pon 28 říj, 2019 5:34 pm

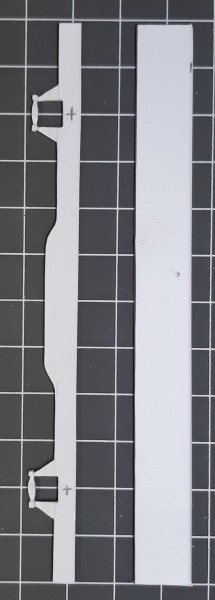

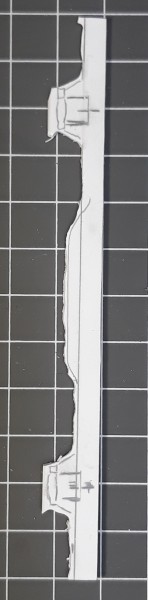

Prvá bočnica je hotová
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » pon 28 říj, 2019 9:07 pm

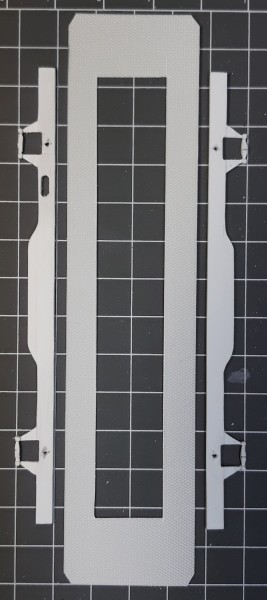

Dokončene obe bočnice a vrch rámu
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » stř 30 říj, 2019 8:00 am

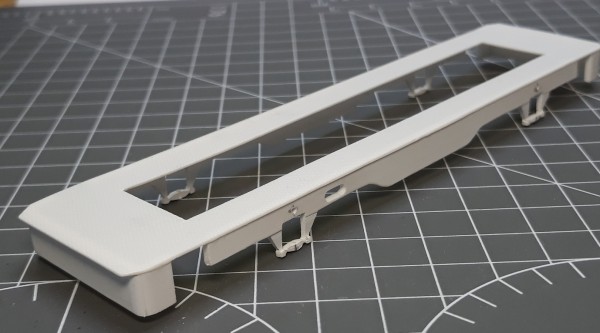

Zlepil som dokopy bočnice s vrchom rámu a prirobil čelníky
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » ned 03 lis, 2019 11:22 pm

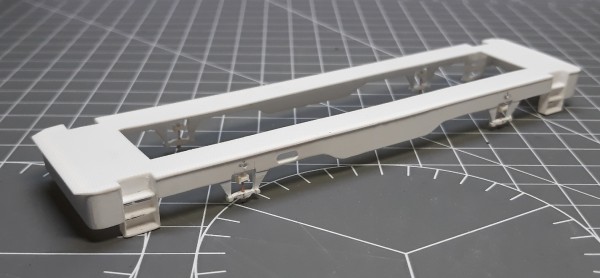

Cez víkend so urobil schodíky a závesy.
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » sob 09 lis, 2019 8:38 pm

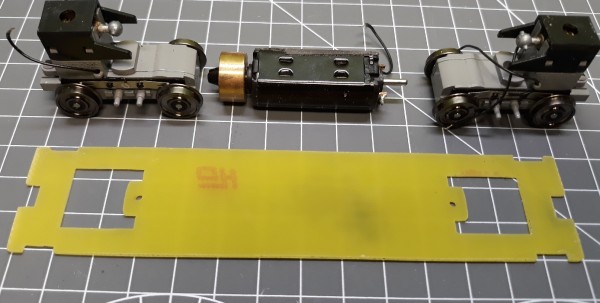

Pripravil som si vnútorný rám. V ňom bude uložený celý pojazd a závažia. Podvozky a motor použijem z lokomotívy ROCO NS 2400.
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » pon 11 lis, 2019 8:48 am

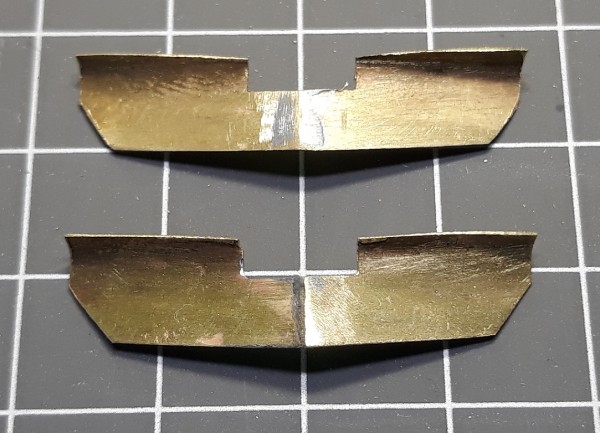

Z mosadzneho plechu hrúbky 0,2 mm som vyrobil pluhy.
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » stř 13 lis, 2019 9:11 am

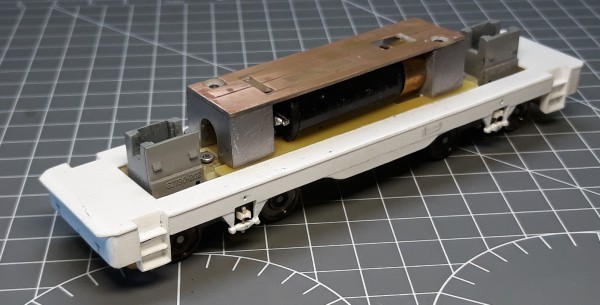

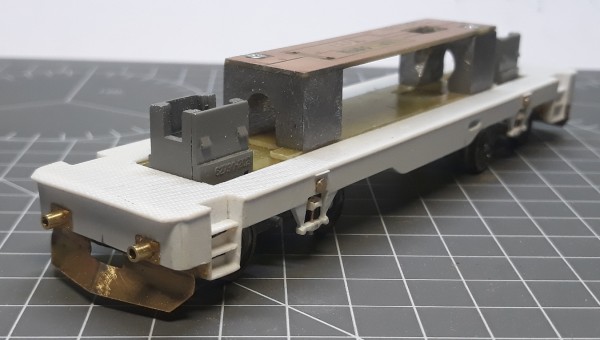

Zlepil som dokopy vnútorný rám s vonkajším. Vyrobil vrchné závažie s plošným spojom.
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod TiTi » stř 13 lis, 2019 9:17 am

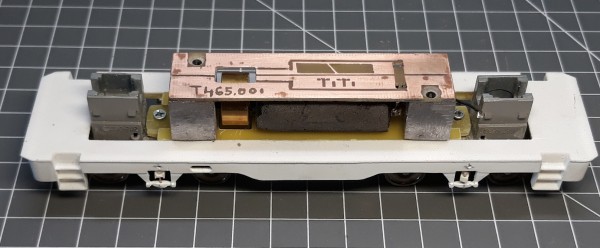

Snažim sa vyrábať závažia jednotne.Aby boli použiteľné do viacerých modelov.Nesmie chýbat značka a výrobné číslo. Každý model dostane čislo pri výrobe rámu.Za 23 rokov modelárčenia dostal hydropielstik čislo 390 :-)
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod stiro » stř 13 lis, 2019 10:54 pm

No to je nádhera... Smekám klobouk. :shock: :shock: :shock:

Tibor, to bude ďalšia krásna mašina do zbierky... len tak ďalej, držím palce, a teším sa.
stiro

Příspěvky: 111
Registrován: stř 05 srp, 2015 9:07 pm

Re: T465.001

Příspěvekod Mára » pát 15 lis, 2019 11:41 am

Vypadá to super! Profi vlastní stavba - jsem zvědavý na skříň. Držím palce
Mára

Příspěvky: 69
Registrován: ned 16 říj, 2011 9:48 pm

Re: T465.001

Příspěvekod TiTi » sob 16 lis, 2019 7:44 pm

Osadil som mosadzné doplnky. Pluhy , zdvíhacie čapy , podložky pod nárazníky , pod rám vzduchojemy.
Přílohy
TiTi

Příspěvky: 145
Registrován: úte 12 kvě, 2015 9:46 pm

Re: T465.001

Příspěvekod Trixt » ned 17 lis, 2019 12:14 am

Krásná práce. Čím lepíš ty mosazné profily na plast?
TT, panel 2520x1010 mm, epocha V (1998-2006), centrála DR5000, sběrnice LocoNet, sw RocRail
Trixt

Příspěvky: 767
Registrován: stř 13 čer, 2018 9:44 pm
