Příspěvekod Rendolph1 » pát 27 led, 2017 10:34 am

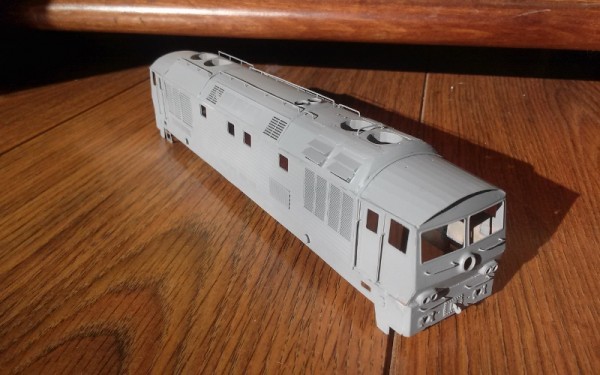

Ahoj všichni modelářští nadšenci,dal jsem dohromady T499.0.Byl jsem
o vánocích tak natěšený,že jsem při pájení nedokumentoval stavbu,což mě moc mrzí,škoda.
Hledám tímto někoho kdo by byl schopen mi vyrobit nebo alespoň
poradit kde sehnat mosazný rám tl.3mm,pro použití pojezdů Roco z BB63000.
Přílohy
20170127_111258 (800x500).jpg
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod rawen » pát 27 led, 2017 1:08 pm

Ahoj,
pokud jsi si to schopen nakreslit, prostuduj tento web: http://www.idilna.cz/cz/

Radek
TT moduly Olomouc
TT moduly Olomouc - diskuze
zahradní 30mm železnice od REGNERa
rawen

Příspěvky: 1332
Registrován: stř 08 dub, 2009 10:42 am
Bydliště: Prostějov

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Rendolph1 » pát 27 led, 2017 3:45 pm

Ahoj.Dík za typ,vyzkouším to,nějak se s tím poperu.
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Rendolph1 » pát 27 led, 2017 4:35 pm

Tak bohužel,je to nad mé síly,jsem asi neandrtálec.Vůbec netuším jak s tím CADem dělat.
Ale i tak dík.
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod rawen » pát 27 led, 2017 5:51 pm

Možná to půjde i poslat nakreslené od ruky - za příplatek. Anebo se domluvit s "CADistou".

Radek
TT moduly Olomouc
TT moduly Olomouc - diskuze
zahradní 30mm železnice od REGNERa
rawen

Příspěvky: 1332
Registrován: stř 08 dub, 2009 10:42 am
Bydliště: Prostějov

Re: kyklop H0 z leptu(Cekul)

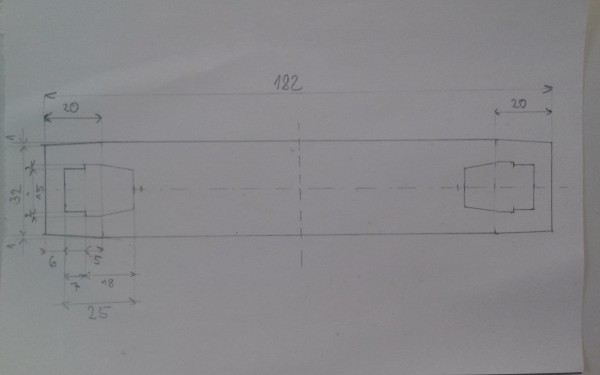

Příspěvekod Rendolph1 » sob 28 led, 2017 8:34 am

To:mlha.Tady jsem to tak nějak nakreslil,snad to bude stačit
Přílohy
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod mlha » ned 29 led, 2017 2:44 pm

pokud počítám kóty od čela tak 6 + 7 + 5 = 18, nahoře máš kótu 20, co je správně?
H0/MODULY SLOVÁCKO/ep.IV
http://www.kzmslovacko.cz/.
Uživatelský avatar
mlha

Příspěvky: 2490
Registrován: ned 27 led, 2008 7:27 pm
Bydliště: Hluk

Re: kyklop H0 z leptu(Cekul)

Příspěvekod mlha » ned 29 led, 2017 2:50 pm

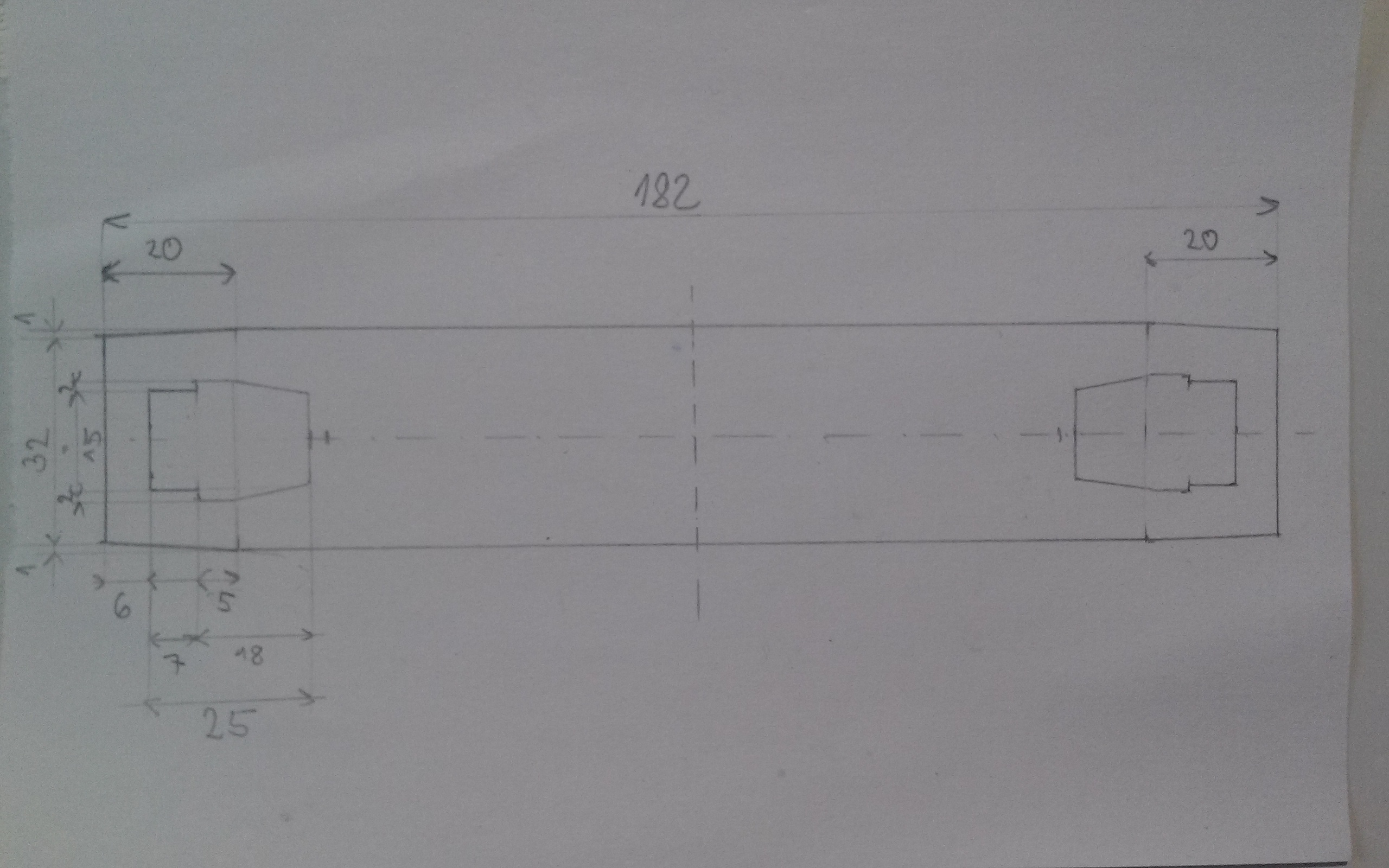

Je to dobře?
Přílohy
rám.pdf
(17.07 KiB) 78 krát
H0/MODULY SLOVÁCKO/ep.IV
http://www.kzmslovacko.cz/.
Uživatelský avatar
mlha

Příspěvky: 2490
Registrován: ned 27 led, 2008 7:27 pm
Bydliště: Hluk

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Pavel-HP » ned 29 led, 2017 2:51 pm

Obojí, 20mm je kóta něčeho jinýho - úkos rámu.
TT, epocha III. - V., U profil
www.vlakytt.cz
Uživatelský avatar
Pavel-HP

Příspěvky: 683
Registrován: čtv 11 pro, 2008 2:47 pm
Bydliště: Praha

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Miloš Pavlát » ned 29 led, 2017 3:49 pm

mlha píše:Je to dobře?
Chybí kóta zkosení otvoru. Nebo protáhnout kótovací čáru od osazení 2 mm? Jestli má být zarovnaný roh úkosu a osazení.
Miloš Pavlát
H0 ROCO LINE s podložím+geoLINE
Roco 10764+GenLi MAXI+Rocrail+Asus EeePC 1002HA+WIN 10
Uživatelský avatar
Miloš Pavlát

Příspěvky: 140
Registrován: stř 05 lis, 2014 7:27 am
Bydliště: Praha 3 - Vinohrady

Re: kyklop H0 z leptu(Cekul)

Příspěvekod mlha » ned 29 led, 2017 4:20 pm

Miloš Pavlát píše:
mlha píše:Je to dobře?
Chybí kóta zkosení otvoru. Nebo protáhnout kótovací čáru od osazení 2 mm? Jestli má být zarovnaný roh úkosu a osazení.

Vycházím z toho, že je zadní část taky dlouhá 15 mm, ta kóta tam není
H0/MODULY SLOVÁCKO/ep.IV
http://www.kzmslovacko.cz/.
Uživatelský avatar
mlha

Příspěvky: 2490
Registrován: ned 27 led, 2008 7:27 pm
Bydliště: Hluk

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Rendolph1 » ned 29 led, 2017 6:54 pm

Pavel-HP píše:Obojí, 20mm je kóta něčeho jinýho - úkos rámu.

Pavel má pravdu,ta kota 20mm je úkos rámu.
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Rendolph1 » ned 29 led, 2017 7:00 pm

mlha píše:Je to dobře?

ano 6+7+5 je 18,ale od koty 7mm je další kota 18mm na celou délku otvoru pro pojezd!Jak píše Pavel,ta kota 20mm nahoře je úkos,krz kabinu.
Ta ryska krz otvor od horní koty 20mm do spodní koty 18mm není směrodatná,je to jen nákres.
Trochu mi to ujelo,omlouvám se.Gumoval jsem to,ale je to pořád vidět.
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Rendolph1 » ned 29 led, 2017 7:10 pm

mlha píše:
Miloš Pavlát píše:
mlha píše:Je to dobře?
Chybí kóta zkosení otvoru. Nebo protáhnout kótovací čáru od osazení 2 mm? Jestli má být zarovnaný roh úkosu a osazení.

Vycházím z toho, že je zadní část taky dlouhá 15 mm, ta kóta tam není

Ano je dlouhá 15mm,stejná jak ta přední.Ještě mi prosimtě s tím nákresem vydrž,lítám na kamionce tak jsem přes týden mimo internet,chybí mi tam od středu rámu v okrajích vybrání 0,3mm
pro nádrže.Jak budu doma tak ti pošlu ještě rozměry od středu rámu na obě strany kolik to dělá.
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary

Re: kyklop H0 z leptu(Cekul)

Příspěvekod Rendolph1 » úte 31 led, 2017 6:02 pm

mlha píše:Je to dobře?

Ano,je,jen od toho středu rámu ještě 35mm na každou stranu(k čelům)boční zůžení o 0.7mm(síla plechu)rámu nádrží. :wink:
A tam co máš tu kotu 16(na čele) tak tam bude od podélné osy jen 15mm,16mm je celková šíře rámu.Těch 15mm proto že je tam úkos
(ta kota 20mm!!)
Rendolph1

Příspěvky: 57
Registrován: sob 30 led, 2016 6:17 pm
Bydliště: Bulhary
