Nový projekt - parní loko ř.434 v TT

[hank]

EDIT moderátor : příspěvek hanka přesunut do tohoto vlákna až později, byl vložen původně jinde a dříve, takže se objevuje před příspěvkem, na který reaguje, viz foto níže

To : dudlifuk

Někde jsi psal, že vycházíš z výkresů Miloše Kratochvíla.

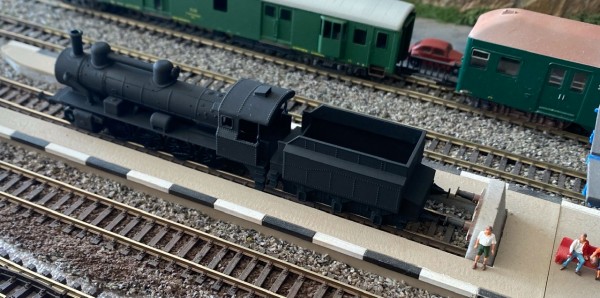

Možná ta fotka klame, ale na ní to vypadá, že jsi moc netrefil ani tvar bloků válců a šoupátek parního stroje. A budka by jí líp slušela kolbeňácká než gölsdorfovská (i když některé s nimi jezdily); jestli ale budka má být starorakouská, taky by taky asi měla vypadat trochu jinak.

[dudlifuk]

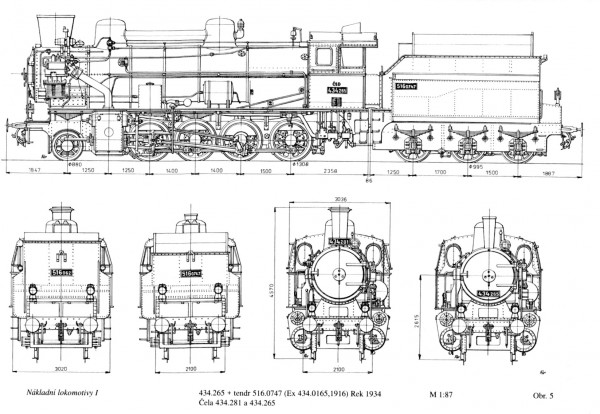

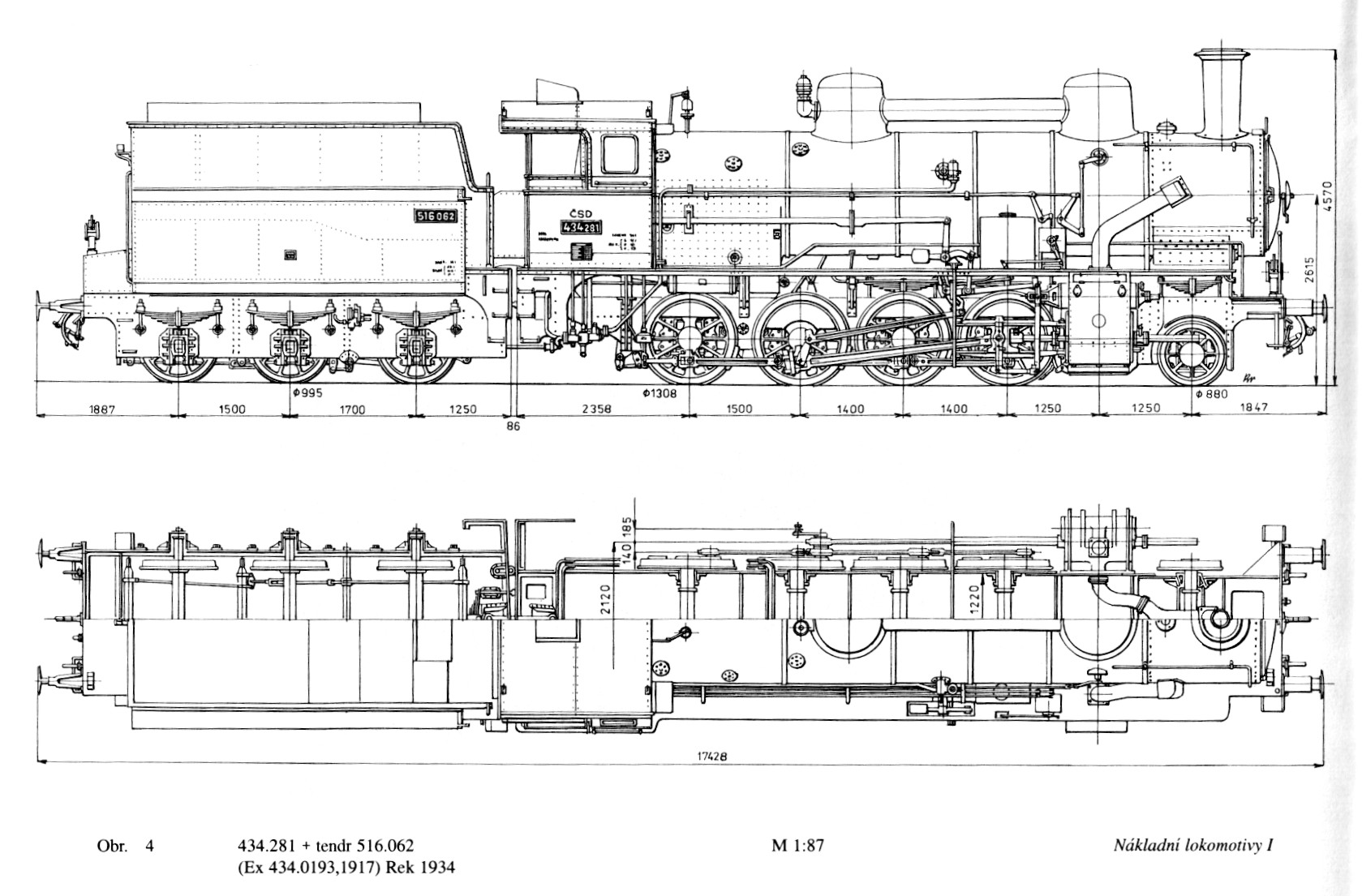

Dakujem ! presne toto som potreboval. od Kratochvila mi chybaju nakladne lokomotivy I,II,III,V, ak niekto ma zvysne kupim ! uprimne s tymto modelom som vysiel az po verzii 434.1 a budka mi prisla rovnaka, ale rad to zmenim. je to uplne prvy nastrel. este raz dakujem !!

[dudlifuk]

Já jsem důrazně proti, protože poslední čtvrt století co to sleduju byla nabídka našich parních lokomotiv v měřítku TT naprosto tristní. Už jsem si zvyknul že není skoro nic, kromě možnosti přeznačit si BR86, to si mám teďka zvykat, že může být naprosto cokoli?

noo asi niekoho nastvem ale dnes som nakreslil loko 434.2 na pojazde br55. nieje to finalna verzia, nove diely su cervene (ruzove ?) :roll

[dudlifuk]

434.2: Brukny a čelník jsou oproti originálu příliš široké.

som vdacny za kazdu pripomienku, v tomto pripade modelujem len z fotiek a to je problem, navyse to budu kompromisy lebo to prisposobujem pojazdu. sirka celnika je dana naraznikmi, mozno zly zaber ale je uzsi ako ochozy. ochozy licuju z budkou, maju byt uzsie a ma byt odskok od budky ? valce este trochu vysuniem mimo obrys stroja. doplnim vzdusniky, kompresor a lisy. nemam fotku povodnej verzie, len sucasne, muzejne kusy

[Colonel32]

noo asi niekoho nastvem ale dnes som nakreslil loko 434.2 na pojazde br55.

Počkej, tos ho vážně nakreslil jen proto, abys mne naštval?

Protože pokud ano, tak čtyřkoláky mne nechávají relativně chladným, ale jako hrozně špatně bych nesl, kdybych si mohl pořídit Gölsdorfův pětikolák.

[Střelec]

Vypadá to zajímavě. Mohla by vzniknout komplet řada od nulky po dvojku.

[dudlifuk]

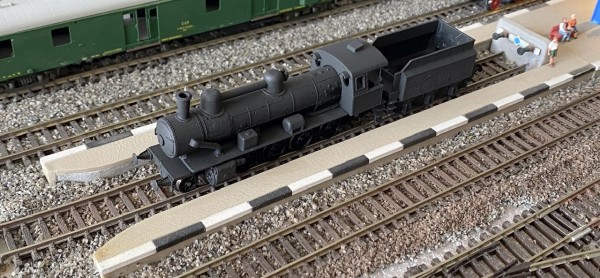

len taky hruby nastrel bez doplnkov....model na tovarenskom pojazde bude vzdy tak trocha " freelance" . neviem ci je v takomto prevedeni akceptovatelny

[Colonel32]

Je nádherná.

[Střelec]

Nevypadá to zle, možná by to chtělo zkusit další varianty (budka bez "prošlápnutí" na bocích, plochá dyšna a podobně).

[dudlifuk]

model ma viac proporcnych kompromisov danych pouzitim tovarenskeho pojazdu. ano da sa v tom poznat 434.2 len vdaka atypickym parovodom a dvojitemu parnemu domu. zatial som tento projekt odlozil do "supliku" a uvidime casom. zmenit komin a budku je ten najmensi problem...

[vojtas]

Pokud budou mašinky na tovární pojezdy skutečně jako stavebnice, pak mám o 434.2, nebo ještě líp 434.1 určitě zájem, pokud se někdy ze šuplíku vynoří.
Díky

[lachttan.bastr]

model na tovarenskom pojazde bude vzdy tak trocha " freelance"

Jak jistě znalejší doplní, problémem továrních pojezdů v TT jsou německé předlohy. Starorakouské lokomotivy měli krátké rozvory. V modelu by se okolky dle NEM dokonce i překrývaly. Daň za ostré modelové poloměry. Takže pojezd bude vždy o kompromisu. Někdy se to i řešilo vnitřními nápravami bez okolku, ale vypadá to škaredě.

[Jan+Bjoern]

Jak jste na neco takoveho prisel?
Maximalni povolena vyska okolku podle NEM neznamena, ze by nemohly byt nizsi. Uz je na case prestat delat "modely" s koly pripominajicimi krajec na pizzu jako to bylo zvykem u BTTB. To nebylo kvuli malym polomerum oblouku. To bylo kvuli krivym kolejim polozenym na koberci v obyvaku.
Dalsi vec je, ze pojezd jde udelat tak, ze okolky budou mit jen krajni napravy. Tak jako u nekterych skutecnych lokomotiv a tak, jak to byvalo dobrym zvykem v pocatcich velikosti TT u modelu HP Products a Herr.

[lachttan.bastr]

Děkuji za rozvedení myšlenky. Měl jsem na mysli tovární pojezd, např. od Tilliga, na který se napasuje "kastle". Stvořit pojezd na míru je samozřejmě nejlepší řešení, ale ne každý jest toho schopen. ... S těmi okolky je to zvláštně problematické, někdy i protichůdné. Aby to projelo oblouk a mizerně položené koleje, ale aby to i "solidně" vypadalo. Od toho se pak odvíjí i výška okolku. Nevím jak v TT, ale v H0 jsou modely s přesnými malými okolky, ale také jezdí jen na přesně přepočtených obloucích.

[dudlifuk]

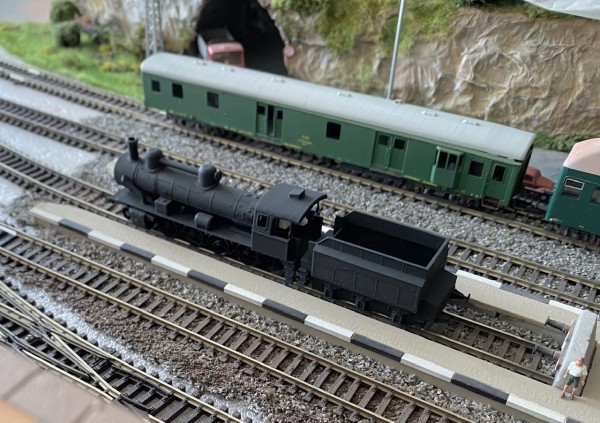

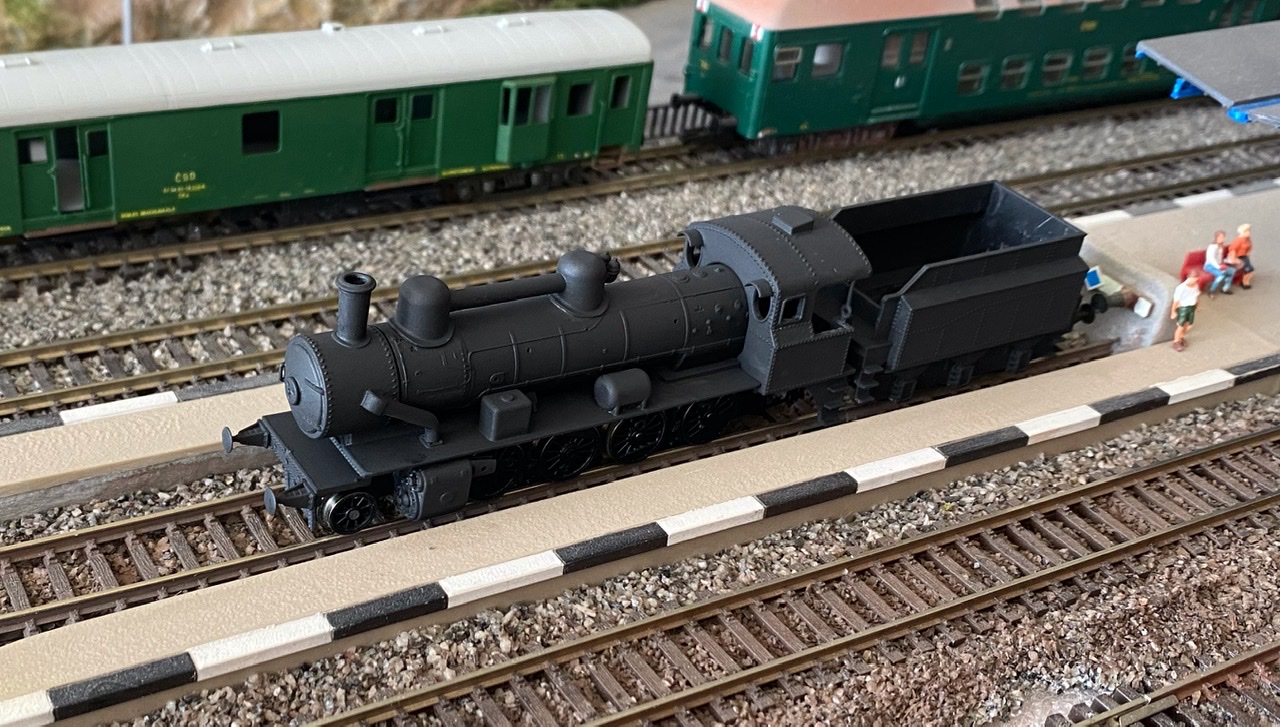

po konzultacii a podanej pomocnej ruke Medvidkom z timu Locolab som upravil budku lokomotivy. upravou prejde aj tender, rozhodol som sa pouzit povodny pojazd Piko a pouzit aj dps pre dekoder. Zdenku dik !
