ACME ŠKODA X62, X63, X71, X72

[kpt.Budha]

Ano, mám tam projekt od pana Jacka. Ale o tom mapování to úplně není, ne? Když vezmu čistý dekodér, kde je na prvních 12 tlačítkách 12 funkčních výstupů a nerozsvítím tu jednu dálku žádným, tak mi nepomůže jakékoli mapování - nebo se mýlím?

[hummus]

A na analogu svíví jak má? Třeba je ta LED po smrti.

[kpt.Budha]

To bohužel nezjistím, nemám vhodný analogový zdroj. Ale přišlo mi, že když už to tady občas také někdo řešil, tak že by to nemuselo být špatnou LED. Zkusím ale popřemýšlet, k čemu bych to připojil na vyzkoušení.

[kpt.Budha]

Analog jsem nevyzkoušel, ale zapojil jsem celý diodový modul na druhou stranu, tam dálka jde. Což nevím, zda mi něco řekne, ale aspoň je jasné, že dioda je v pohodě.

[Jacek]

Ano, mám tam projekt od pana Jacka. Ale o tom mapování to úplně není, ne? Když vezmu čistý dekodér, kde je na prvních 12 tlačítkách 12 funkčních výstupů a nerozsvítím tu jednu dálku žádným, tak mi nepomůže jakékoli mapování - nebo se mýlím?

Narazil jsem na tuto diskuzi, moc z toho chytrý nejsem. Pro model Acme musí být dekodér MS440C. S verzí D nesvítí ani jedno dálkové. C a D se dá přepnout:
CV8=3 - typ C
CV8=4 - typ D

pokud jedno dálkové svítí a druhé ne, jsou hádám jen dvě možnosti. Buď je ta dioda vadná nebo bude nějaký překlep v CV. Pro tyto účely mám k většině projektů návody s tabulkou CV
https://jacek-modely.cz/zvukove-projekt ... ty-navody/

Dálkové jsou v těchto CV:
442=2 - číslo tlačítka
444=3 - světlo vpředu, výstup FA3
446=4 - světlo vzadu, výstup FA4

Zkontrolujte tedy tyto hodnoty.

[kpt.Budha]

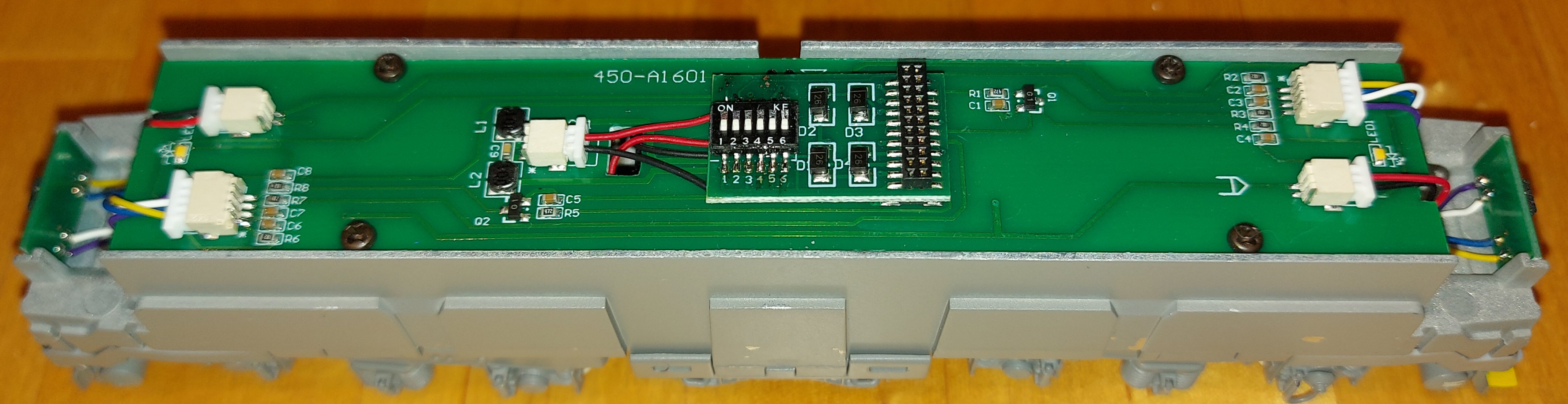

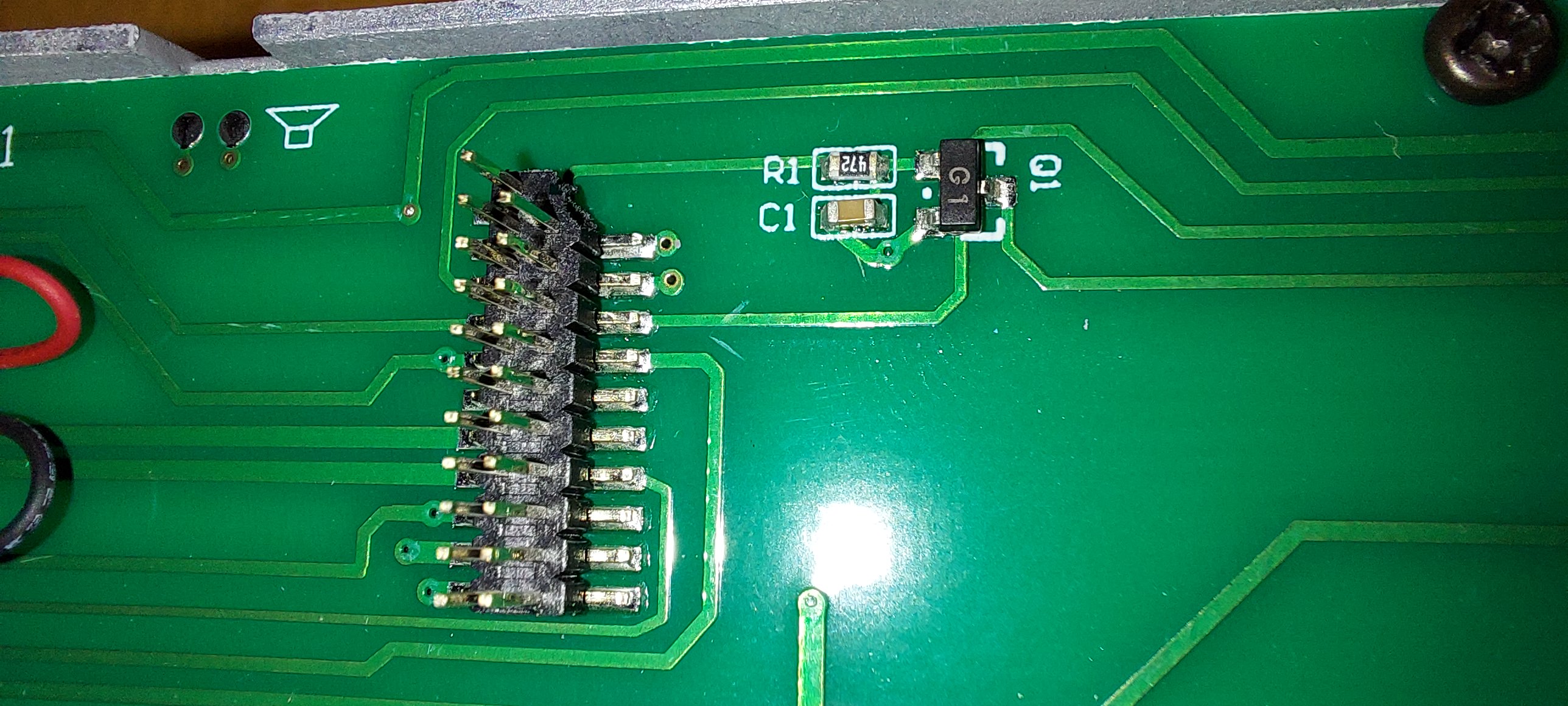

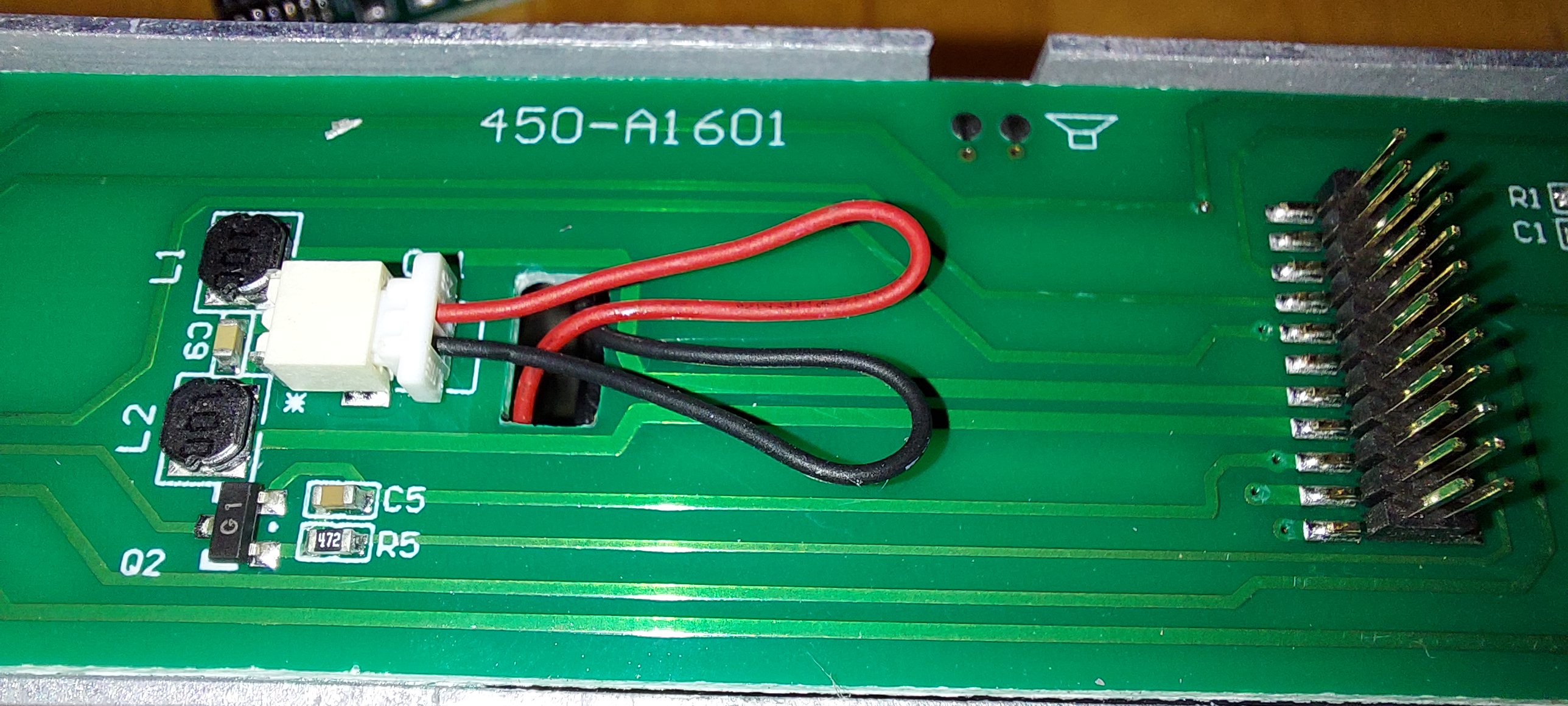

Díky, ale zde to asi mám dobře, zkoušel jsem i "prázdný" dekodér a promačkat všechny výstupy a jedna stále nesvítí. Dioda v pořádku, při zapojení na druhou stranu svítí. Asi tedy hardwarový problém? Využiju fotky kolegy horaka z před šesti let - mám asi pátrat po chybě v tranzistoru Q2? Popravdě netuším, jak zde něco změřit, abych zjistil chybu? Nebo to raději vzdát? Je to reflektor směrem do vagónů, asi ho úplně nepotřebuji

[Pavel-HP]

A je správně zaletovaná ta patice u C8-R6? Na foto to nevypadá moc dobře.

[kpt.Budha]

Tak po spoustě montování, rozmontování, měření, přemýšlení, nadávání jsem zjistil, že je v CV 130 hodnota 61, takže výstup FO4 nikdy nemohl svítit ve směru, v kterém jsem ho potřeboval Pevně doufám, že jednou takovéhle prkotiny uvidím na první pokus.

[jipol57]

Moc nechápu.
Podle Jackova projektu, má nastaveno plynulé rozsvěcení/zhasínání CV130,88. Tak jak se tam dostalo 61?

[kpt.Budha]

Tak to nevím, zda jsem si to tam sám nějak nacpal při různých pokusech a předvolbách, ale přijde mi, že v původním projektu je to také 61.
