Požadavky na podklady - fotky, plány, ...

Skutečná železnice, odkazy na fotografie, zajimavá místa, setkání apod.

Moderátoři: Michal Dalecký, Jarda H., radekkrupka

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod juroH0 » pon 22 dub, 2013 3:21 pm

Mám len celkový pohľad, detaily som nefotil. http://juroh0.rajce.idnes.cz/vsehochut#100_1043.jpg
pár ďalších fotiek je tu: http://www.vlaky.net/servis/galeria.asp?id=483
H0(e), DCC, epocha II-III
7", 1:4
Uživatelský avatar
juroH0

Příspěvky: 870
Registrován: stř 11 dub, 2007 12:59 pm
Bydliště: Slovensko

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Ferda » úte 29 říj, 2013 8:44 pm

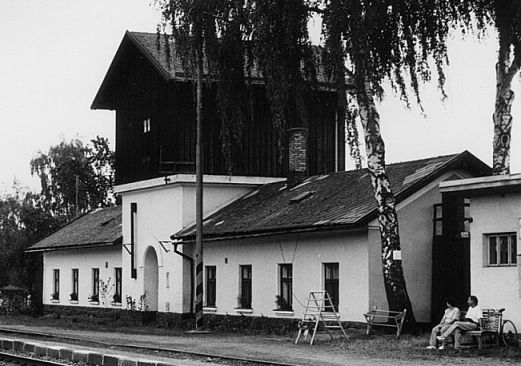

Nevíte někdo jaký typ budovy je na fotce, případně nemáte k ní někdo typový výkres?
Obrázek
H0 III-IV. Dokonalost je sen!
Uživatelský avatar
Ferda

Příspěvky: 1579
Registrován: stř 07 říj, 2009 3:34 pm
Bydliště: Ostrava

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod PaMi » úte 29 říj, 2013 9:03 pm

Ferdo to je modifikace tohoto:
http://moduly.vlakytt.cz/index.php?opti ... &Itemid=86
Radyme to má taky zase v trochu jiné modifikaci. Ale základ byl vždy stejný.
Chceš to rovnou v Corelu?
-- TT -- ČSD -- Jenom pro radost -- TrainController 8.0 Gold -- Moduly
Uživatelský avatar
PaMi

Příspěvky: 471
Registrován: úte 04 bře, 2008 1:57 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » stř 30 říj, 2013 6:39 pm

PaMi: Myslím, že se mýlíš, tvoje budova je podle normálií Rakouské severozápadní dráhy. Ta na fotce jim ani zdaleka neodpovídá.
Ferda: Víš, kde to je foceno? Kdybych se pokrájel, tak ten nápis nepřečtu. Zvláštní je prodloužení toho středního rizalitu dozadu, takhle se u nás nestavělo. Uspořádání dveří a oken je úplně stejné jako u StEGu, ale jejich budovy měly jiné nadokenní římsy. Teď zrovna mě nic nenapadá.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 4180
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod rawen » sob 30 lis, 2013 10:01 pm

Ahoj.

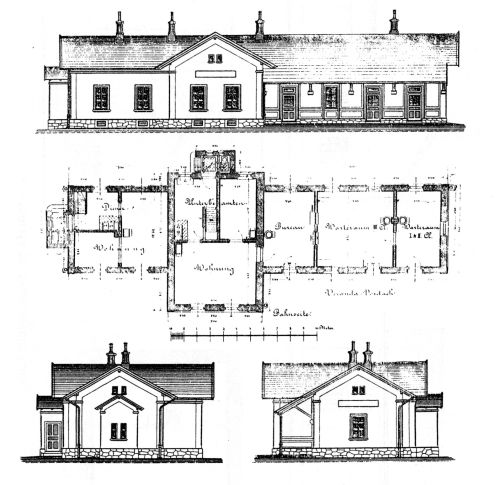

Prosím o podrobnější / kvalitnější výkres této budovy. V reálu (zrcadlově) a v břízolitové modifikaci se vyskytovala ve Ptení (Ptenském Dvorku). V současnosti je ze dvou třetin stržená...:(

Dále poprosím o podklady k vodárně z téže stanice. Zřejmě by šel použít komerční základ "Vodárna Protivec" a dotvořit, ale rozsah dotvoření je zde poměrně velký.

Děkuji, Radek

P.S.: Fotky (a paměť) mám, jde mi hlavně o výkresy.
Přílohy
TT moduly Olomouc
TT moduly Olomouc - diskuze
zahradní 30mm železnice od REGNERa
rawen

Příspěvky: 1450
Registrován: stř 08 dub, 2009 10:42 am
Bydliště: Prostějov

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod rawen » stř 04 pro, 2013 5:06 am

I když se dosud nikdo neozval, přidám doplňující otázku. Zdali někdo neví, kdy přibližně byly původní nádražní budovy na trati 271 (Ptení, Konice) "vylepšeny" břízolitem a širokými kastlovými okny trojáky.

Díky, Radek
TT moduly Olomouc
TT moduly Olomouc - diskuze
zahradní 30mm železnice od REGNERa
rawen

Příspěvky: 1450
Registrován: stř 08 dub, 2009 10:42 am
Bydliště: Prostějov

Re: České a moravskoslezské lokálky 1895-1910

Příspěvekod Sadman111 » úte 10 pro, 2013 11:18 am

Zdravím všechny,

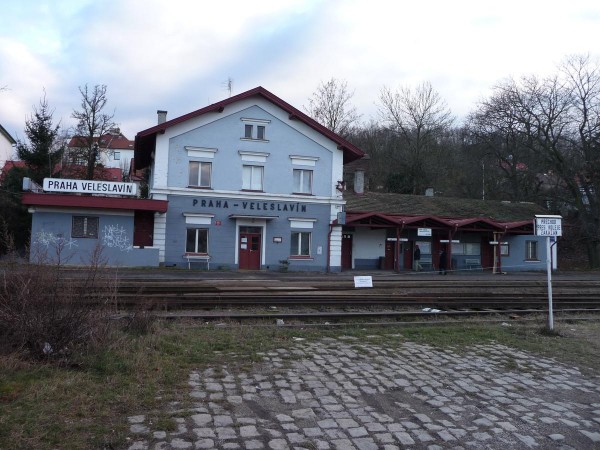

rád bych se pustil do stavby modulu TT Nádraží Veleslavín v Praze, ale nemohu nikde sehnat okótovaný nákres nádražní budovy.
Neveděl by někdo, kde by se dal získat? Snad už zde tento typ stavby není, já jsem jej nenašel.
Přikládám foto.
Díky za reakce
Přílohy
Sadman111

Příspěvky: 3
Registrován: čtv 05 pro, 2013 10:09 pm

Re: České a moravskoslezské lokálky 1895-1910

Příspěvekod milan ferdián » úte 10 pro, 2013 11:47 am

Zkus publikaci Česká nádraží II.díl/Buštěhradská dráha,str.219 atd.Přímo staniční budova Praha - Veleslavín tam není,ale stejný základ měly použité stanice Otvovice a Praha-Stodůlky.Zákolany,Černovice u Chomutova a atd.Vím,že v jedné příloze Železničáři byl přímo výkres budovy Otvovice.
milan ferdián

Příspěvky: 10914
Registrován: ned 30 pro, 2007 5:48 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Sadman111 » čtv 02 led, 2014 12:42 pm

Skvěle, děkuji za odpověď.. Podobná budova je také stanice Bílý potok. Snažil jsem se sehnat knihu, bohužel nikdo v mém okolí jí nemá a za 900,- si ji asi kupovat nechci, takový nadšenec zatím nejsem .)
Neměl by někdo možnost vyfotit nákres některé z výše zmíněných budov, prosím?

Pokud jsem dobře zjišťoval, jedná se o typ budovy 253/H ?
Sadman111

Příspěvky: 3
Registrován: čtv 05 pro, 2013 10:09 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » čtv 02 led, 2014 8:30 pm

Sadman111: Na jaký e-mail ti ten sken můžu poslat? Ale výkres není úplný, neobsahuje všechny pohledy, budeš muset do archívu nebo přímo na místo.

Milan Ferdián: V citované publikaci je přímo Veleslavín a je to dobře, protože ta budova je jiná než všechny ty, které jsi tady vypsal. Otvovice jsou cca o 10 let starší a mají v přízemí okna i dveře klenuté, Zákolany, Černovice apod. mají jinak uspořádané dveře a okna, i když rozměrově ty budovy 1. třídy asi budou stejné (nekontroloval jsem). A na kraslické trati vypadaly zase ještě jinak (Svatava, Hřebeny). Ono to totiž bylo tak, že ty Zákolany apod. původně neměly staniční budovy vůbec, jen strážní domky, a přístavby formou pozměněných staveb staničních budov 1. třídy se doplňovaly až v 80. - 90. letech 19. stol., takže opravdu vypdají trochu jinak.

Sadman111: Ne, normálie 253/H to není. Normálie 253/H je c. a. k. Rakouských státních drah (kkStB), ale Buštěhradská dráha (BEB) měla vlastní sadu normálií a používala je (případně mírně upravené) všude. A Bílý Potok pod Smrkem je vůbec unikum, Frýdlantské okresní dráhy jsou z hlediska normálií používaných v českých zemích úplně mimo, protože veškeré jejich pozemní stavby provedla berlínská firma Herrmann Bachstein, která pak byla i spolumajitelem FOD, takže tam se na nějaké rakouské zvyklosti nehledělo vůbec. Kromě toho budova v Bílém Potoce není normálii 253/H podobná ani vzdáleně. (Nebo jsi myslel Bílý Potok z toho komiksu o Aloisi Nebelovi? :mrgreen: Ale to je fikce...) Normálie 253/H byly použity např. v Javorníku ve Slezsku, ve Zlatých Horách, ve Štítech, na tratích K. Vary - Potůčky (např. Horní Blatná), Rakovník - Louny (např. Mutějovice) i jinde.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 4180
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Sadman111 » úte 07 led, 2014 11:26 am

misasmutny@seznam.cz děkuji mnohokráte :)

měl jsem na mysli právě Javorník, jen jsem napsal blbost. Ten je ovšem také trochu jiný.
Sadman111

Příspěvky: 3
Registrován: čtv 05 pro, 2013 10:09 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Janek.KP » úte 07 led, 2014 4:15 pm

Ahoj, nemáte prosím ve svých archivech plánek menšího zděného skladiště? Nějaké užší, okolo 10-15m, délka cca 40m?

A doplňující dotaz ke kůlnám na uhlí - šířka ( bez přesahu střechy a "rampy" ) byla vždy okolo 6m?

Díky moc za odpovědi.
ČSD, IV epocha, TT, digitál
Uživatelský avatar
Janek.KP

Příspěvky: 115
Registrován: čtv 03 kvě, 2012 4:32 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Jarda H. » úte 07 led, 2014 5:14 pm

To Janek.KP
A není něco v tomhle vláknu : viewtopic.php?f=11&t=4380
TT - analog - ČSD/DR, DB - III / IV
Uživatelský avatar
Jarda H.

Příspěvky: 2645
Registrován: čtv 30 srp, 2007 6:25 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Janek.KP » úte 07 led, 2014 6:03 pm

Jarda H. píše:To Janek.KP
A není něco v tomhle vláknu : viewtopic.php?f=11&t=4380


jestli jsem se nepřehlédl, byly tam jenom dřevěné, ne zděné skladiště :(
v nejhorším vezmu metr a zajedu se někam podívat ( Slaný, Dvůr Králové, Česká lípa ) ;)
s kůlnou na uhlí to bude horší. Článek od Hanka na www.hekttor.biz o výtopnách jsem četl, tam je jedna malá kůlnička 10x6m uvedená a v publikaci Stavba depa od ŽM je 13m dlouhá kůlna ze Sedlčan, ale chybí zrovna údaj o šířce.
ČSD, IV epocha, TT, digitál
Uživatelský avatar
Janek.KP

Příspěvky: 115
Registrován: čtv 03 kvě, 2012 4:32 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Jarda H. » stř 08 led, 2014 4:20 pm

Janek.KP píše: jestli jsem se nepřehlédl, byly tam jenom dřevěné, ne zděné skladiště :( .....


Něco ze vzpomínek :lol: - vzpomněl jsem si, že tu kdosi kdysi prezentoval pěknou stavbu zděného skladiště v H0, a nakonec jsem to našel :
http://radovanov.rajce.idnes.cz/Skladiste_HO/#
Uživatel Radek, bydliště Pražmo - zkus ho kontaktovat, třeba ti pomůže ?!
TT - analog - ČSD/DR, DB - III / IV
Uživatelský avatar
Jarda H.

Příspěvky: 2645
Registrován: čtv 30 srp, 2007 6:25 pm
