Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod ladiznet » čtv 30 črc, 2020 7:04 pm

Svět železnice jsem si objednal a článek je velmi, velmi zajímavý :) Díky.

Existuje technický plán točny? Nejlépe té, které se používali na vejprtské trati ... ty uzavřené (Křímov, Vejprty). V knize od p. Kadlece sice plán je, ale v nepoužitelné kvalitě.
www.usTTi.cz - ústečtí modeláři
Uživatelský avatar
ladiznet

Příspěvky: 650
Registrován: sob 25 črc, 2009 4:04 pm
Bydliště: Ústí nad Labem

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod vojtas » stř 05 srp, 2020 2:31 pm

Nemá někdo plánky ke stanici Kouřim? Jde mi hlavně o sklony a osovku kolejí. Díky moc :)
TT
Uživatelský avatar
vojtas

Příspěvky: 990
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod pechat » úte 11 srp, 2020 7:00 pm

Zdravím, sháním teď tyhle knihy “Detail-normalien kk.st.bahn - Gebaude”. Nevíte někdo kde by se mohli nacházet. Díky
pechat

Příspěvky: 9
Registrován: pát 20 zář, 2019 7:11 am

Re: České a moravskoslezské lokálky 1895-1910

Příspěvekod pechat » ned 27 zář, 2020 6:07 pm

Zdravím, nevíte někdo jak daleko se od sebe dávali budovy na místních drahách, zda na to byla nějaká norma nebo v každé stanici jinak. Díky
pechat

Příspěvky: 9
Registrován: pát 20 zář, 2019 7:11 am

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Bw_Ig » pát 16 říj, 2020 5:36 pm

Podklady - dívání.
Občas se něco objeví v listinné podobě. Ony i digitální knihovny v době Corona-viru spustily opět "neveřejné" zdroje. Tedy nemusíte toto kupovat na Aukru. Tak zde odkaz na propagční tiskovinu: Protektoratsbahnen Böhmen und Mähren = Protektorátní dráhy Čech a Moravy, ISSN 1805-5354, Prag: Verkehrsministerium, 1939-1941, 3 ročníky (3 tiskoviny). Vše se dá opět jednoduše stáhnout, a to i jednotlivé stránky v dost dobrém zobrazení. Pěkné dívání i čtení:
http://www.digitalniknihovna.cz/mzk/per ... ity=public
Bw_Ig

Příspěvky: 140
Registrován: pát 01 led, 2016 6:10 pm

Re: Webová galerie normálií železničních pozemních staveb

Příspěvekod pavmar » ned 08 lis, 2020 2:18 pm

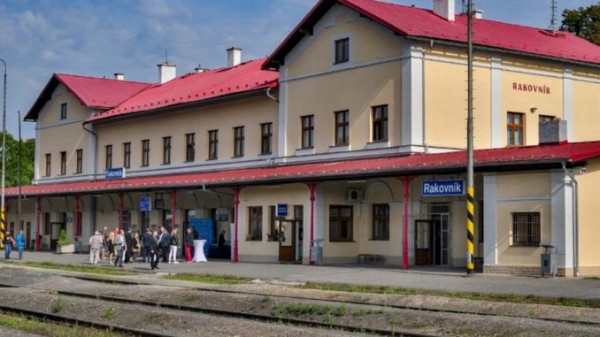

netušíte někdo jestli existuje nějaký nakres nádražní budovy Rakovník
https://www.google.com/search?q=RAkovn% ... qlq3_gv_nM
Přílohy
H0
Moduly a kolejiště
Epocha IV-V
DCC MINIBOX
pavmar

Příspěvky: 226
Registrován: ned 10 úno, 2008 8:12 pm

Re: Webová galerie normálií železničních pozemních staveb

Příspěvekod dfrolek » ned 08 lis, 2020 6:18 pm

Nejsem si jistý, ale nějaká taková větší nádražní budova je na vloženém dvojlistu této publikace. Určitě je tam Městečko u Křivoklátu :)
https://www.cervenyknir.cz/autor-neuveden-mala-zeleznice-d-4-planky-draznich-budov-38854v
Uživatelský avatar
dfrolek

Příspěvky: 125
Registrován: pon 30 srp, 2010 6:58 am

Re: Webová galerie normálií železničních pozemních staveb

Příspěvekod dfrolek » ned 08 lis, 2020 9:37 pm

Tak jsem to v tom sešitu ověřoval, budova Rakovnického nádraží to určitě není. Omlouvám se za dezinformaci..
Uživatelský avatar
dfrolek

Příspěvky: 125
Registrován: pon 30 srp, 2010 6:58 am

Re: Webová galerie normálií železničních pozemních staveb

Příspěvekod hank » ned 08 lis, 2020 10:45 pm

dfrolek píše:Tak jsem to v tom sešitu ověřoval, budova Rakovnického nádraží to určitě není. Omlouvám se za dezinformaci..


Není, poněvadž je to Praha-Hostivař. :lol: (V příručce ještě doznívala snaha kdeco na dráze utajovat, takže tam zásadně nejsou uvedeny názvy stanic a zastávek, odkud jsou zveřejněné plánky...)

Rakovnická budova byla postavena podle normálií Rakovnicko-protivínské dráhy, což byl takový exot, protože to byla úplně první dráha postavená v Čechách státem po slavném krachu vídeňské burzy v roce 1873. Není mi známo, že by se tento projekt použil i někde jinde, aspoň určitě ne v zemích Koruny české.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 4395
Registrován: stř 24 čer, 2009 4:43 pm

Žst. Benešov u Prahy

Příspěvekod Marthin » čtv 26 lis, 2020 7:32 am

Zdravím,
chtěl jsem se zde poptat, či někdo nemá scan plánku výpravní budovy v Benešově u Prahy - stačí čelní a levá boční stěna z pohledu nástupiště.
díky moc
M.
Marthin

Příspěvky: 96
Registrován: úte 02 črc, 2019 9:35 am

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Polabský » pon 30 lis, 2020 8:26 pm

Hezký dobrý den vespolek,
obracím se na Vás všechny s návrhem na podporu záchrany historie.
https://www.petice.com/zachrame_nadrazi ... urce=email
Zvažte prosím podporu této petice.
Děkuji uctivě,
Polabský
Polabský

Příspěvky: 747
Registrován: ned 26 úno, 2012 7:45 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Bw_Ig » pon 14 pro, 2020 2:57 pm

Prosba pro kolegu "hank":
Pane kolego nemáte skenované podrobné výkresy budov a zařízení k prvním sekundárním místním drahám:

Kriegsdorf / Valšov – Römerstadt / Rýmařov (délky 14,30 km) uvedená do provozu 15. 10. 1878,
Erbersdorf / Milotice nad Opavou – Würbenthal / Vrbno pod Pradědem (délky 20,70 km) uvedená do provozu dne 5. 12. 1880

a to přesněji k budovám vodáren s lokomotivní remízou, nebo samostatné budovy vodáren - vodárenské studny, a též vodárna stanice Breiteenau / Široká Niva.

Obě dráhy byly stavěny a první roky provozovány společností Moravsko-slezské centrální dráhy M.S.C.B.
Spíše předpokládám že tyto plány z doby výstavby (nebo později) asi nebudou. Přesto vznáším tento dotaz a prosbu. Děkuji za odpově´d, byť bude negativní.

Píšu to sem, protože jsem Vám psal na email (asi před měsícem), a nebylo zatím odpovězeno (asi se to ztratilo v drátech). Děkuji.
Bw_Ig

Příspěvky: 140
Registrován: pát 01 led, 2016 6:10 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Alda C. » pon 04 led, 2021 8:35 am

Dobrý den,

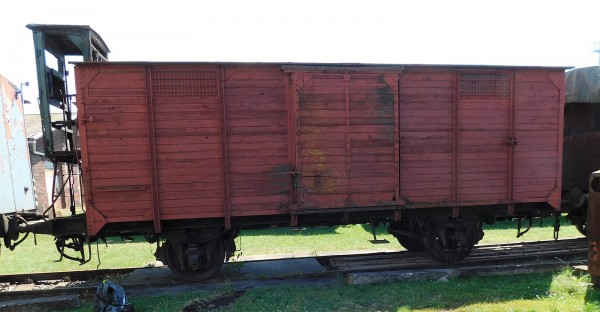

obracím se na vás, znalce a odborníky, s prosbou o pomoc. Pro připravovaný papírový model (1:25) sháním fotografie "interiéru" krytého nákladního vozu původní řady Gg ČSD (s brzdařskou budkou či bez), nebo podobného vozu. Model by měl představovat vůz ve stavu na přelomu dvacátých a třicátých let ("krátce" po vyrobení). Mám sice k dispozici sestavné výkresy, ze kterých se dají detaily uvnitř vozu vyčíst, ale rád bych měl jistotu. Na netu jsem nějaké fotky našel, ale bohužel na nich není vidět vše. Jeden takový vůz se nachází v Železničním muzeu Výtopna Jaroměř (téměř v původním stavu), ten mám fotograficky zdokumentovaný, ale jen z vnějšku.

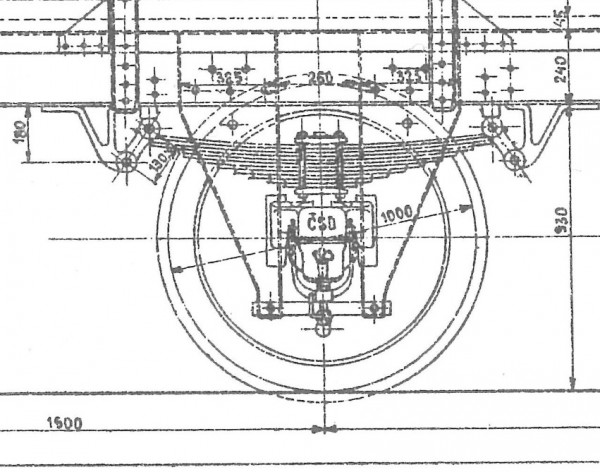

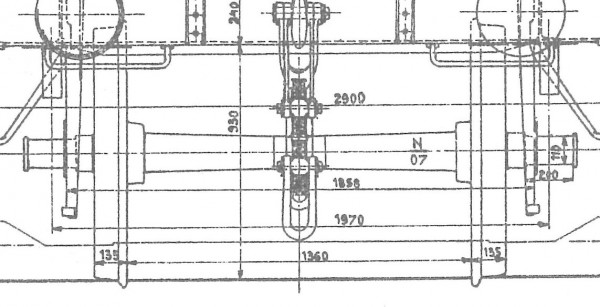

Dále se chci prosím zeptat, jestli nemáte k dispozici výkres kluzného ložiska vzor N/19 a dvojkolí s nápravou vzor N/07 (popřípadě i pružnic, rozsoch, atd.). Nebo alespoň tip, kde bych mohl pátrat (publikace, archivy, ...) - viz obrázky níže.

Děkuji za jakoukoliv odpověď.

Aleš Cupák
Přílohy
Alda C.

Příspěvky: 1
Registrován: úte 28 led, 2020 11:50 am

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Rtep » pon 04 led, 2021 1:47 pm

Pěkné odpoledne a všem krásný a šťasný Nový rok.

Pro příznivce tramvají - tramvajových lokomotiv, nebo také Kastenlok je nyní k dispozici ke stažení kniha s plánky, fotografiemi a tabulkami.
Obrázek

tady je link ke stažení :
https://link.springer.com/book/10.1007/978-3-0348-6560-9

Určitě to mnozí oceníte, tato kniha vyšla v roce 1980. Napište potom, až to prohlédnete, jak se Vám to líbilo.
Uživatelský avatar
Rtep

Příspěvky: 307
Registrován: stř 08 dub, 2009 8:23 am

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod pechat » ned 17 led, 2021 10:25 am

Zdravím. Má někdo fotografie nebo výkresy vozů Fk (kkStB) a Gd (StEG). Díky
pechat

Příspěvky: 9
Registrován: pát 20 zář, 2019 7:11 am
