České a moravskoslezské lokálky 1895-1910

[UncleFardy]

Děkuji. Co se týče těch oplenů, tak v seznamu 1927 jsem čísla 12379 a 12380 nenašel, ale našel jsem velmi početnou skupinu vozů Olk 9-21578 až 9-21995, do které jsem si myslel, že by vůz mohl patřit. Všechny parametry sedí, pouze vůz na výkrese nemá uvedenu váhu vozu, tu jsem porovnat nemohl.

[radeksindy]

tak v seznamu 1927 jsem čísla 12379 a 12380 nenašel

Protože jsem blbec Správně Ol 9-12709 a 710, předtím Jh 685-379 a 380.

našel jsem velmi početnou skupinu vozů Olk 9-21578 až 9-21995, do které jsem si myslel, že by vůz mohl patřit. Všechny parametry sedí,

Sedět to bude na spoustu vozů, první opleny s rozvorem 3,8 m pro kkStB jsou z roku 1883 a ve velmi obdobných parametrech se vyráběly pořád. Jenom se liší v rámech, detailech, oplenech atd., prostě v tom pro modeláře podstatnějším. Takže bych zůstal u výše uvedených čísel.

[Bw_Ig]

Ještě kolegovi Hank a ostatním, se vrátím k problematice "konec provozu sacích brzd na tratích ČSD".

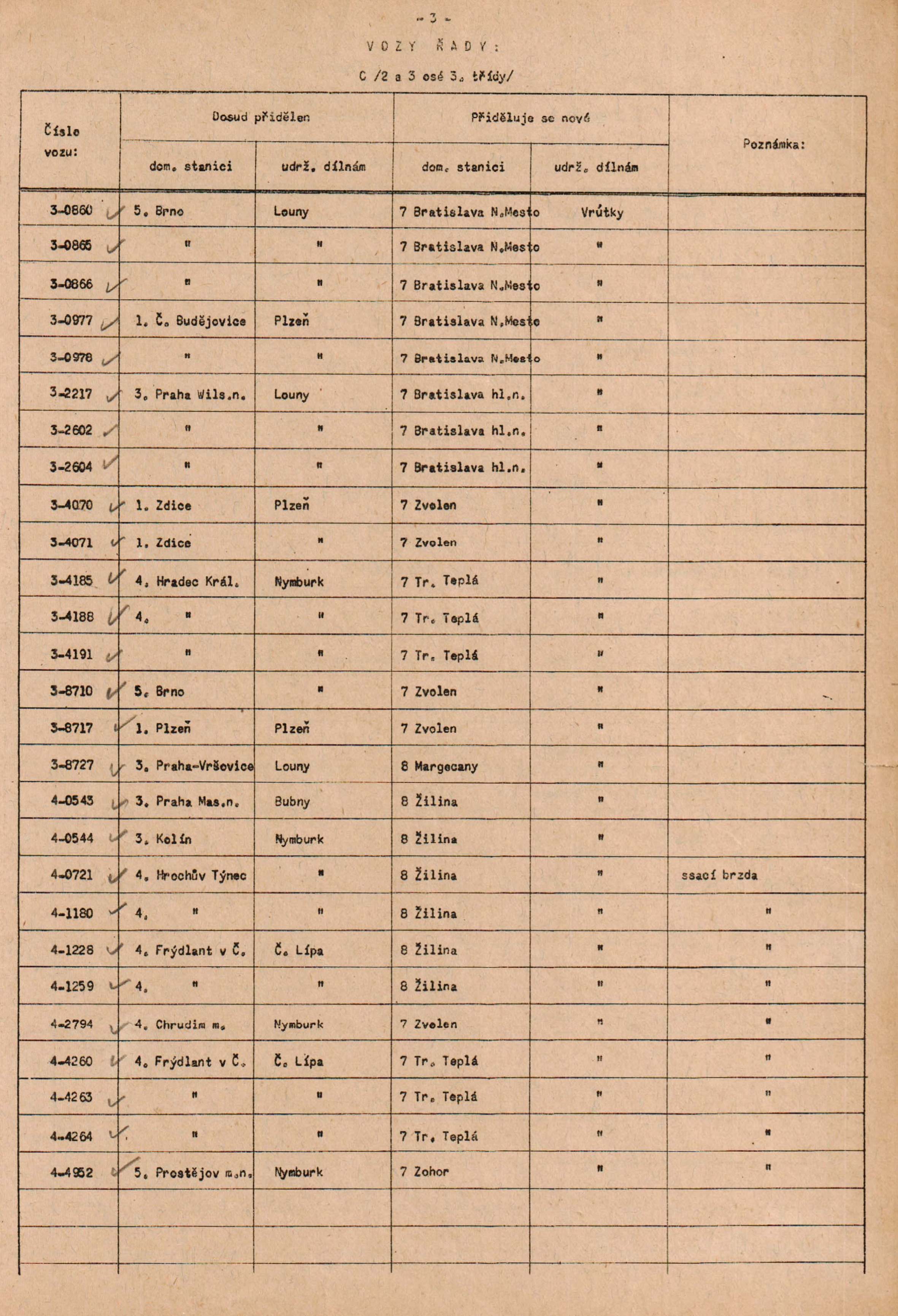

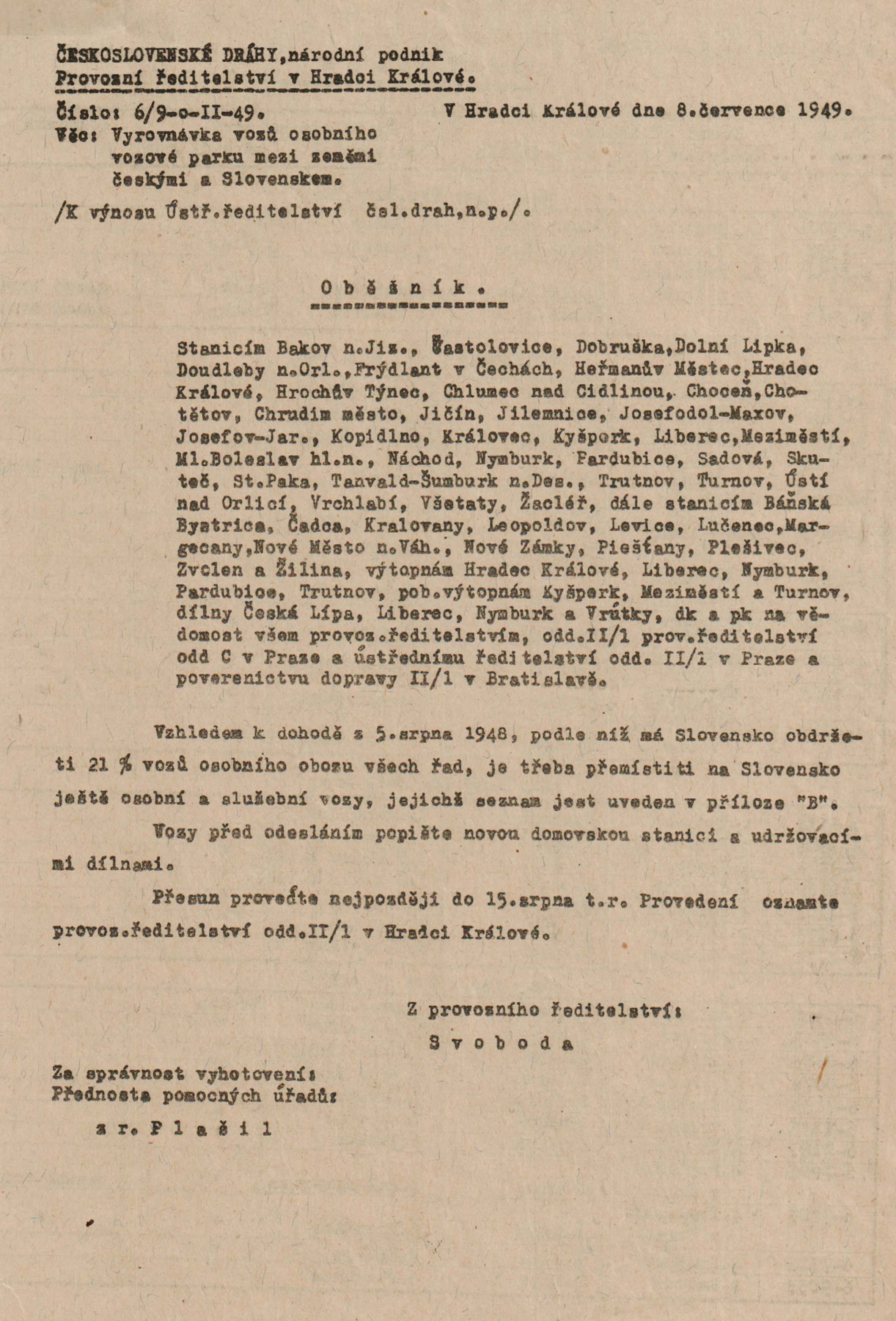

Ještě jsem dohledal jeden materiál z let 1949-1950 kdy probíhal "nařízený" přesun osobních vozů z České části ČSD na Slovenskou část ČSD.

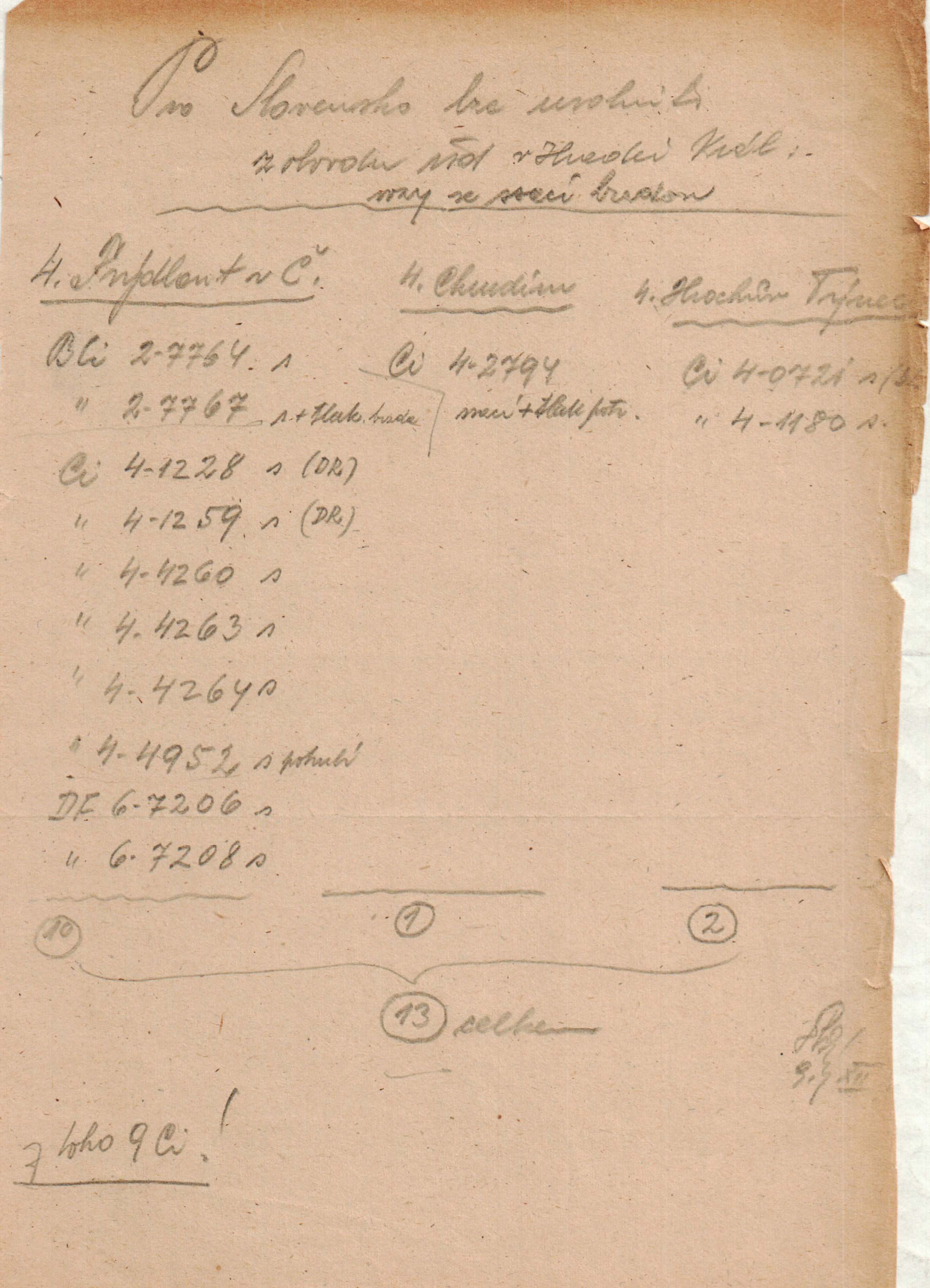

A zde se nám v seznamech předaných vozů objevuje skupina osobních vozů které mají jasně uvedeno "výstroj sací brzdy". Tedy neměly vůbec tlakovou brzdu a asi neměly ani potrubí tlakové brzdy? Jejich původ je zcela jasný a doložitelný dle původních domovských stanic. Co s těmito vozy se sací brzdou dělaly na Slovensku? (jezdily na ruční brzdění), asi se moc divily že to ještě existuje a stejně byla nepoužitelná, když všechny lokomotivy MÁV měly tlakovou brzdu.
Třeba původ od FOD mě nepřekvapuje použití sací brzdy, když zdejší 310.8 měly při předání k DRB v listopadu 1938 ještě sací brzdu a s tou byly ještě v květnu 1945 vráceny ČSD.
Děkuji za pozornost.

[radeksindy]

Část v seznamu uvedených vozů měla určitě potrubí tlakové brzdy, přinejmenším Ci 4-1228 a 59. Jsou to vozy původně ÖNWB a kkStB, které byly mezi válkami u BBÖ. První se tam taky ve skutečnosti vrátil, druhý asi na Slovensko odešel, ale za dva roky ho zrušili. Měl v té době 59 let Ci 4-4952 měl potrubí tl. brzdy, což dokument i potrvzuje. FOD jezdila se sací brzdou dlouho, tam bych se neexistenci výstroje pro tlakovou brzdu nedivil, ale doplnění potrubí byla snadná záležitost.

[Bw_Ig]

Už nevím kdy a kde, ale někdo měl dotaz "co je to za hromadu hlíny v zahrádce" ve stanici Mikulášovice místní dráha.

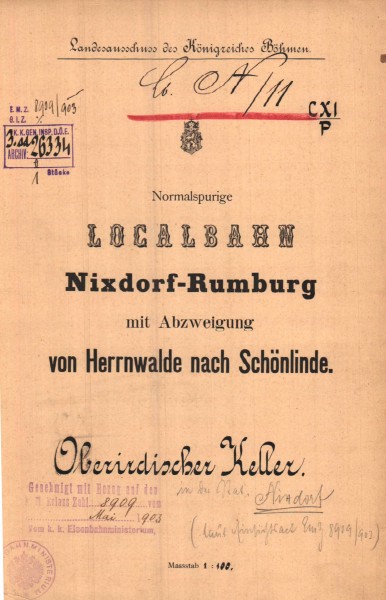

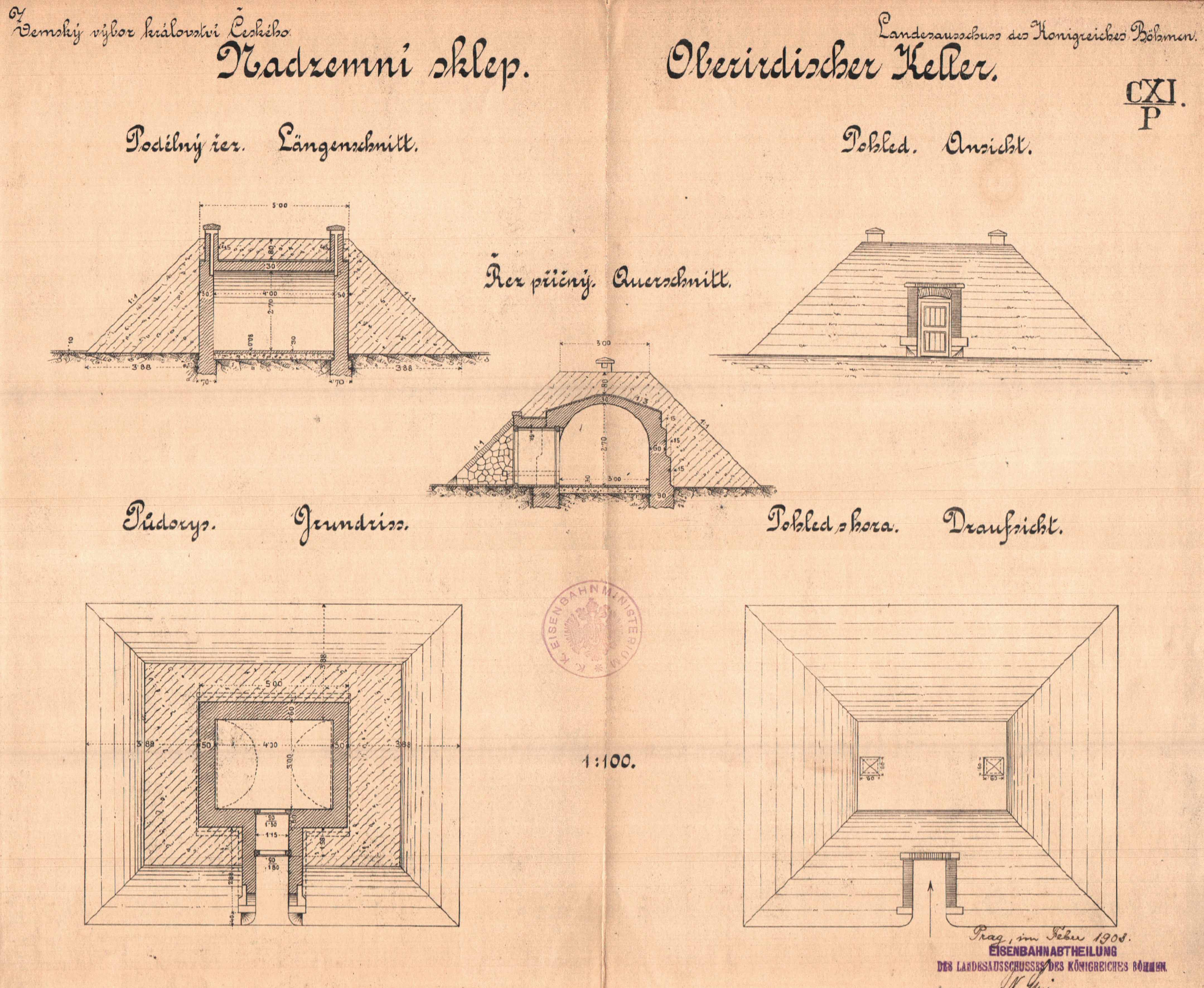

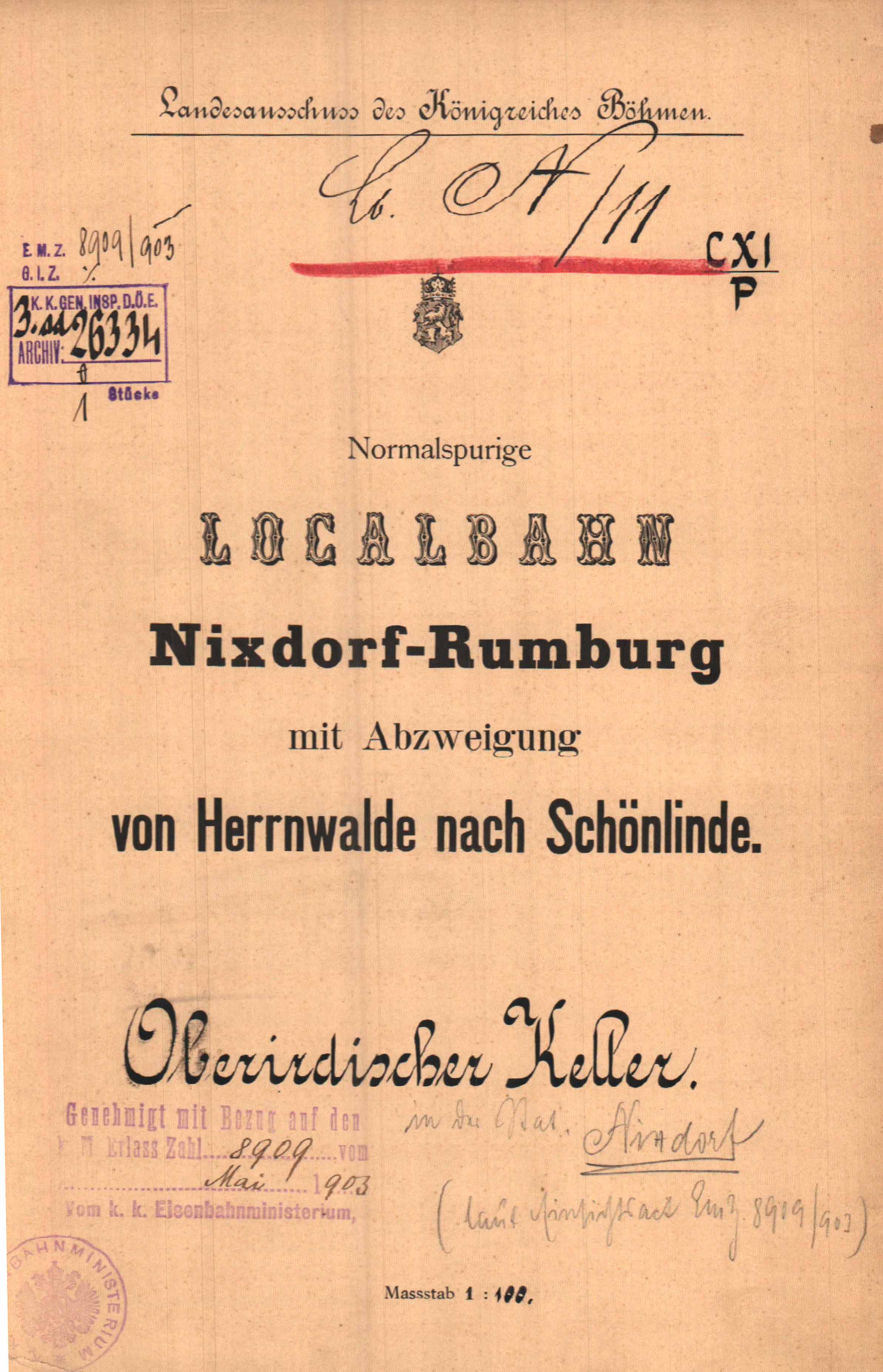

Tak jsem to našel i s příslušnou normálií ŽO-ZV.

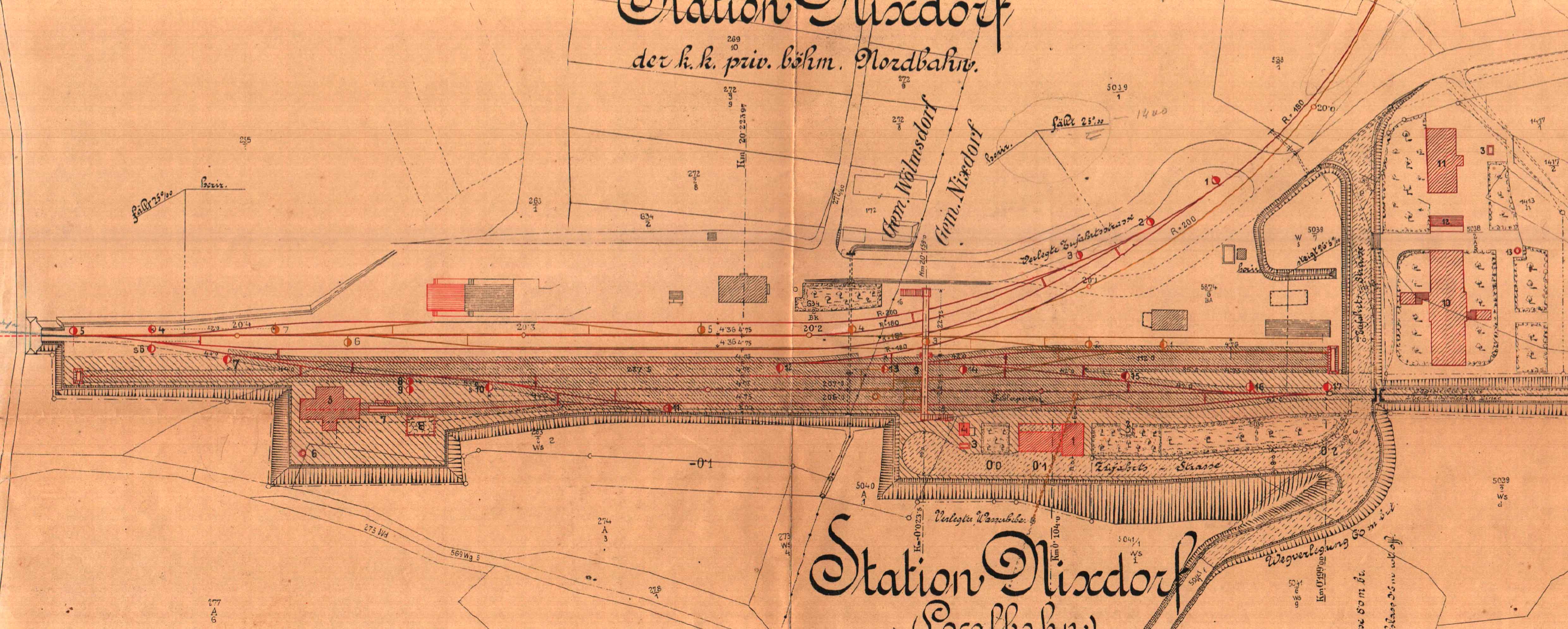

V kolejovém plánu před dokončením, ještě ta hromada hlíny není zakreslena.

[hank]

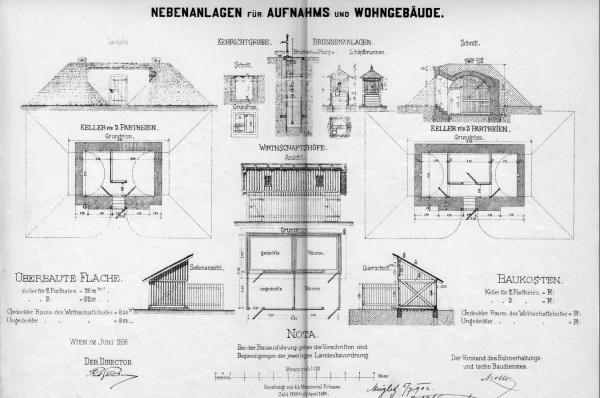

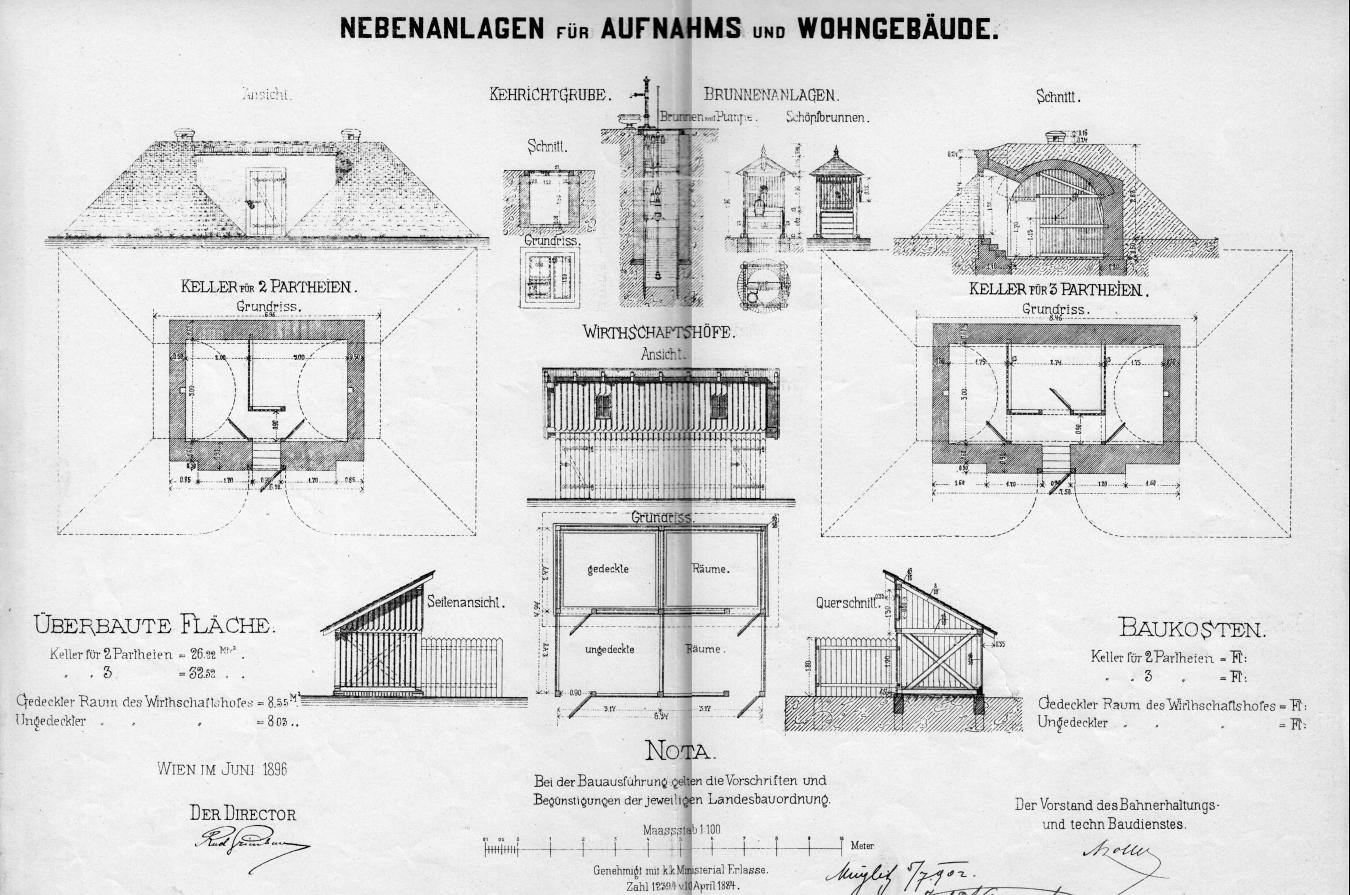

(Nad)zemní sklepy budovala pro personál svých lokálkových stanic i StEG.

[Bw_Ig]

Všiml jsem si toho až teď, příspěvek z roku 2019 od kolegy Hilla: Zajimá mě především výtopna Mikulášovice a remíza v Panském.
Možná už to za ty roky má, ale přidám to sem.

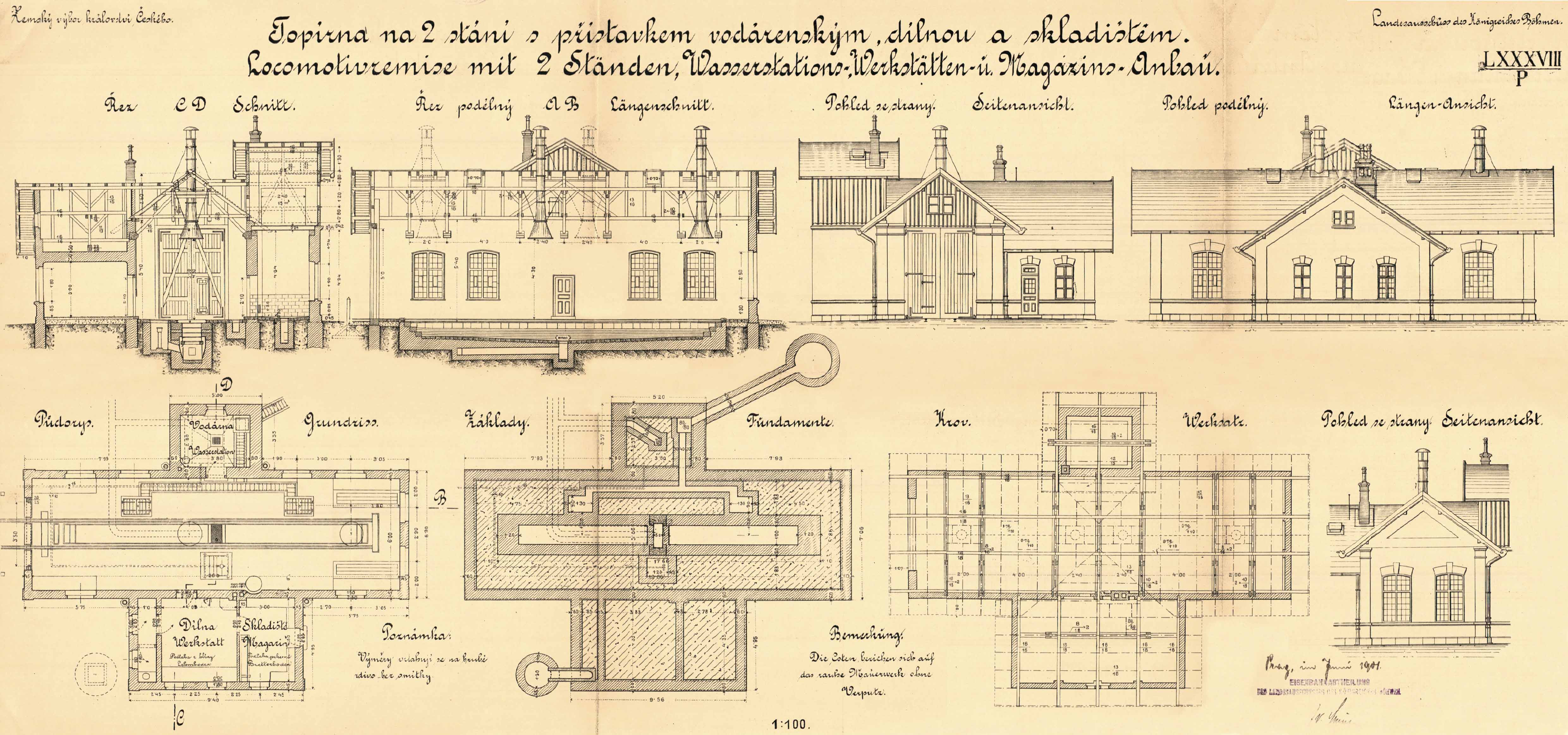

Mikulášovice remíza normálie LXXXVIII/P ZV-ŽO (výkres jsem dost zmenšil, má i tak na délku 100 cm).
Ale remízu v Panském jsem zatím archivně nenašel, má i tak dost zajímavé číselné označení normálie č. IX/H (?).

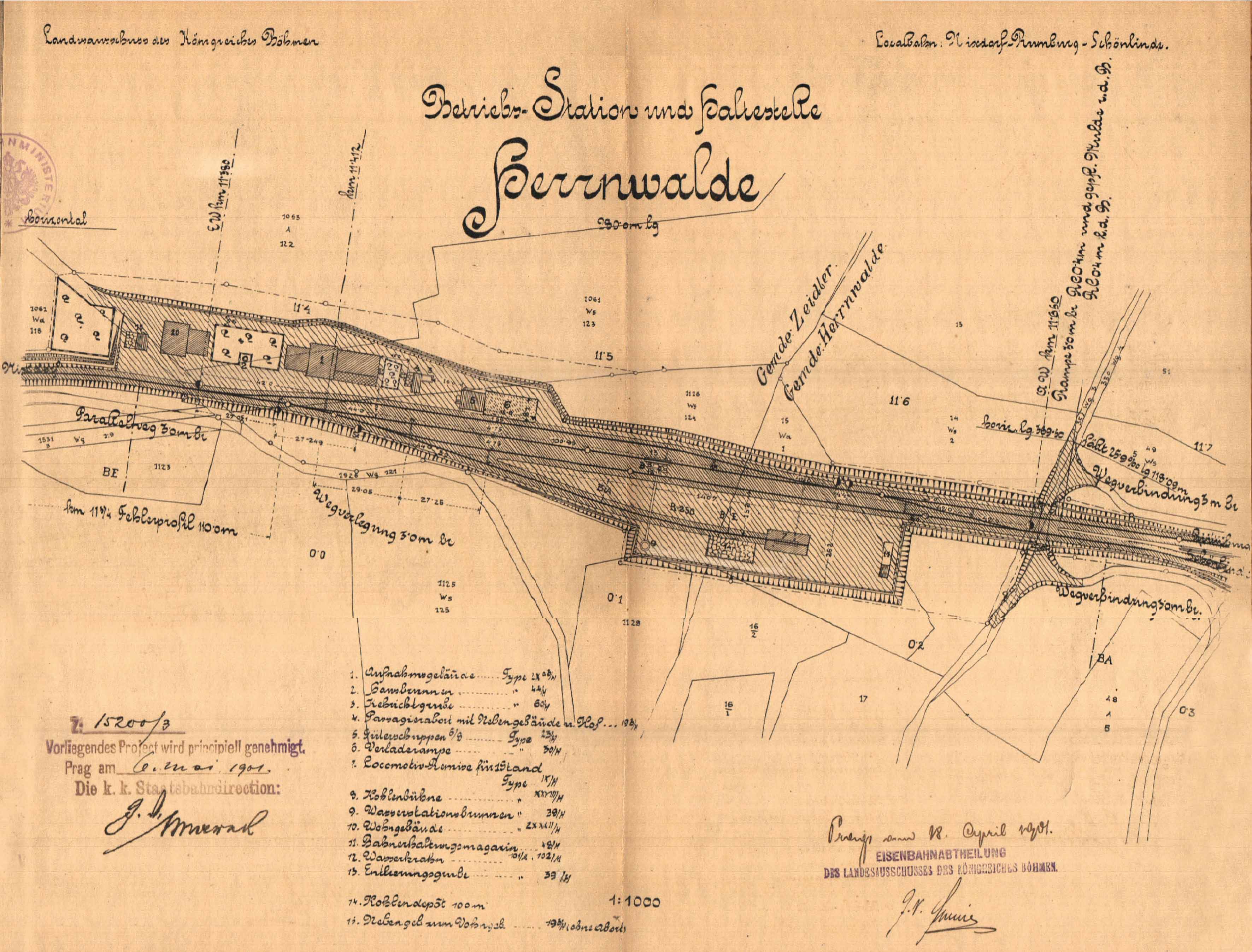

Přidám aspoň situační výkres stanice.

[hank]

Bw_Ig: Ta normálie LXXXVIII/P byla použita i v Polné?

[hank]

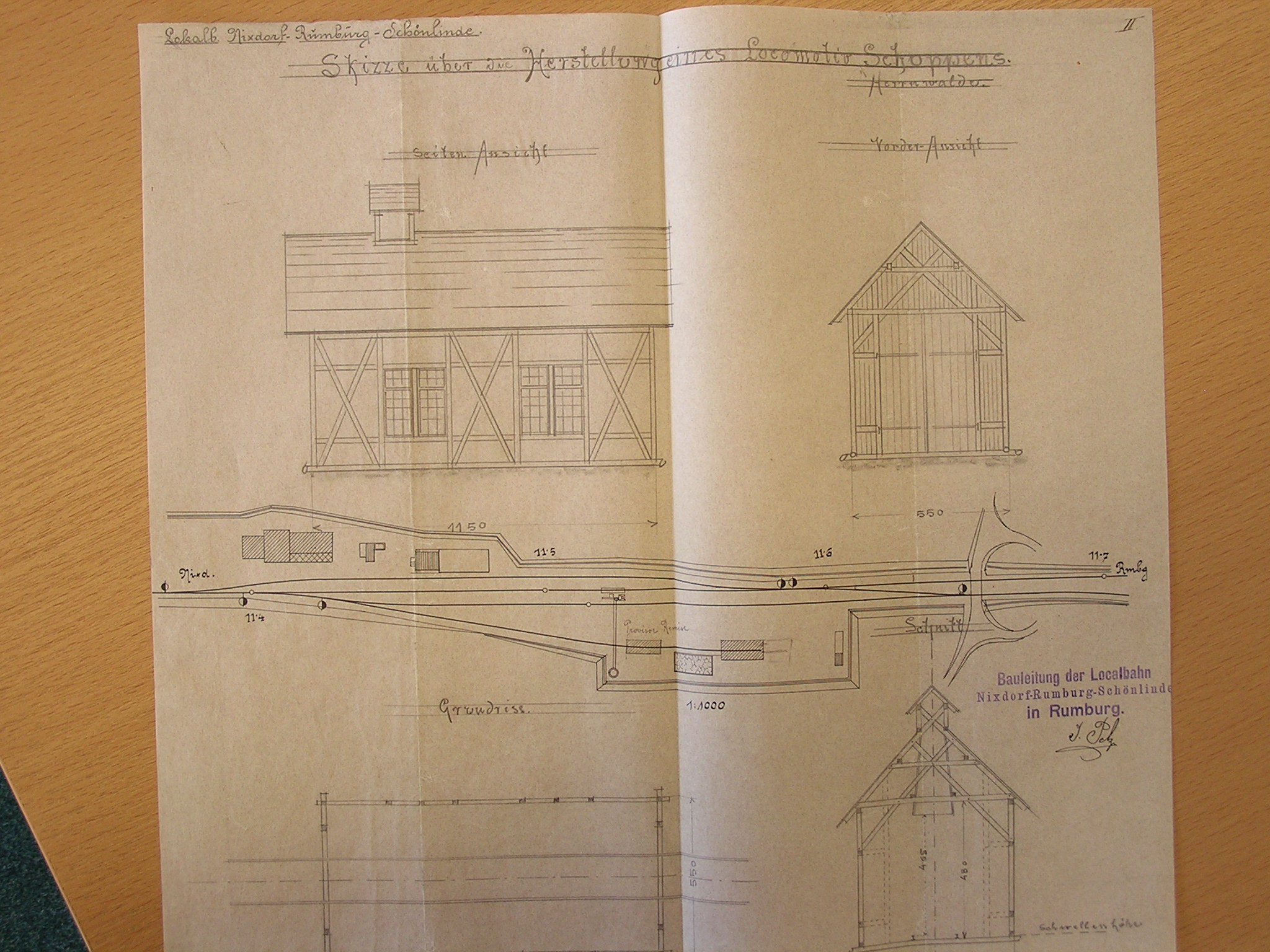

Remíza Panský: A co třeba tohle?

Ale kdybyste mě pokrájeli, tak fakt nevím, odkud to mám...

[Bw_Ig]

Pro modeláře i zájemce o historii tratí / Localbahn v Předlitavsku, tak přidám tři budovní normálie.

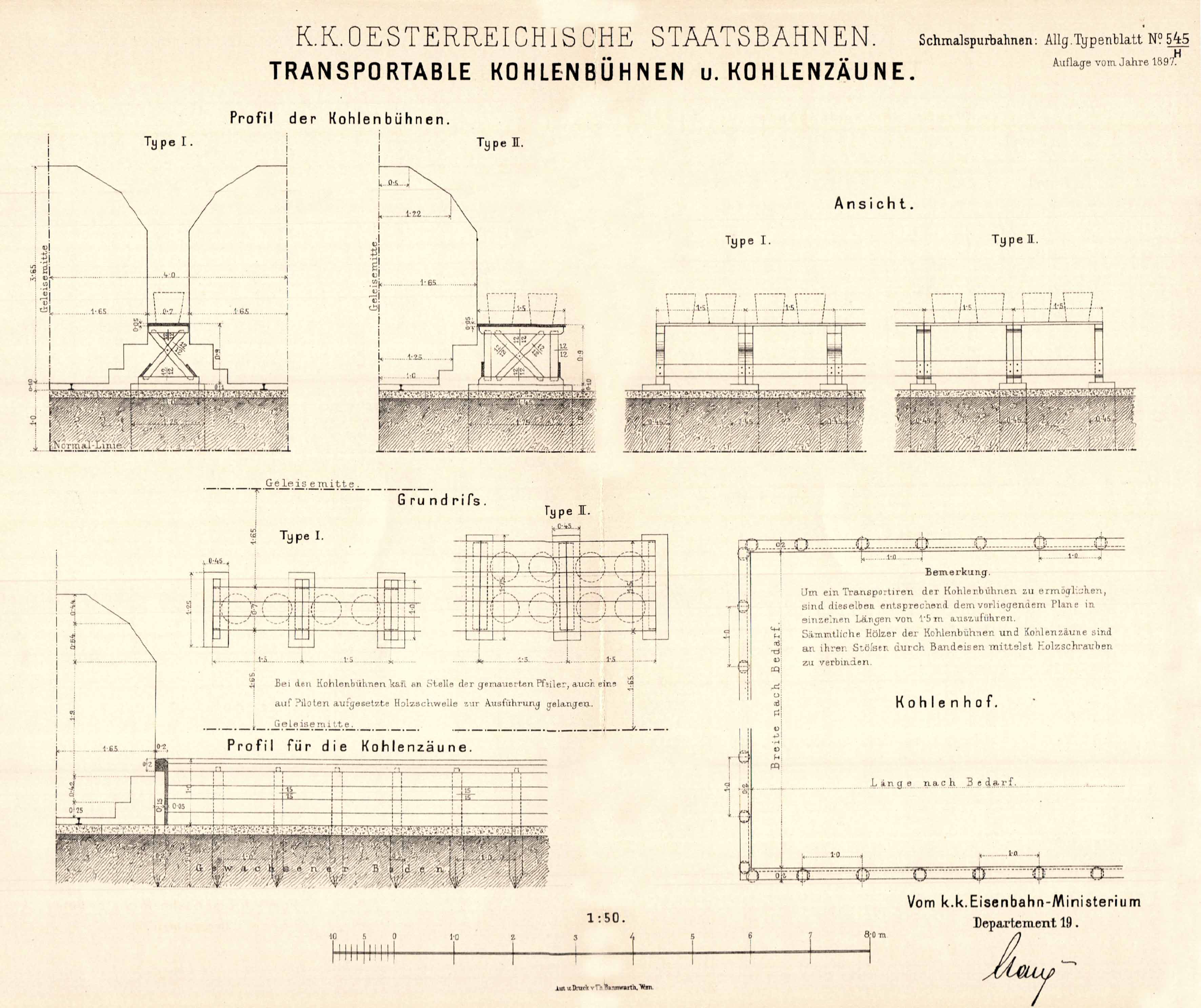

Rampa na uhlí - úzkokolejná varianta č. 545/H-1897-kkStB, ale použitelná i u normálních drah, například lokálka Jičín-Turnov.

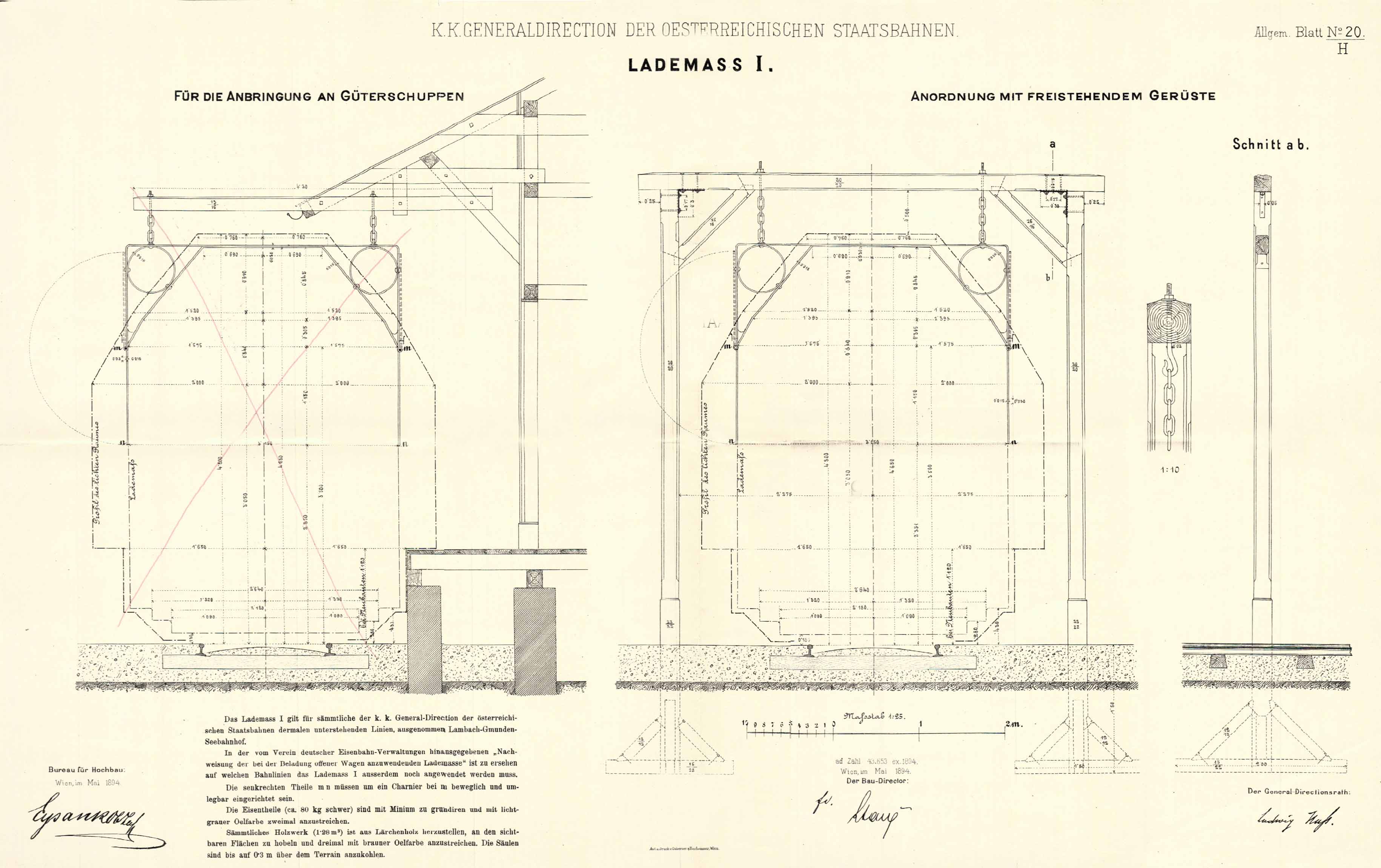

Obrysnice č. 20/H-1894-kkStB,

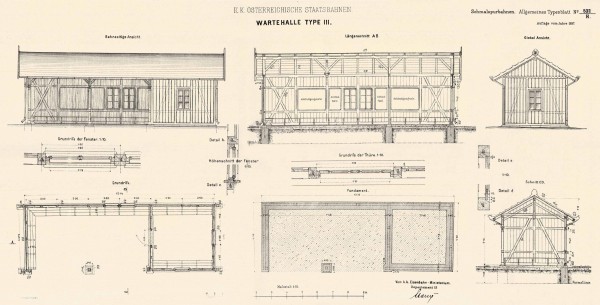

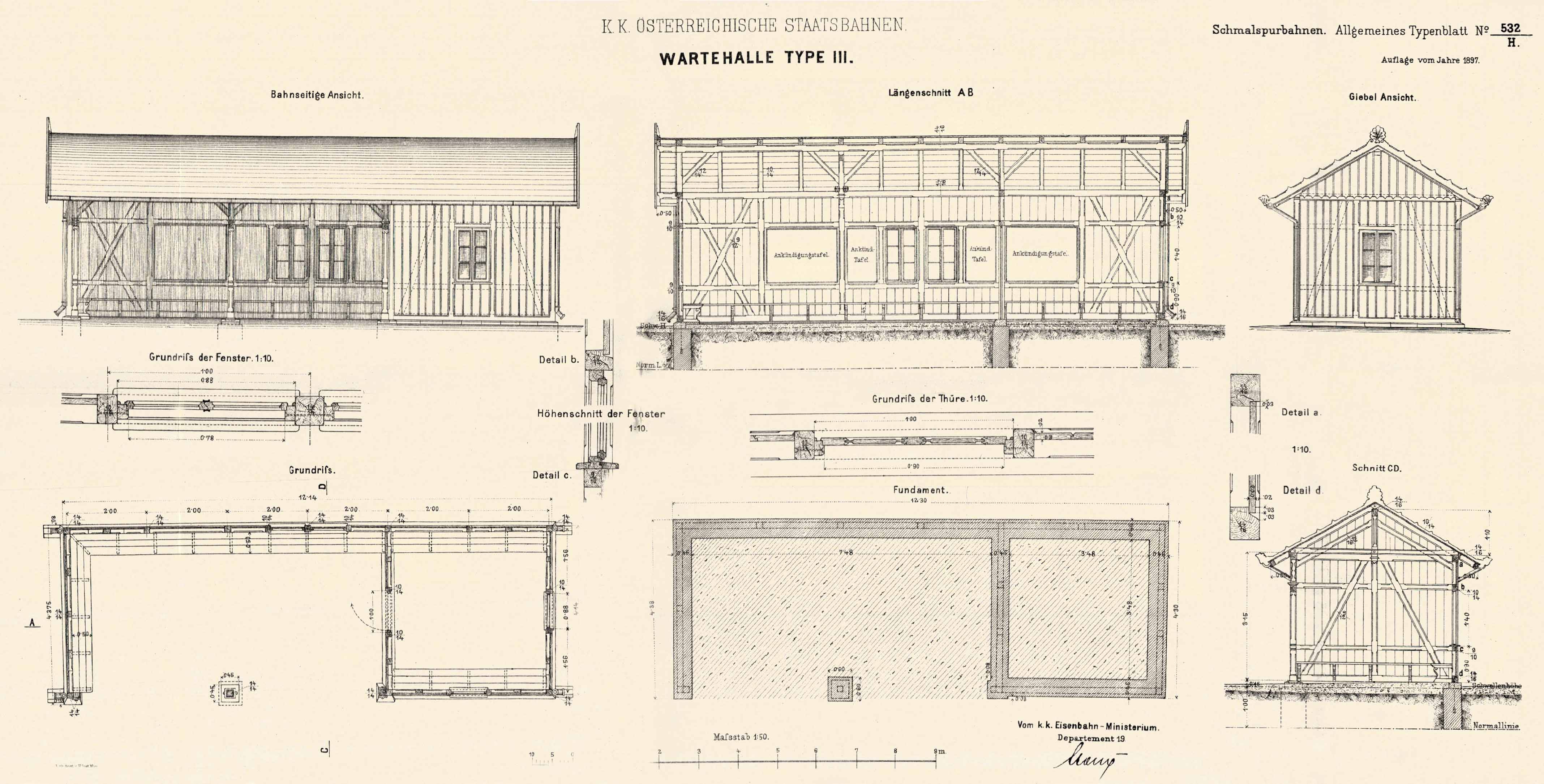

Velká budova pro zastávky úzkokolejná normálie č. 532/H-1897-kkStB.

[Adam96]

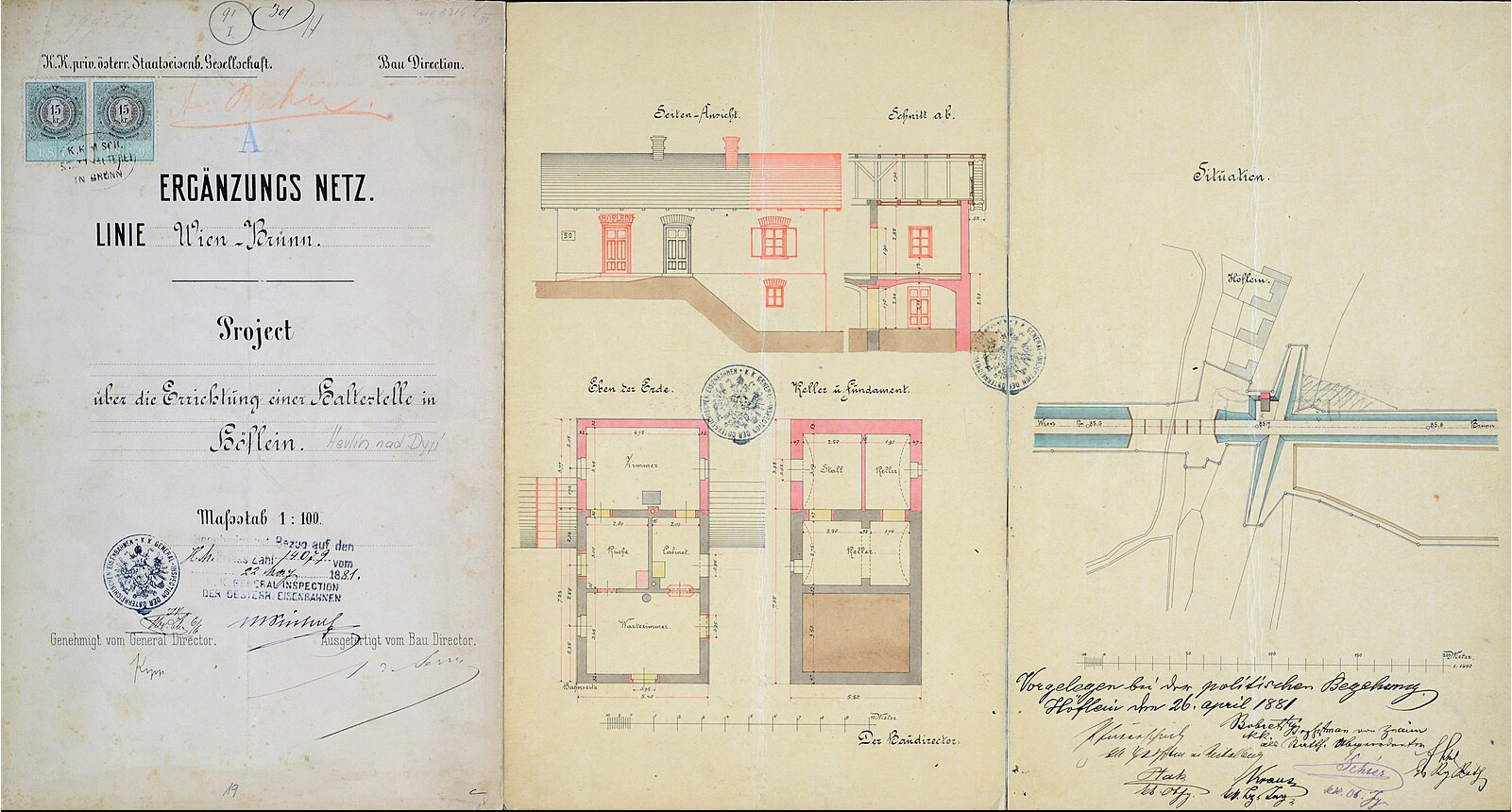

Ahoj, nemá k dispozici, případně odkaz, kde hledat, typový výkres strážního domku STEG? Jeden takový je třeba v Hevlíně. A druhý dotaz spojený s tím: Víte někdo o dalším takovém dochovaném domku někde na území ČR/SK?

[milan ferdián]

Strážní domek v Hevlíně. Existoval web "Kubická parabola", kde podklady byly. Web už neexistuje.
-m-

[marian_r]

existuje archív, ale neviem ako to rozumne stiahnuť

http://web.archive.org/web/202400000000 ... 20parabola

[hank]

existuje archív, ale neviem ako to rozumne stiahnuť

HTTrack Website Copier
https://www.httrack.com/

[marian_r]

Ten nefunguje.
