ARCHEO plánky ve 3D/1991

[milan ferdián]

Psal se podzim 1991 a já byl tehdy tečkař a přemýšlel jsem se s čím pomoci pro začátečníky v této modelové velikosti.Jelikož v té době jsem již spolupracoval s MALOU ŽELEZNICI/Valašské Meziříčí/dnes Mazel,tak mě napadla myšlenka připravit něco pro začátečníky tak aby hned na začátku dostali potřebné základní informace s nabídkou jednoduchých kolejových plánků dostupné v tehdejší době kolejivu od výrobce BTTB.
Protože jsem nechtěl přijít s prázdnou pro MŽ,dal jsem se do kreslení a začal jsem s prvními pokusy náhledy ve 3D,jak jsem je znal z jednoho zahraničního modelářského časopisu a dostali pracovní název "Sedmička".Sedmička proto,že na začátku měli jen sedm základních kolejových plánků.Bohužel MŽ nemělo zájem a proto plánek 7 není již dokreslen.
Všechny kolejové plánky a náhledy ve 3D jsou zpracovány ručně a jen tužkou a omluvte jejich zpracování odpovídající tehdejší dobou.
Obsahovali-
--kolejový plánek--
--pohled ve 3D--
--elektrické zapojení v analogu--
--vyobrazení základních jednoznakových návěstidel a traťových značek--
--doprovodný text--
Nyní k obsahu plánků.

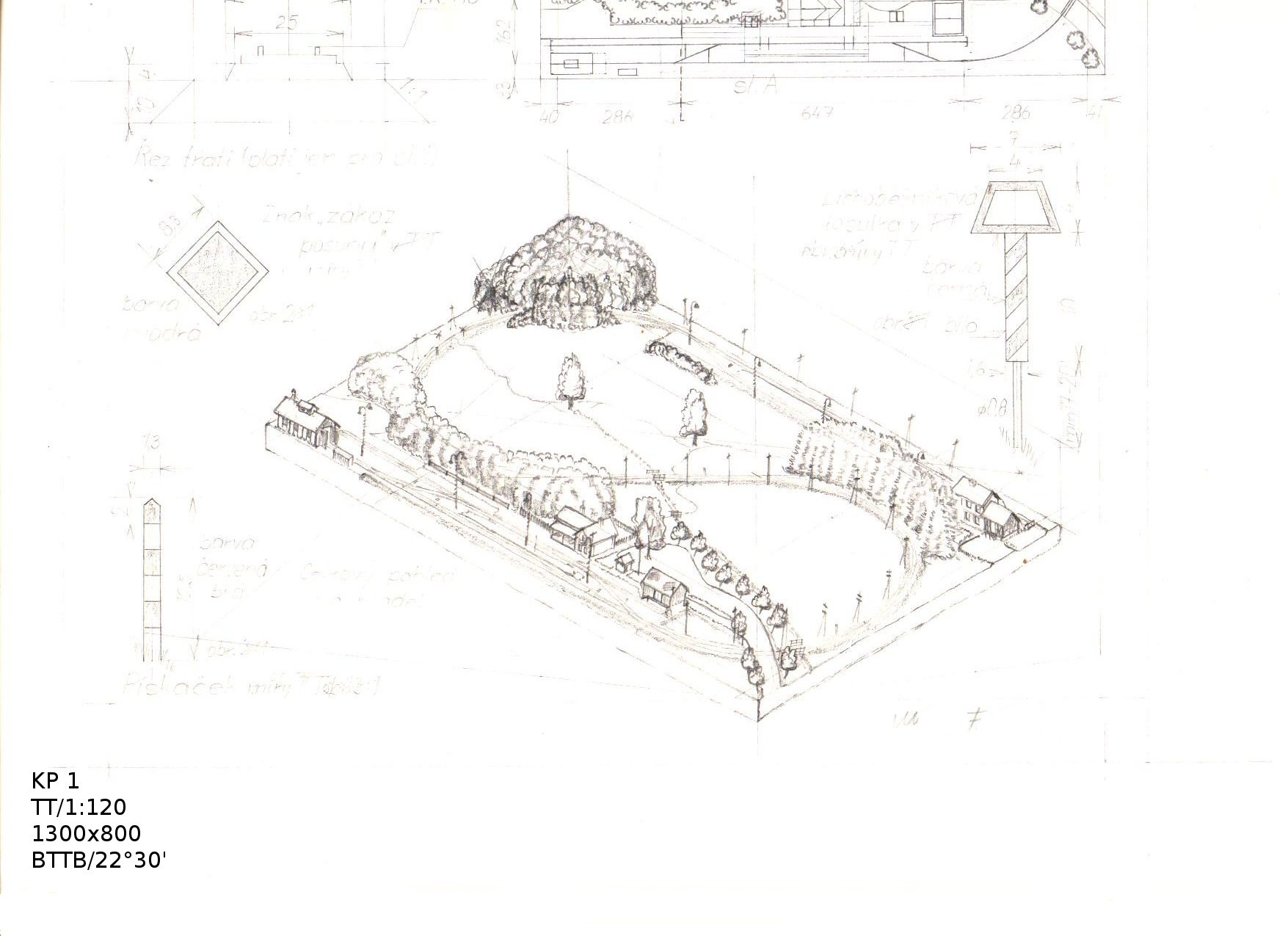

KP 1 - Dvě koncové stanice v rovině

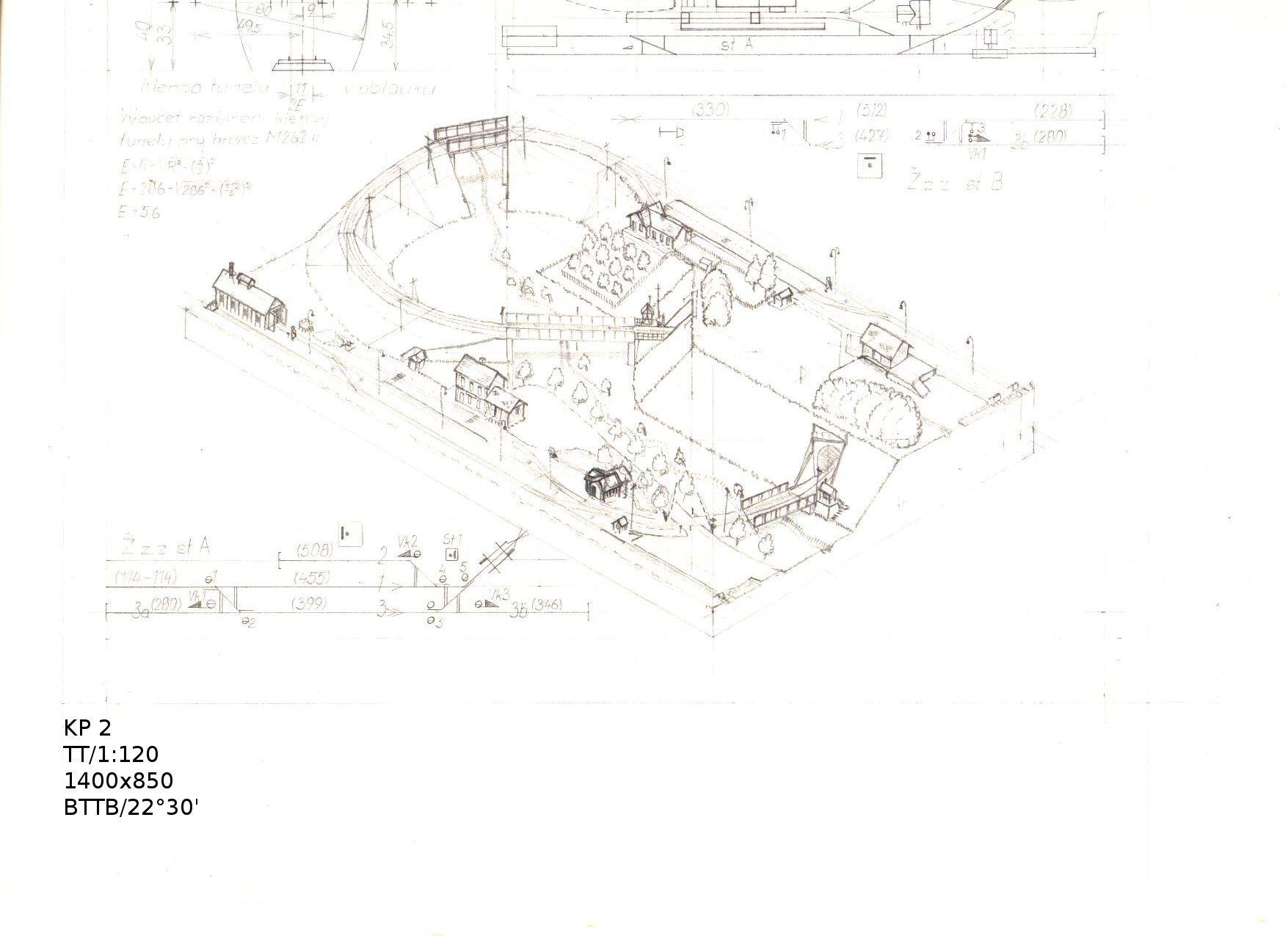

KP 2 - Dvě koncové stanice v stoupání

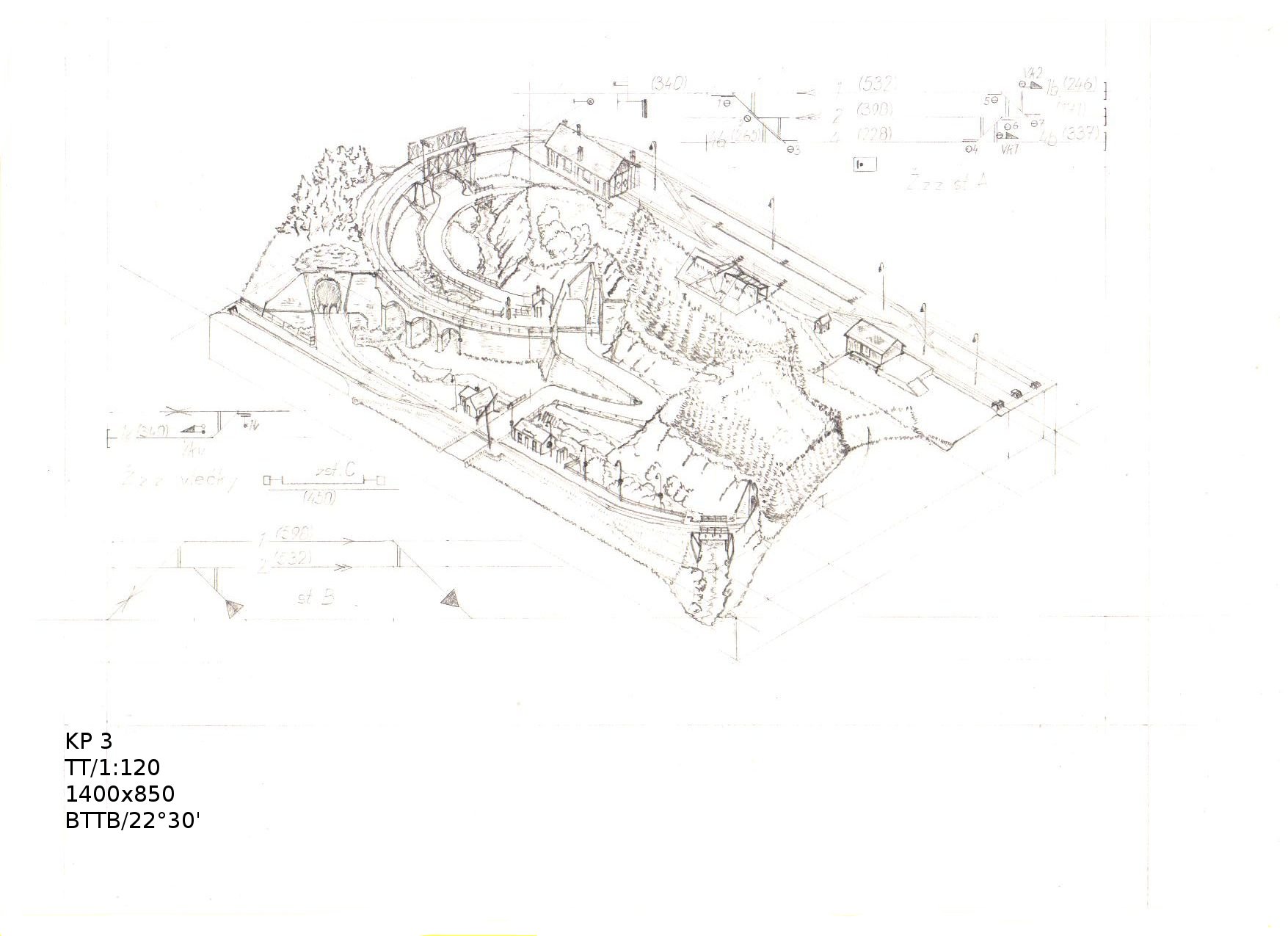

KP 3 - Koncová stanice se skrytou stanici

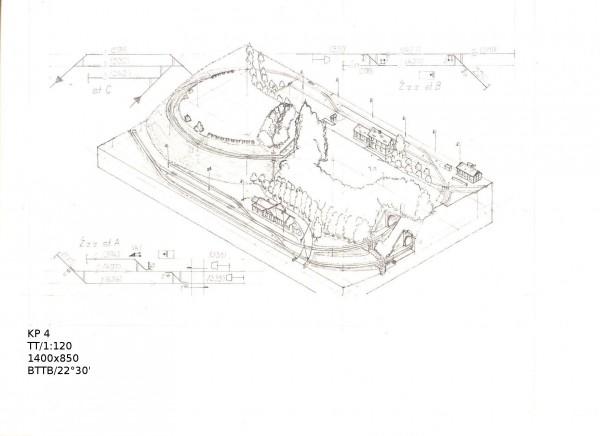

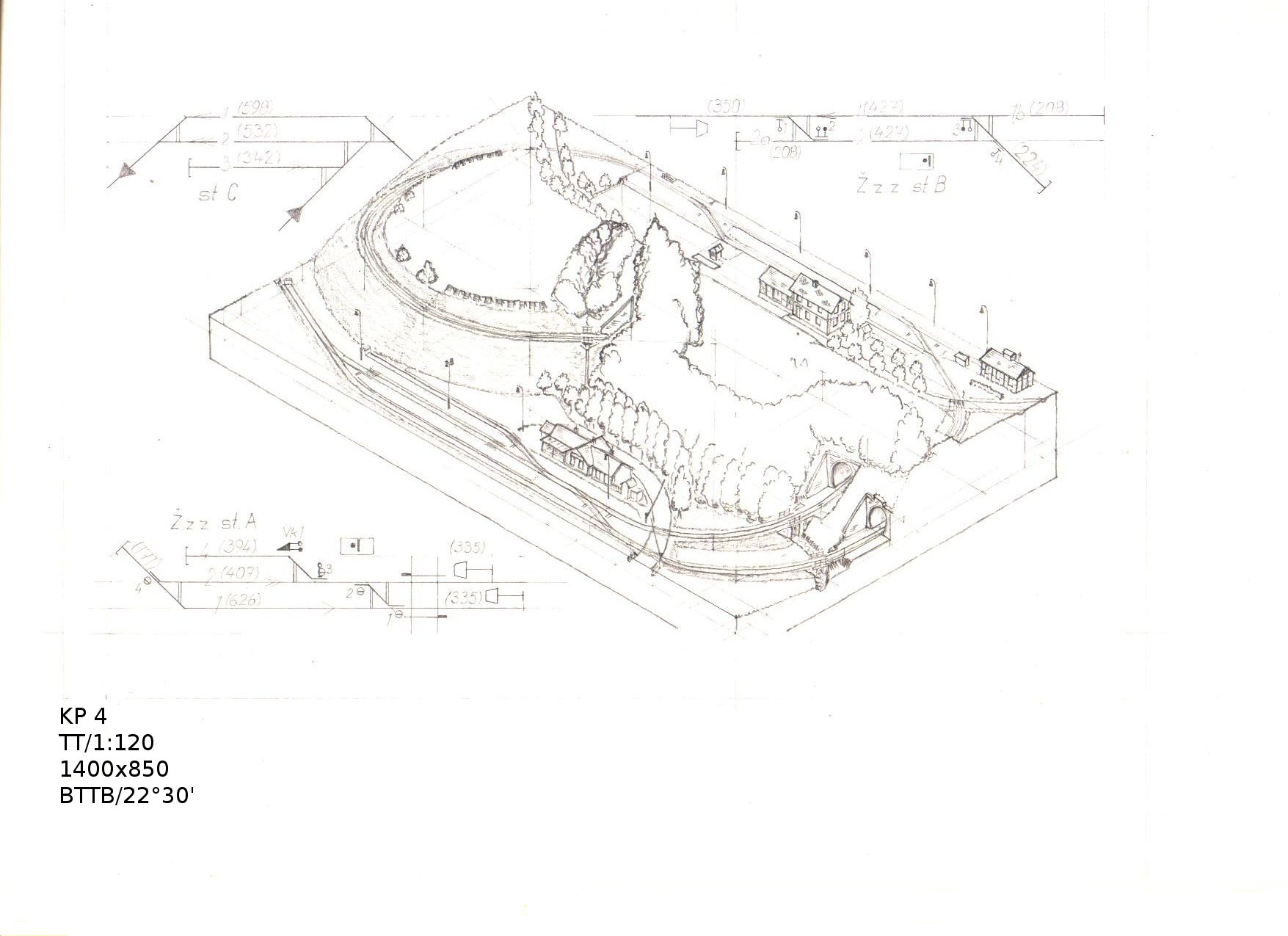

KP 4 - Koncová a úvraťová stanice se skrytou stanici

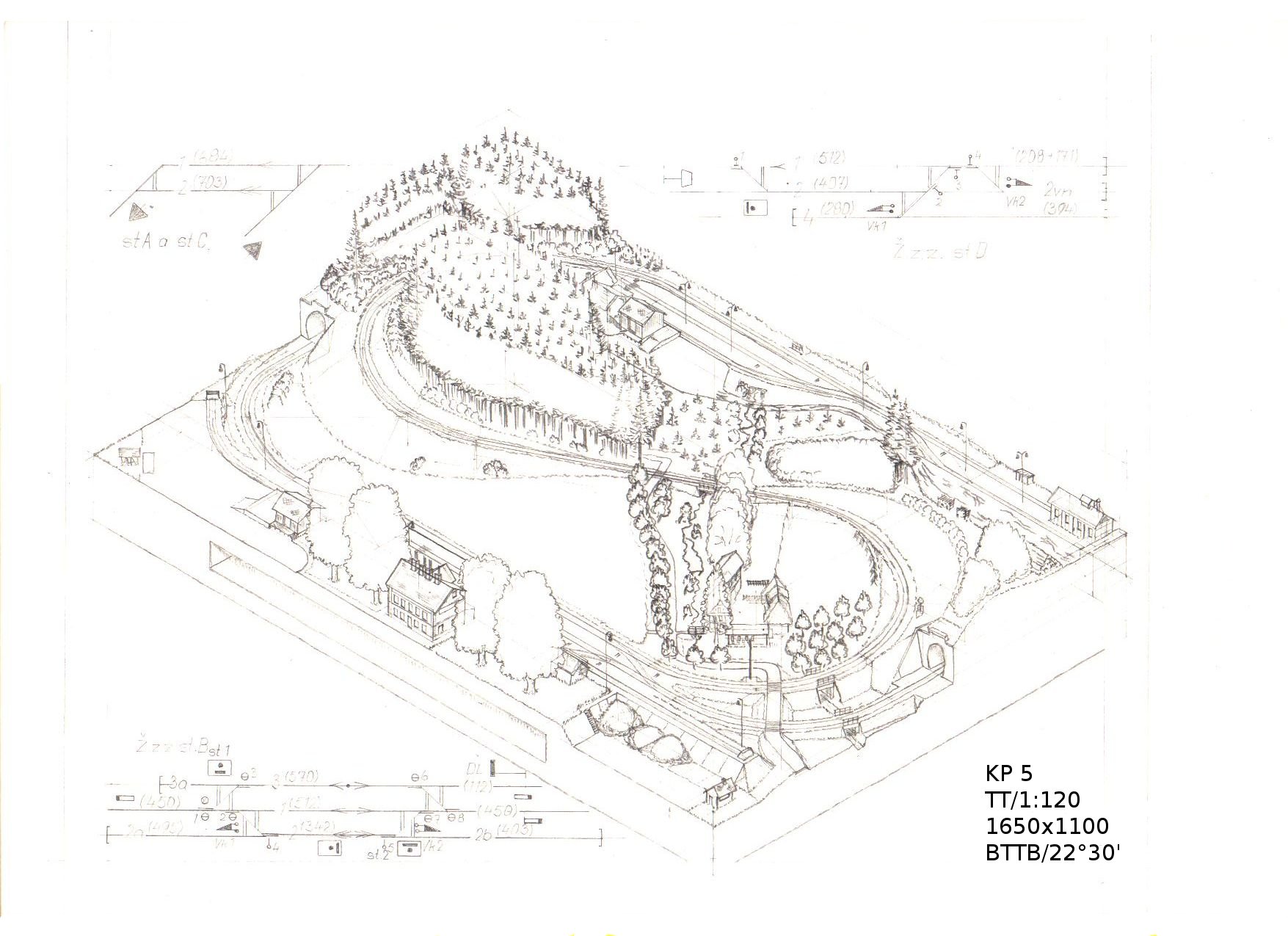

KP 5 - Odbočná a koncová stanice se skrytými stanicemi

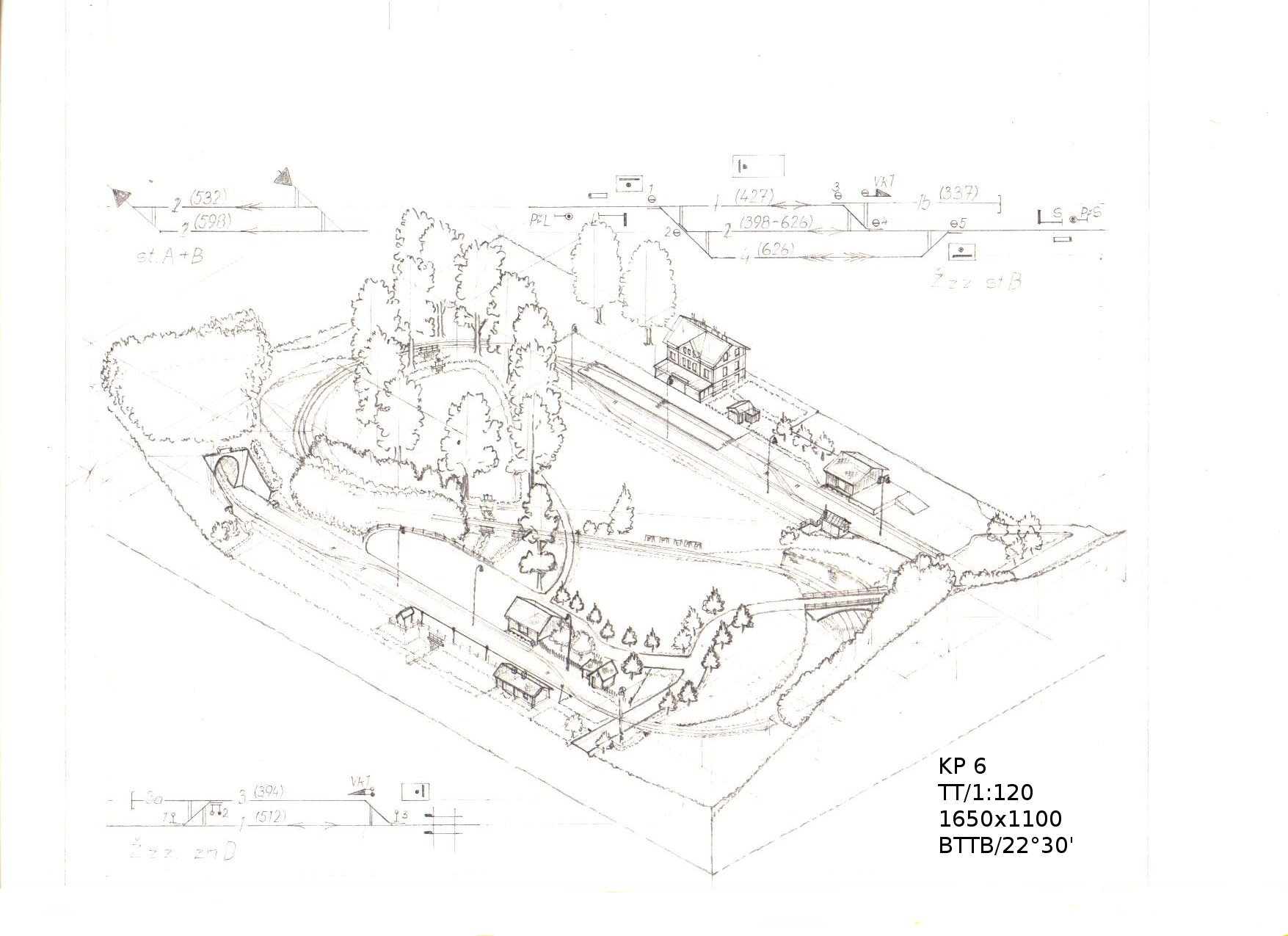

KP 6 - Mezilehlá a zastávka s nákladištěm se skrytými stanicemi

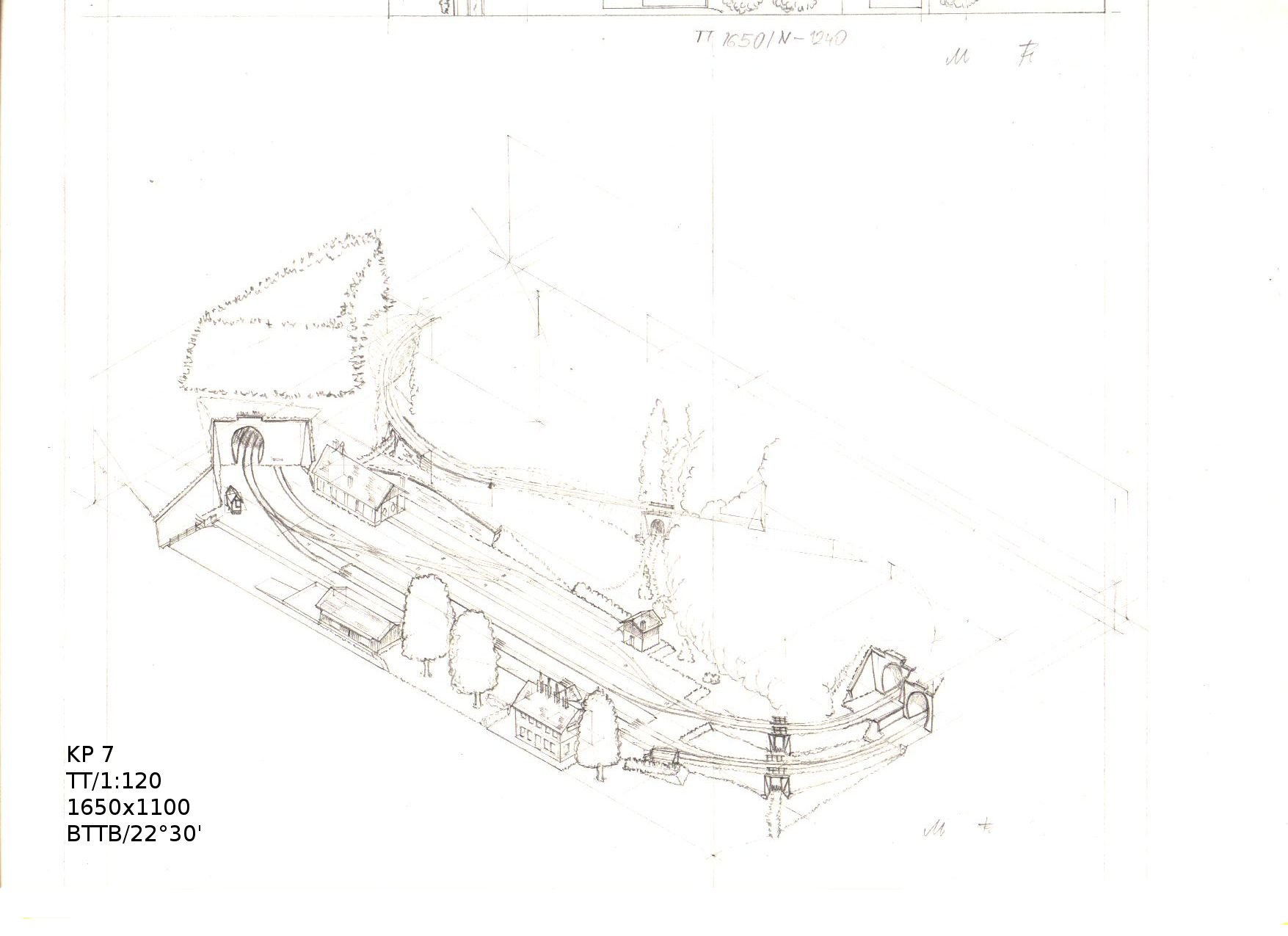

KP 7 - Přípojná a koncová stanice se skrytými stanicemi

Další návrhy již nepatří do "Sedmičky".

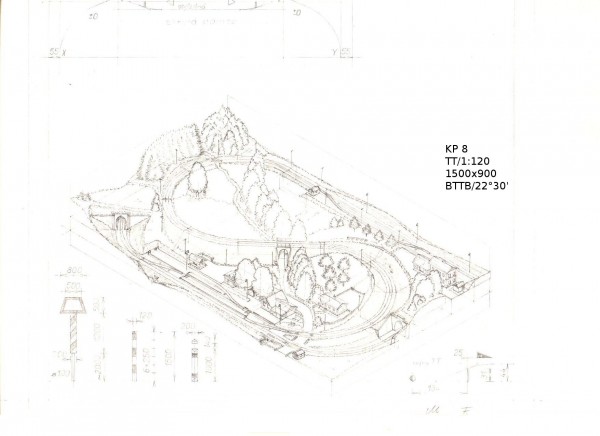

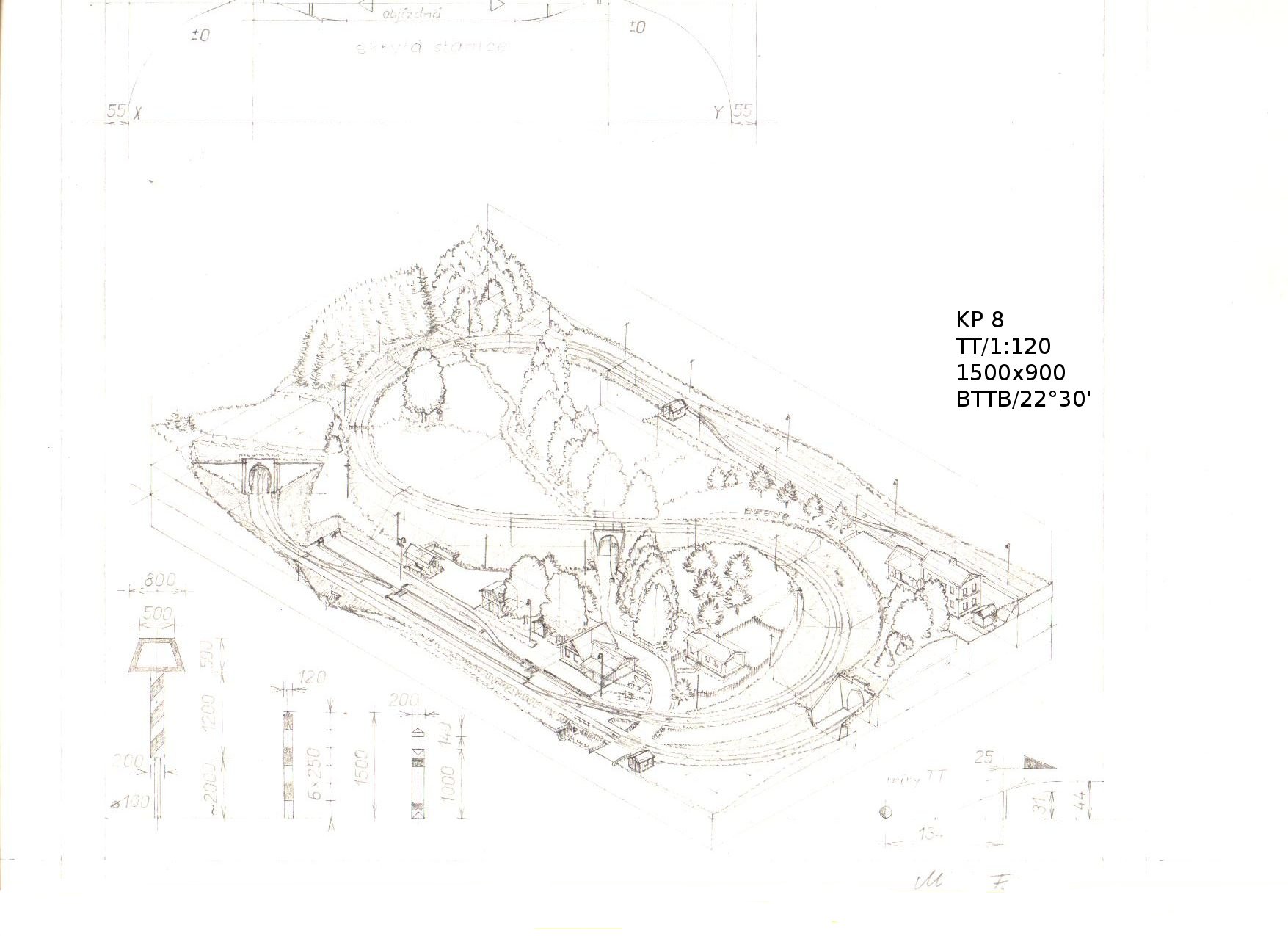

KP 8 - Odbočná a koncová stanice se skrytými stanicemi

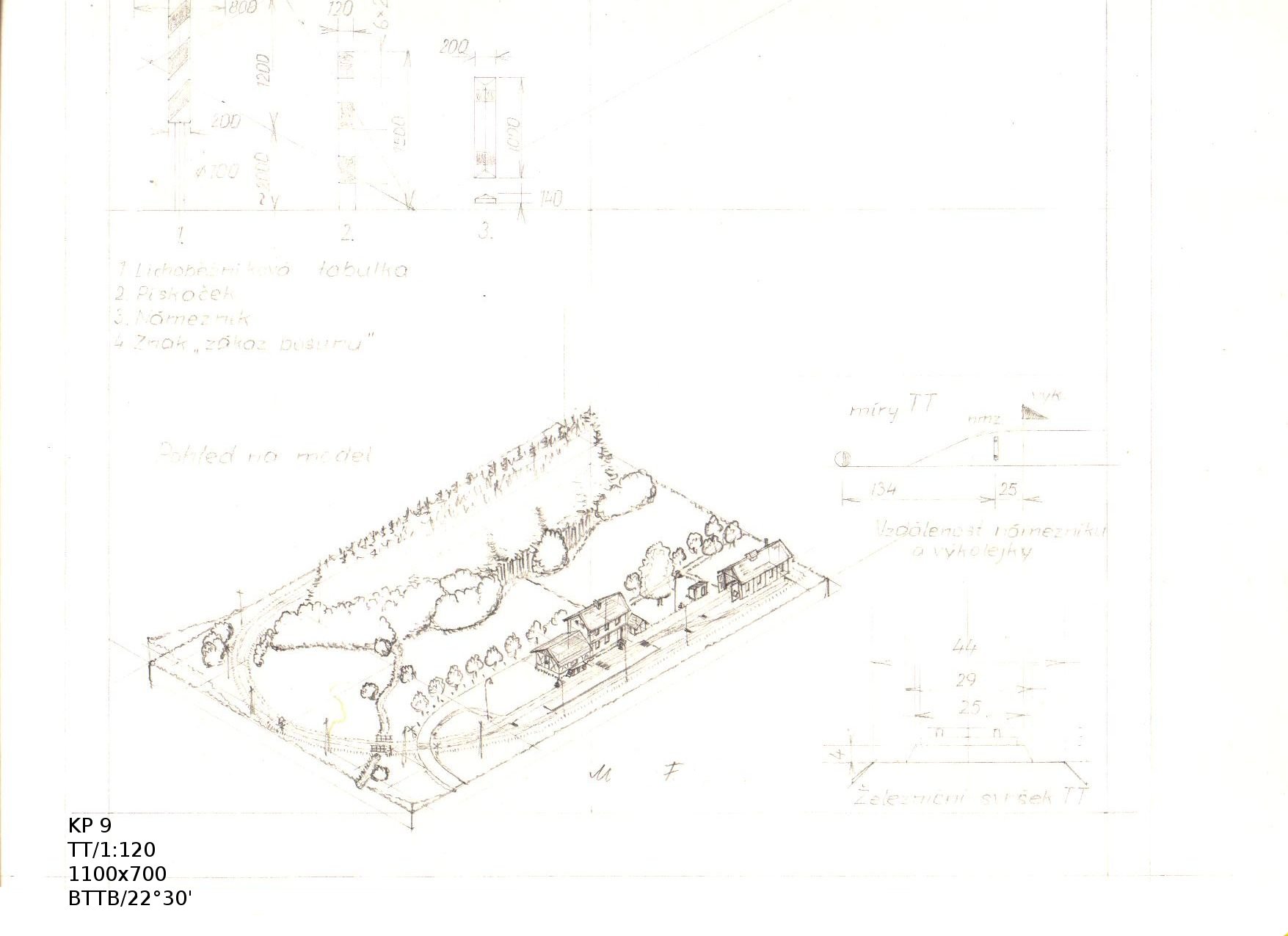

KP 9 - Koncová stanice se skrytou stanici

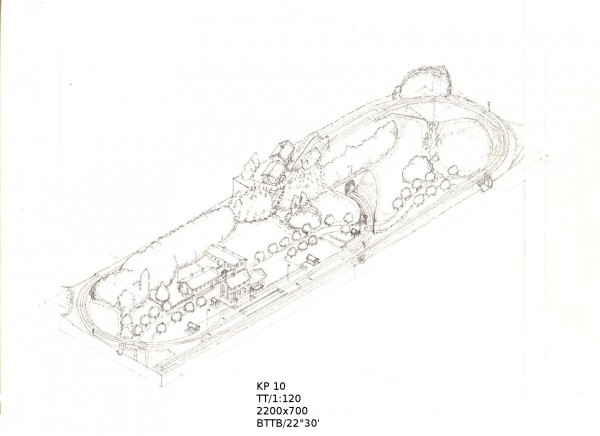

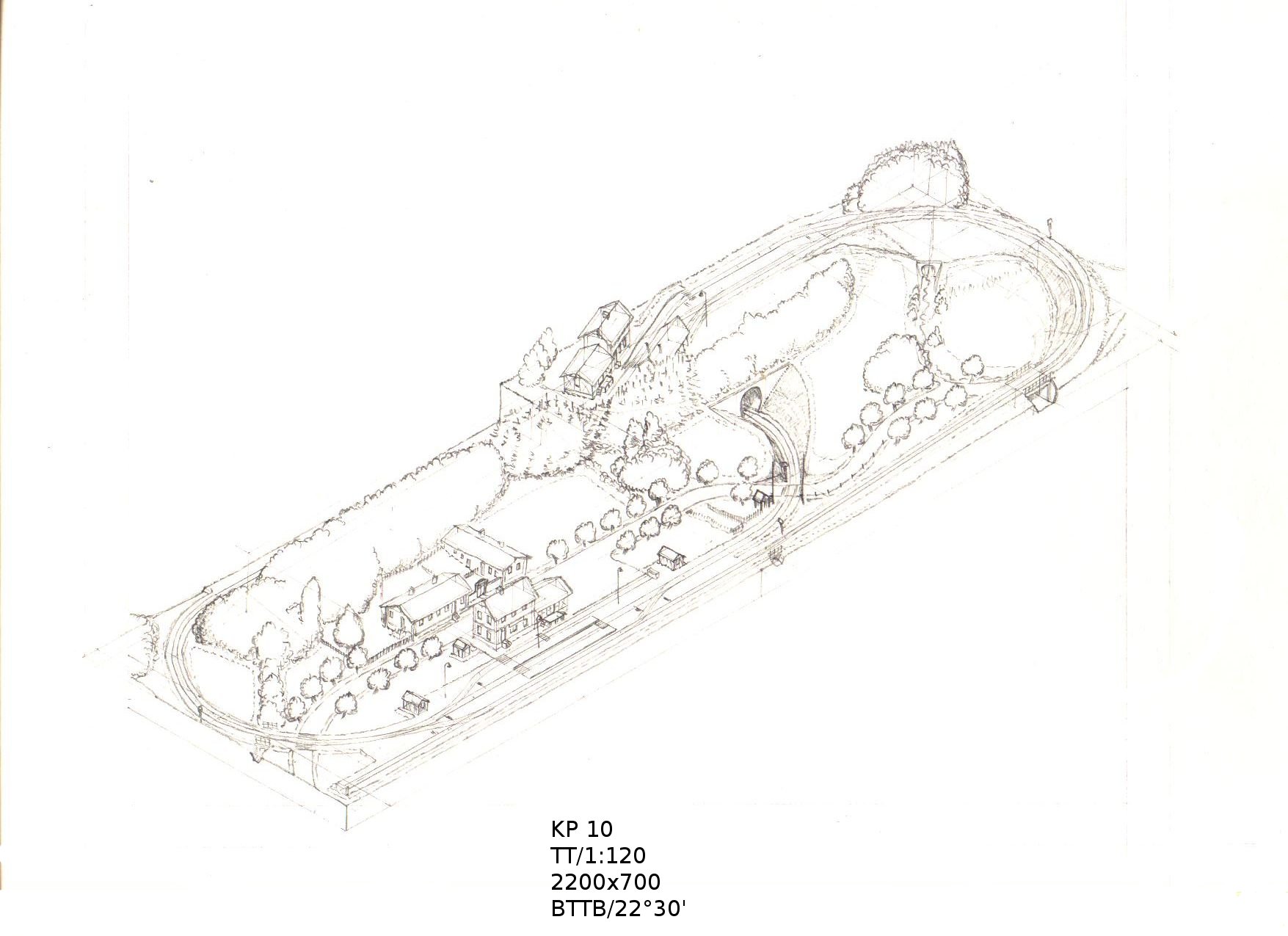

KP 10 - Segmentové kolejiště
Zde byli další pokusy se segmentovými kolejišti kde k základnímu segmentu se stanici šli doplnit dalšími doplňujícími díly.

[milan ferdián]

Další.

[milan ferdián]

Další.

[milan ferdián]

A poslední.
