Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod peTTr » úte 09 říj, 2012 12:44 pm

Ahoj kolegové,

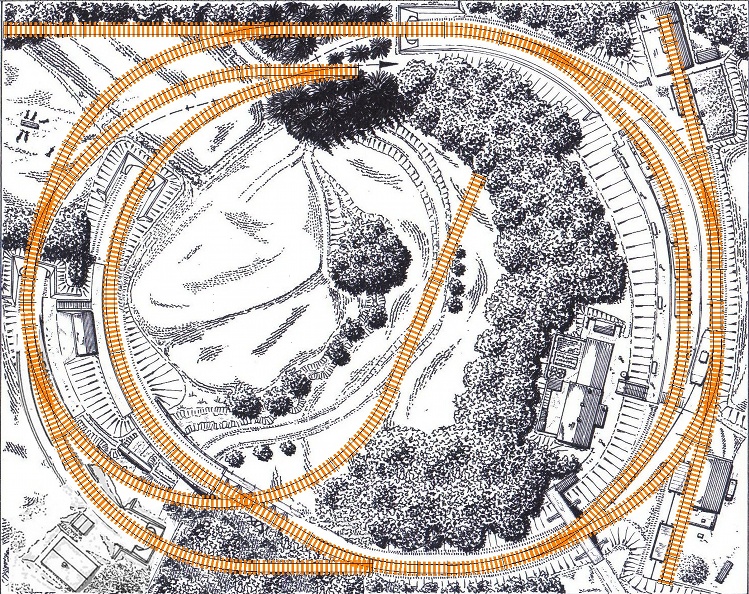

již několik týdnů (v reálu to je spíš několik měsíců :twisted: ) přemýšlím nad svým novým kolejištěm. Pročetl jsem snad všechna témata a rady zde na fóru, pročetl celou knihu od mistra Ferdiána a v počítači vymodeloval mnoho desítek různých variant svého budoucího kolejiště. Ale stále jsem se nedobral kýženého konce. Až jsem nakonec zakotvil u návrhu "Ronov" ve velikosti H0 a v XtrkCADu jsem ho překreslil za použití kolejiva Tillig do mojí velikosti TT. Rozměr je zcela záměrně oněch 110x85cm, protože je to přesně deska stolu, kam se mi musí vejít.

Od Vás, zkušených, bych rád zvěděl, zda mnou vytvořený návrh je správný a má cenu se jej pokusit realizovat. Od původního návrhu se liší jenom v rozšíření o vlečku a zatím trošku bojuji se skrytým nádražím, tam totiž TT kolejivo vychází nepatrně jinak než v H0. Ale snad se tam dostanu na rozumný průjezdný profil.

Oblouky jsou minimálně 310, jenom ta vlečka je 267, ale u ní nepředpokládám, že by na ní zajížděla nějaká extra dlouhá souprava - spíš jsem si tím chtěl ušetřit tvorbu krajiny a zároveň si přidat další kousek koleje, kam můžu něco odstavit.

Předpokládaná epocha je 3+4.

Dopředu všem děkuji za všechny připomínky :D

peTTr

[EDIT1: 14.10.2012 = změna původního obrázku s návrhem, nyní varianta s napojením kolejí dle Mrázova]
Naposledy upravil peTTr dne ned 14 říj, 2012 3:46 pm, celkově upraveno 1
peTTr (TT, analog, III/IV)
Plánuji a připravuji RONOV v TT
peTTr

Příspěvky: 20
Registrován: stř 29 srp, 2012 1:15 pm
Bydliště: Praha 1

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod milan ferdián » úte 09 říj, 2012 1:44 pm

Děkuji,děkuji.Jsem rád,že další plánek kolejiště se stal inspirací pro dalšího fandu :wink: .Co se týče skryťáku,tam zkus použít i flexi kolejivo na atyp oblouk.Nezapomeň dodržet ten hřbet,kde je skryťák schován.Jakou funkci bude vlečka plnit ?
Uživatelský avatar
milan ferdián

Příspěvky: 10681
Registrován: ned 30 pro, 2007 5:48 pm

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod peTTr » stř 10 říj, 2012 10:29 am

Milane neděkuj, poděkování je na mé straně za Tvoje skvělé plánky, které jsou opravdu bezednou studnicí inspirace.

Vím, že v originálním návrhu skryťáku je použito flexi kolejivo a myslím, že i já po něm sáhnu. Zatím to mám tak, že vnitřní kolej je v pohodě z oblouků 353 a vnější mi při použití 310 taky vychází. Ale jsou tam o něco kratší staniční koleje, takže budu zkoušet i flexi variant.

O funkci vlečky zatím nemám jasno, snad něco jako je u plánku "Liběšice" :) Nebo si nechám rád poradit!
peTTr (TT, analog, III/IV)
Plánuji a připravuji RONOV v TT
peTTr

Příspěvky: 20
Registrován: stř 29 srp, 2012 1:15 pm
Bydliště: Praha 1

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod fruafru » čtv 11 říj, 2012 3:50 pm

Pokud se jedná o vlečku, podle mého to vypadá tak na nějakou pilu nebo kamenolom. Nic jiného mi do téhle krajiny nepasuje, možná nějaký tajný muniční sklad :D
fruafru

Příspěvky: 277
Registrován: úte 30 lis, 2010 9:22 am

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod KaRei » čtv 11 říj, 2012 8:58 pm

Nebo třeba kolej pro nakládku řepy v době řepné sezony (nebo nějaké jiné podobně sbírané plodiny).
Uživatelský avatar
KaRei

Příspěvky: 203
Registrován: pát 16 bře, 2012 2:06 pm

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod Jiri Dvoracek » čtv 11 říj, 2012 10:02 pm

A nebo tam muze udelat Moravske naftove doly :D :D
TT - digital, CD, ZSR a OBB, epocha V a VI, Digitrax a JMRI
Jiri Dvoracek

Příspěvky: 1038
Registrován: ned 03 čer, 2012 12:20 pm
Bydliště: Trowbridge, UK

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod peTTr » pát 12 říj, 2012 10:33 am

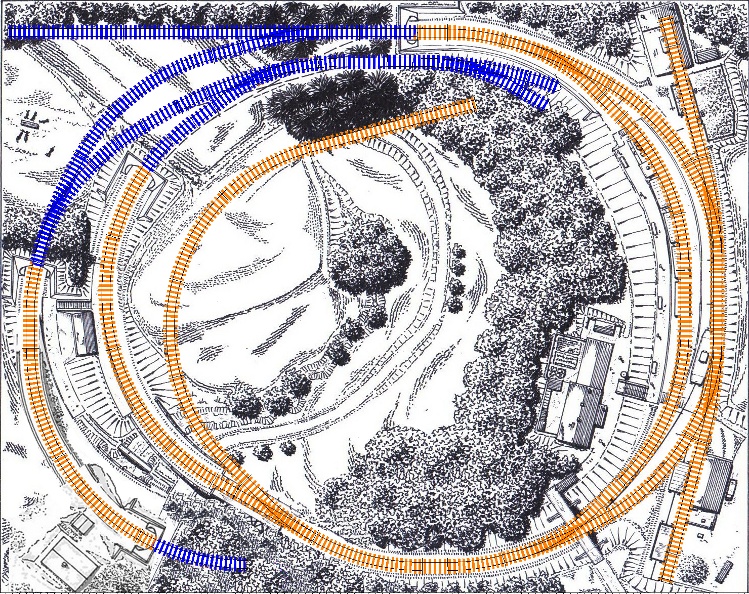

Malinko jsem zase pokročil v plánování. Skryťák mi vyšel docela slušně, ale lekl jsem se toho, že staniční koleje byly dost daleko od okraje desky a nebyl jsem si jistý, jak bych v takovém prostoru zasahoval do hloubky rukou, tak jsem oprášil ještě jeden plánek od Milana - Mrázov.

Zrušil jsem tak dvojitou křižovatku v tunelu, místo ní jsou dvě obloukové. Zbylo mi místo na jednu skrytou kusou kolej (vlevo nahoře), vjezd do skryťáku se mi vlevo dole dost posunul = zásadní změna krajiny. Stoupání mi vychází maximálně 1:25, nádraží vpravo bude +65mm, skryťák pod ním +/-0. Vlečka už není v nížině, takže zvažuji, zda jí tam nechat...

Co vy na to?

peTTr (TT, analog, III/IV)
Plánuji a připravuji RONOV v TT
peTTr

Příspěvky: 20
Registrován: stř 29 srp, 2012 1:15 pm
Bydliště: Praha 1

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod E27 » pát 12 říj, 2012 11:17 am

Tak ako si to navrhol, vlečka už je nie je to orechové na tvojom koľajisku. Niekedy menej znamená viac.
Uživatelský avatar
E27

Příspěvky: 1163
Registrován: úte 28 zář, 2010 8:51 am
Bydliště: Bratislava

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod vmucha » pát 12 říj, 2012 11:34 am

Zkus vlečku směrovat paralelně vedle traťové koleje směrem k vjezdu do tunelu a před tunelem mít kamenolom.
Doupovská dráha 2. epocha TT
vmucha

Příspěvky: 602
Registrován: stř 10 bře, 2010 11:42 am
Bydliště: Ústí nad Labem

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod Jiri Dvoracek » pát 12 říj, 2012 11:38 am

A nebo zkus vlecku napojit na druhy mezitunelovy usek a ten, kde je napojena ted, by podjizdela pod mostem :) A koncila by v nizine :)
TT - digital, CD, ZSR a OBB, epocha V a VI, Digitrax a JMRI
Jiri Dvoracek

Příspěvky: 1038
Registrován: ned 03 čer, 2012 12:20 pm
Bydliště: Trowbridge, UK

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod Michal Šuhajda » pát 12 říj, 2012 12:41 pm

Ahoj,
na vlečku dovnitř kolejiště (žlutou) už bych se vybodnul a místo toho posunul vjezd do tunelu až za odbočení kusé koleje (modré) která by visloužila jako vlečka.
-MiŠ-
Velikost H0, ČSD
Jméno a příjmení je v nicku, nemám potřebu se skrývat
Michal Šuhajda

Příspěvky: 1691
Registrován: pon 23 říj, 2006 9:57 am
Bydliště: Plzeň - střed

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod kiski » pát 12 říj, 2012 7:04 pm

Akurát že ten obrázok, čo si sem hodil v tvojom príspevku, nie je Mrázov... Či to mám chápať tak, že si sa s ním len akože inšpiroval??
Kiski
TT, DCC
Uživatelský avatar
kiski

Příspěvky: 261
Registrován: čtv 09 črc, 2009 10:19 am
Bydliště: Slovensko

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod milan ferdián » pát 12 říj, 2012 7:14 pm

Podívej se do dolního levého rohu :wink:
Uživatelský avatar
milan ferdián

Příspěvky: 10681
Registrován: ned 30 pro, 2007 5:48 pm

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod peTTr » pát 12 říj, 2012 8:47 pm

Ten obrázek je Ronov říznutý Mrázovem v levém dolním rohu a hlavně tím napojením horní a dolní tratě ;-)
peTTr (TT, analog, III/IV)
Plánuji a připravuji RONOV v TT
peTTr

Příspěvky: 20
Registrován: stř 29 srp, 2012 1:15 pm
Bydliště: Praha 1

Re: Návrh TT kolejiště 110x85cm podle plánku Ronov

Příspěvekod peTTr » ned 14 říj, 2012 3:52 pm

V noci jsem si pohrál s původním návrhem a zakomponoval do něj napojení dle Mrázova. Líbí se mi to zatím nejvíc. Sice jsem musel udělat malinkatý ústupek ve formě 7 centimetrů oblouku 267 (zcela vlevo uprostřed mezi výhybkami), ale snad se to vyplatilo.

Obrázek jsem umístil do mého prvního příspěvku (nechci sem cpát každou změnu a zbytečně tak zahltit server odpadem :) )
peTTr (TT, analog, III/IV)
Plánuji a připravuji RONOV v TT
peTTr

Příspěvky: 20
Registrován: stř 29 srp, 2012 1:15 pm
Bydliště: Praha 1
